DIAGRAMAS

Monster 900 2001

Escolha o sistema da moto e toque no desenho.

Chassi

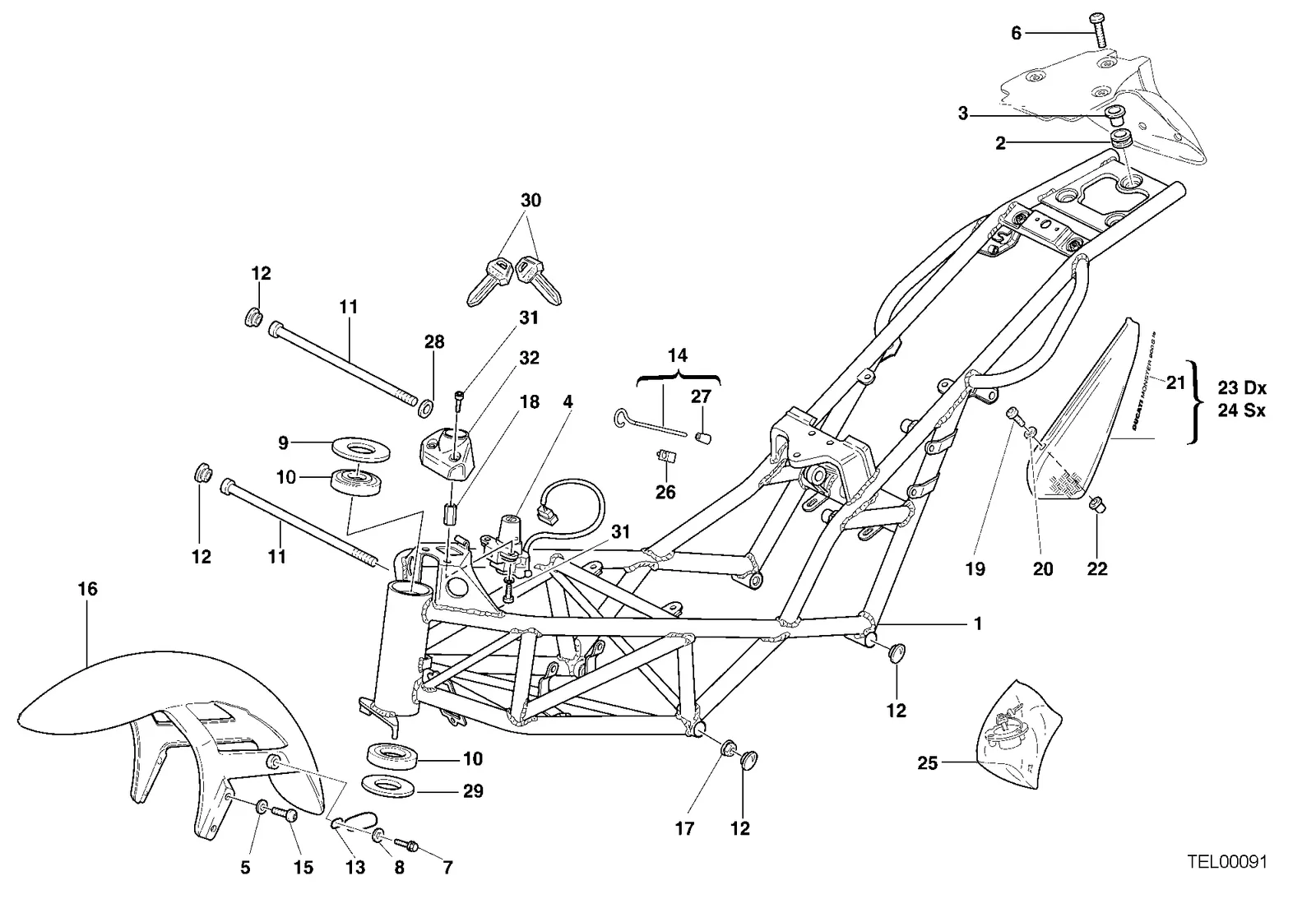

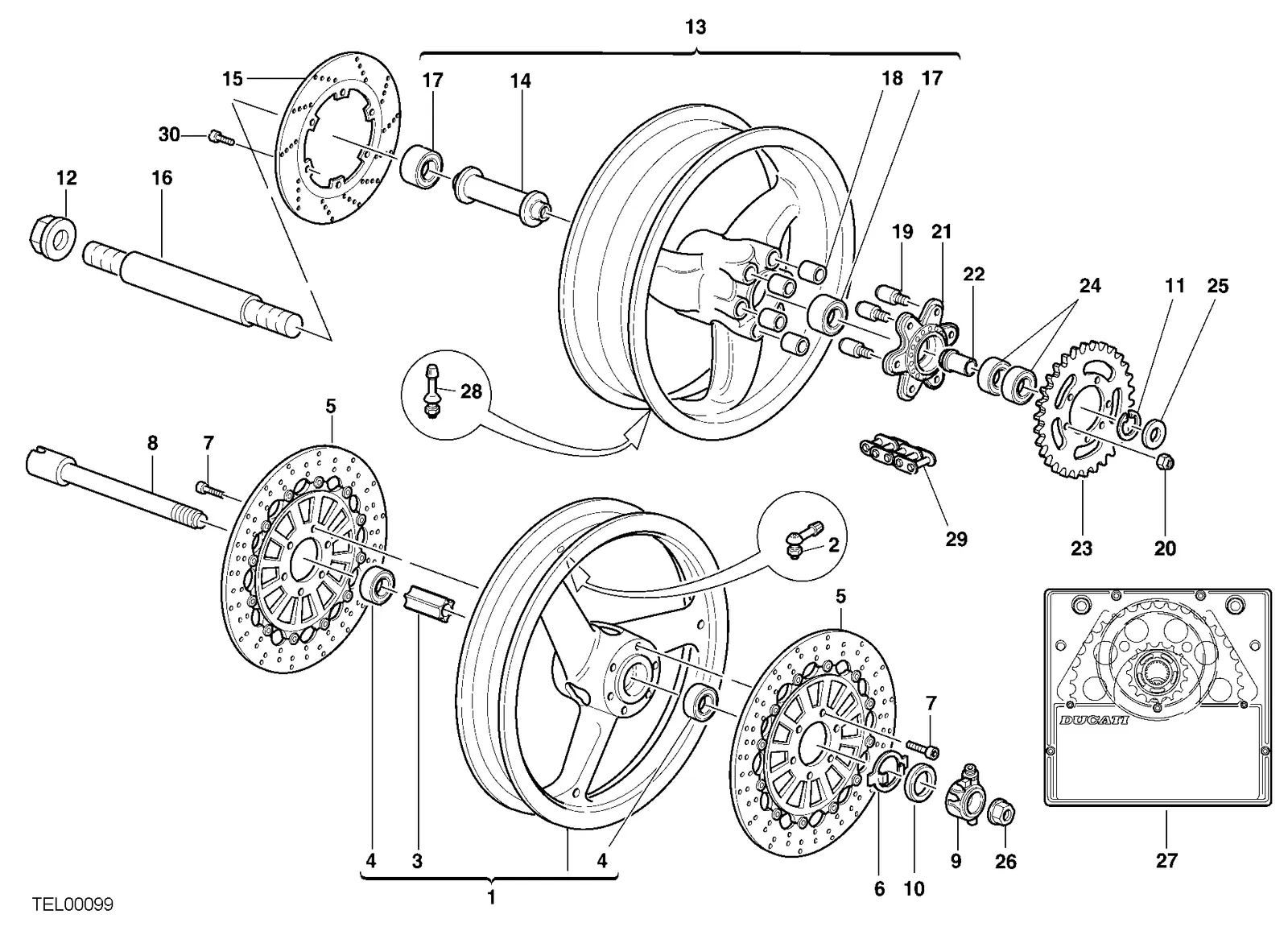

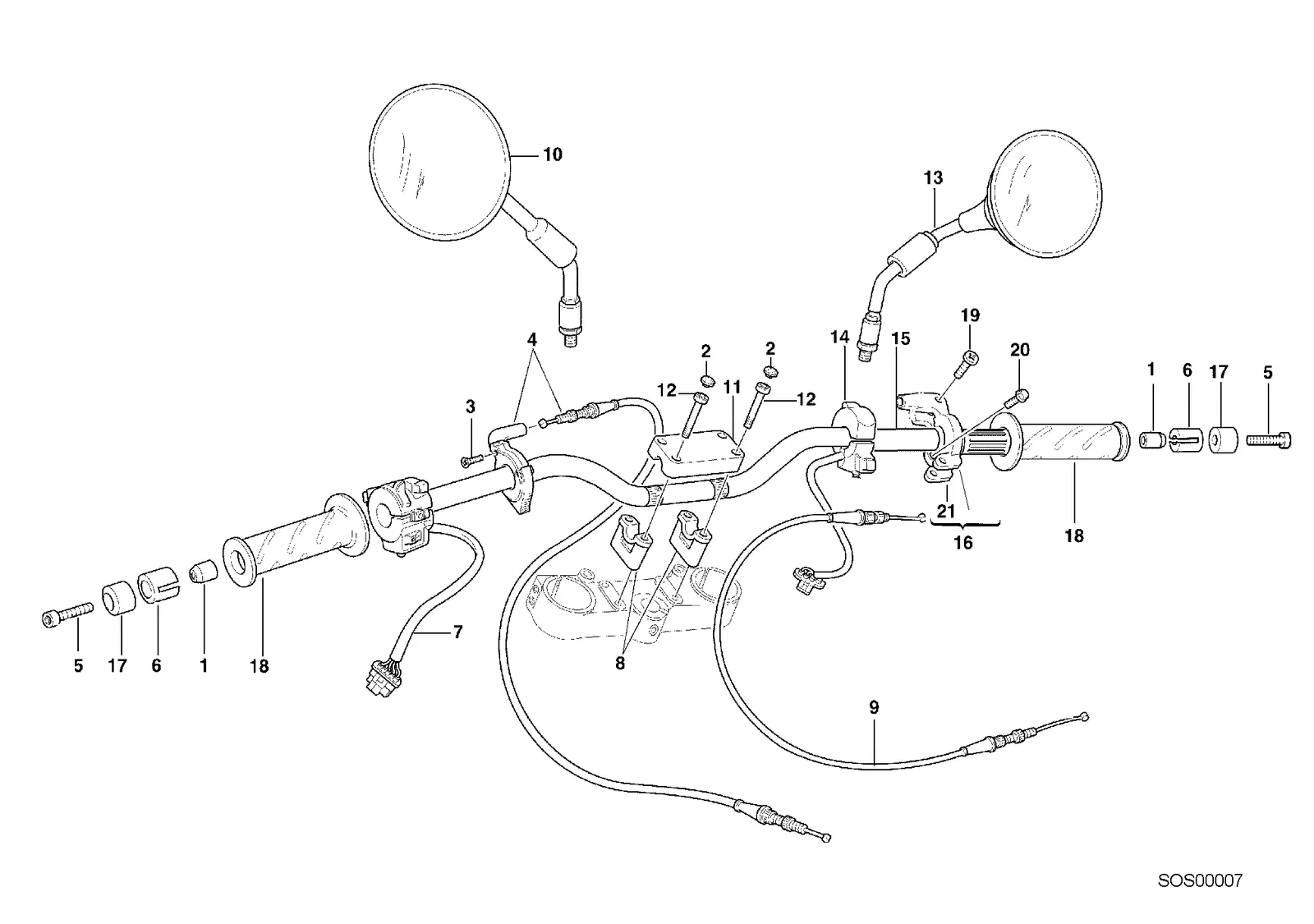

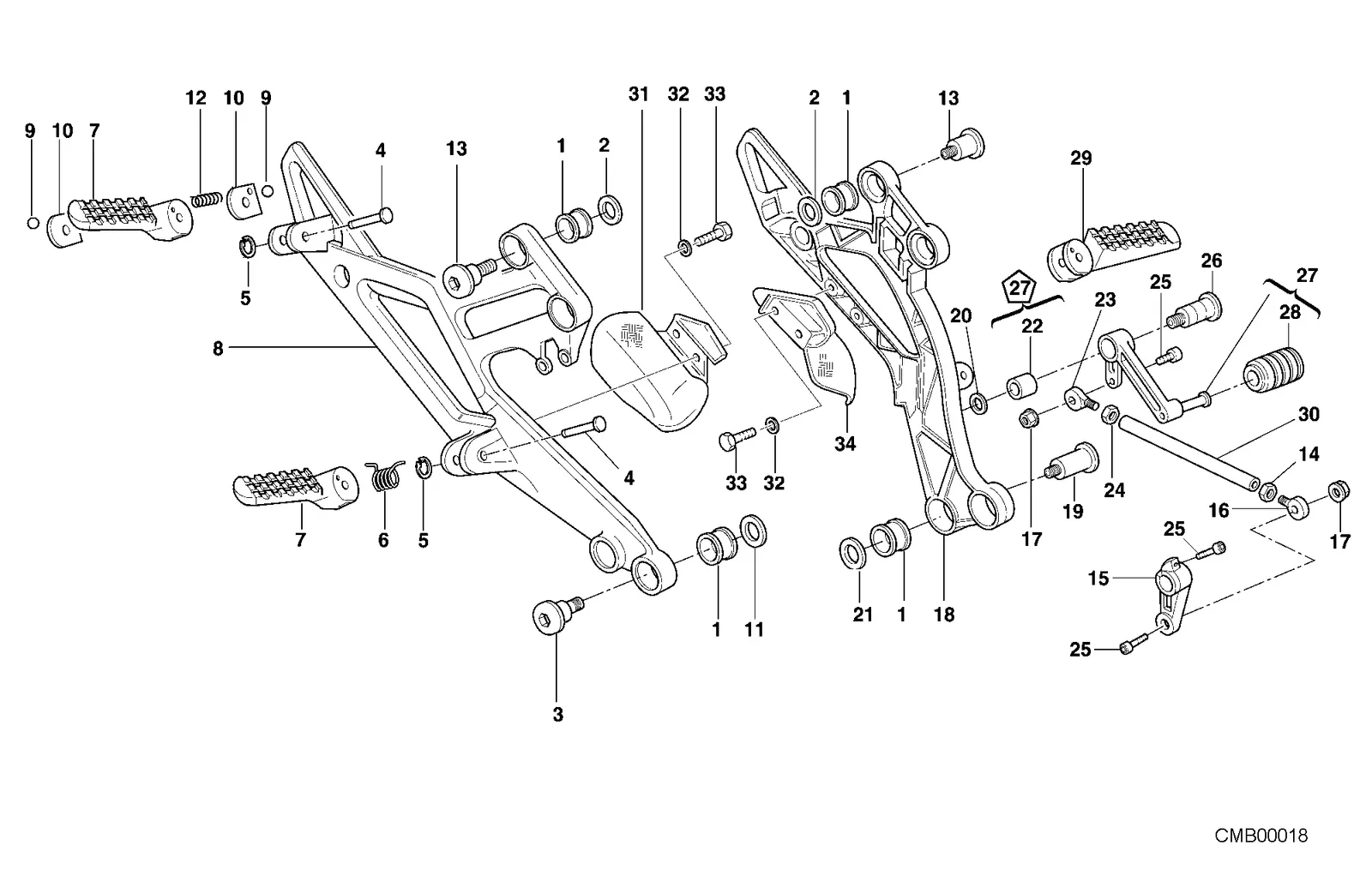

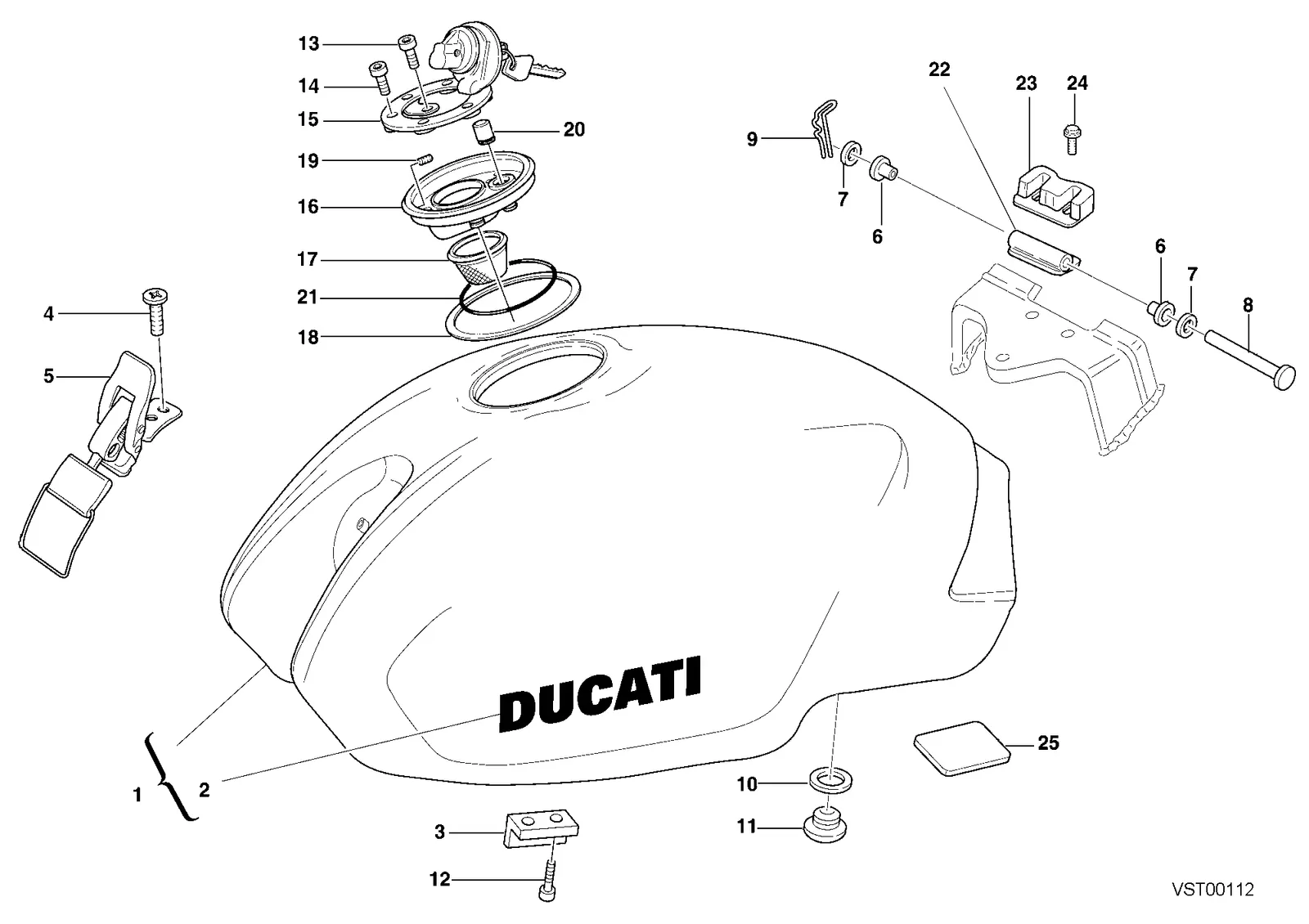

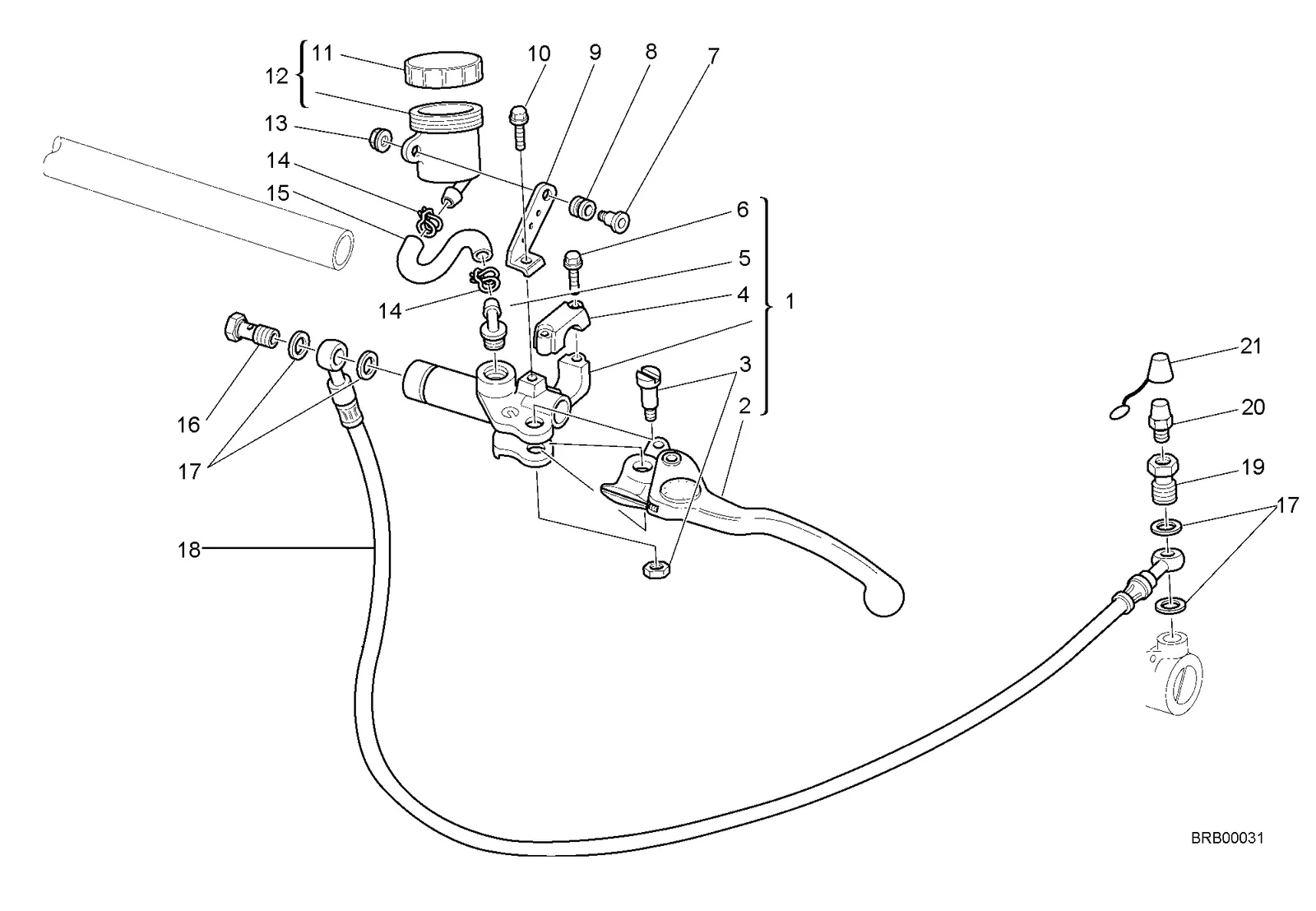

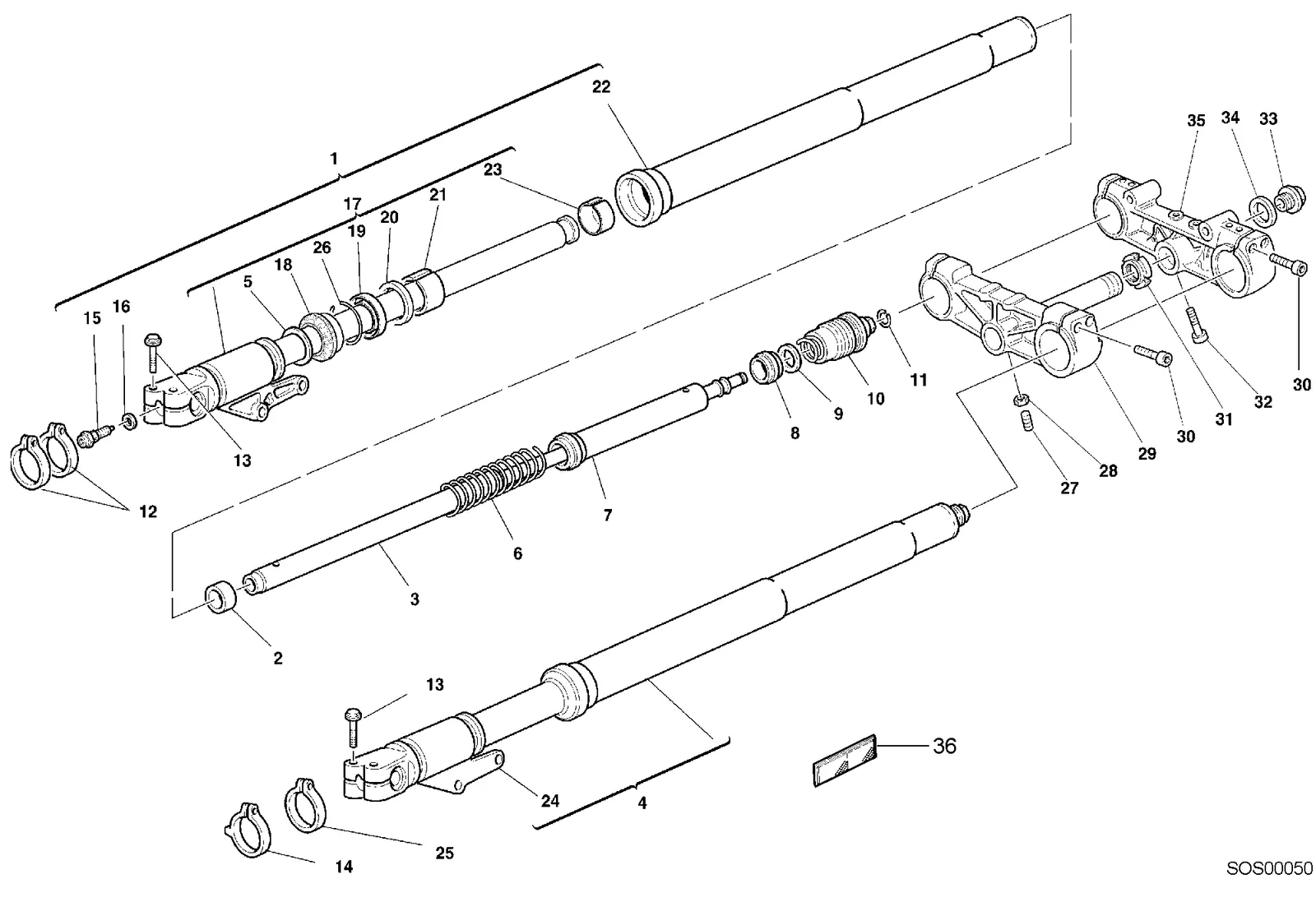

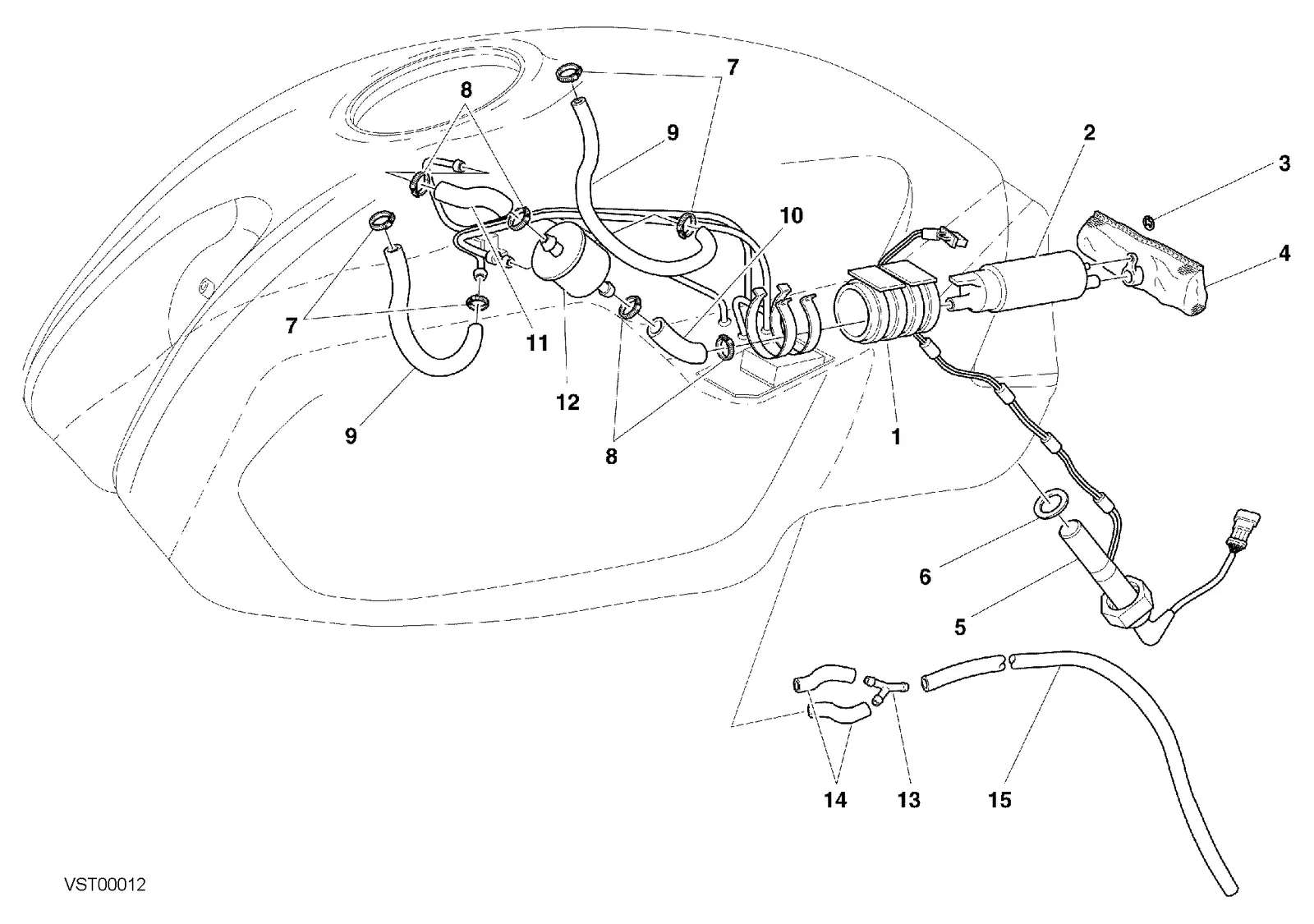

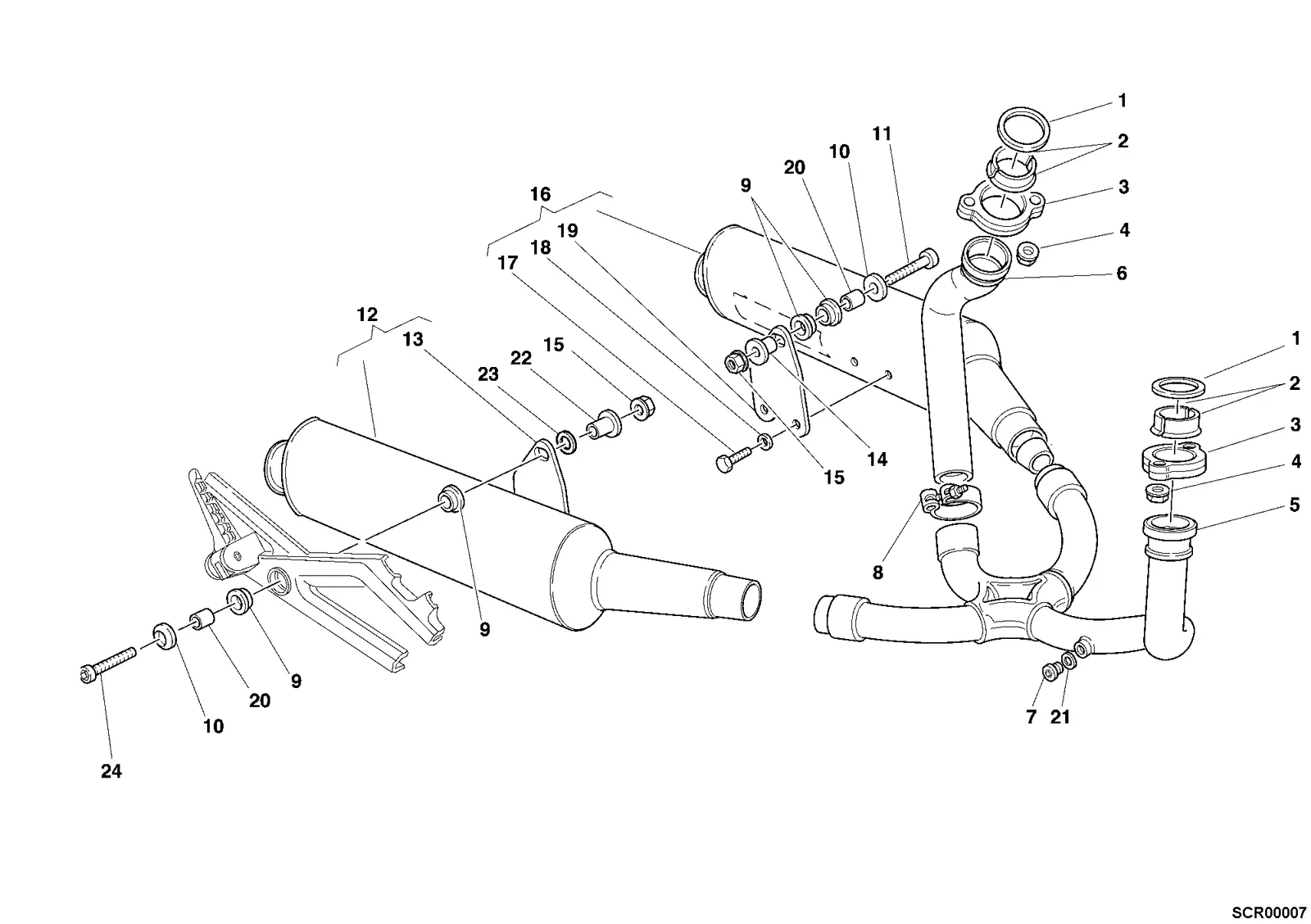

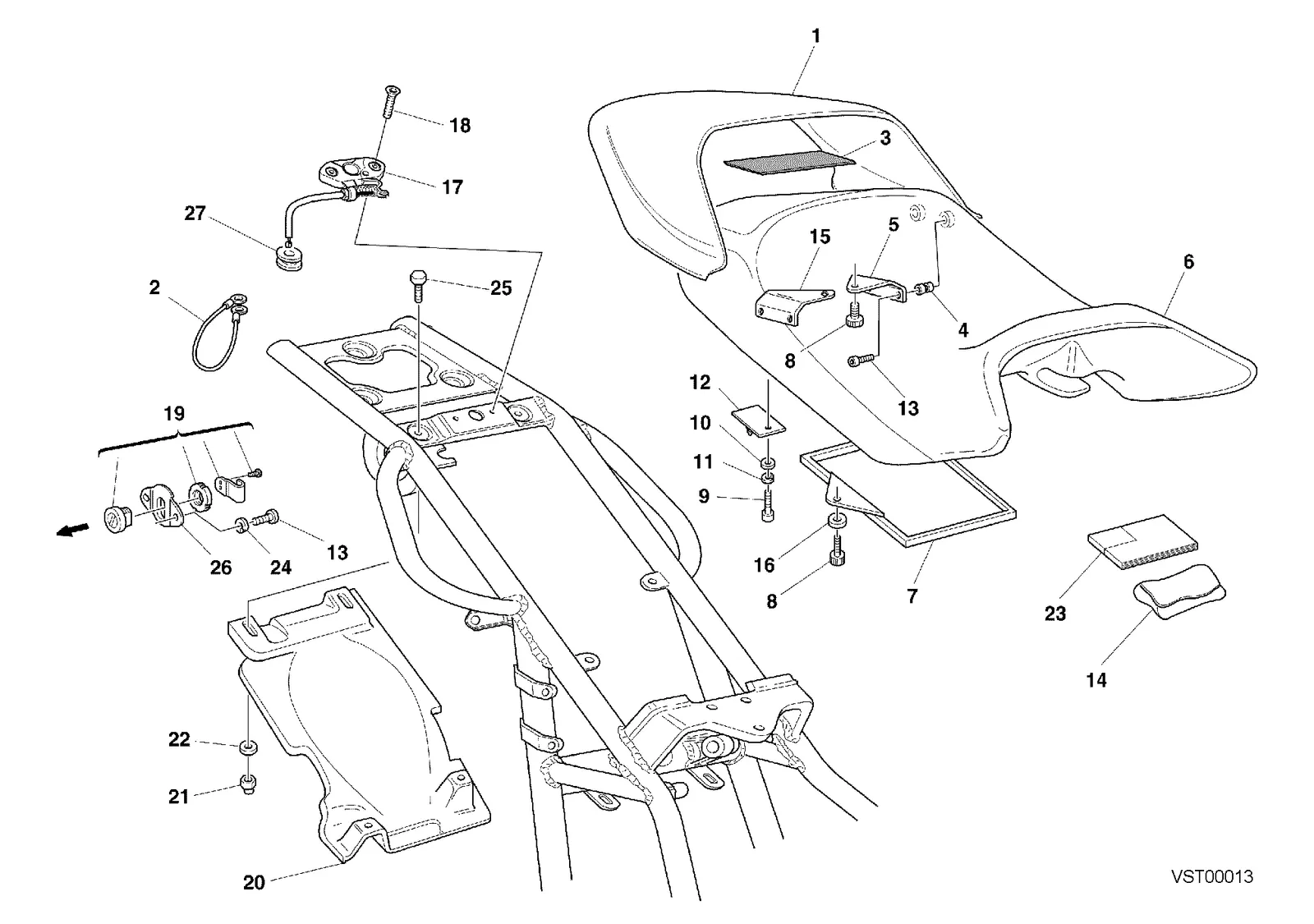

017DESCANSO LATERAL10 peças020SISTEMA DE ESCAPAMENTO25 peças024FORQUILHA DIANTEIRA35 peças025RODAS35 peças026GUIDÃO24 peças027BOMBA DE EMBREAGEM21 peças028SISTEMA DE FREIO DIANTEIRO28 peças029SISTEMA DE FREIO TRASEIRO34 peças030CHASSI52 peças031PEDALEIRAS39 peças032BRAÇO OSCILANTE30 peças033AMORTECEDOR TRASEIRO19 peças034ADMISSÃO23 peças036TANQUE DE COMBUSTÍVEL41 peças037BOMBA DE COMBUSTÍVEL16 peças038ASSENTO34 peças039CÚPULA M900SPECIAL12 peças040FILTRO CANISTER USA24 peças041ETIQUETA RECOMENDAÇÕES PARA USA3 peças24AFORQUILHA DIANTEIRA M900SPECIAL36 peças32ABRAÇO OSCILANTE M900SPECIAL35 peças

Motor

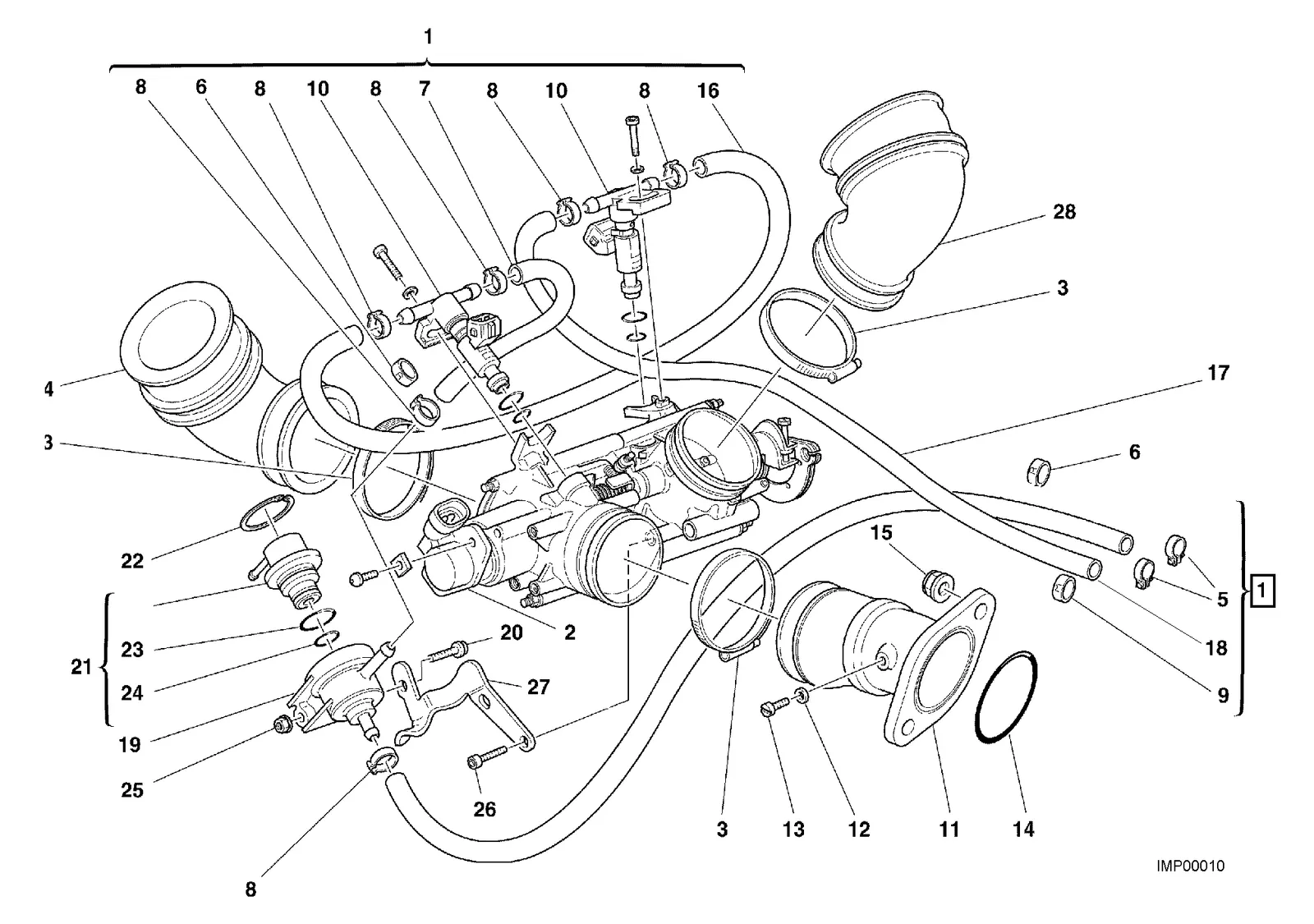

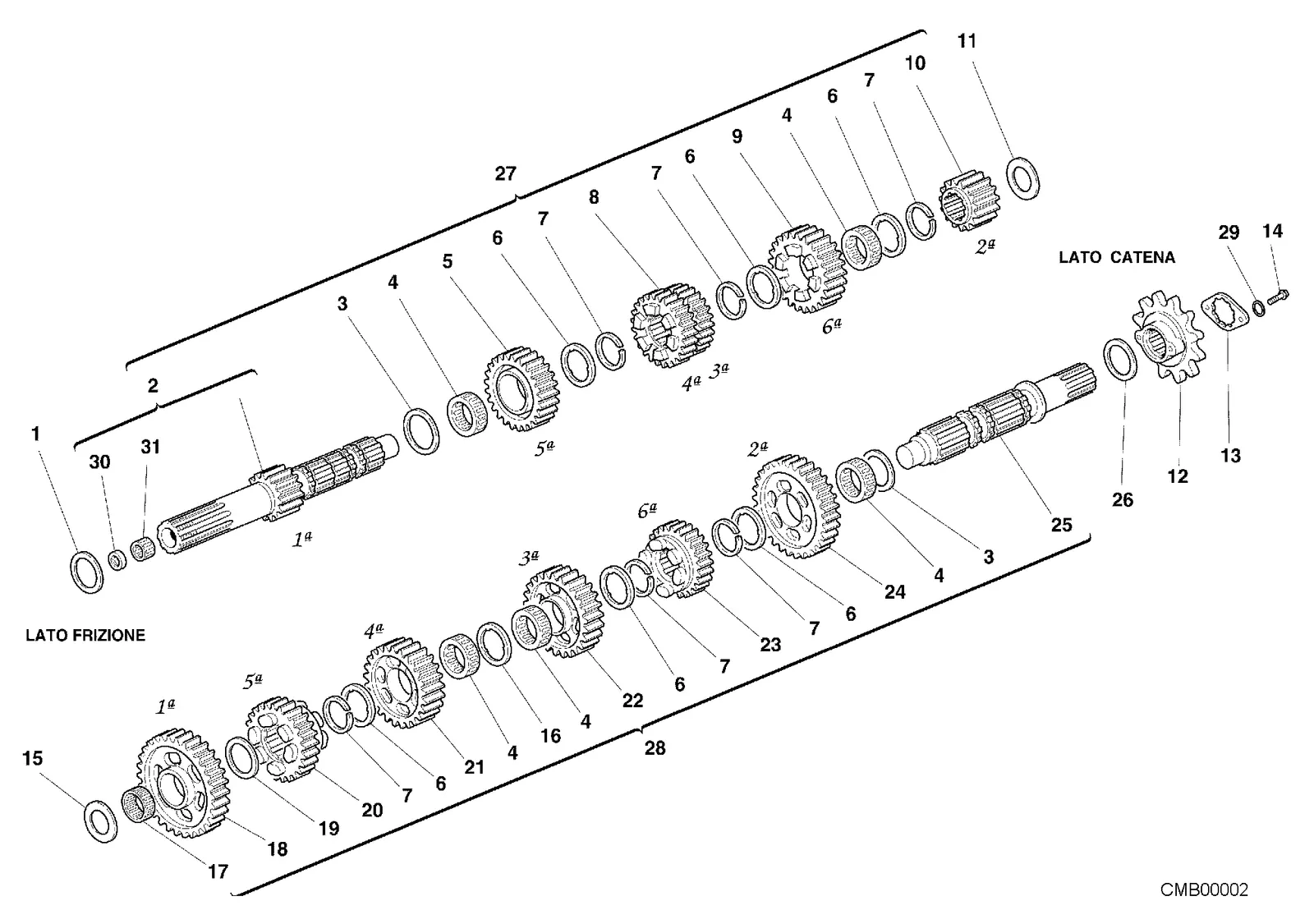

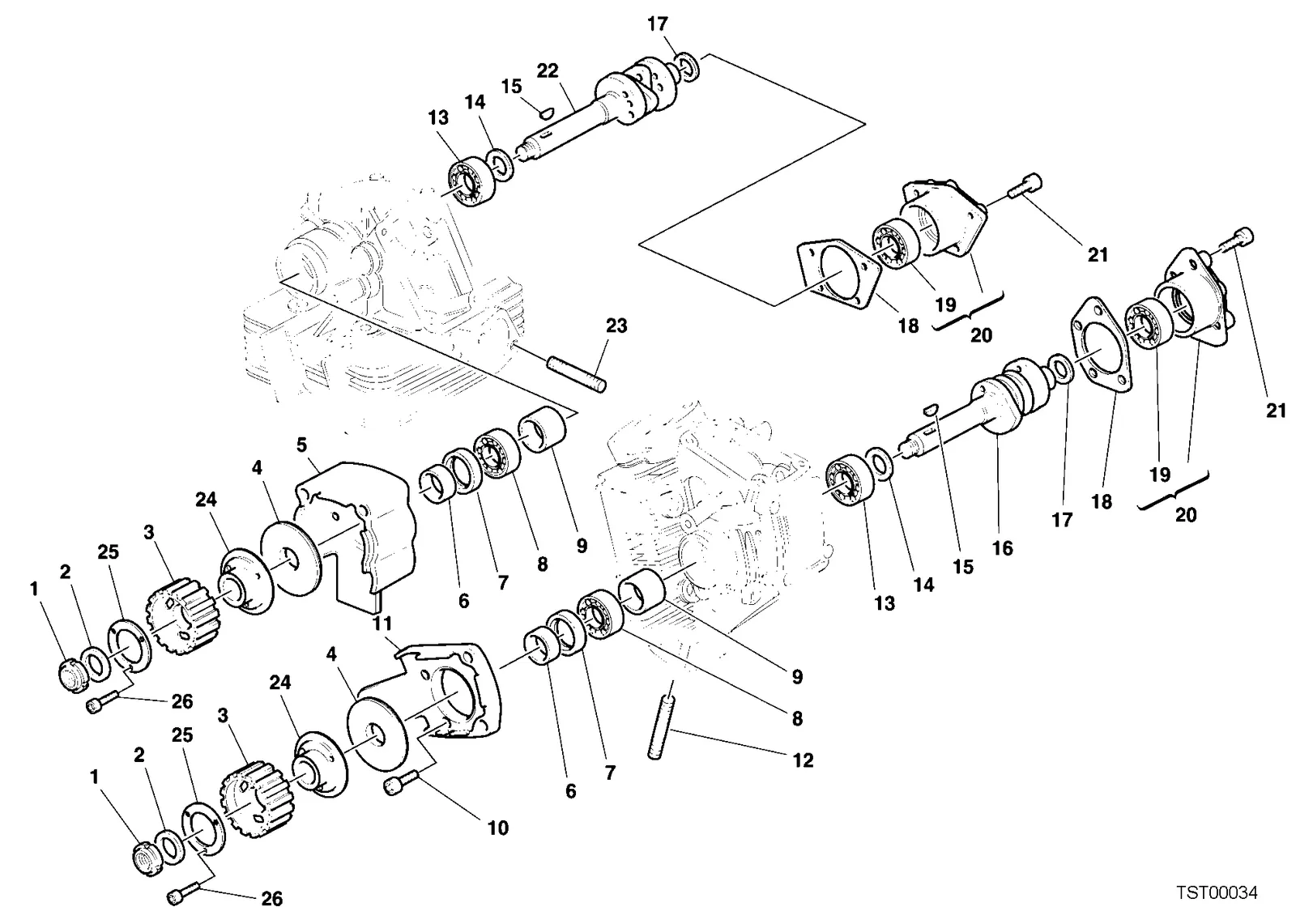

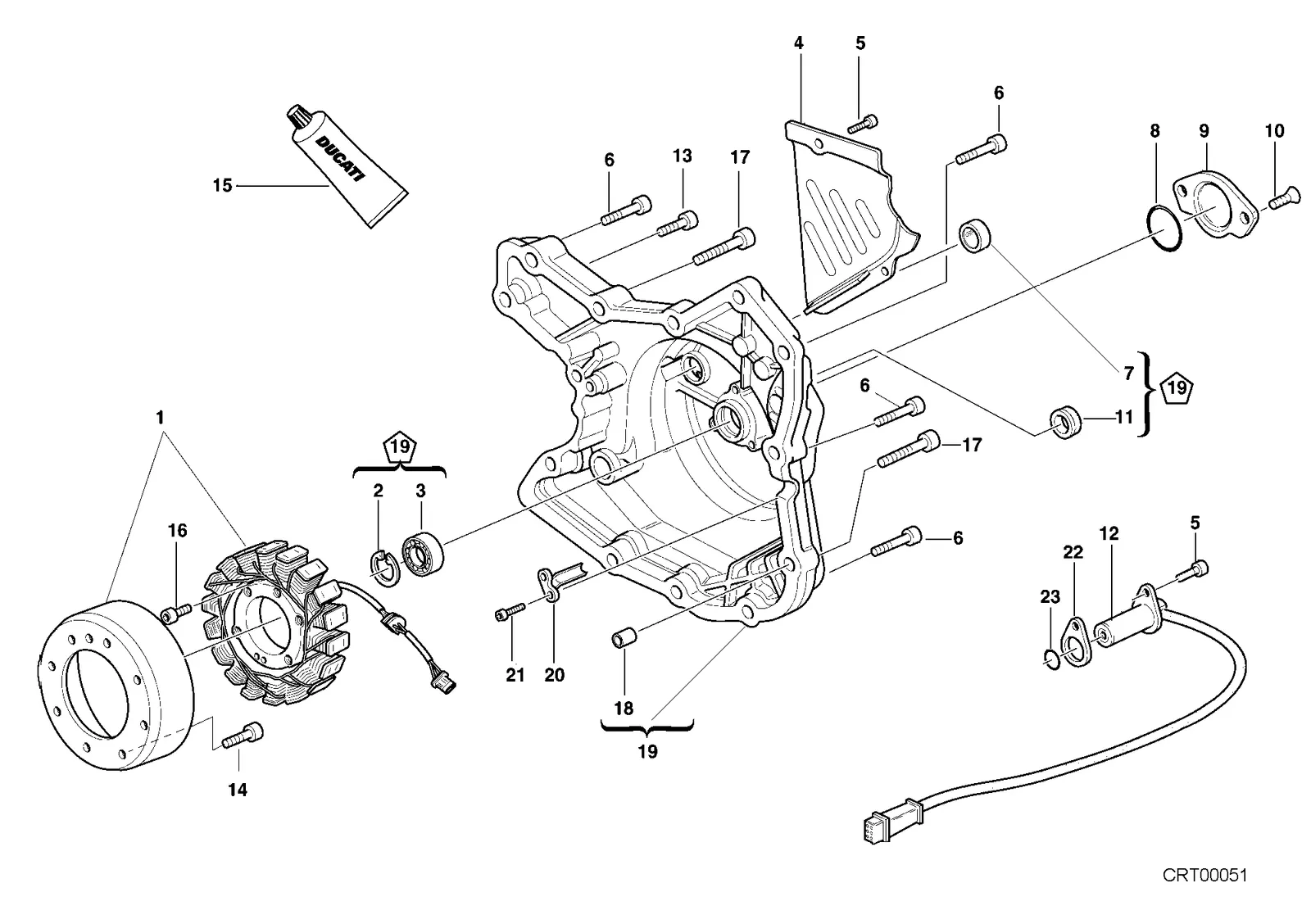

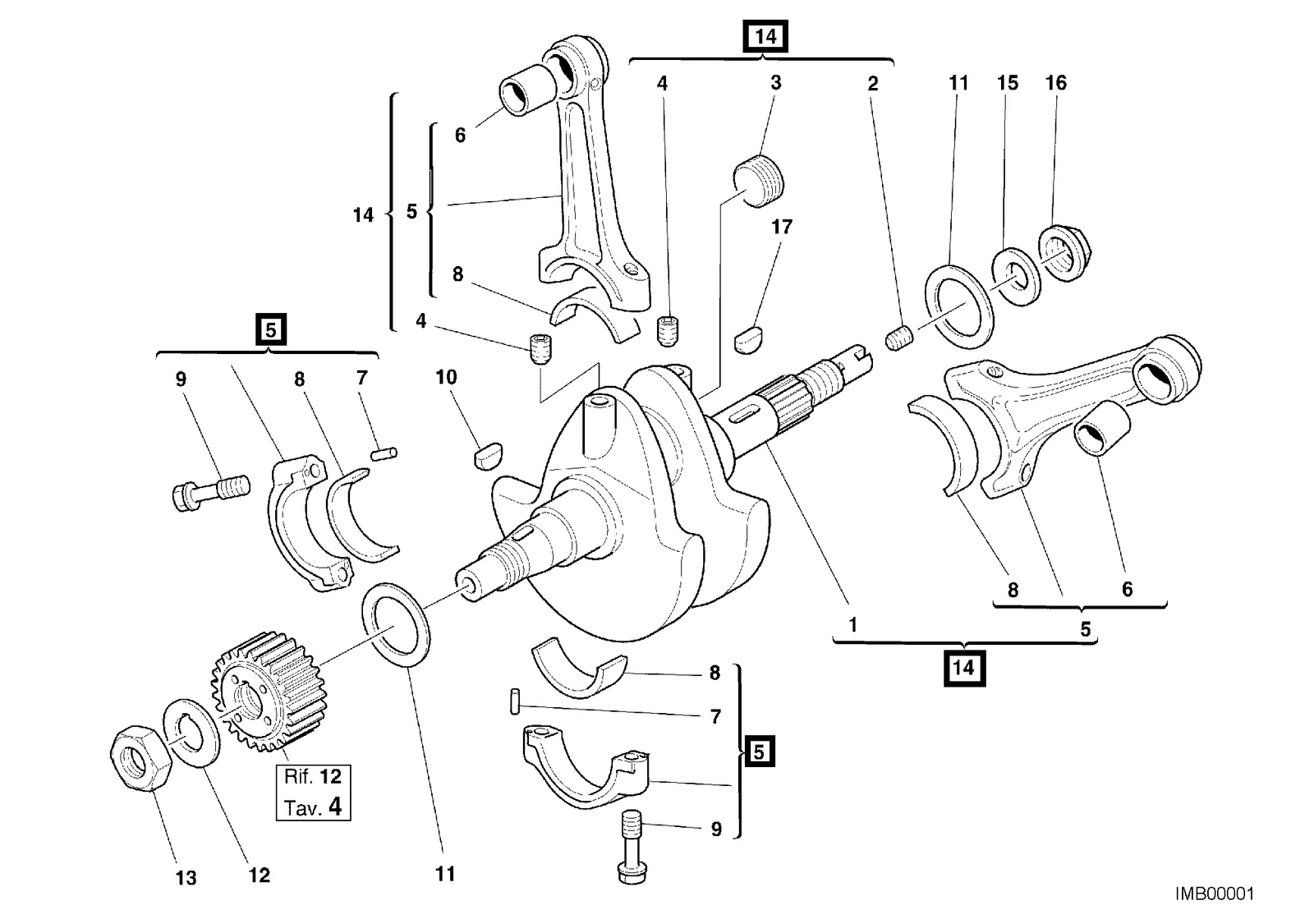

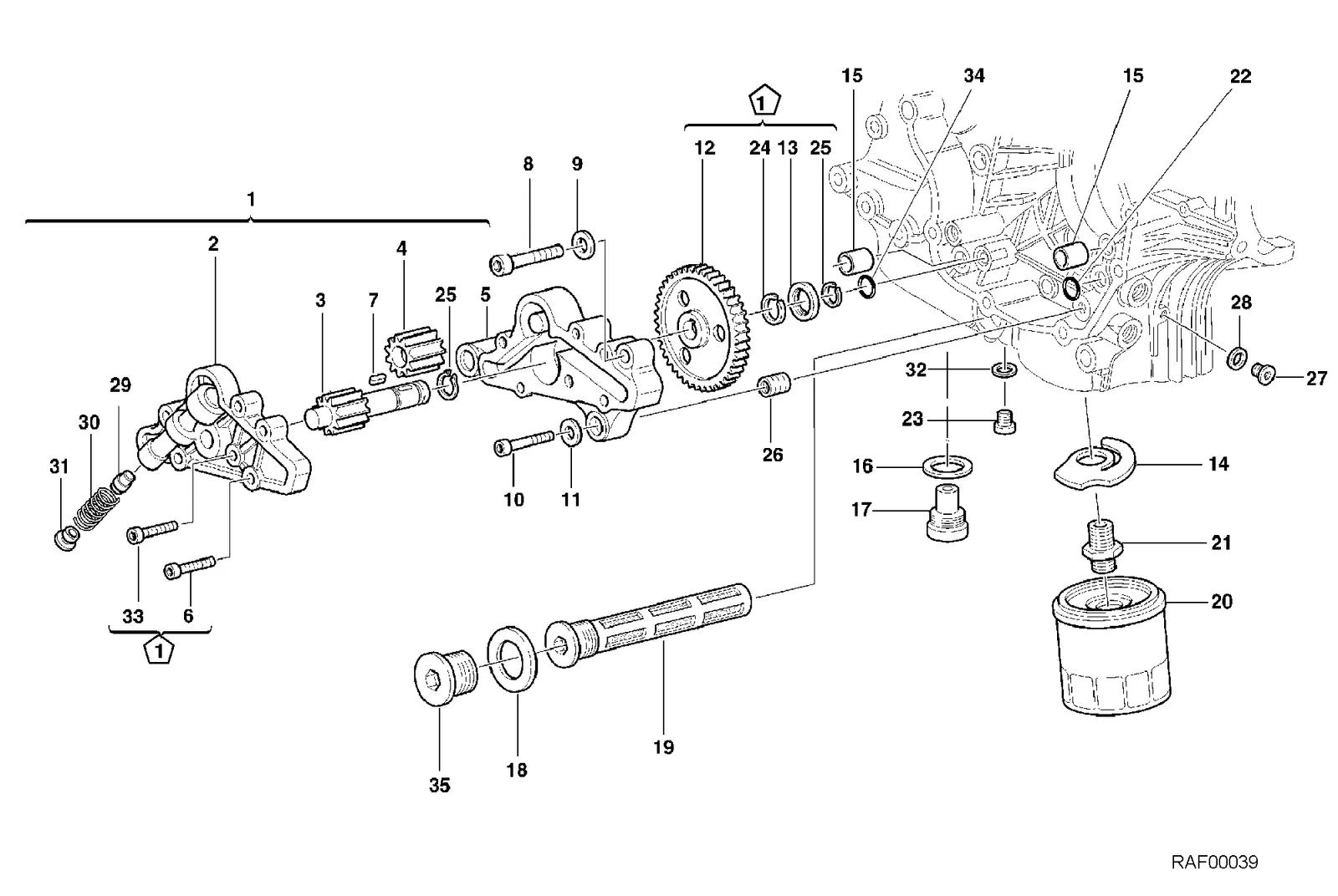

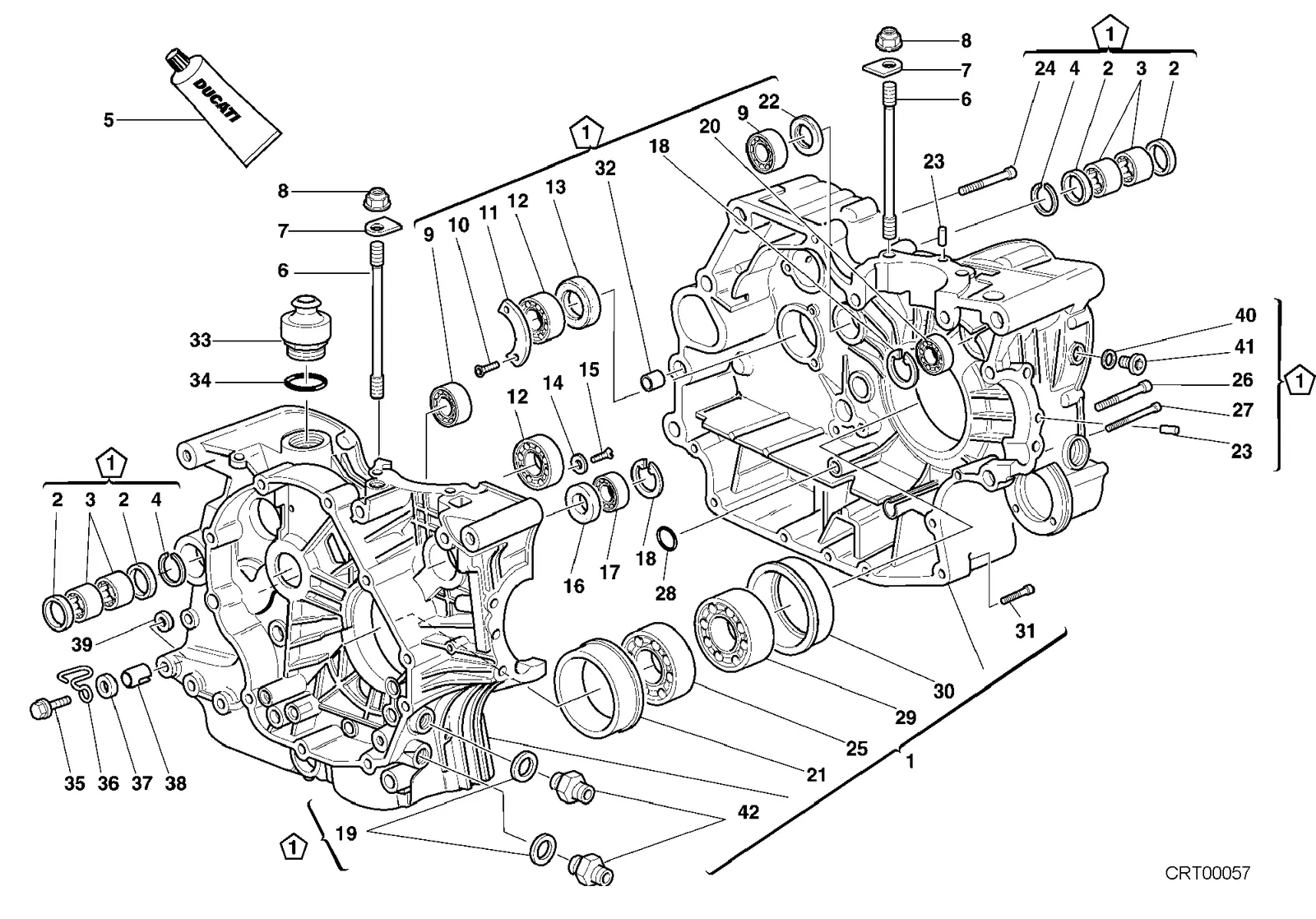

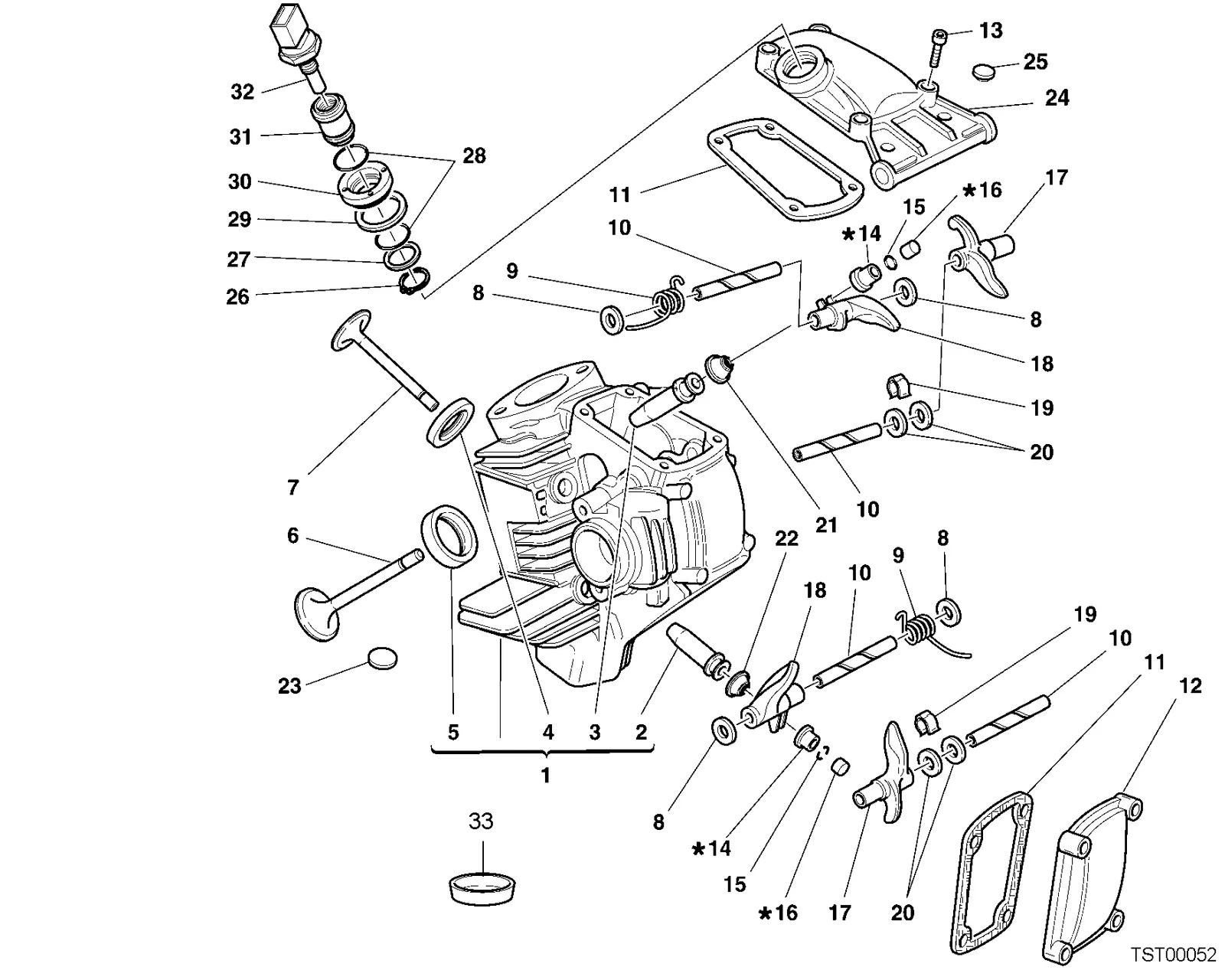

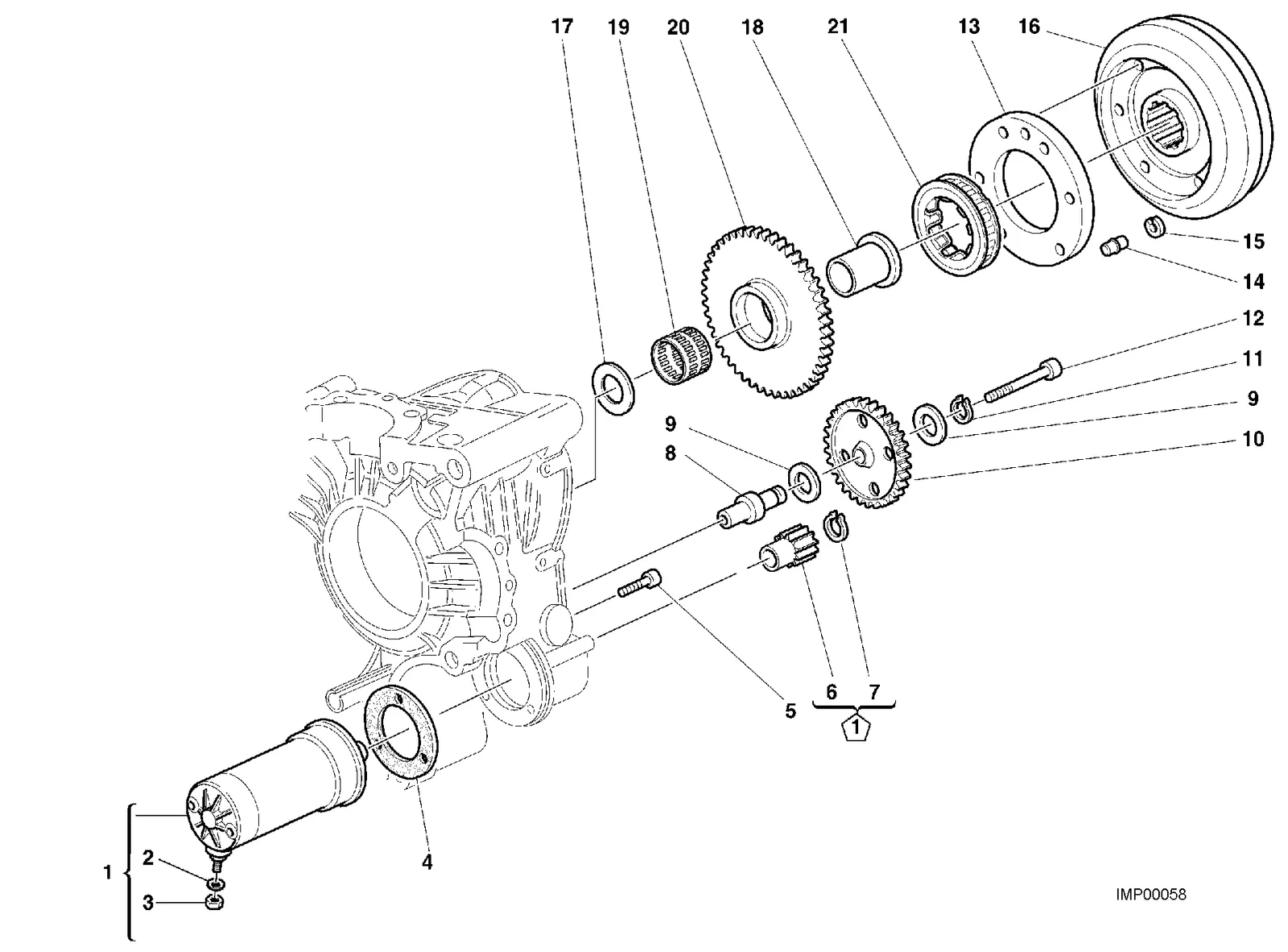

002SELETOR DO CÂMBIO39 peças003CÂMBIO50 peças004EMBREAGEM32 peças005TAMPA DA EMBREAGEM23 peças006EIXO DO MOTOR32 peças007CILINDRO - PISTÃO13 peças008CORREIA DE TRANSMISSÃO28 peças009BOMBA DE ÓLEO - FILTROS35 peças010CÁRTER DO MOTOR42 peças011TAMPA DO ALTERNADOR25 peças012MOTOR DE PARTIDA21 peças013EIXO DE CAMES27 peças014CABEÇA DO CILINDRO VERTICAL177 peças015CABEÇA DO CILINDRO HORIZONTAL184 peças016CORPO BORBOLETA28 peças035RADIADOR ÓLEO12 peças

Elétrico

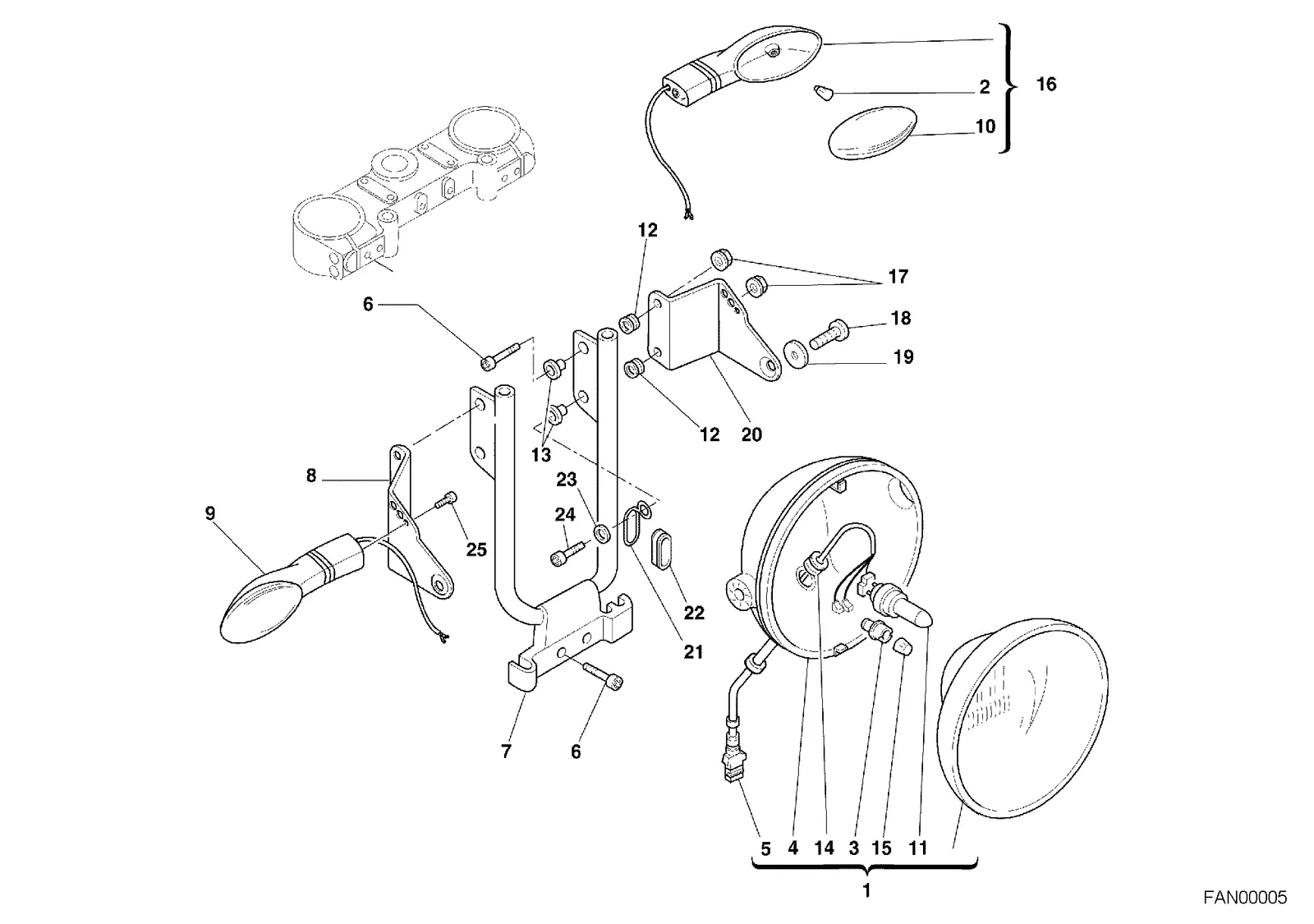

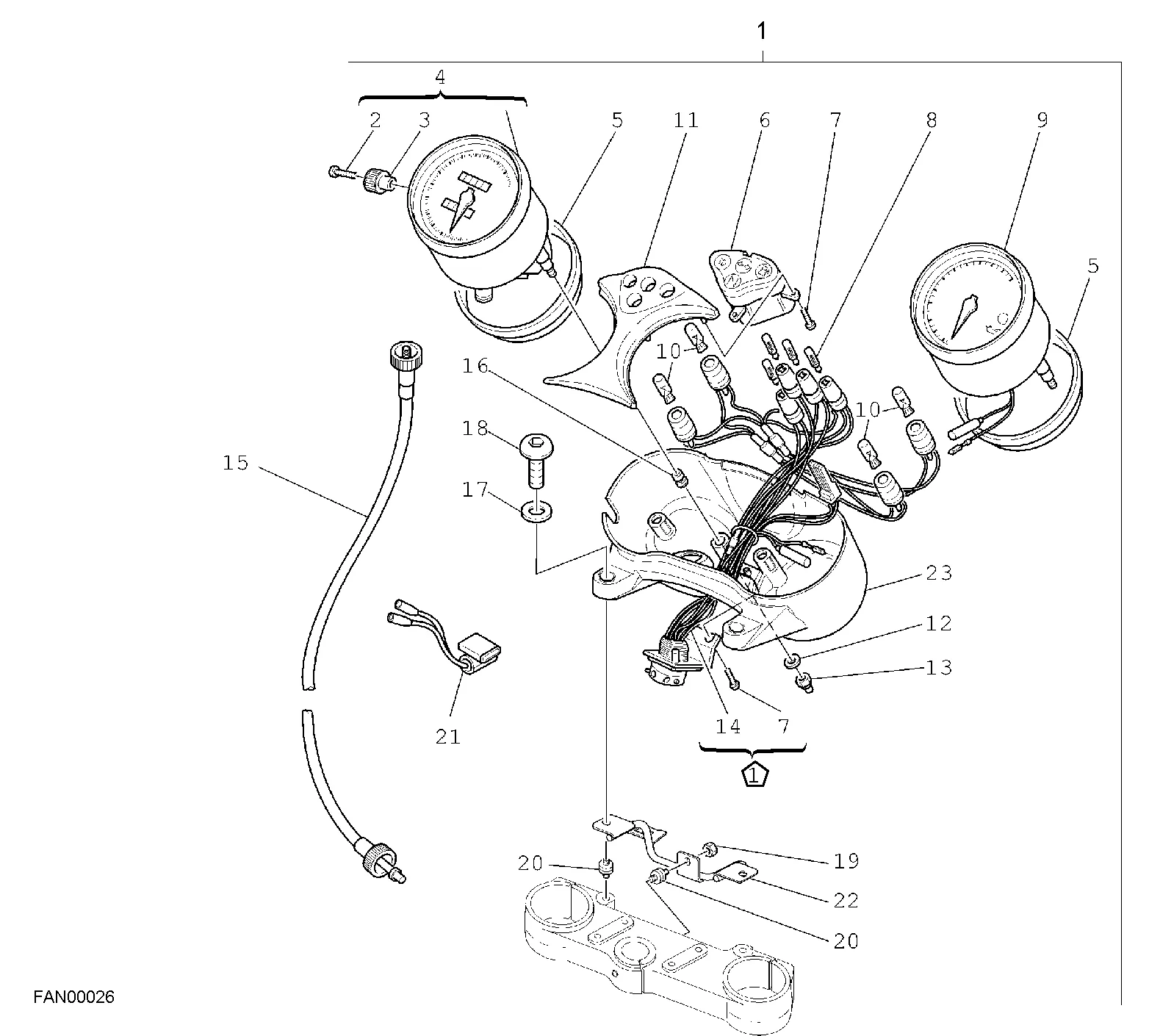

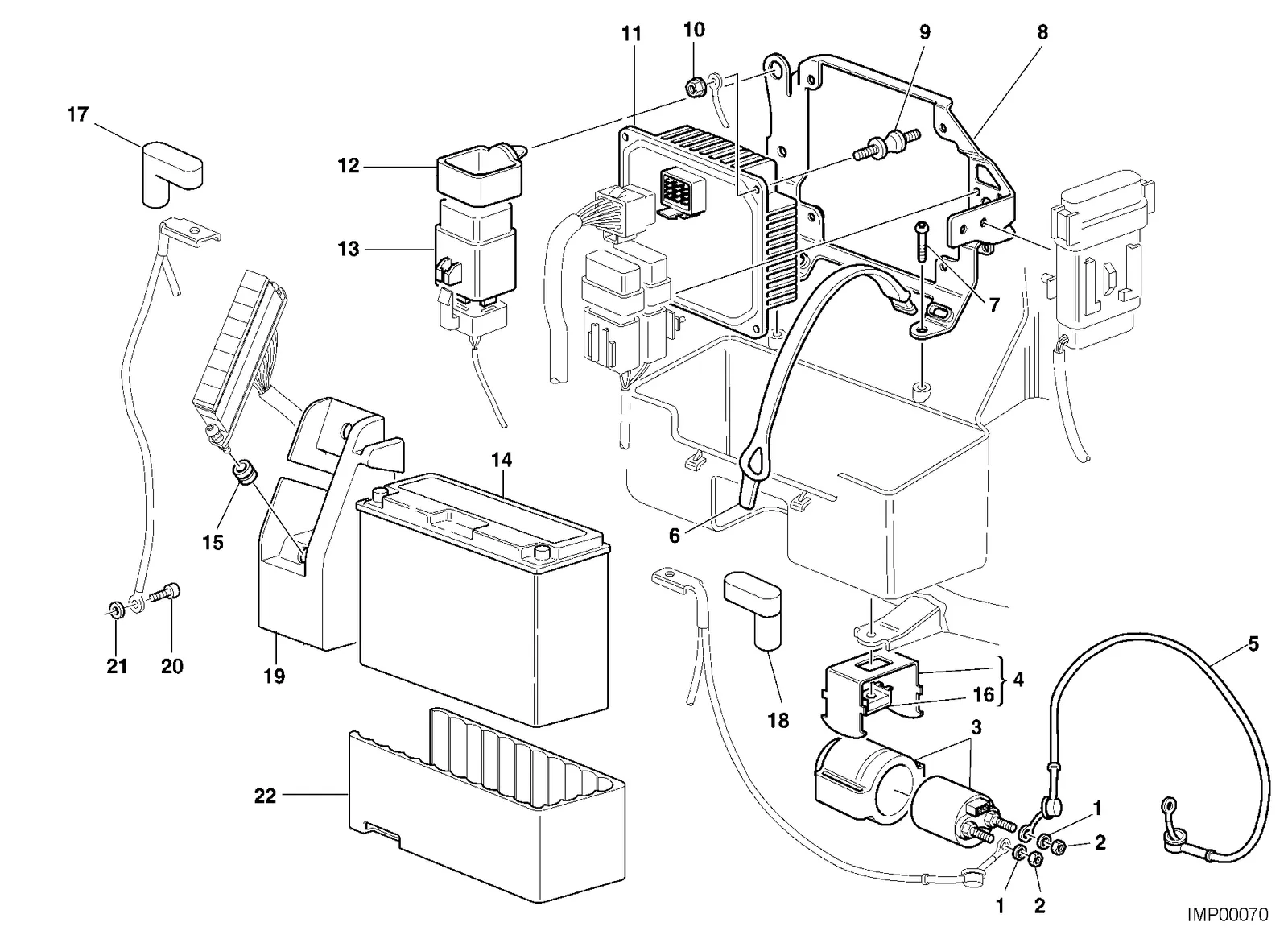

018SISTEMA ELÉTRICO44 peças019BATERIA23 peças021INSTRUMENTOS27 peças022FAROL DIANTEIRO26 peças023FAROL TRASEIRO32 peças
