DIAGRAMAS

Multistrada V4 S Travel Radar (Brasil) 2022

Escolha o sistema da moto e toque no desenho.

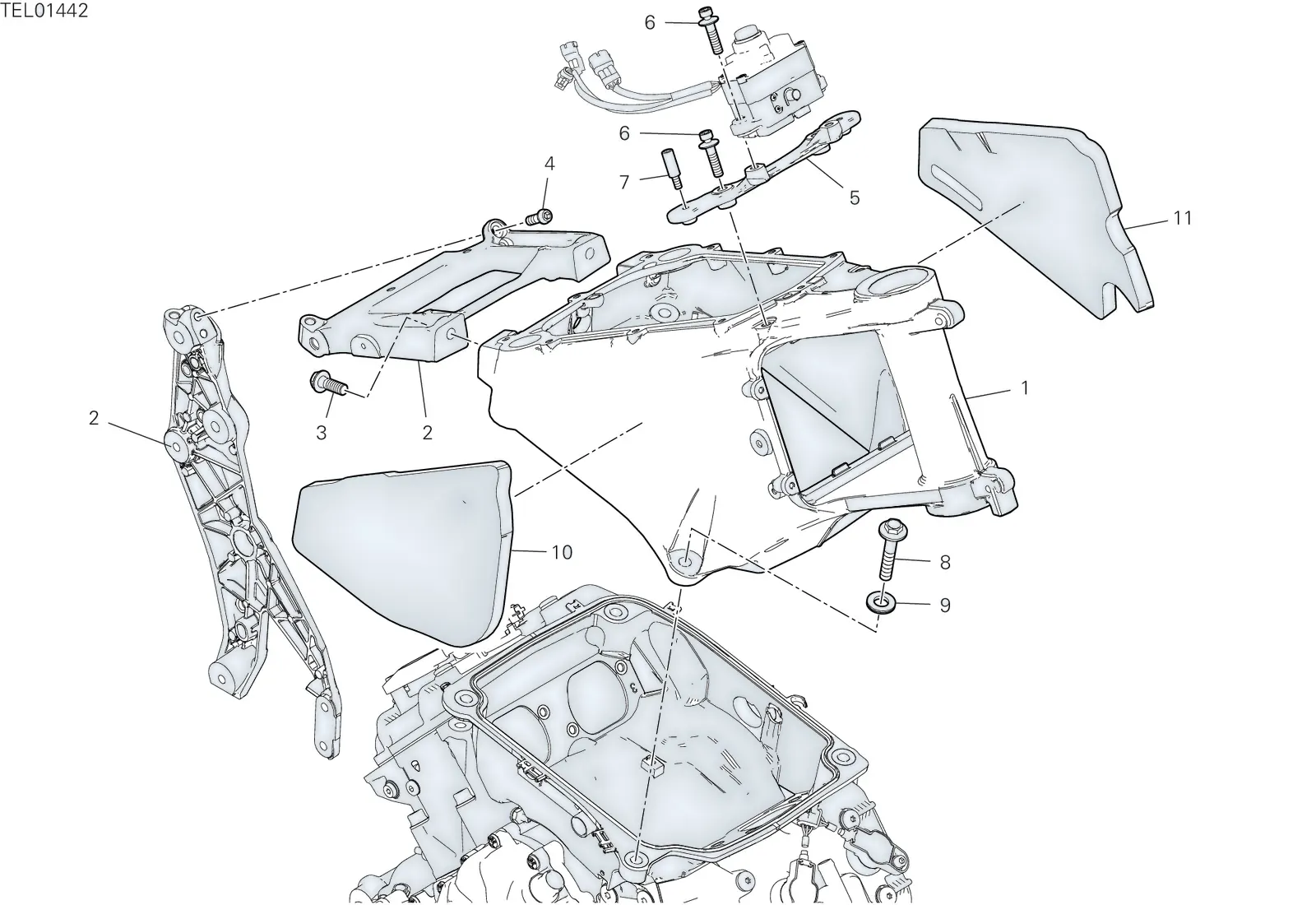

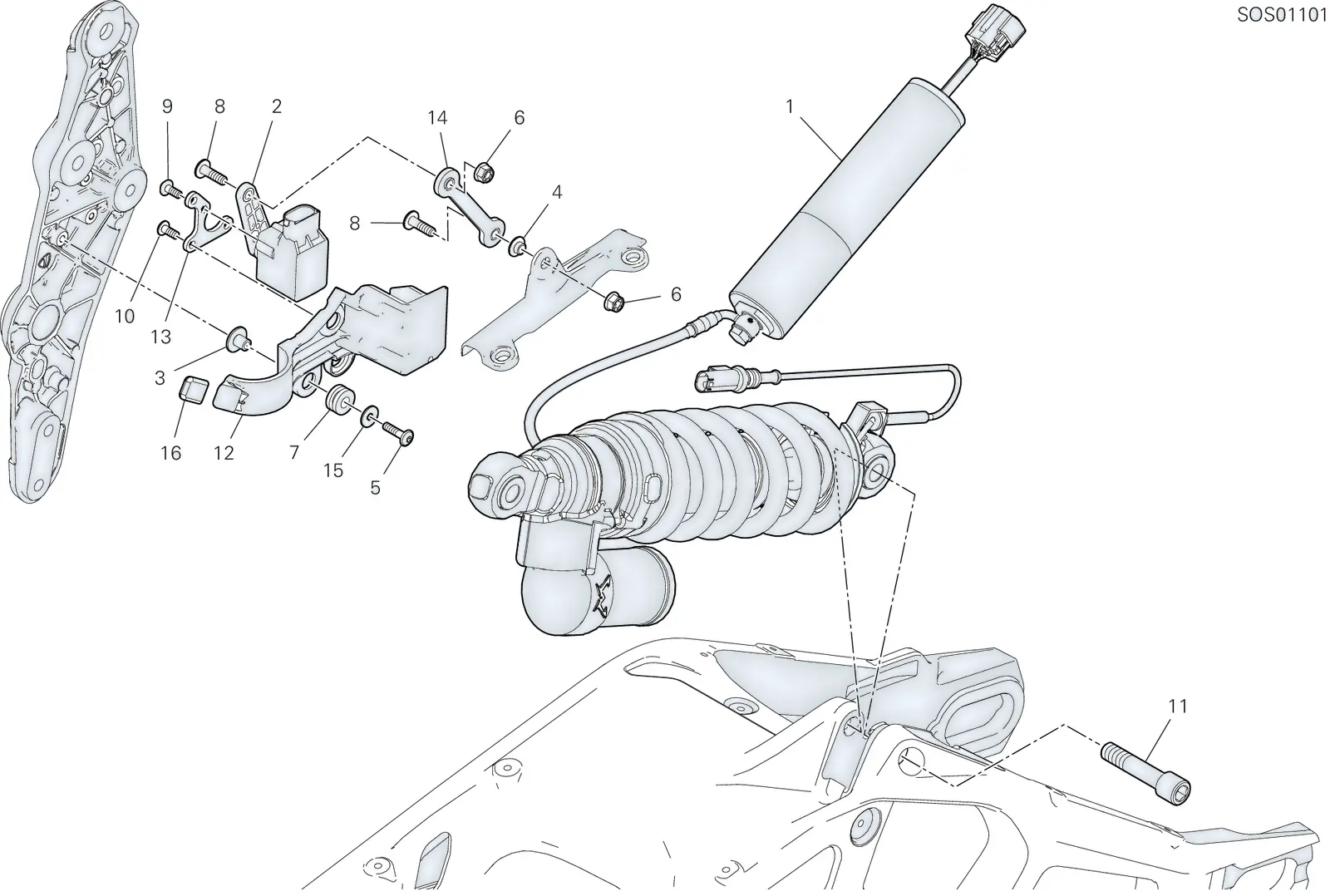

Chassi

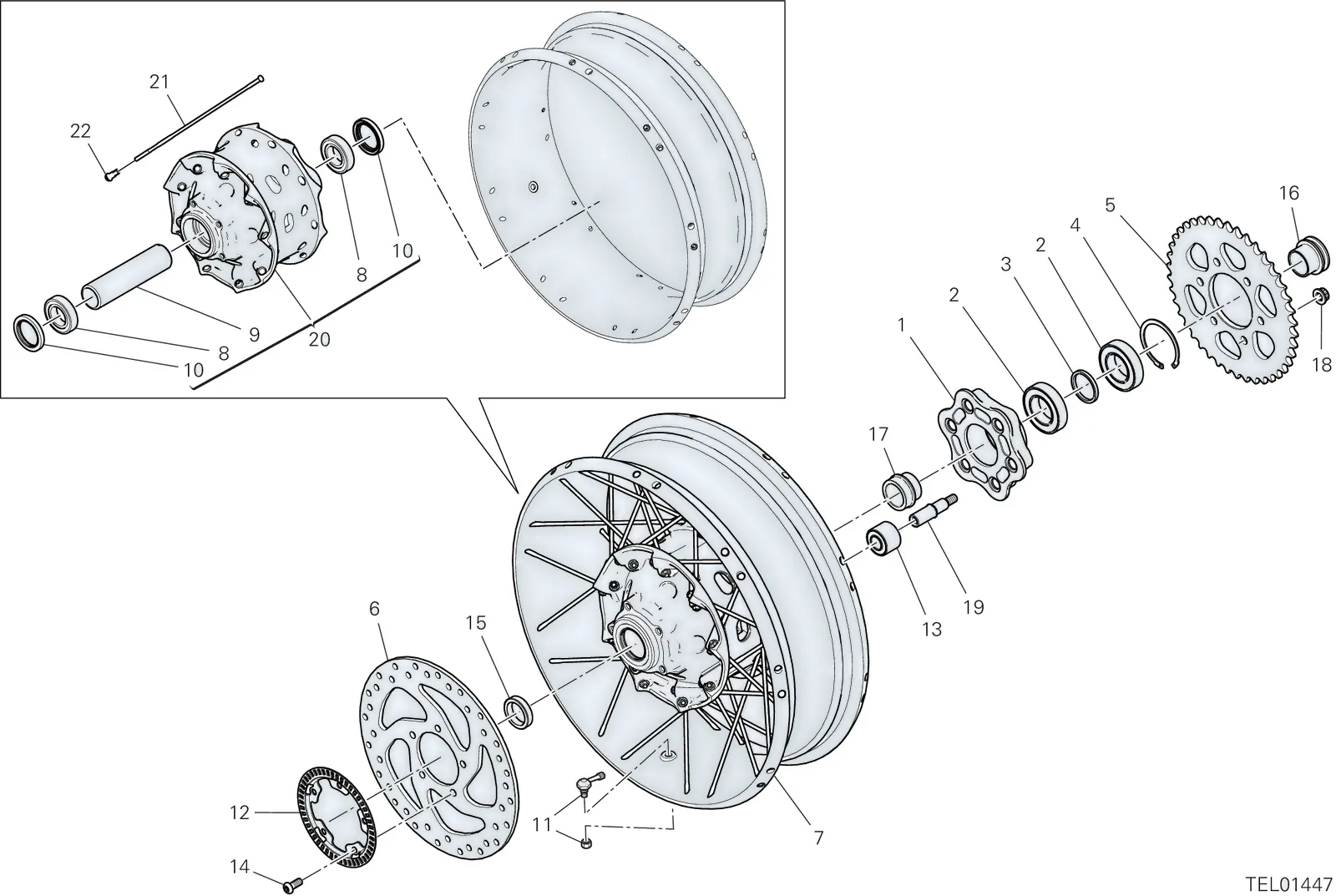

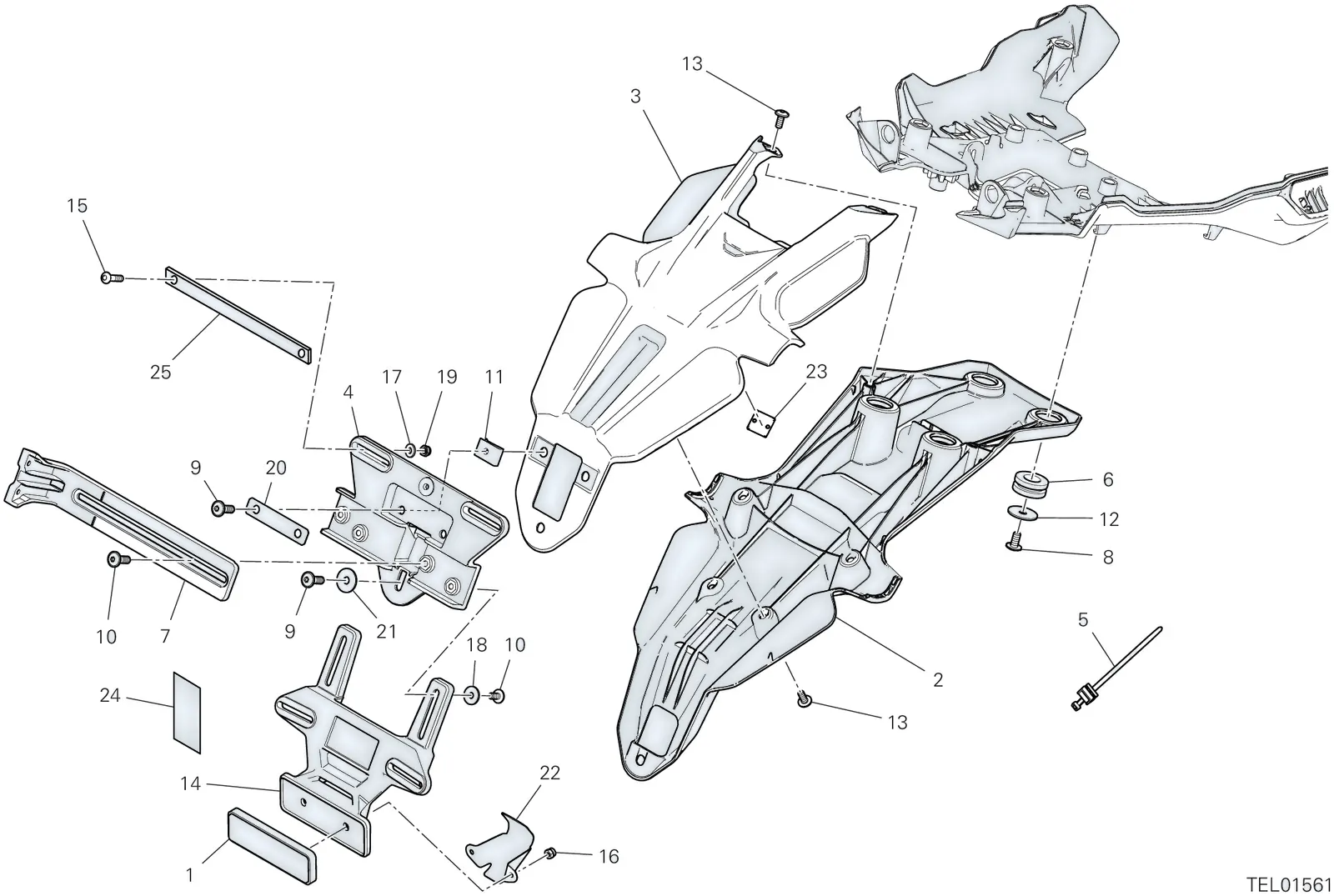

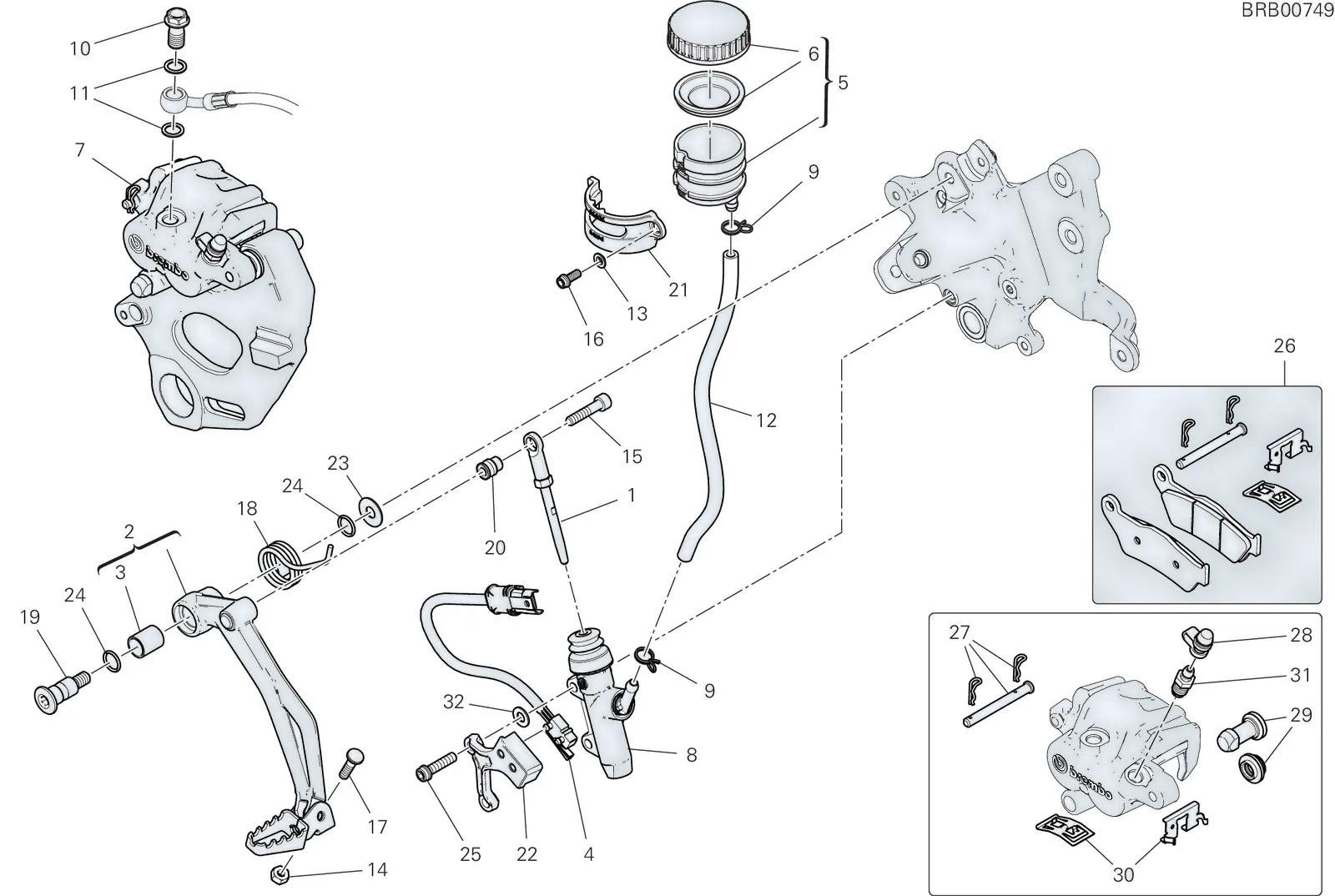

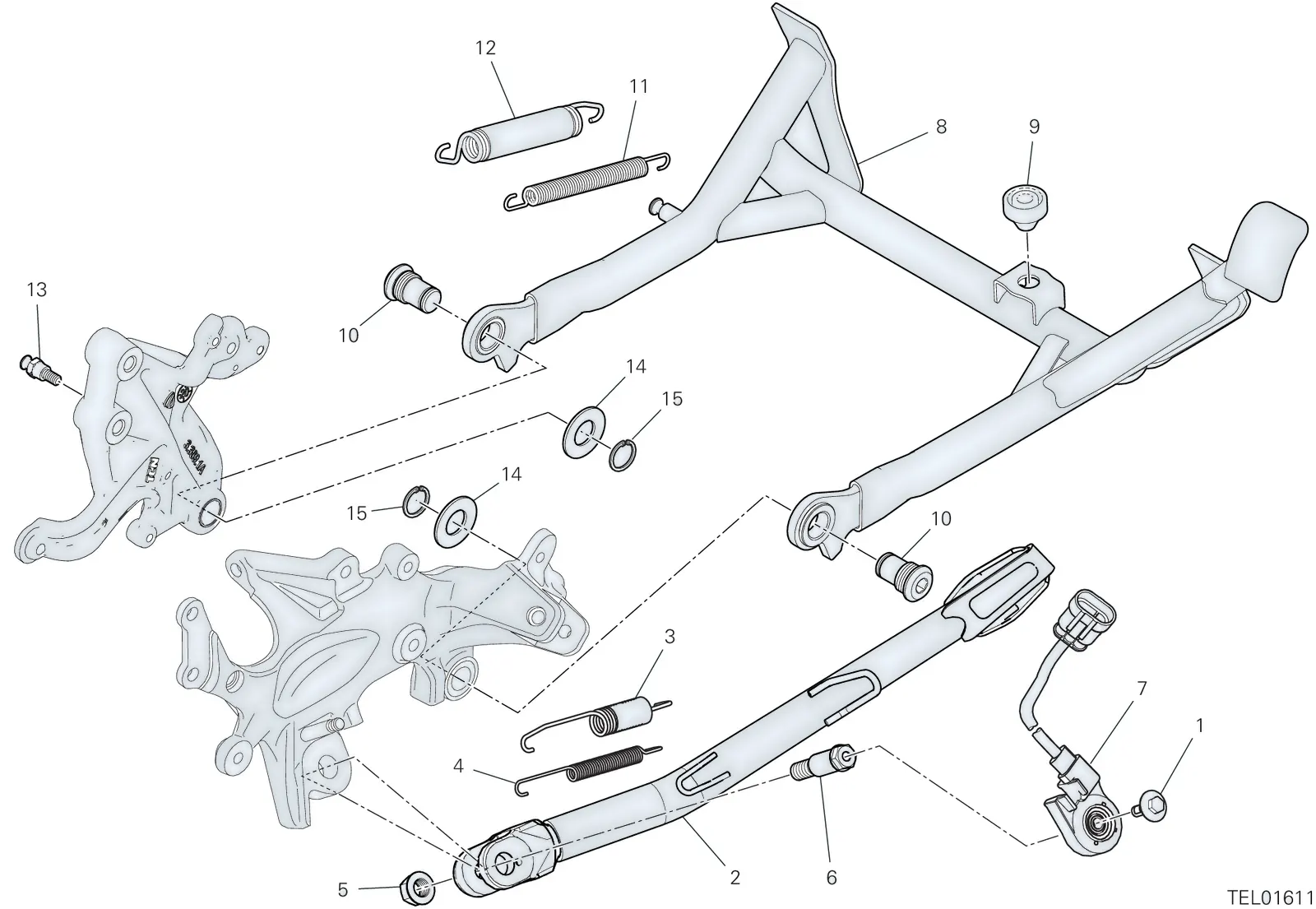

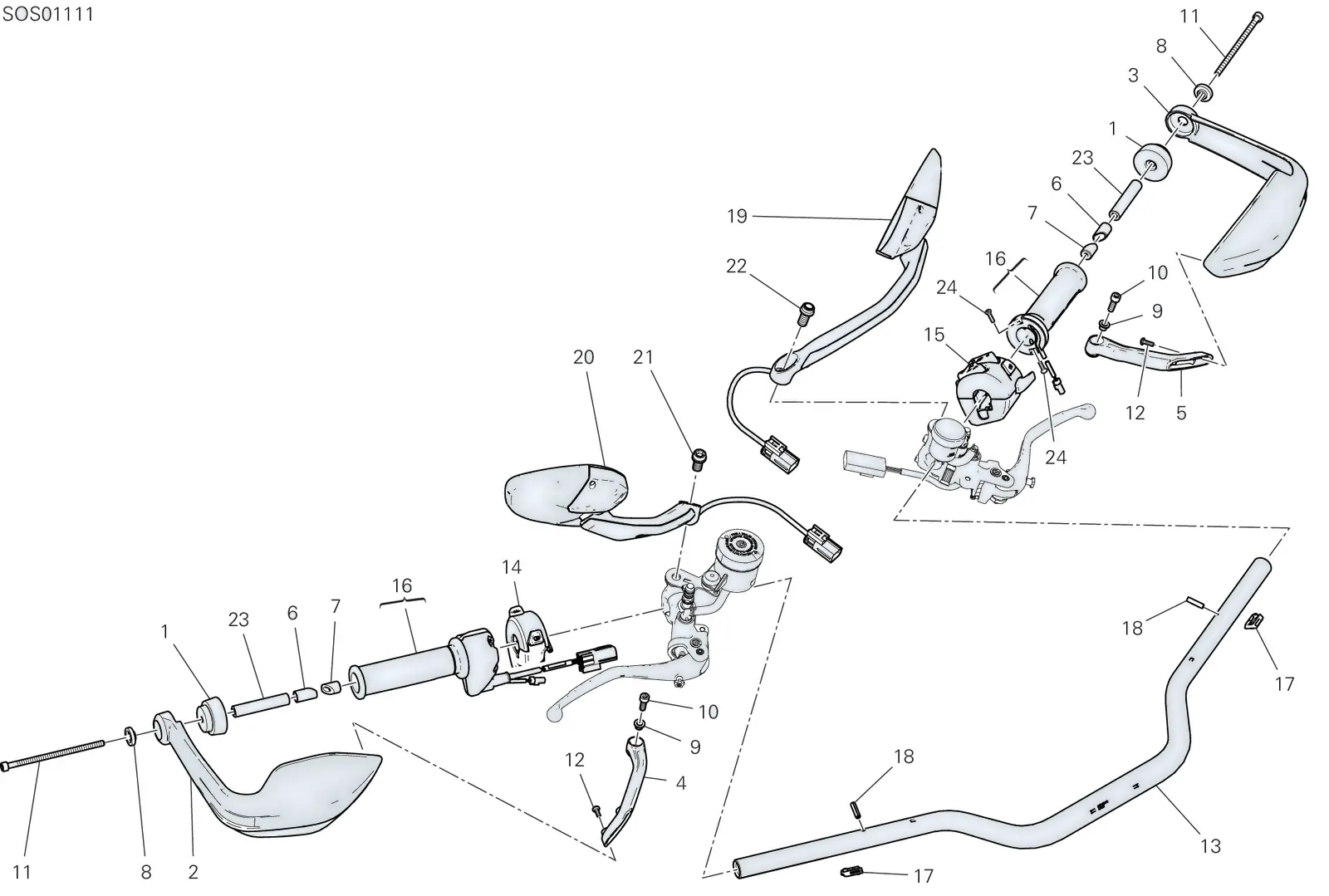

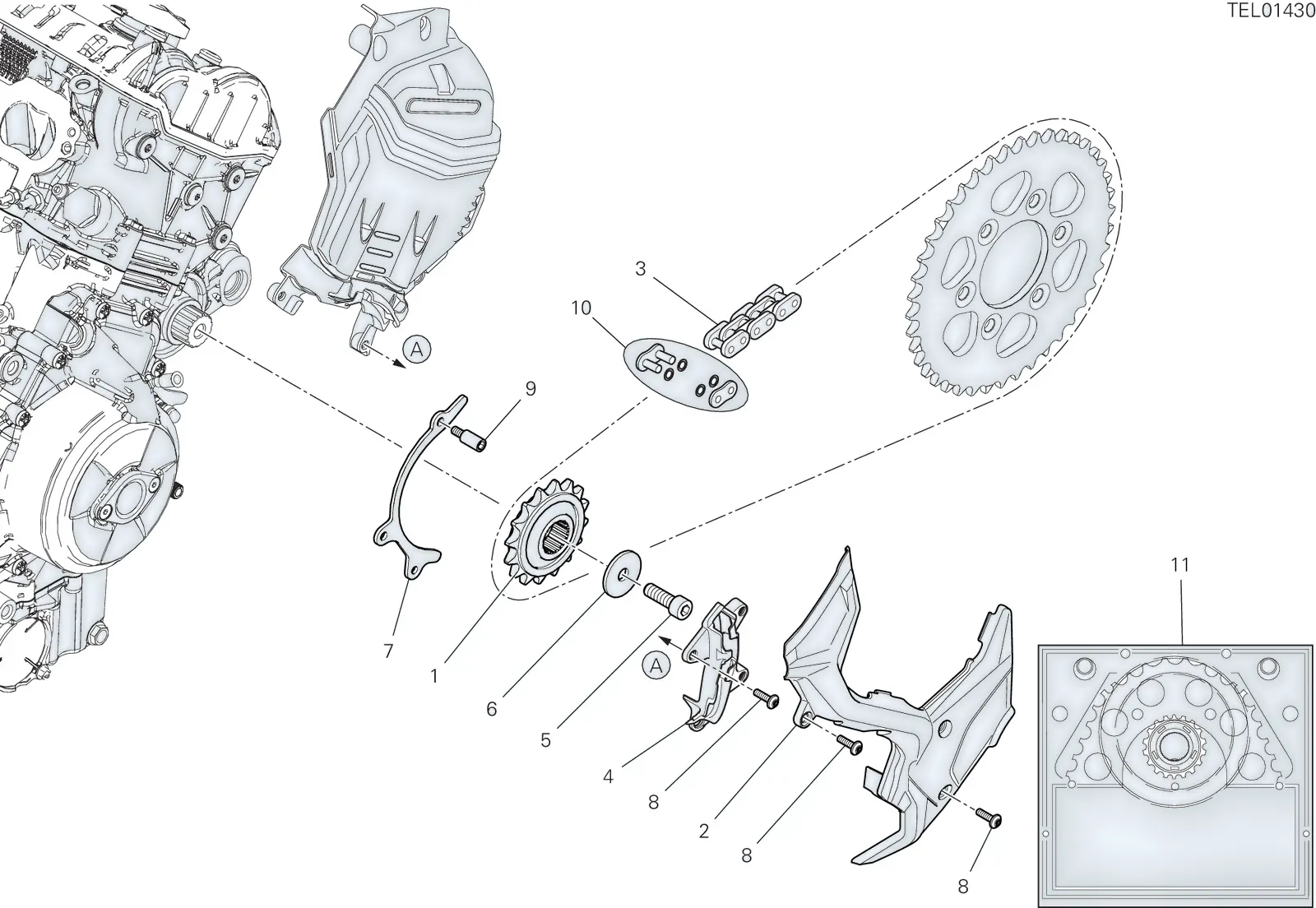

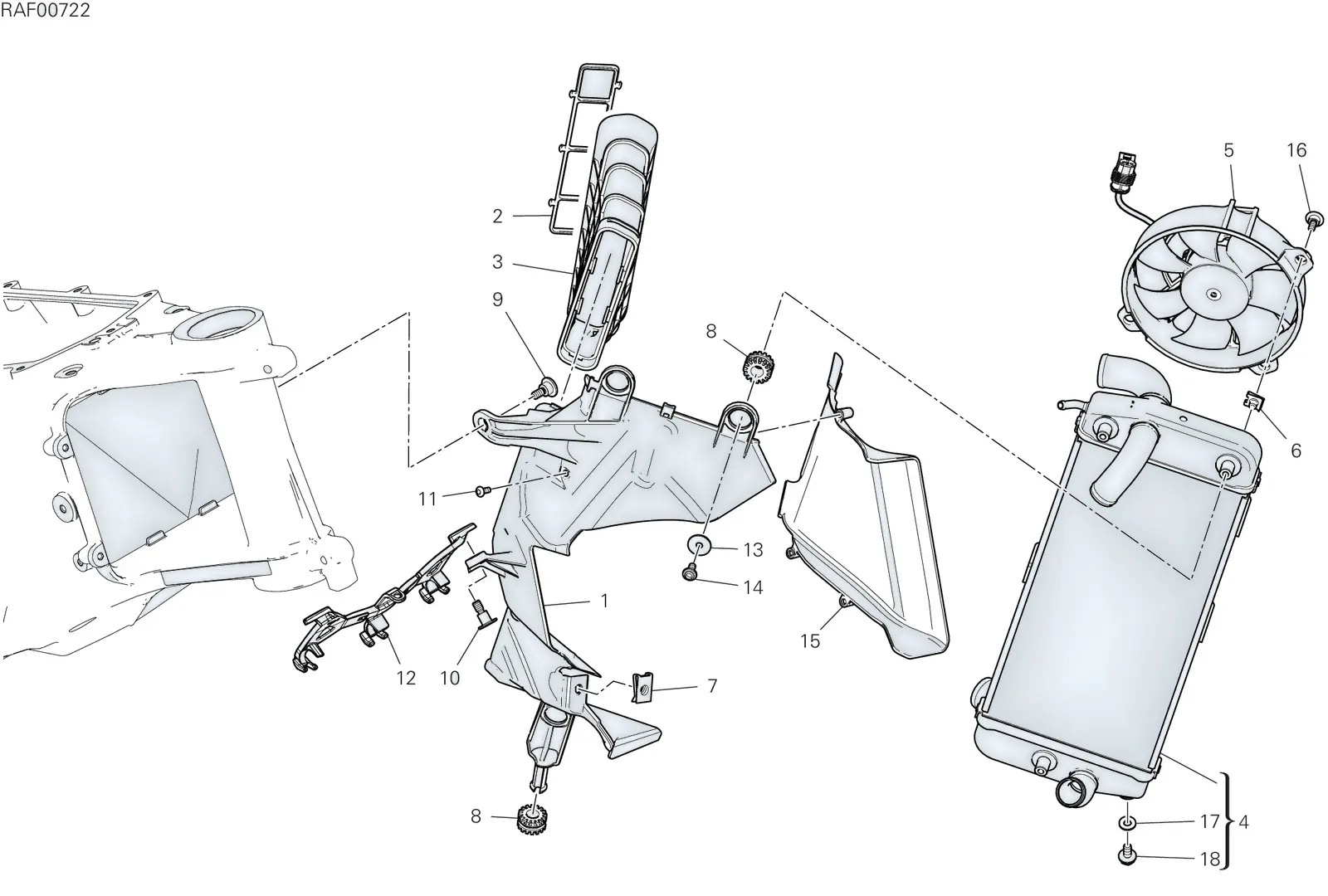

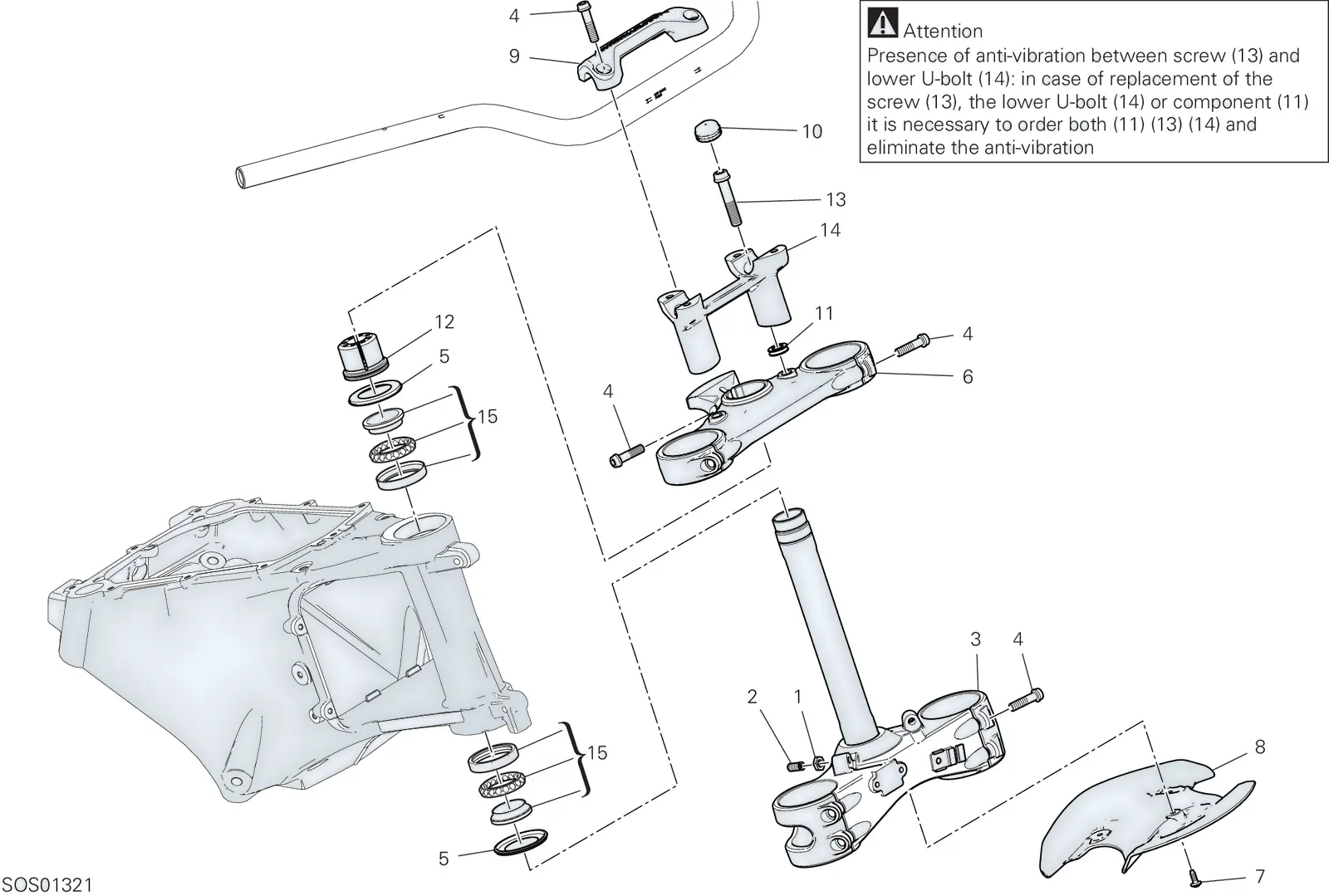

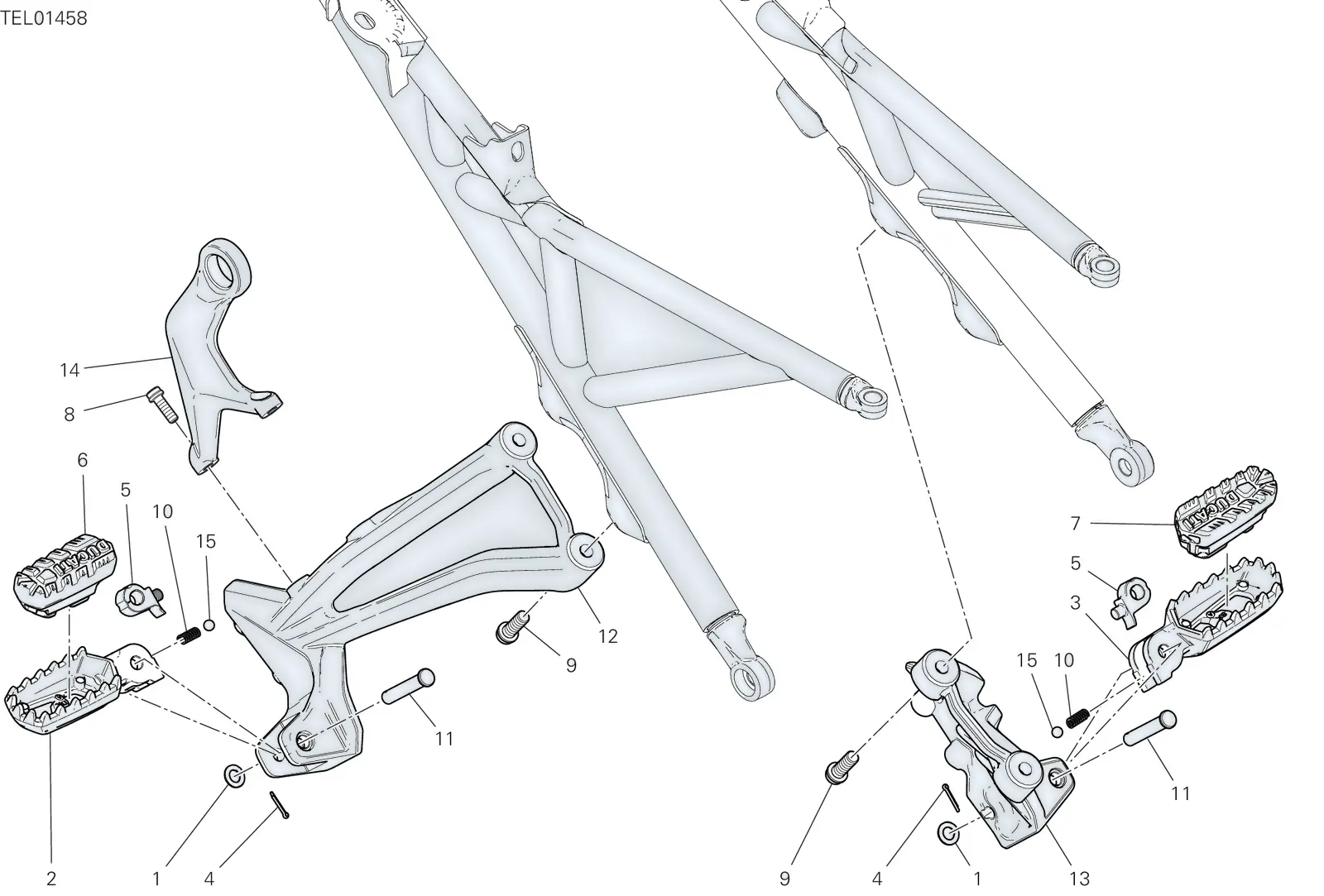

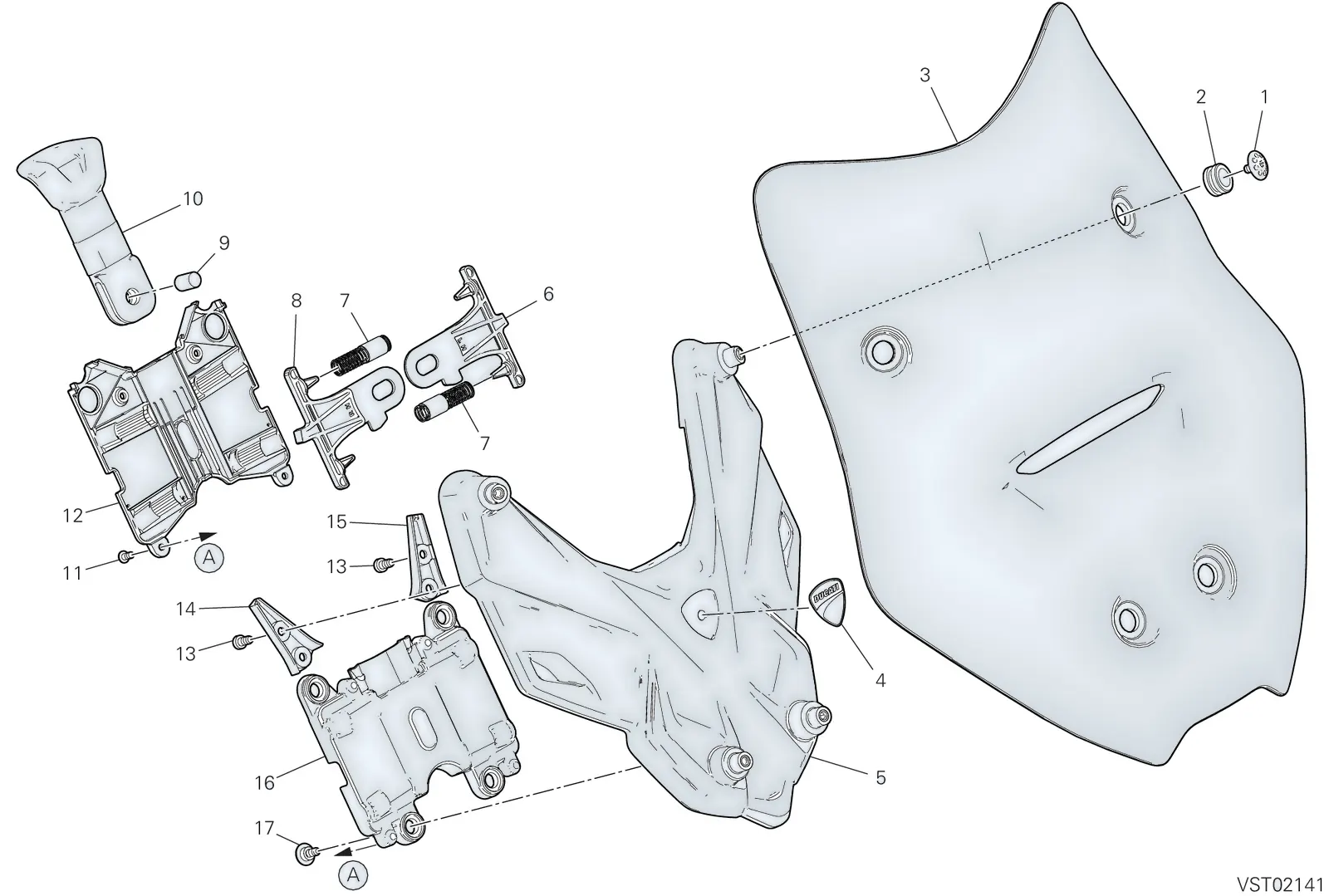

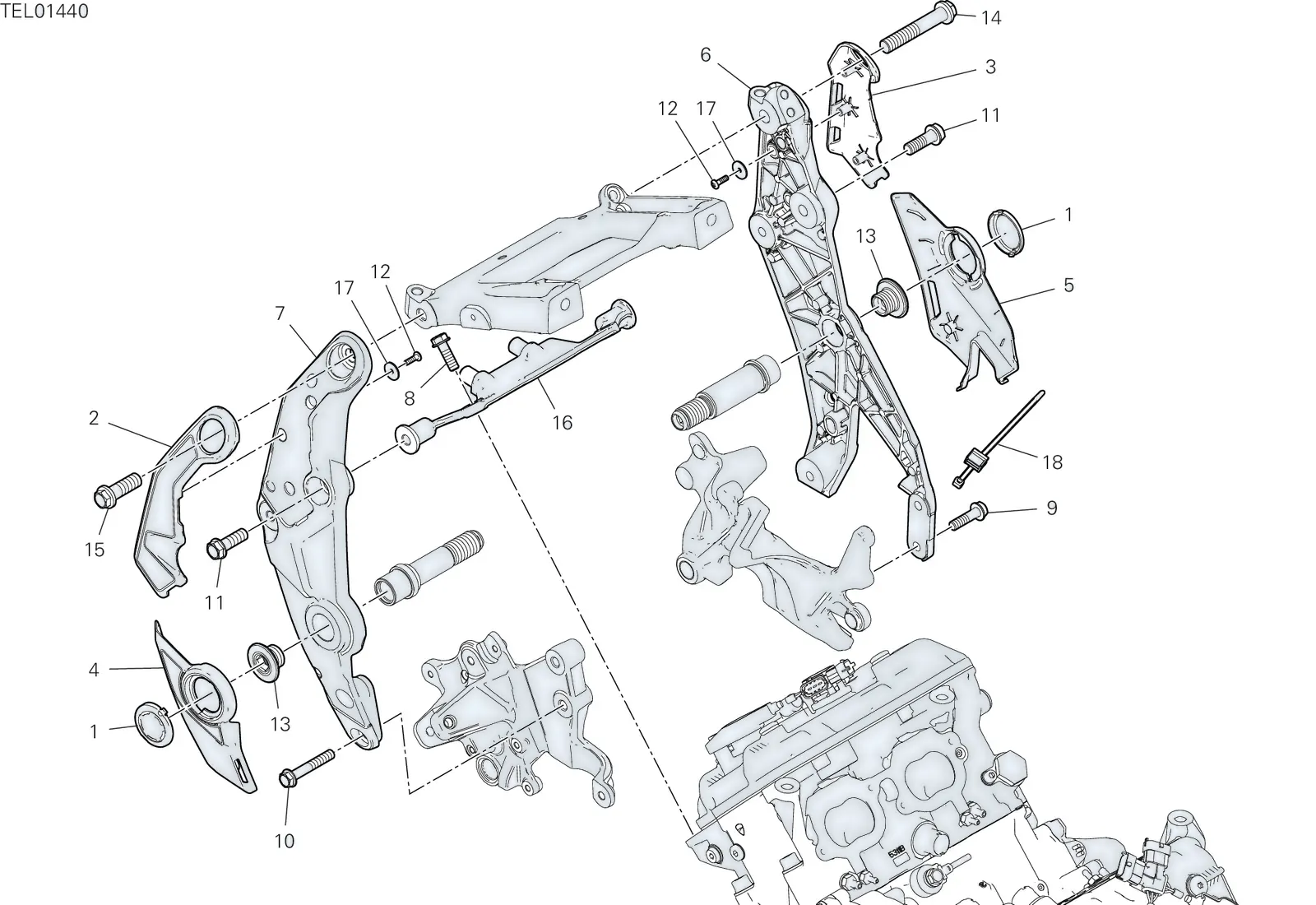

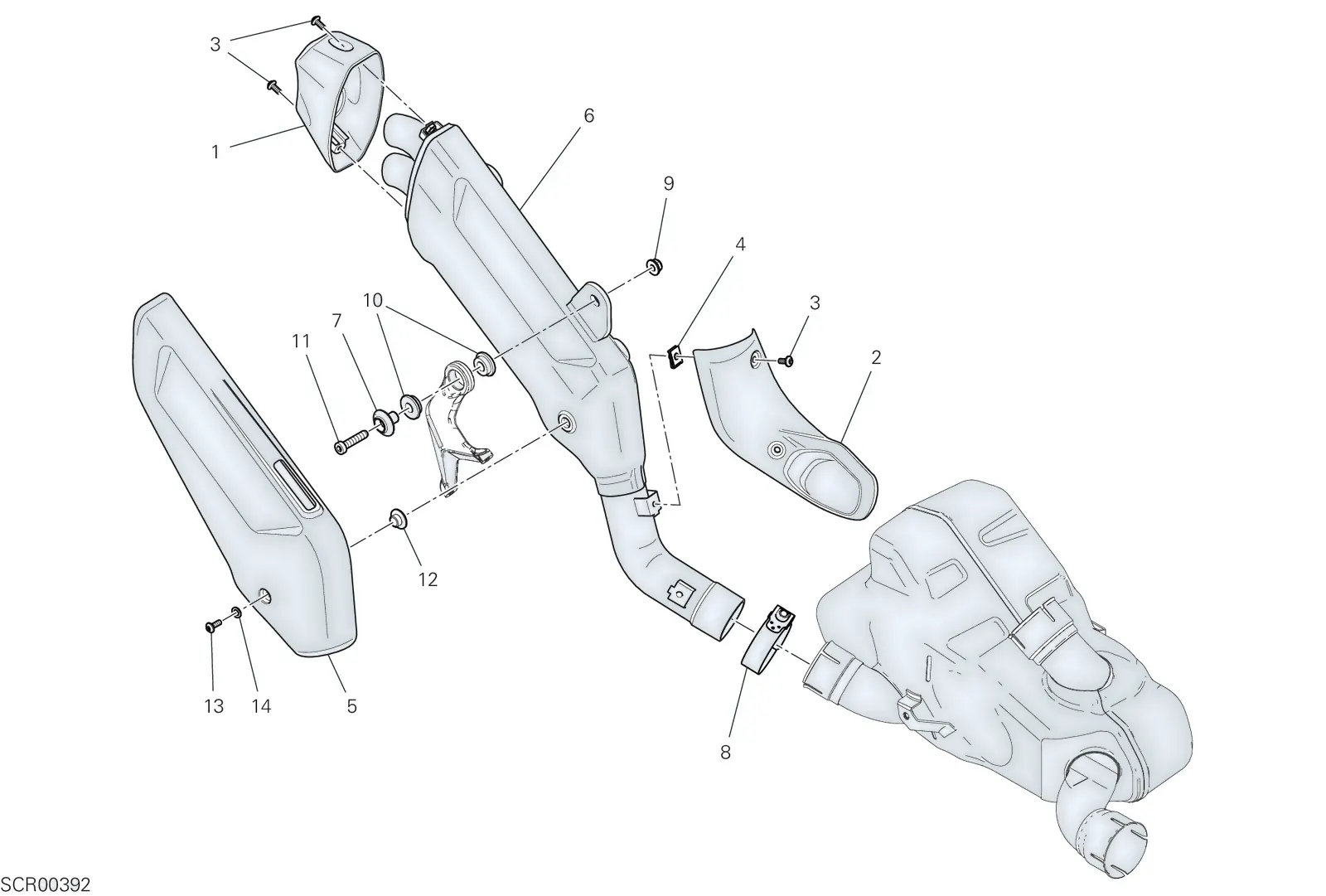

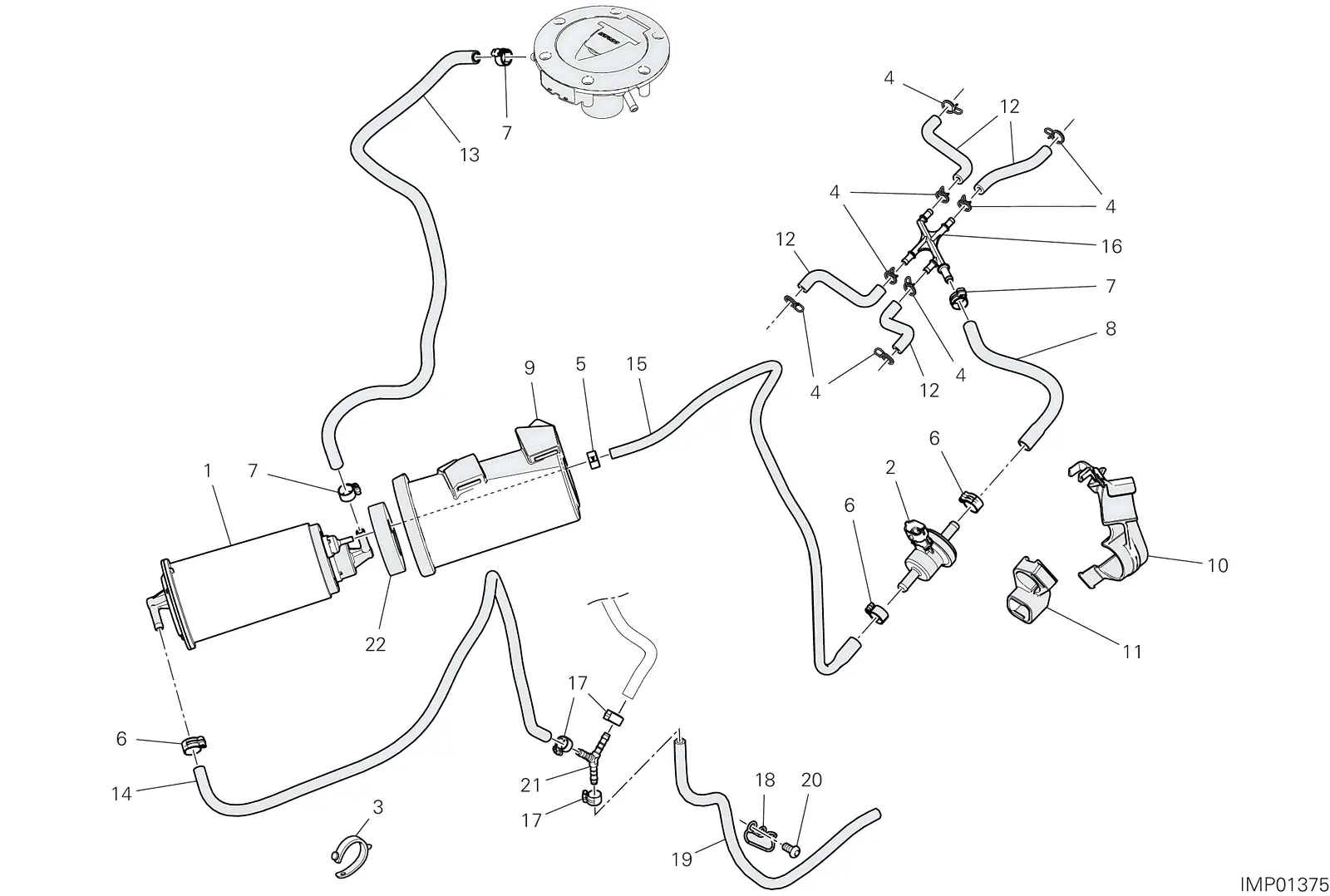

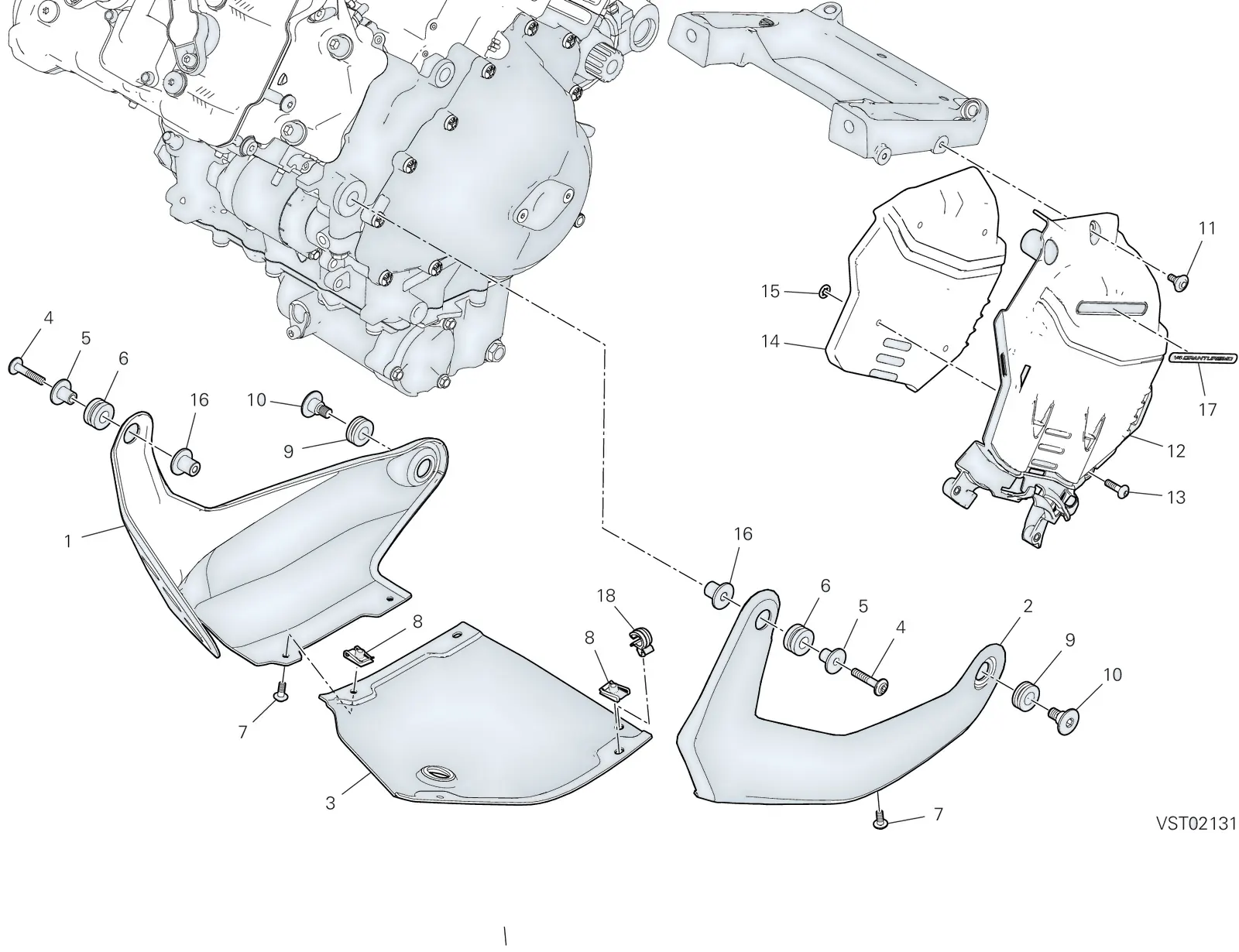

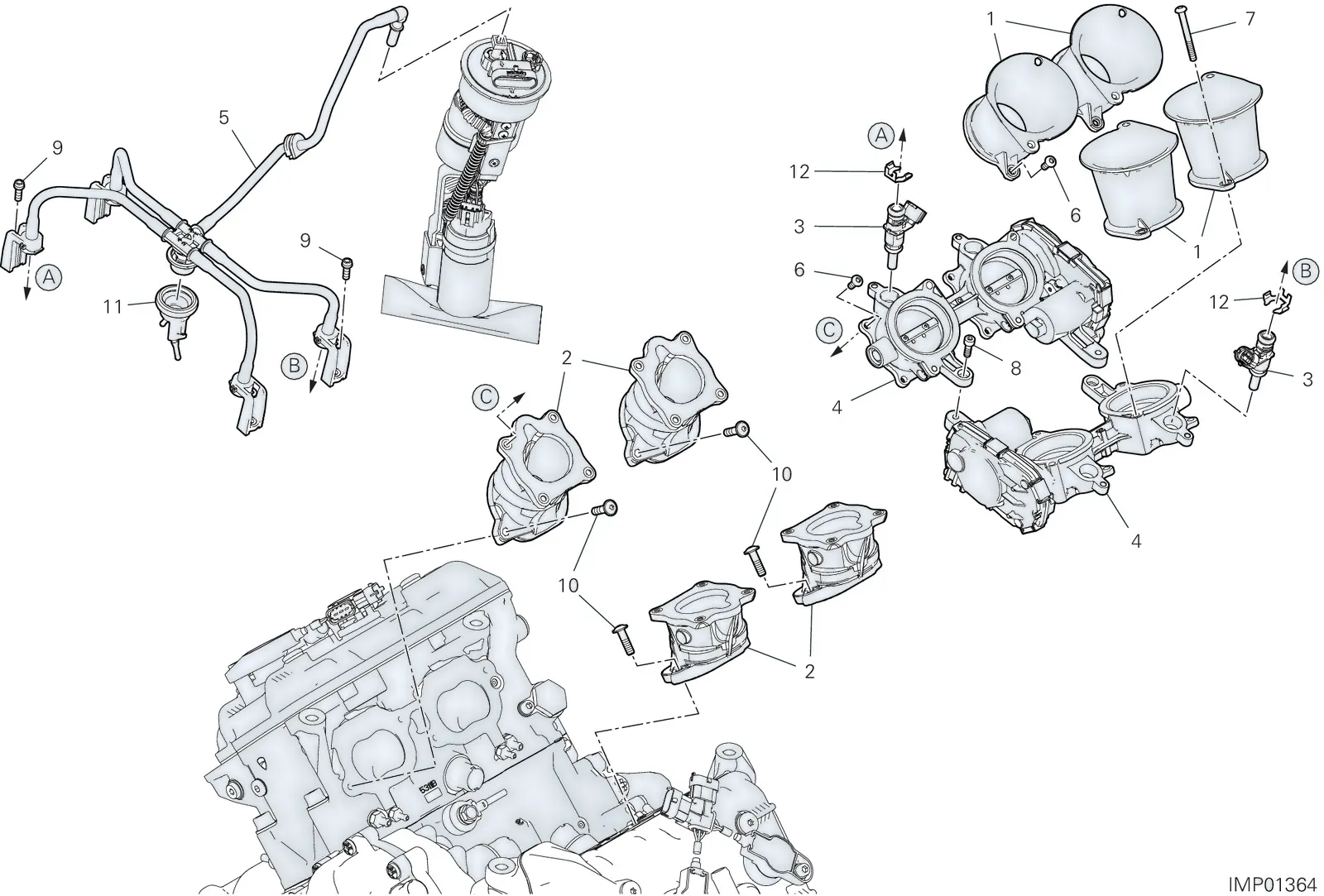

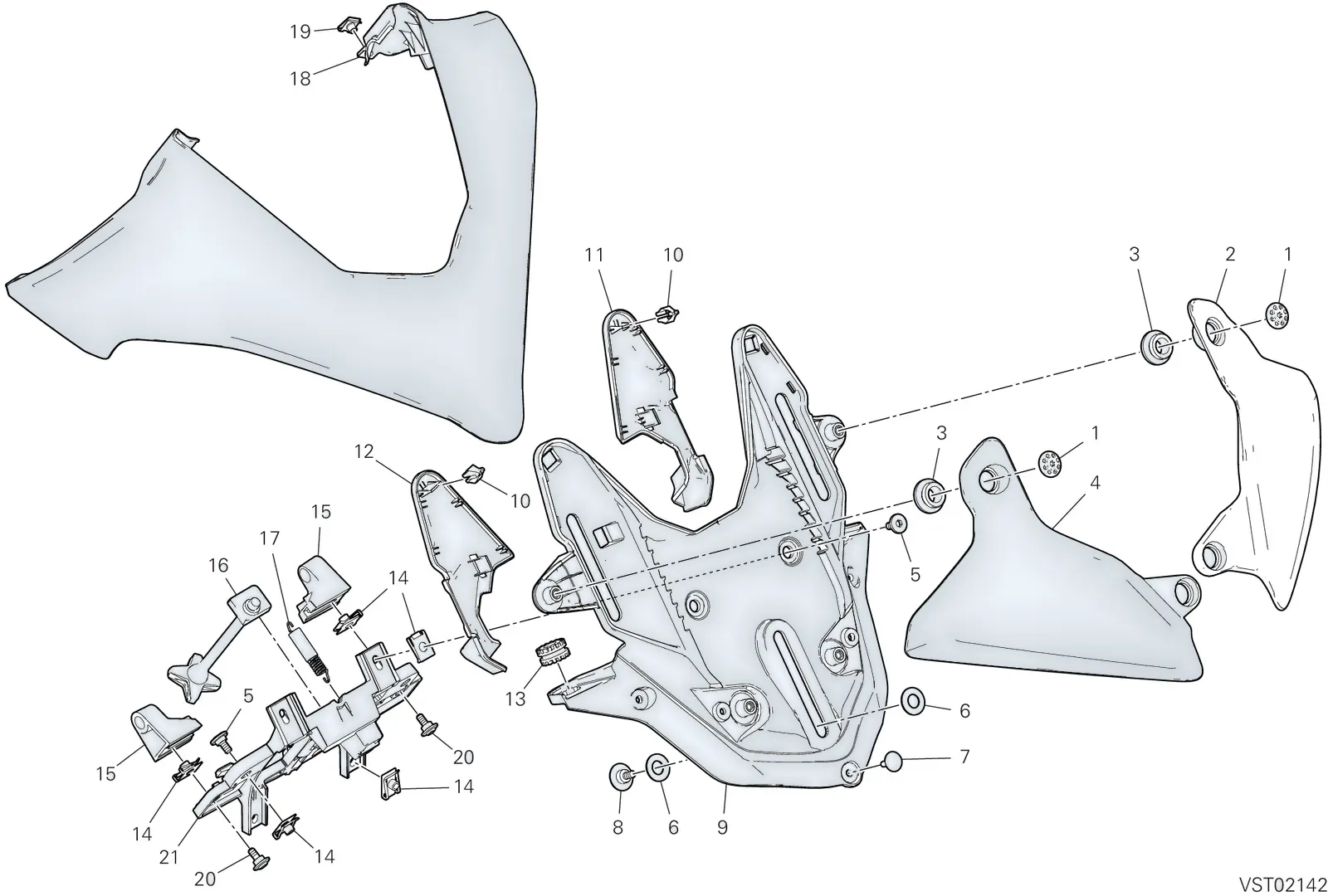

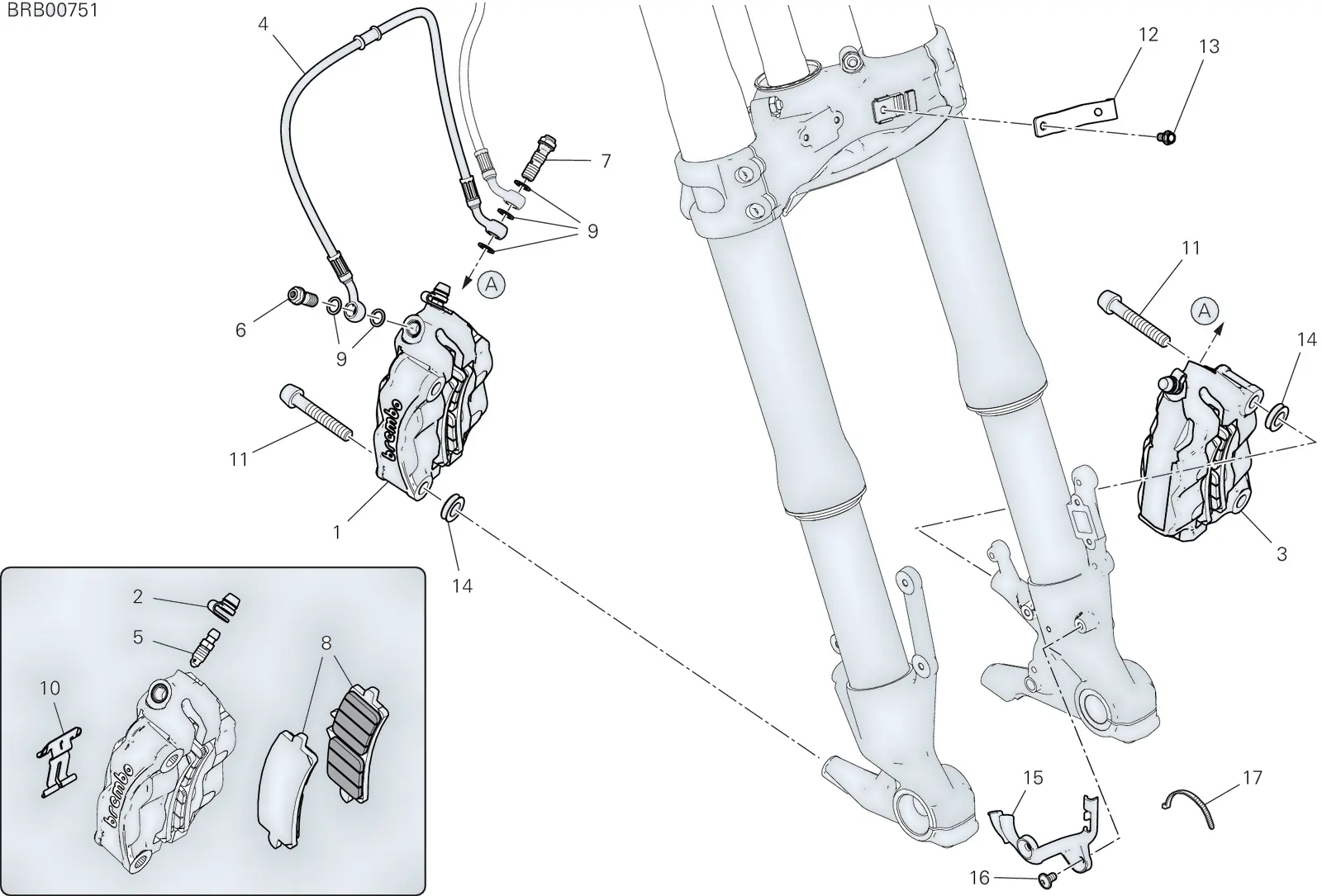

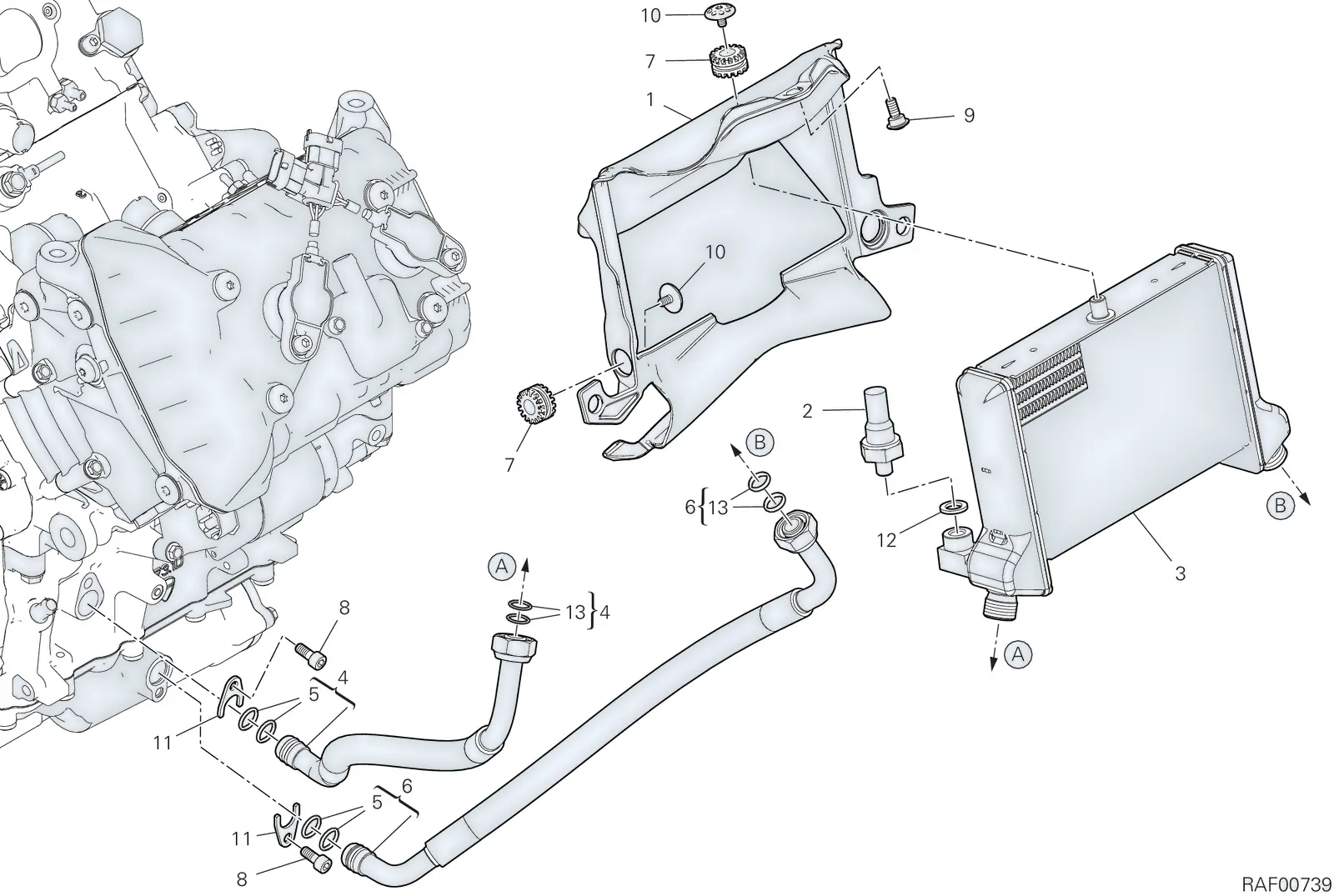

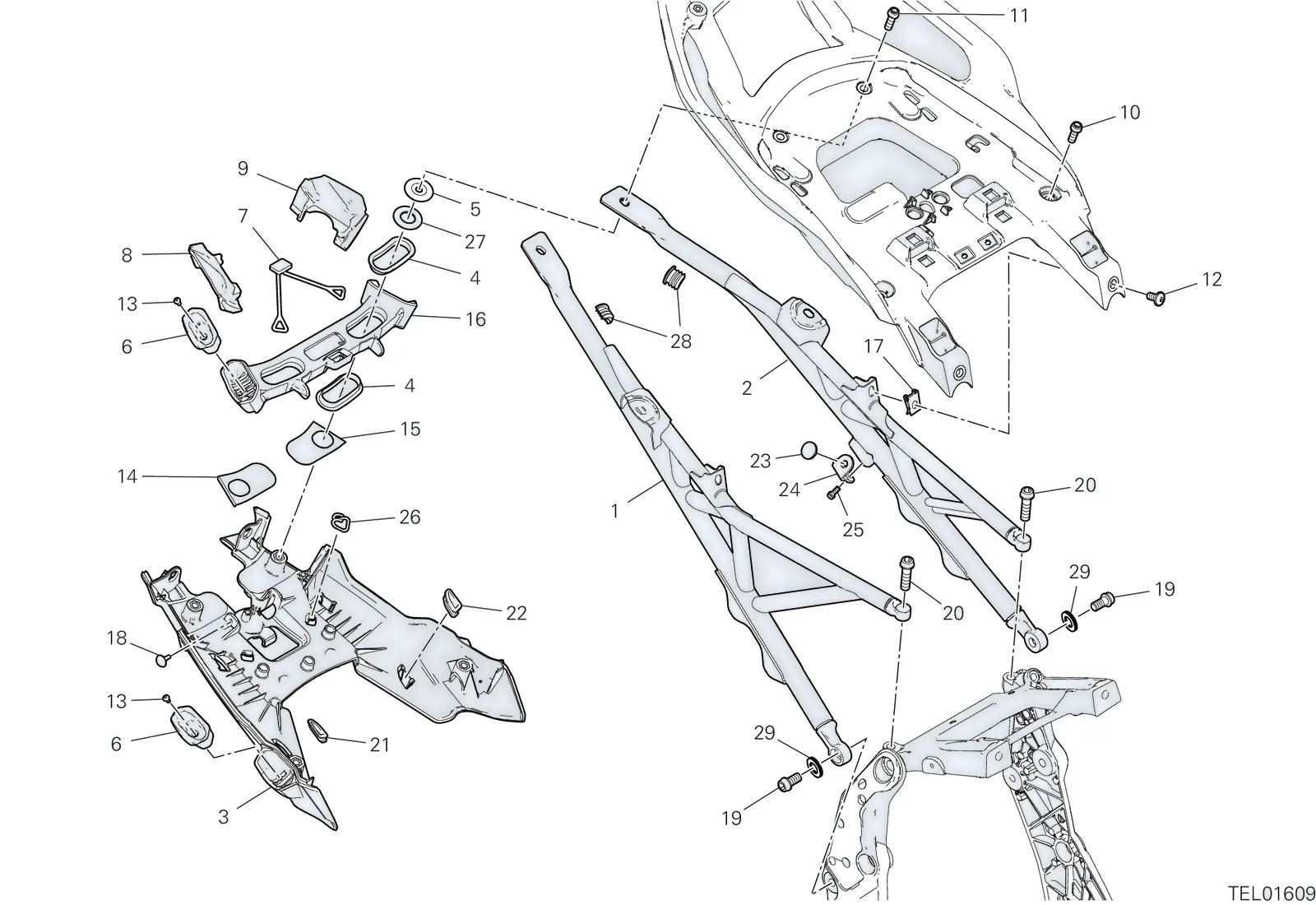

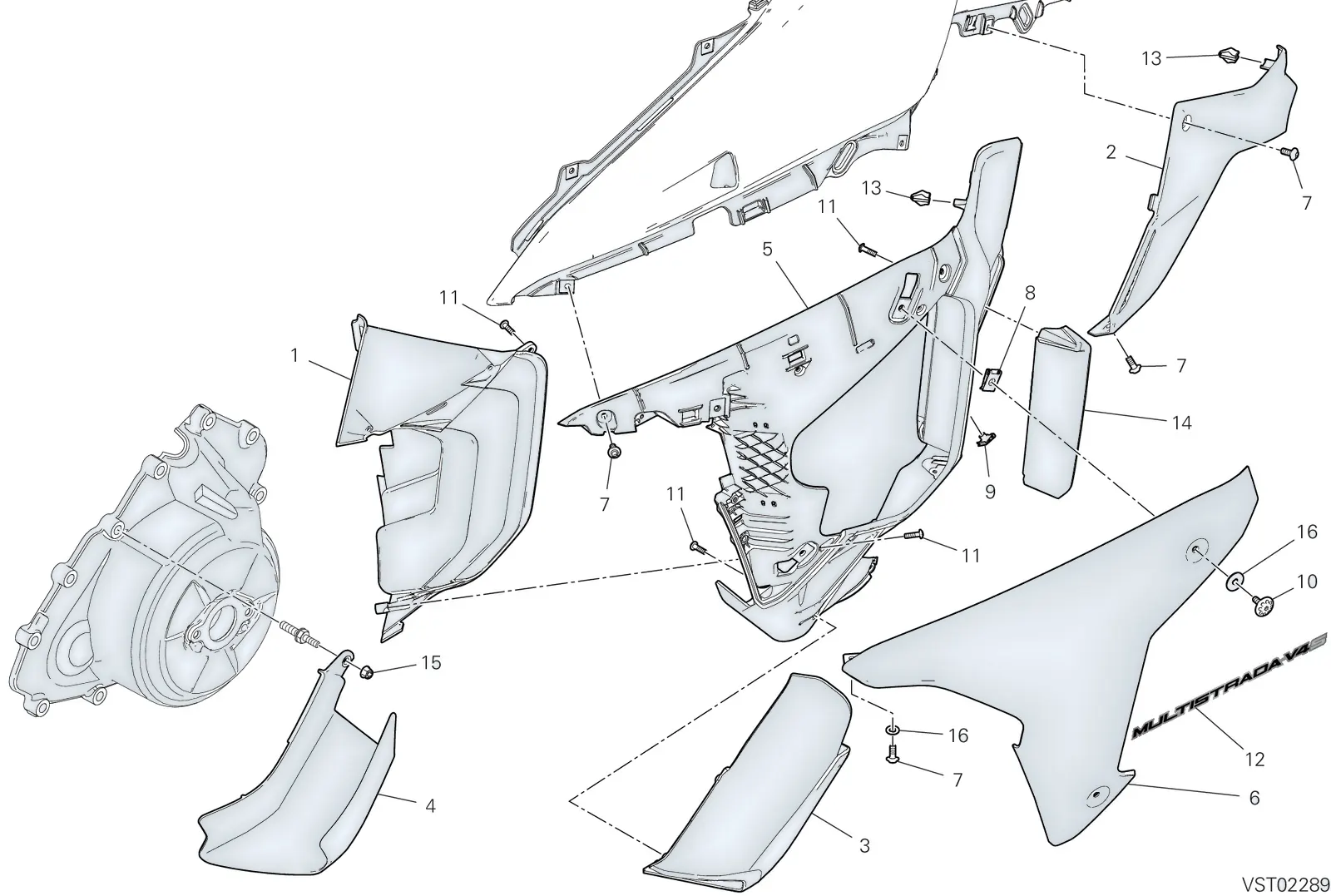

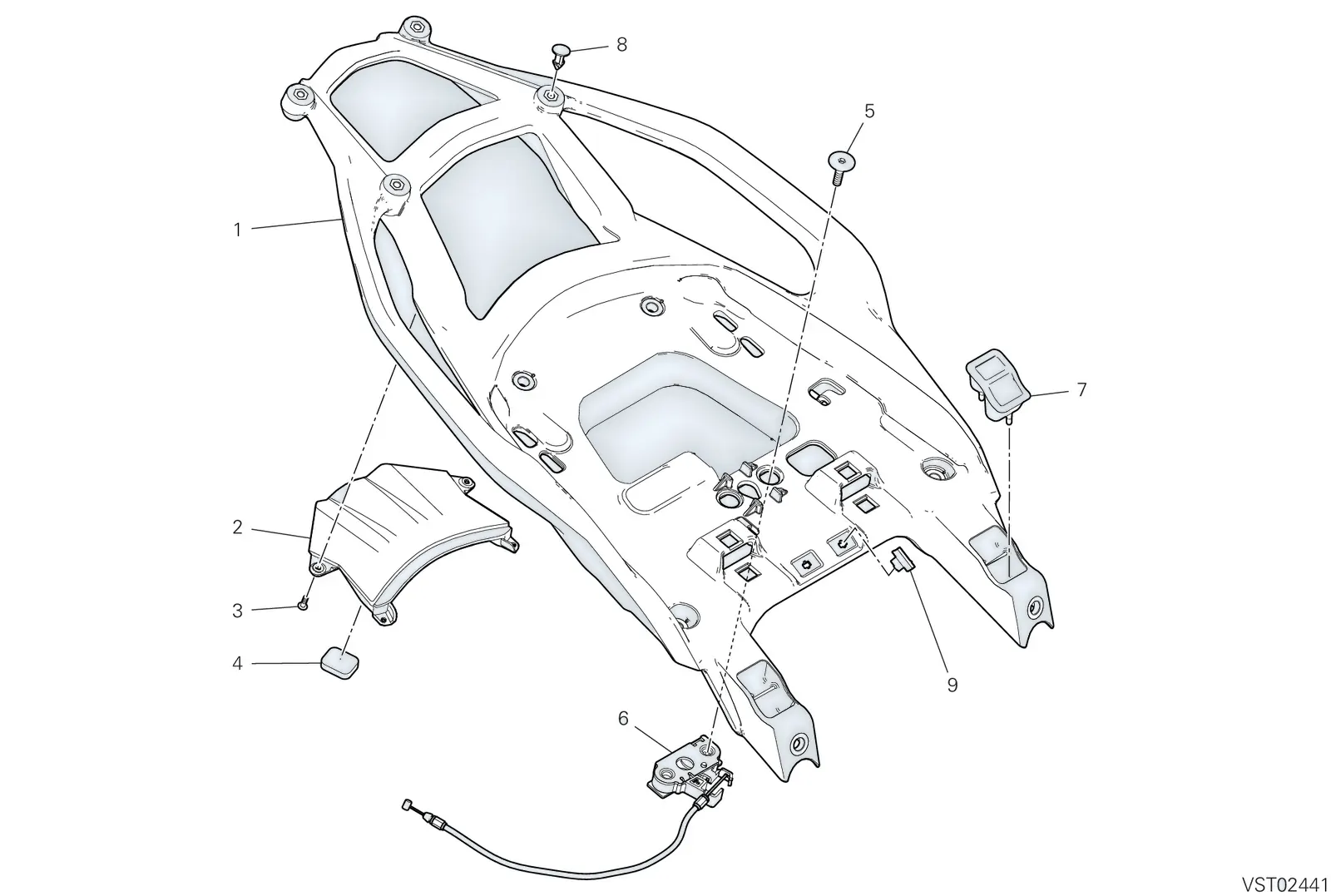

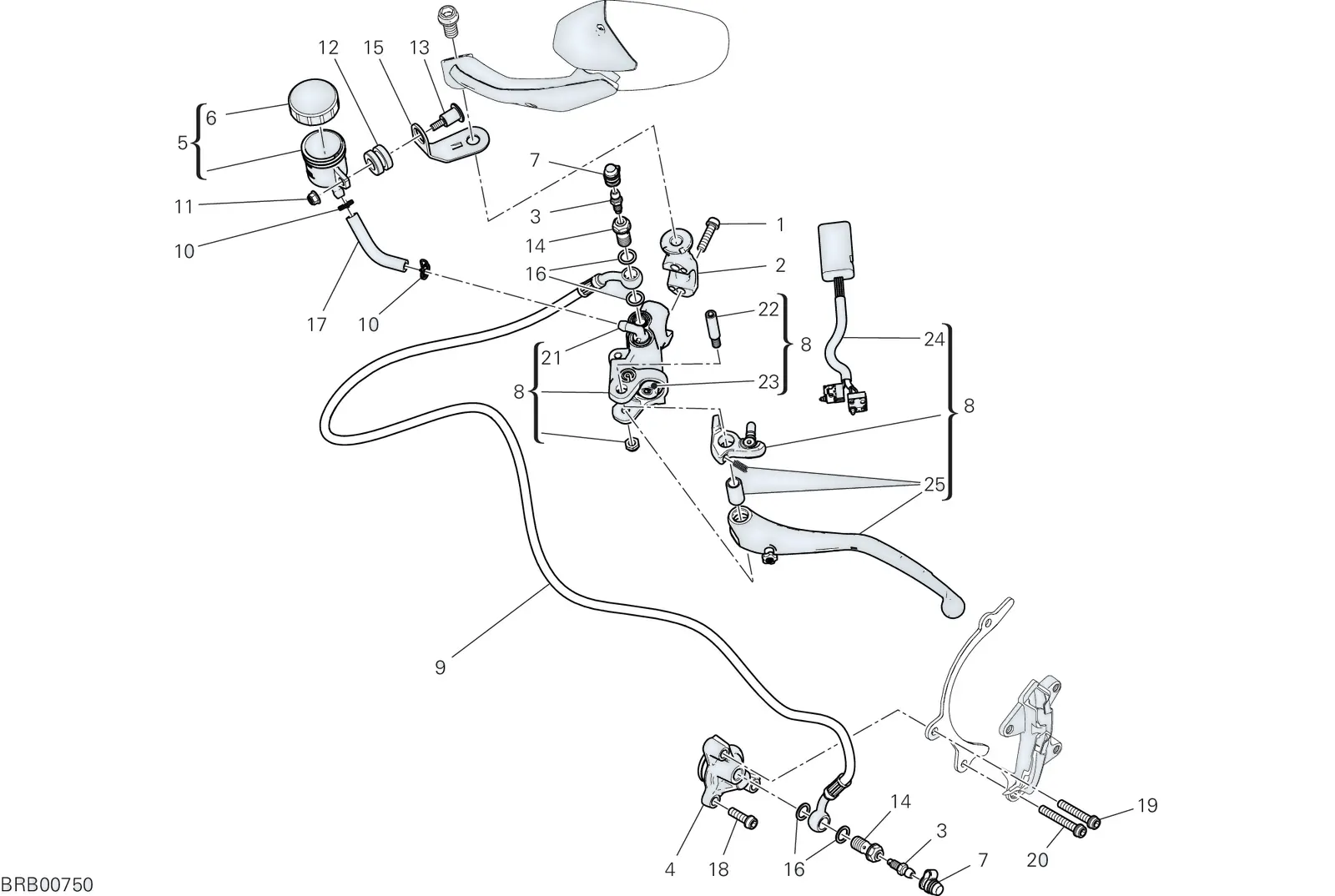

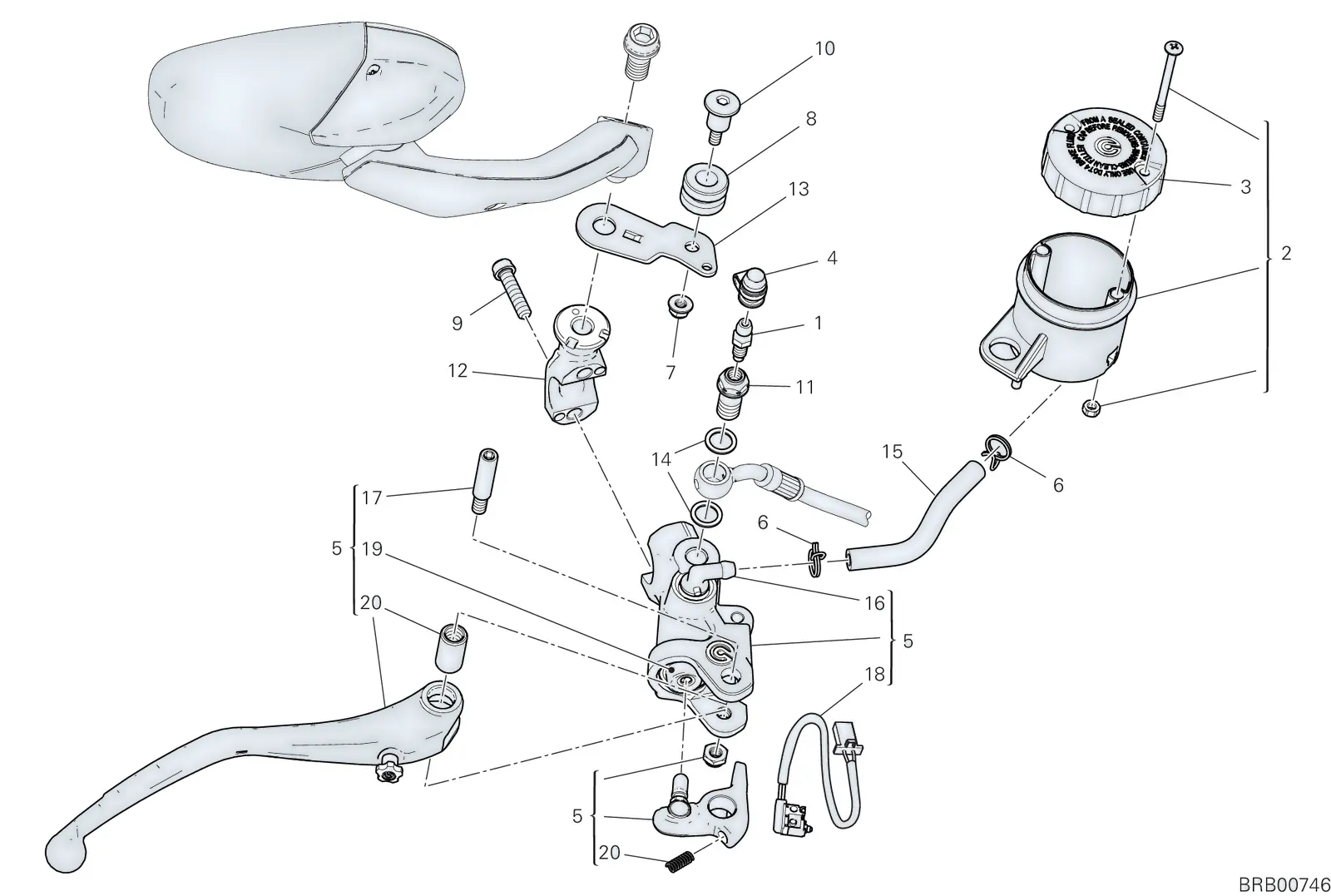

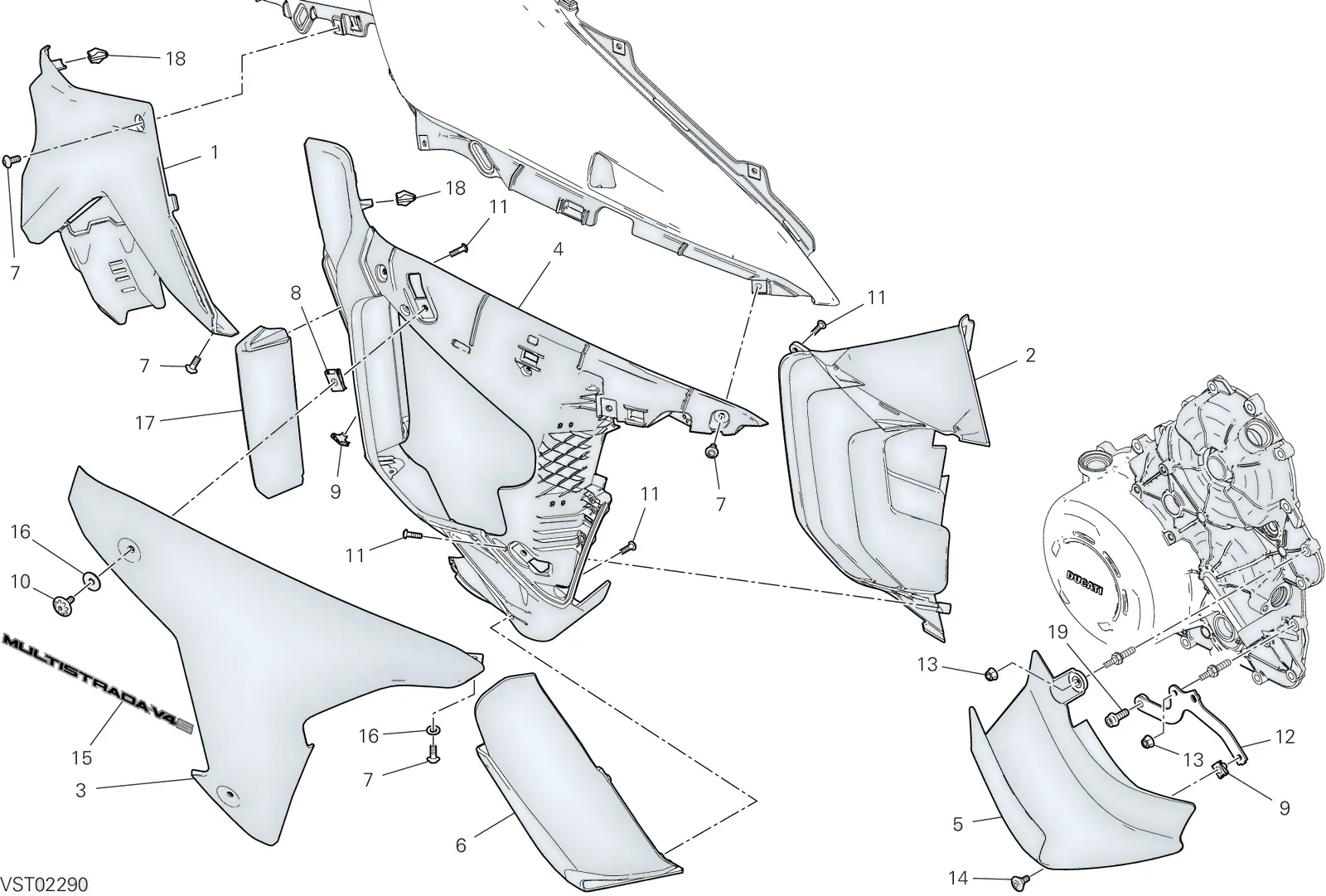

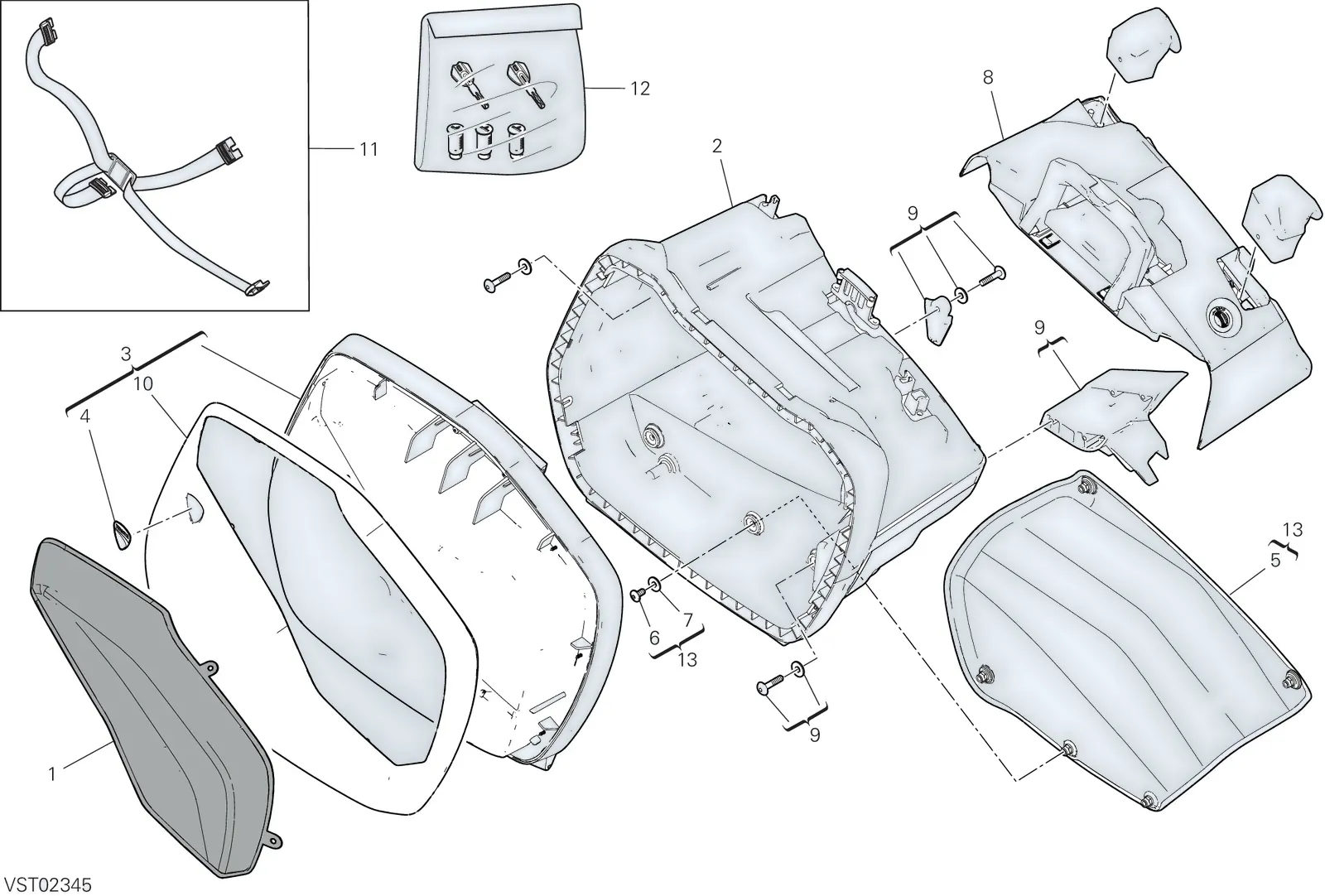

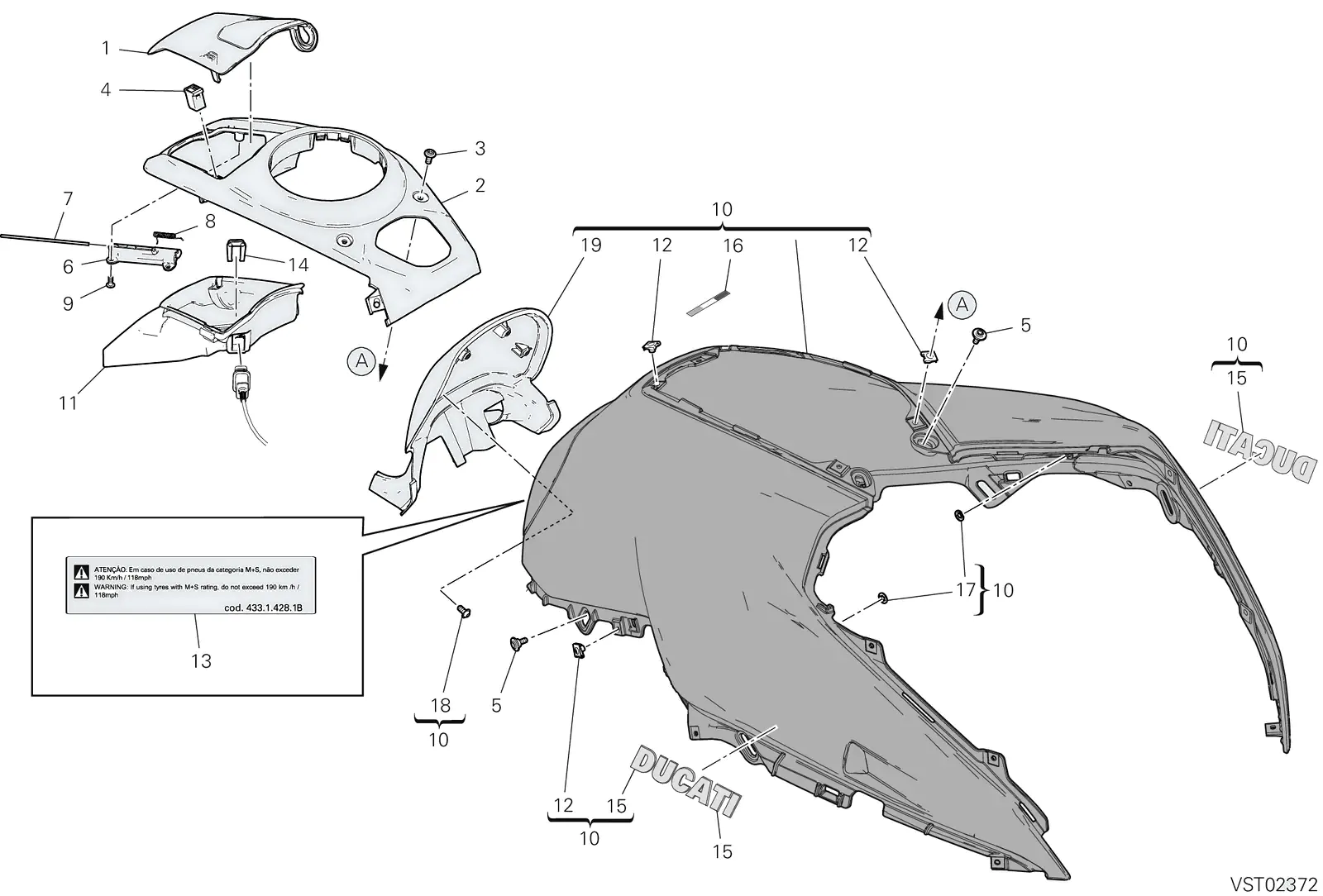

DESCANSO16ADESCANSO15 peçasPINHÃO – CORRENTE17APINHÃO – CORRENTE11 peçasGRUPO BASE DE DIREÇÃO18AGRUPO BASE DE DIREÇÃO15 peçasFORQUILHA DIANTEIRA18BFORQUILHA DIANTEIRA14 peçasBRAÇO OSCILANTE TRASEIRO19ABRAÇO OSCILANTE TRASEIRO33 peçasBOMBA DE FREIO DIANTEIRO20ABOMBA DE FREIO DIANTEIRO20 peçasSISTEMA DE FREIO DIANTEIRO20BSISTEMA DE FREIO DIANTEIRO17 peçasSISTEMA ABS20CSISTEMA ABS22 peçasSISTEMA DE FREIO TRASEIRO20DSISTEMA DE FREIO TRASEIRO32 peçasSUPORTE PARA CHAPA DE PLACA21ASUPORTE PARA CHAPA DE PLACA25 peçasHANDLEBAR AND CONTROLS22AHANDLEBAR AND CONTROLS24 peçasBOMBA COMANDO EMBREAGEM22BBOMBA COMANDO EMBREAGEM25 peçasAMORTECEDOR TRASEIRO23AAMORTECEDOR TRASEIRO16 peçasPARALAMA DIANTEIRO24APARALAMA DIANTEIRO7 peçasRADIADOR DE ÁGUA DIREITO25ARADIADOR DE ÁGUA DIREITO20 peçasRADIADOR DE ÁGUA ESQUERDO25BRADIADOR DE ÁGUA ESQUERDO18 peçasSISTEMA DE ARREFECIMENTO25CSISTEMA DE ARREFECIMENTO23 peçasPEDALEIRAS ESQUERDAS26APEDALEIRAS ESQUERDAS24 peçasPEDALEIRAS DIREITAS26BPEDALEIRAS DIREITAS10 peçasPEDALEIRAS TRASEIRAS26CPEDALEIRAS TRASEIRAS15 peçasPARALAMA TRASEIRO27APARALAMA TRASEIRO2 peçasRODA DIANTEIRA28ARODA DIANTEIRA17 peçasRODA TRASEIRA29ARODA TRASEIRA22 peçasTANQUE30ATANQUE18 peçasBOMBA DE COMBUSTÍVEL30BBOMBA DE COMBUSTÍVEL6 peçasFILTRO CANISTER30CFILTRO CANISTER22 peçasCOLETOR DE ESCAPAMENTO31ACOLETOR DE ESCAPAMENTO24 peçasSILENCIADOR31BSILENCIADOR14 peçasSISTEMA DE AR SECUNDÁRIO31CSISTEMA DE AR SECUNDÁRIO15 peçasASSENTO PARA PILOTO E PASSAGEIRO32AASSENTO PARA PILOTO E PASSAGEIRO47 peçasSUBCHASSI DIANTEIRO33ASUBCHASSI DIANTEIRO7 peçasCHASSI33BCHASSI11 peçasGRUPO PLACAS DE CHASSI33CGRUPO PLACAS DE CHASSI18 peçasSUBCHASSI TRASEIRO33DSUBCHASSI TRASEIRO29 peçasRADIADOR ÓLEO34ARADIADOR ÓLEO13 peçasADMISSÃO DE AR - RESPIRO DO ÓLEO35AADMISSÃO DE AR - RESPIRO DO ÓLEO29 peçasCORPO BORBOLETA36ACORPO BORBOLETA12 peçasCÚPULA37ACÚPULA17 peçasSUPORTE PARA CÚPULA37BSUPORTE PARA CÚPULA21 peçasCONDUTOR DE AR37CCONDUTOR DE AR13 peçasCOBERTURA DO TANQUE37DCOBERTURA DO TANQUE19 peçasFLANCO DIREITO37EFLANCO DIREITO19 peçasFLANCO ESQUERDO37FFLANCO ESQUERDO16 peçasPROTETOR DE CÁRTER37GPROTETOR DE CÁRTER18 peçasALÇA TRASEIRA37HALÇA TRASEIRA9 peçasBOLSAS LATERAIS38ABOLSAS LATERAIS7 peçasBOLSA ESQUERDA38BBOLSA ESQUERDA9 peçasBOLSA DIREITA38CBOLSA DIREITA13 peças

Motor

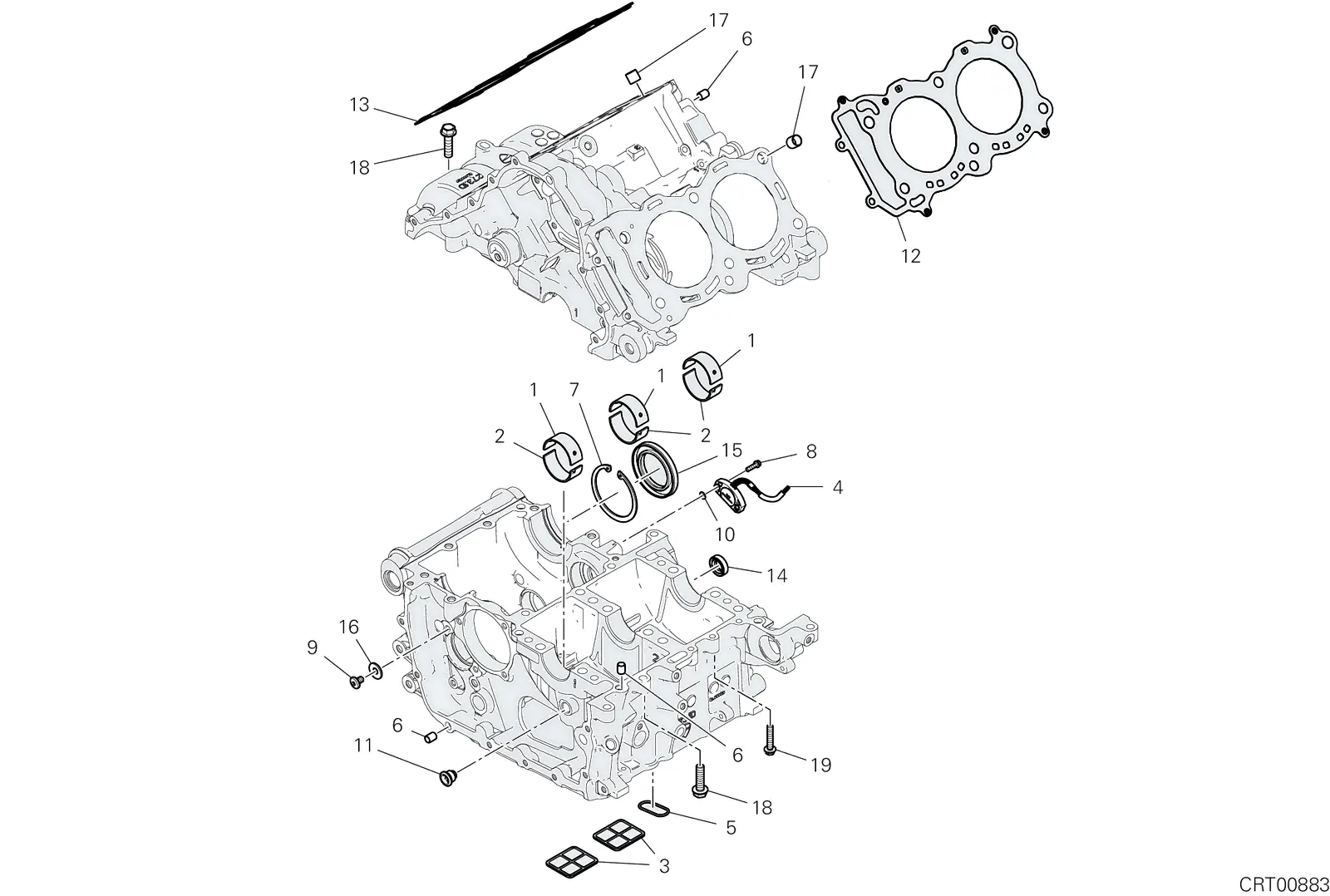

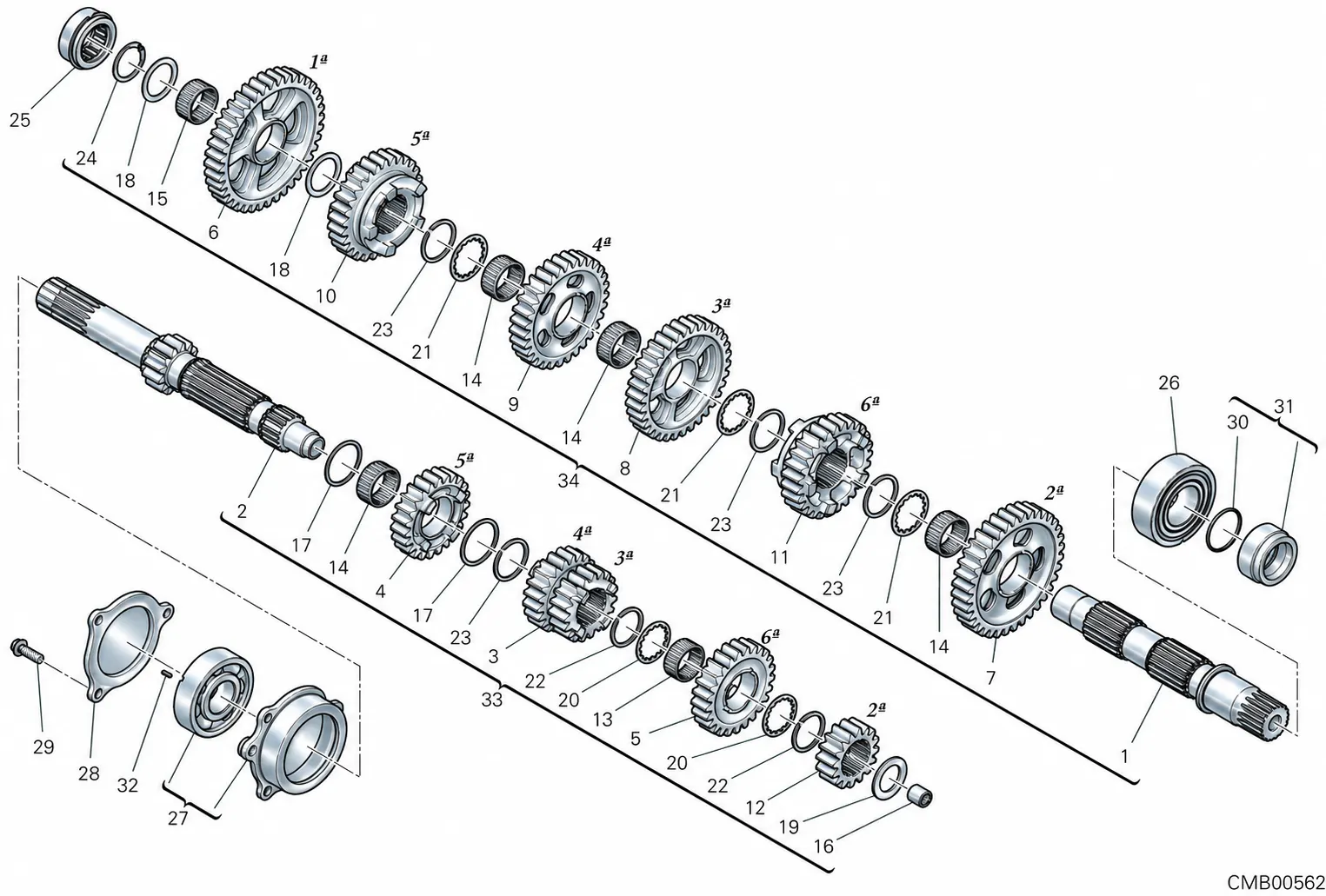

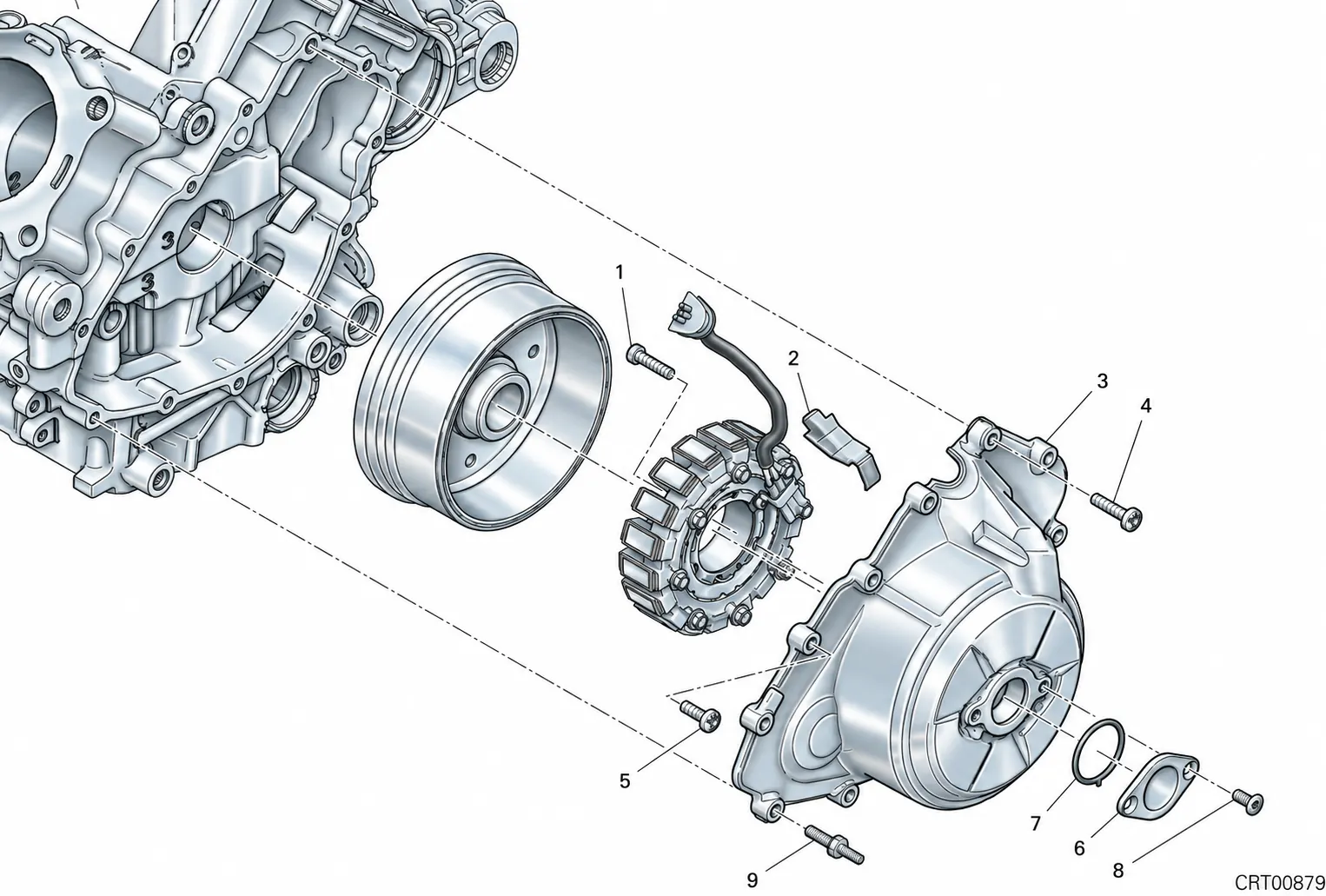

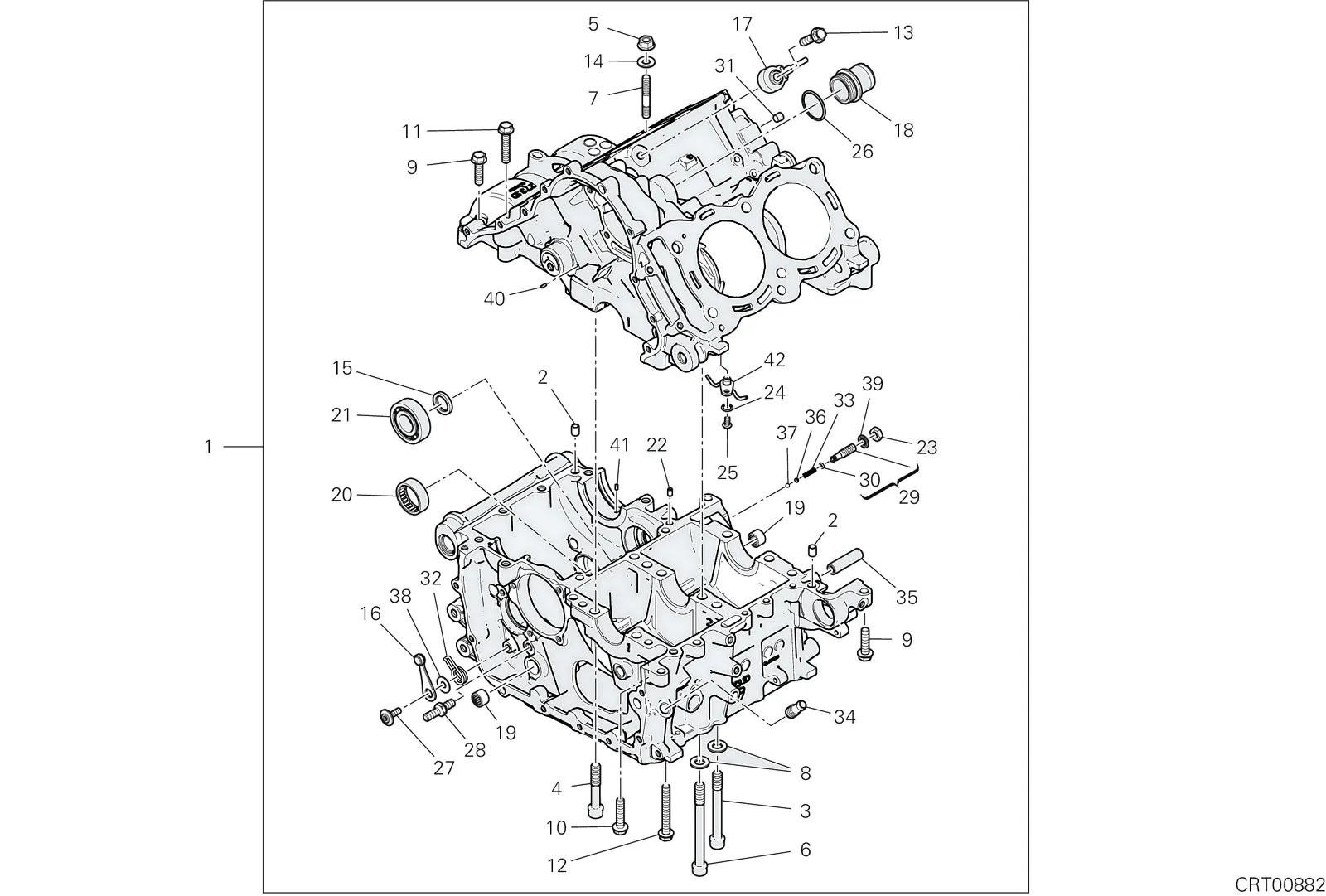

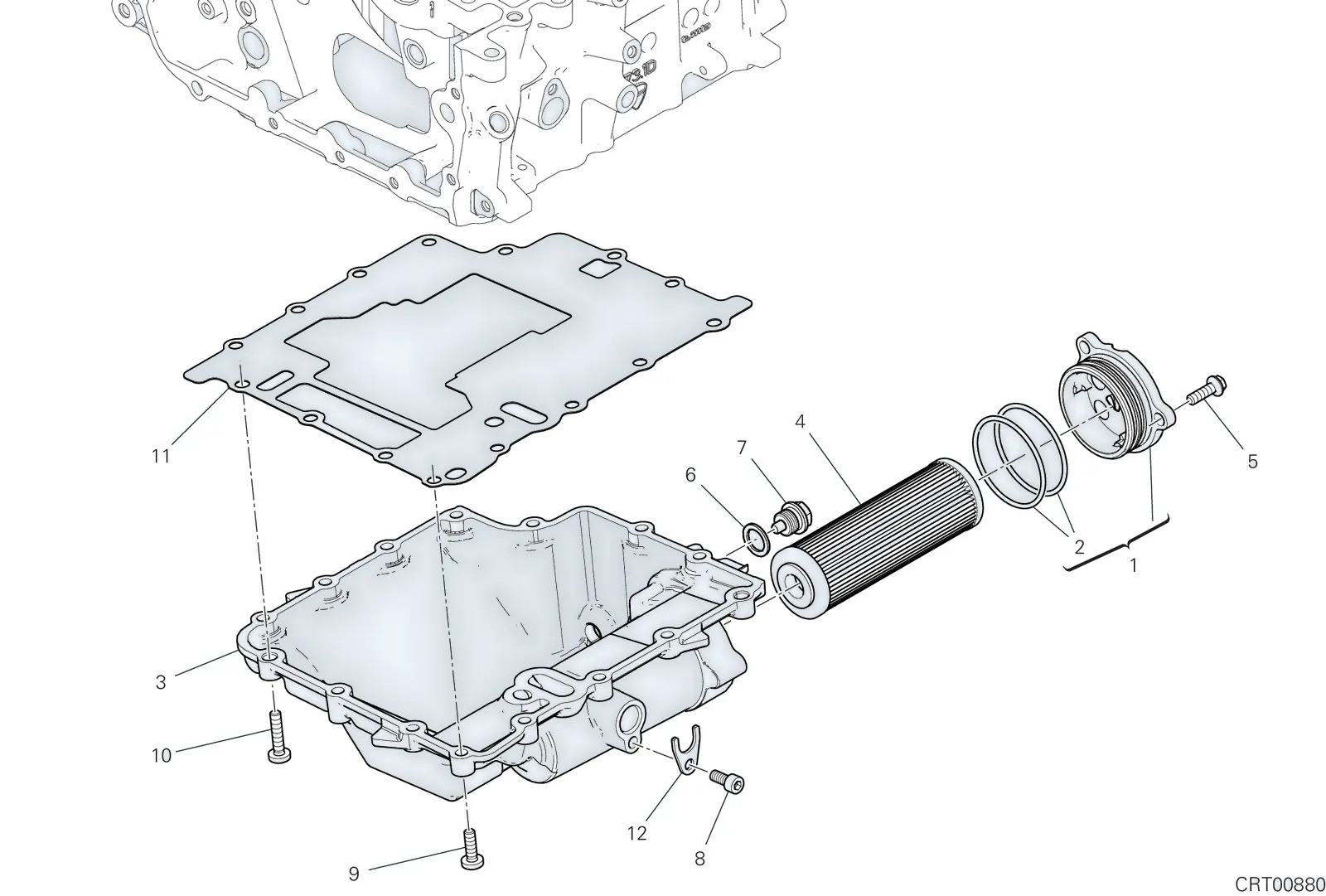

COMANDO CÂMBIO02ACOMANDO CÂMBIO18 peçasCÂMBIO03ACÂMBIO34 peçasEMBREAGEM03BEMBREAGEM24 peçasTAMPA DA EMBREAGEM04ATAMPA DA EMBREAGEM38 peçasTAMPA DO ALTERNADOR04BTAMPA DO ALTERNADOR9 peçasCÁRTER DE ÓLEO04CCÁRTER DE ÓLEO12 peçasBIELAS05ABIELAS16 peçasCILINDROS - PISTÕES06ACILINDROS - PISTÕES4 peçasTRANSMISSÃO07ATRANSMISSÃO7 peçasBOMBA DE ÓLEO08ABOMBA DE ÓLEO14 peçasPAR DE SEMICÁRTERS09APAR DE SEMICÁRTERS42 peçasPAR DE SEMICÁRTERS09BPAR DE SEMICÁRTERS27 peçasBOMBA DE ÁGUA10ABOMBA DE ÁGUA7 peçasPARTIDA ELÉTRICA11APARTIDA ELÉTRICA15 peçasCABEÇOTE DIANTEIRO – DISTRIBUIÇÃO12ACABEÇOTE DIANTEIRO – DISTRIBUIÇÃO30 peçasCABEÇOTE TRASEIRO – DISTRIBUIÇÃO12BCABEÇOTE TRASEIRO – DISTRIBUIÇÃO30 peçasCABEÇOTE DIANTEIRO12CCABEÇOTE DIANTEIRO53 peçasCABEÇOTE TRASEIRO12DCABEÇOTE TRASEIRO53 peças

Elétrico

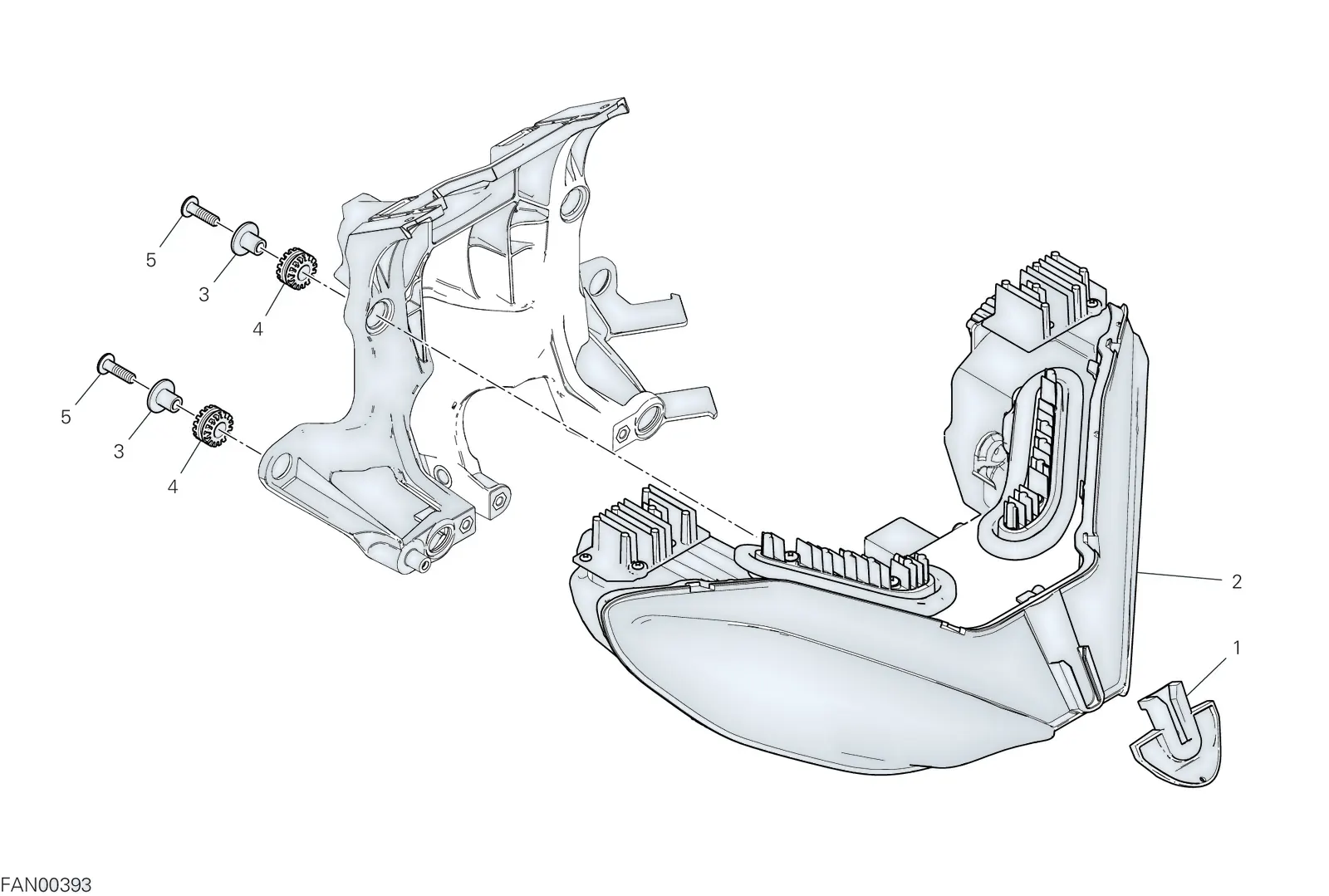

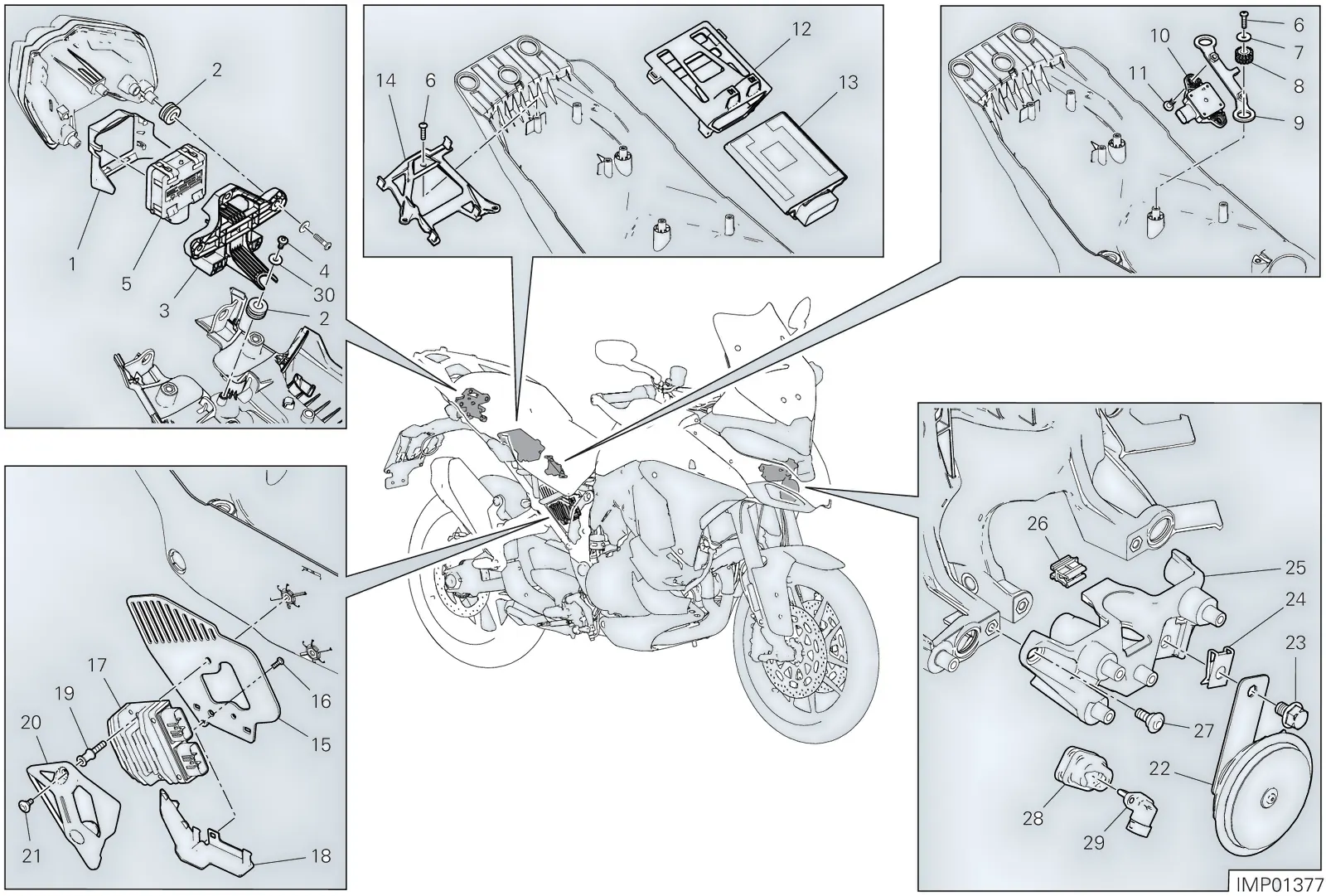

SISTEMA ELÉTRICO MOTOR13ASISTEMA ELÉTRICO MOTOR3 peçasSISTEMA ELÉTRICO VEÍCULO13BSISTEMA ELÉTRICO VEÍCULO22 peçasCENTRAL ELETRÔNICA13CCENTRAL ELETRÔNICA17 peçasSUPORTE BATERIA13DSUPORTE BATERIA34 peçasDISPOSITIVOS ELÉTRICOS13EDISPOSITIVOS ELÉTRICOS30 peçasDISPOSITIVOS ELÉTRICOS13FDISPOSITIVOS ELÉTRICOS16 peçasDISPOSITIVOS ELÉTRICOS13GDISPOSITIVOS ELÉTRICOS29 peçasFAROL DIANTEIRO14AFAROL DIANTEIRO5 peçasFAROL TRASEIRO14BFAROL TRASEIRO9 peçasINDICADORES DE DIREÇÃO14CINDICADORES DE DIREÇÃO3 peçasPAINEL DE INSTRUMENTOS15APAINEL DE INSTRUMENTOS4 peças
