DIAGRAMAS

Superbike 1098 2008

Escolha o sistema da moto e toque no desenho.

Chassi

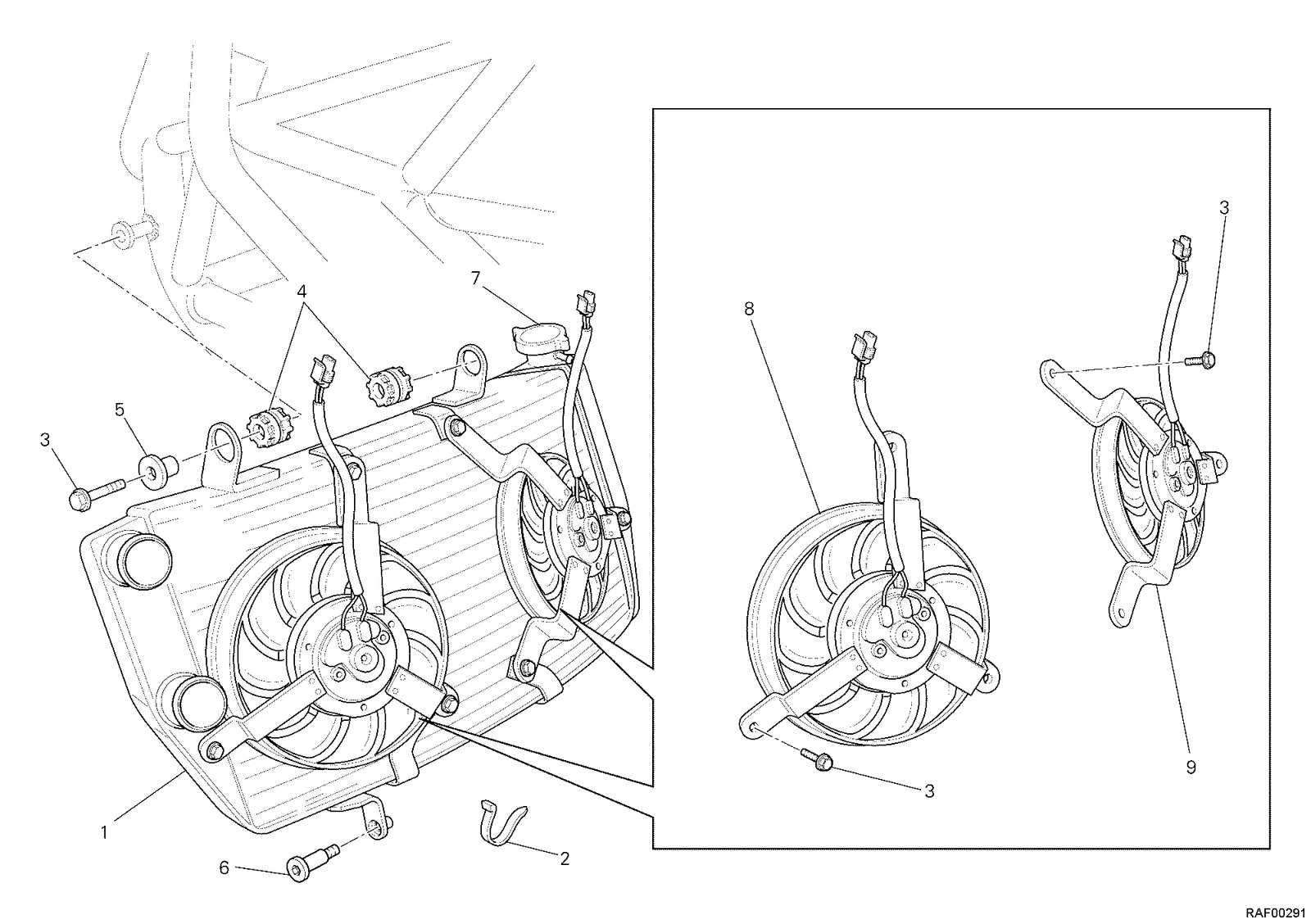

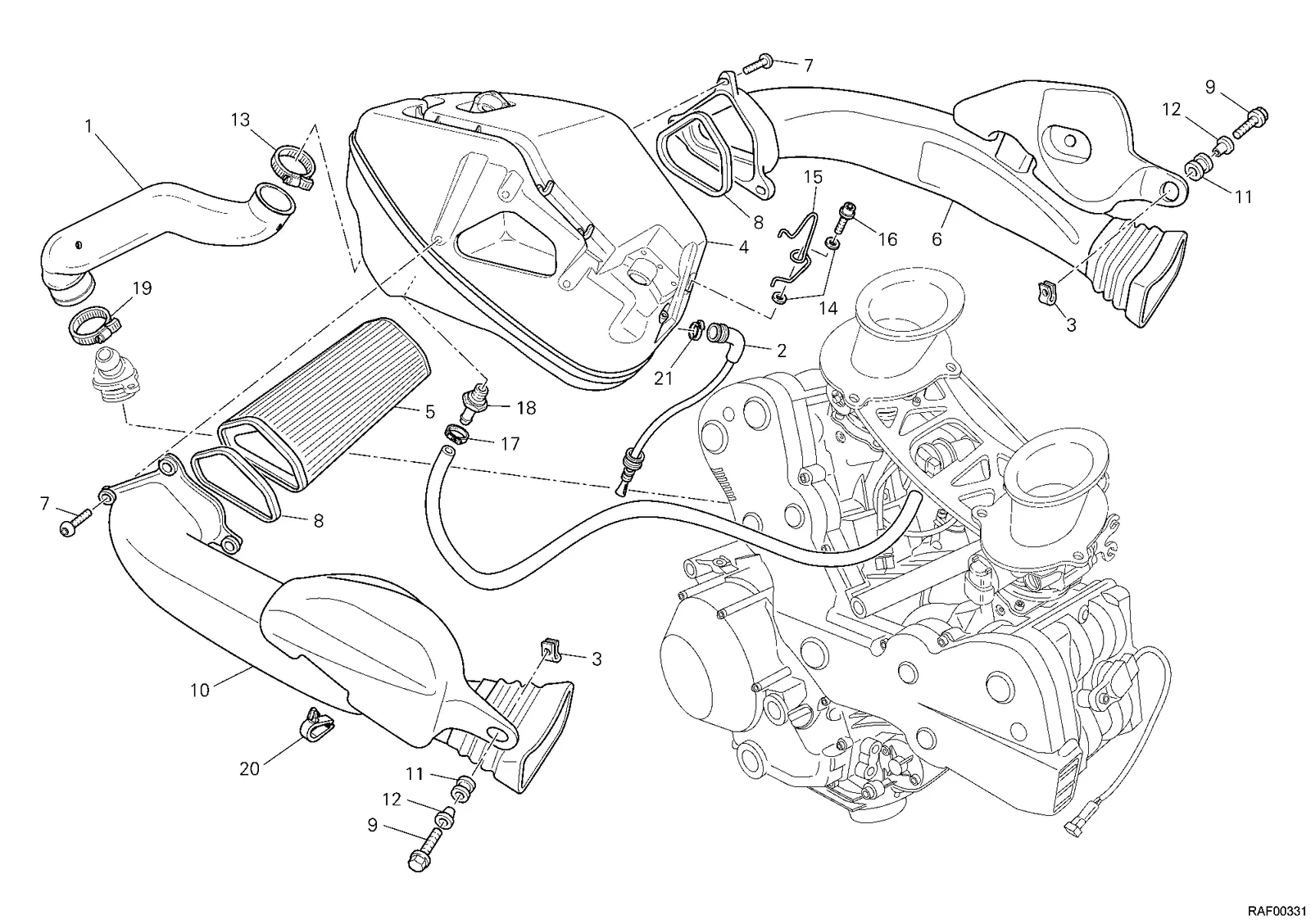

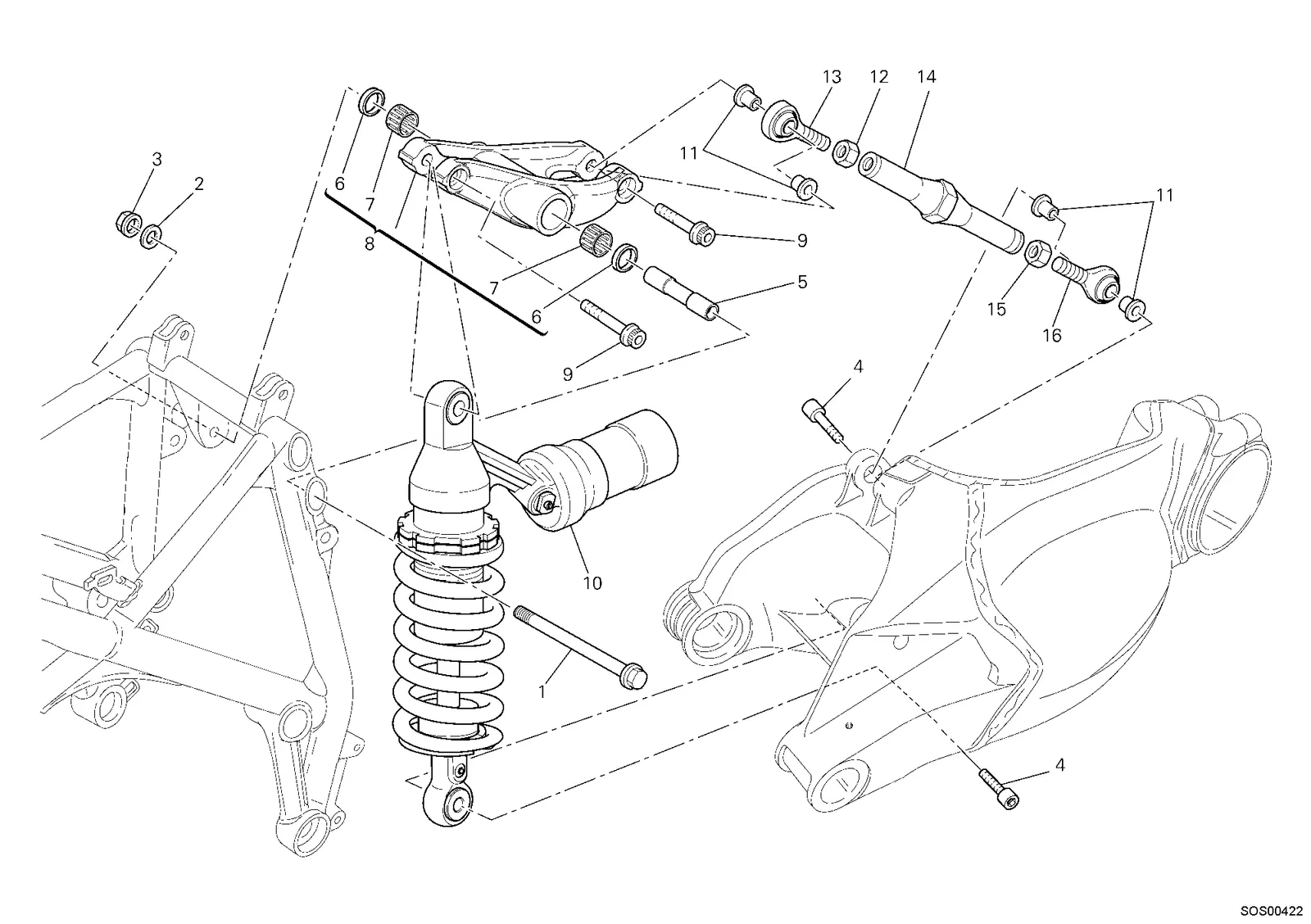

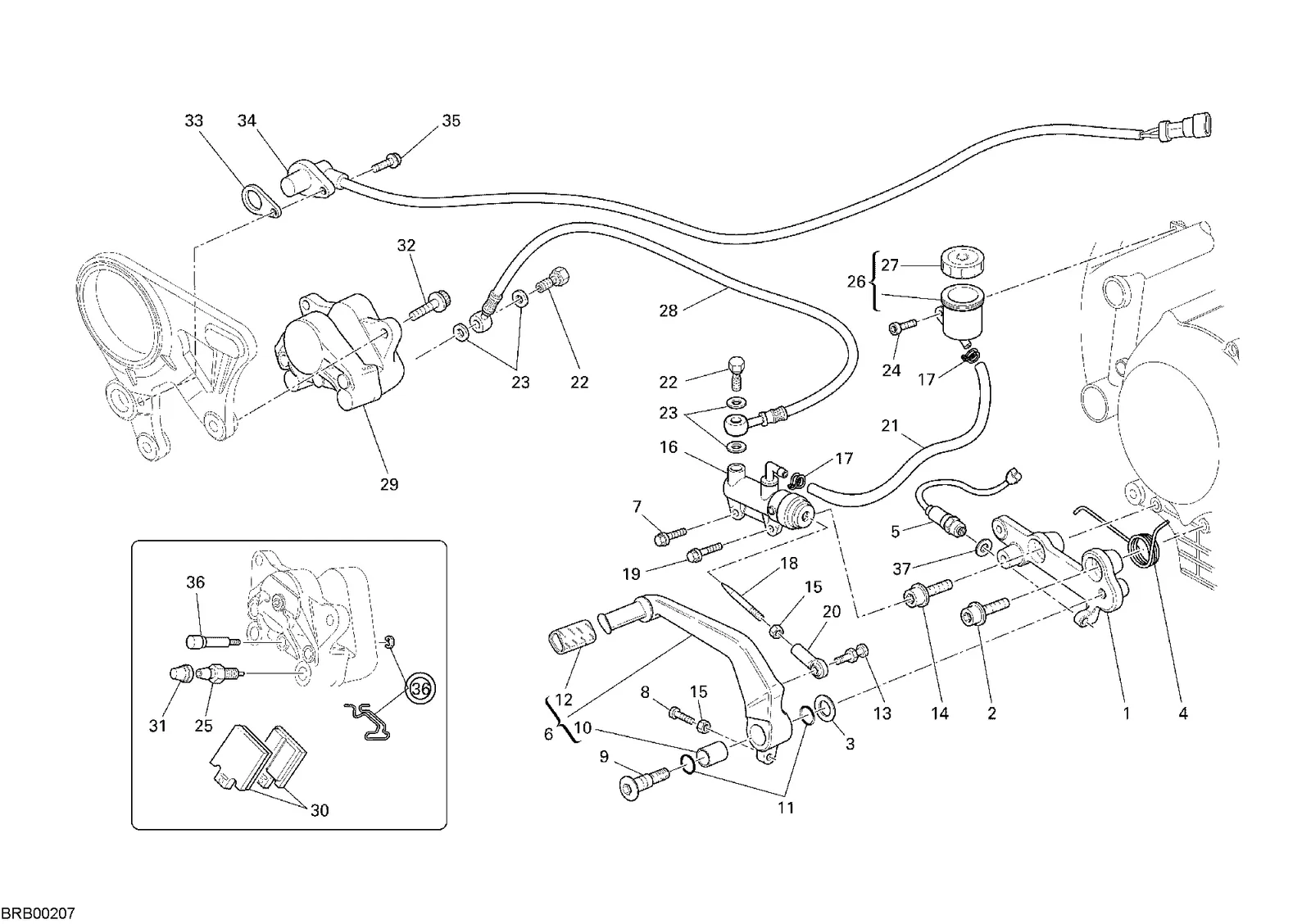

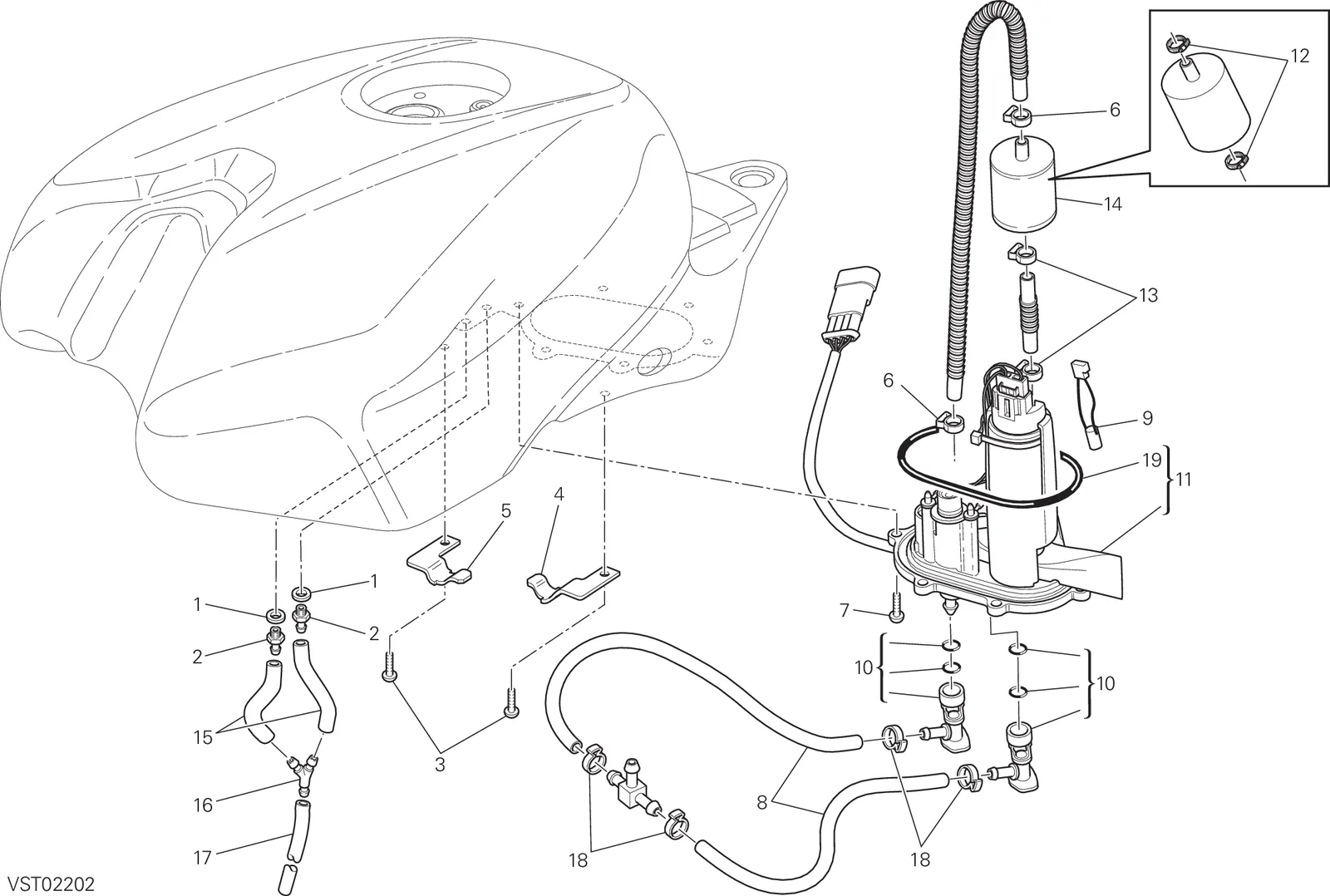

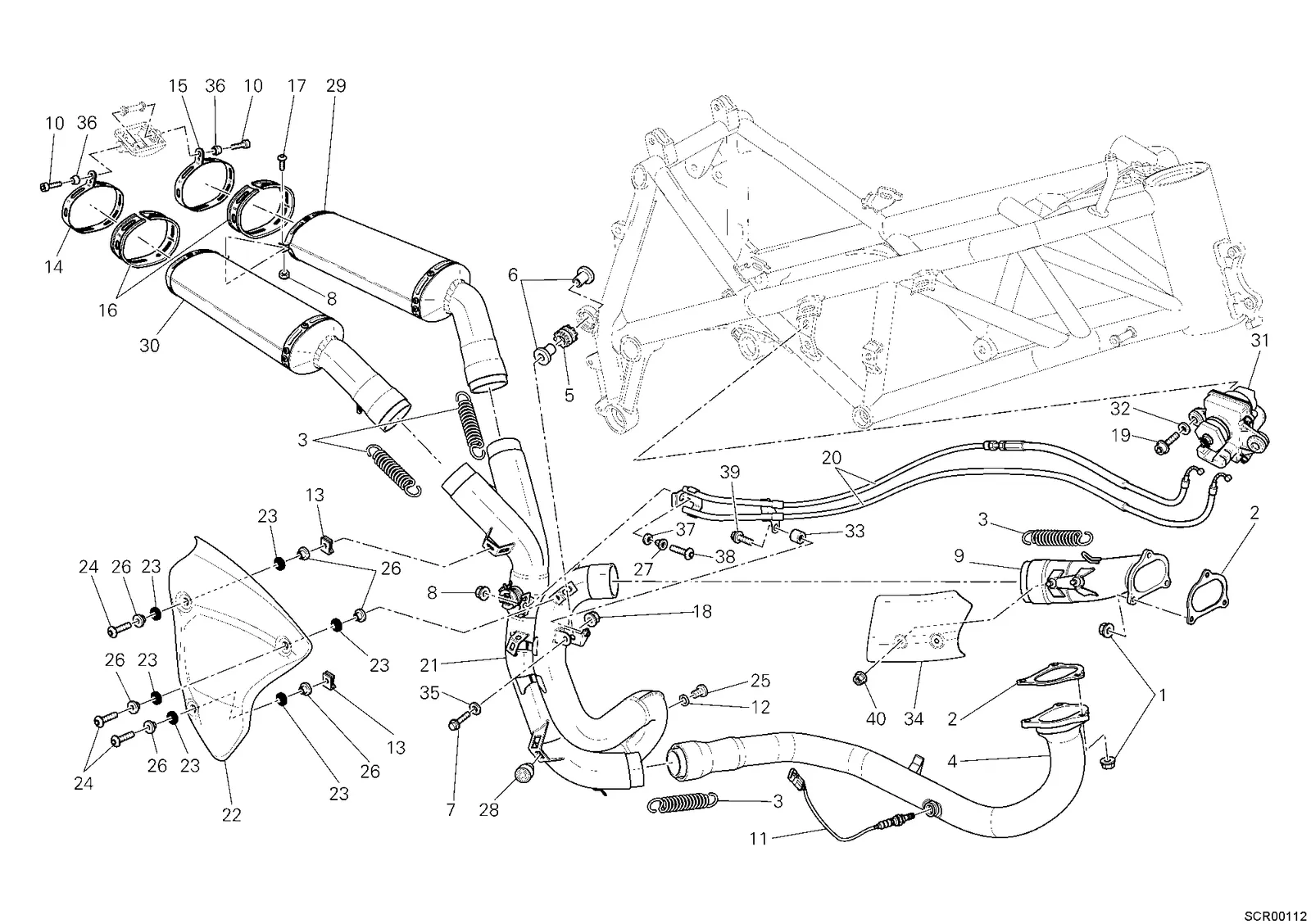

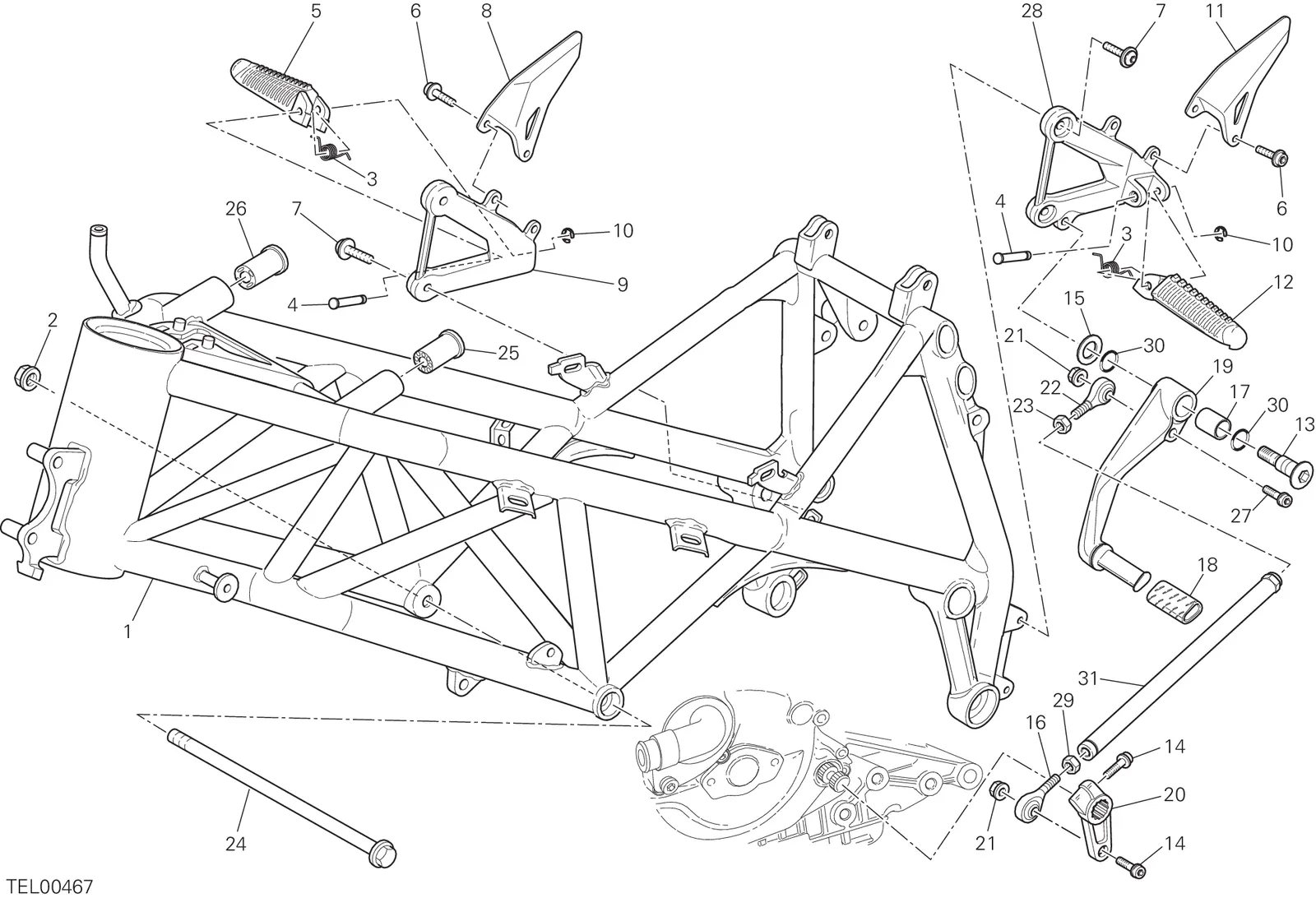

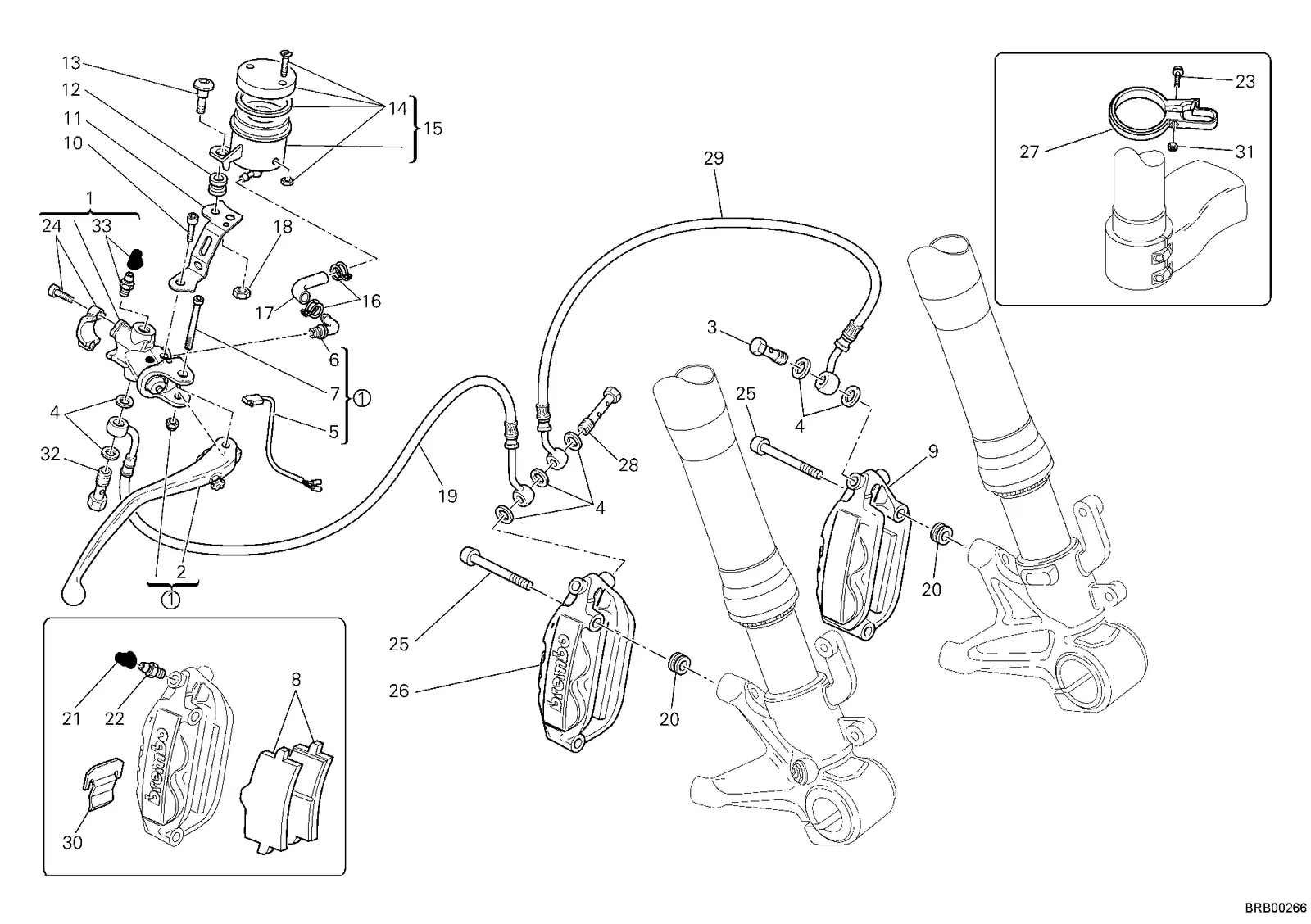

SISTEMA DE ESCAPAMENTO019SISTEMA DE ESCAPAMENTO40 peçasGUIDÃO021GUIDÃO36 peçasCHASSI022CHASSI32 peçasBOMBA DE EMBREAGEM023BOMBA DE EMBREAGEM23 peçasSISTEMA DE FREIO DIANTEIRO024SISTEMA DE FREIO DIANTEIRO33 peçasSISTEMA DE FREIO TRASEIRO025SISTEMA DE FREIO TRASEIRO37 peçasRODAS026RODAS21 peçasCHASSI TRASEIRO027CHASSI TRASEIRO15 peçasAMORTECEDOR TRASEIRO028AMORTECEDOR TRASEIRO16 peçasADMISSÃO029ADMISSÃO21 peçasRADIADOR DE ÁGUA030RADIADOR DE ÁGUA10 peçasSISTEMA DE ARREFECIMENTO031SISTEMA DE ARREFECIMENTO22 peçasTANQUE DE COMBUSTÍVEL032TANQUE DE COMBUSTÍVEL21 peçasASSENTO033ASSENTO44 peçasCÚPULA034CÚPULA29 peçasFORQUILHA DIANTEIRA21AFORQUILHA DIANTEIRA26 peçasDESCANSO LATERAL22ADESCANSO LATERAL10 peçasEIXO DA RODA TRASEIRA26AEIXO DA RODA TRASEIRA25 peçasBRAÇO OSCILANTE28ABRAÇO OSCILANTE21 peçasBOMBA DE COMBUSTÍVEL32ABOMBA DE COMBUSTÍVEL19 peçasCARENAGEM34ACARENAGEM38 peças

Motor

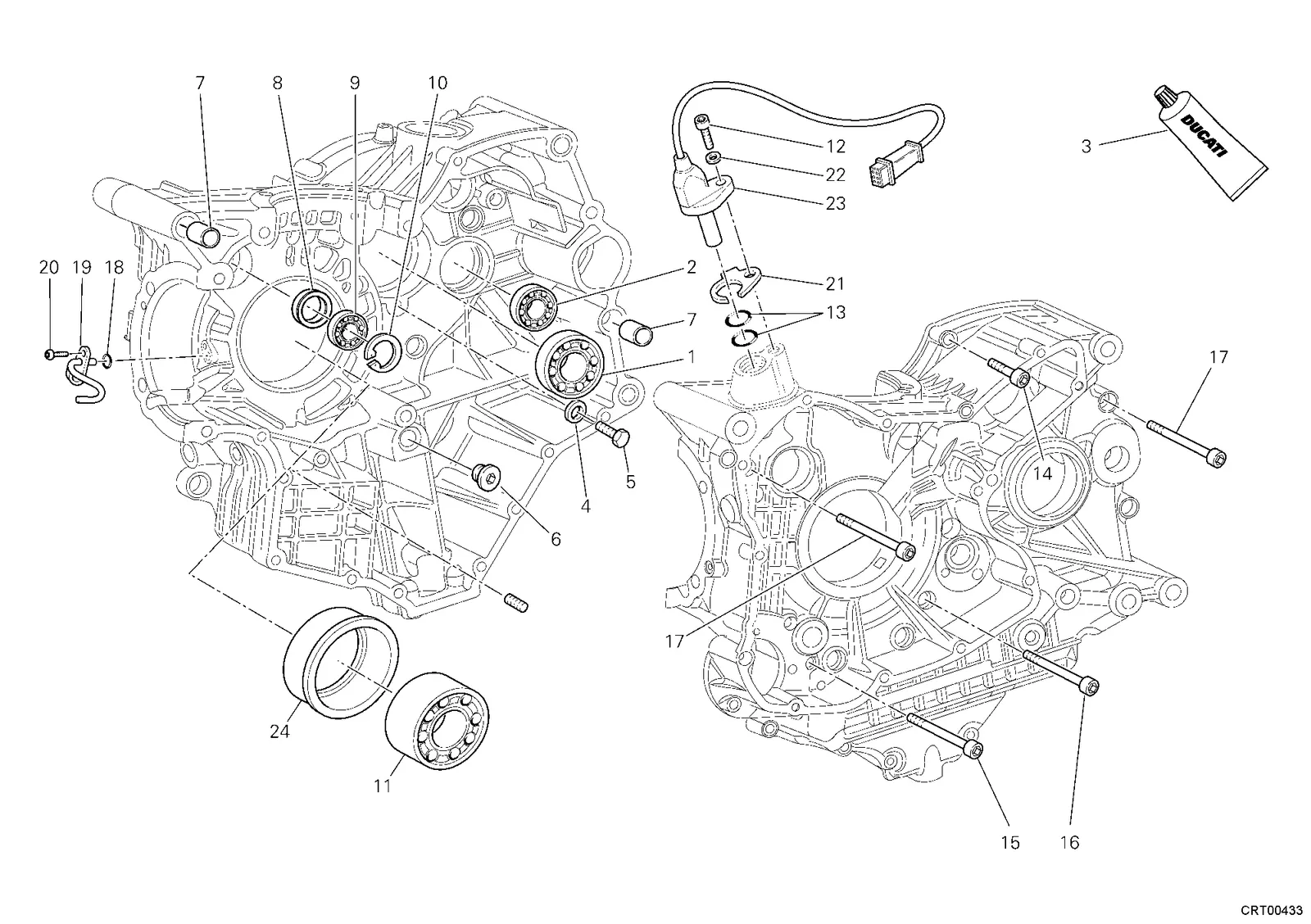

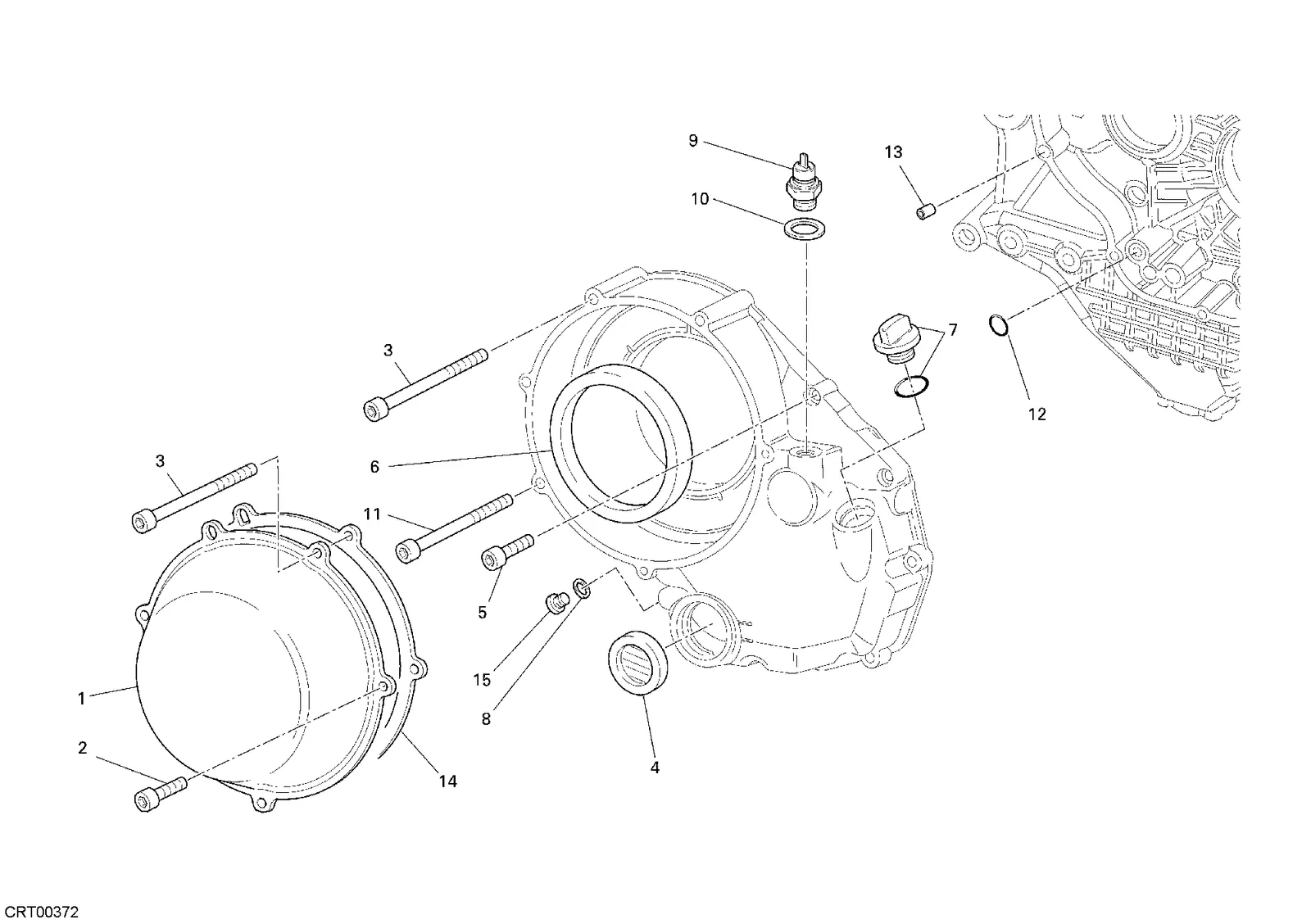

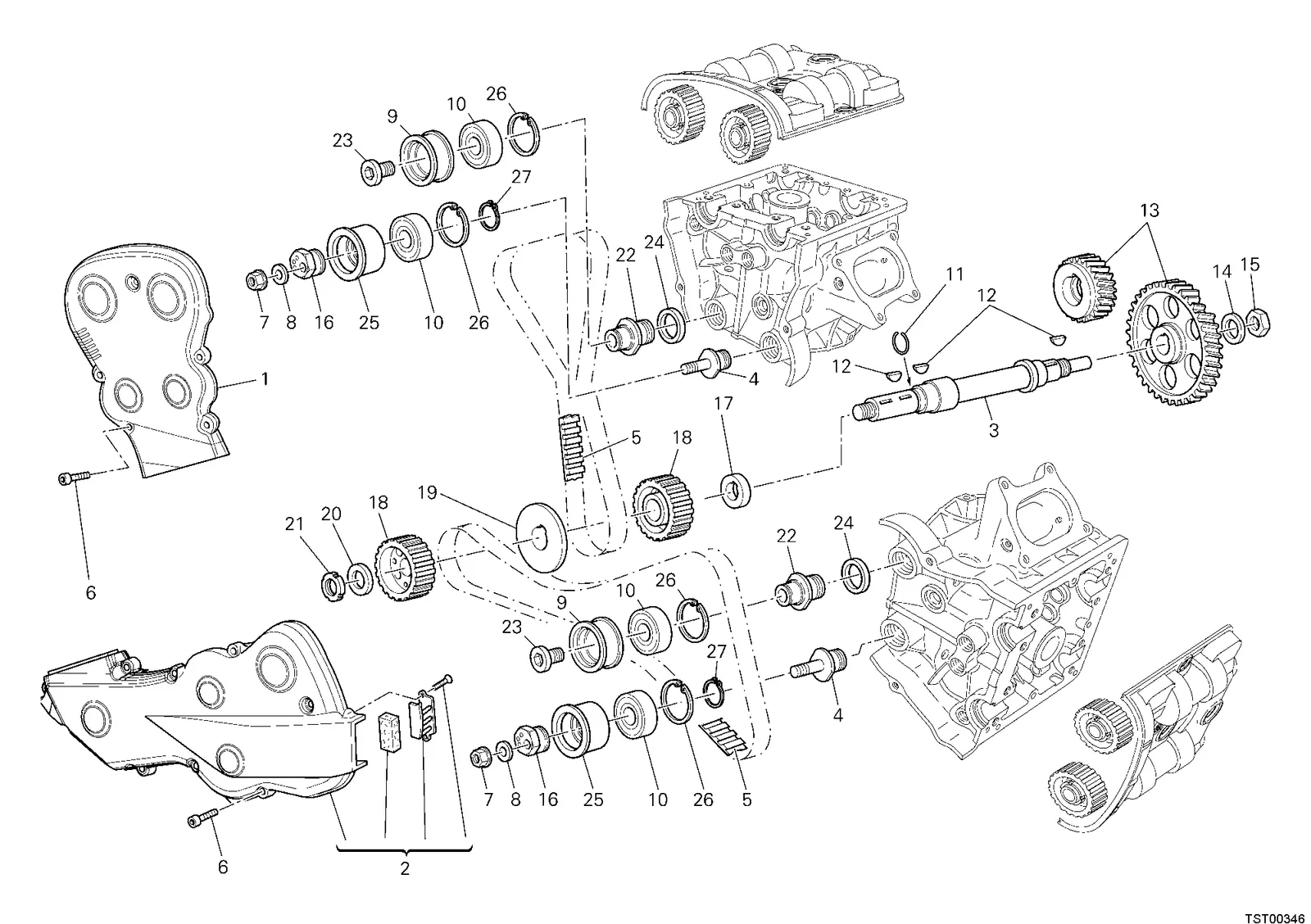

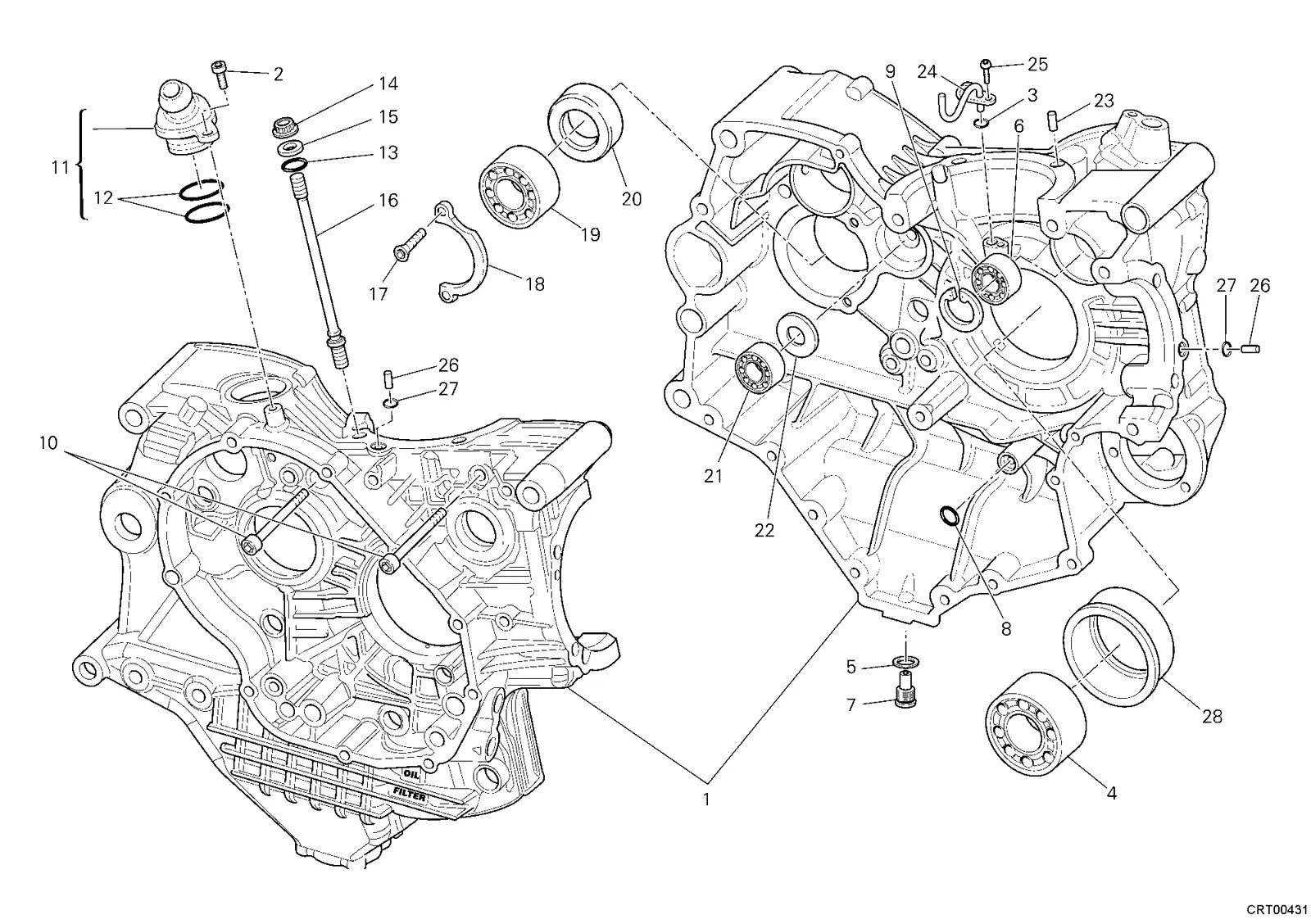

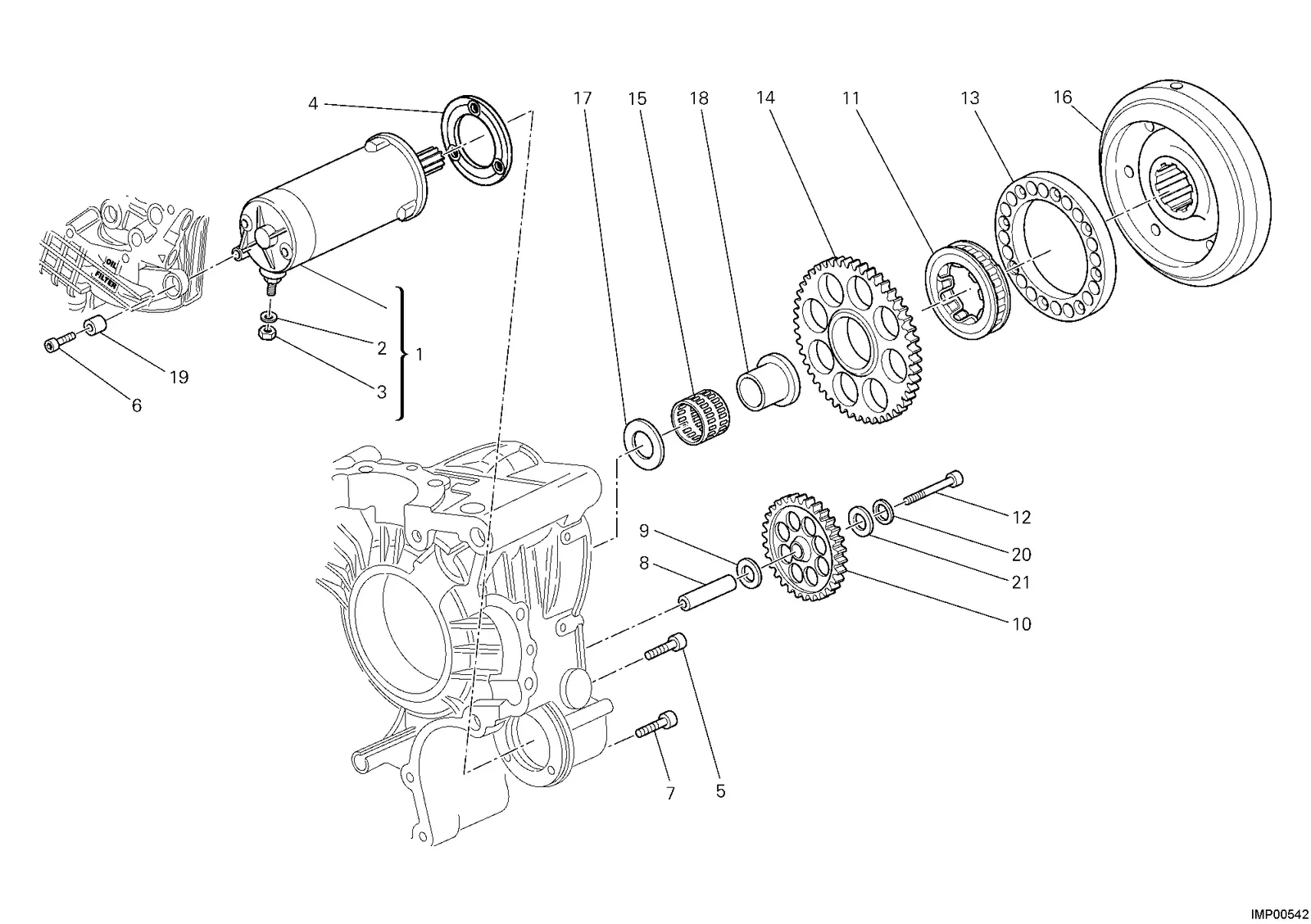

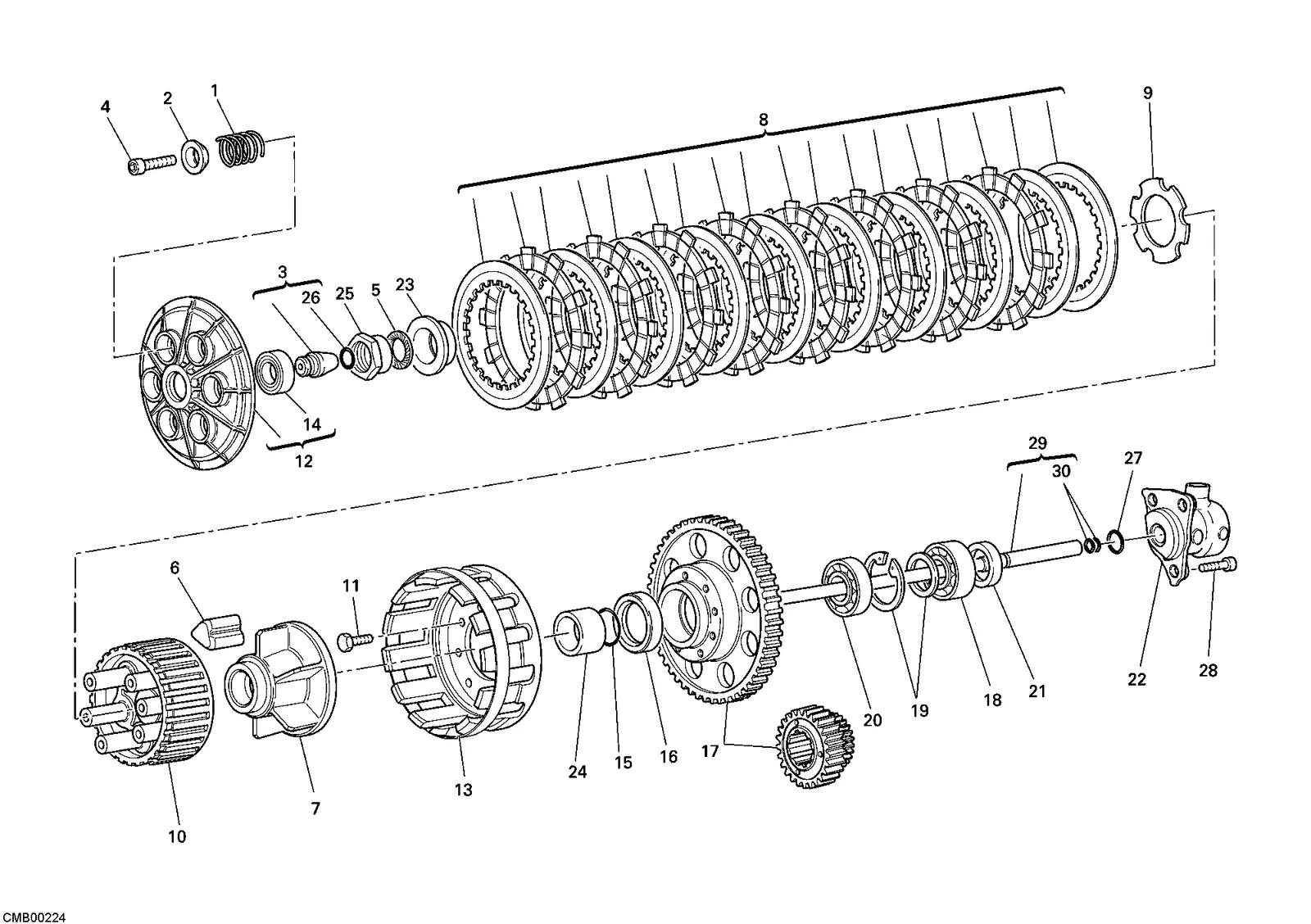

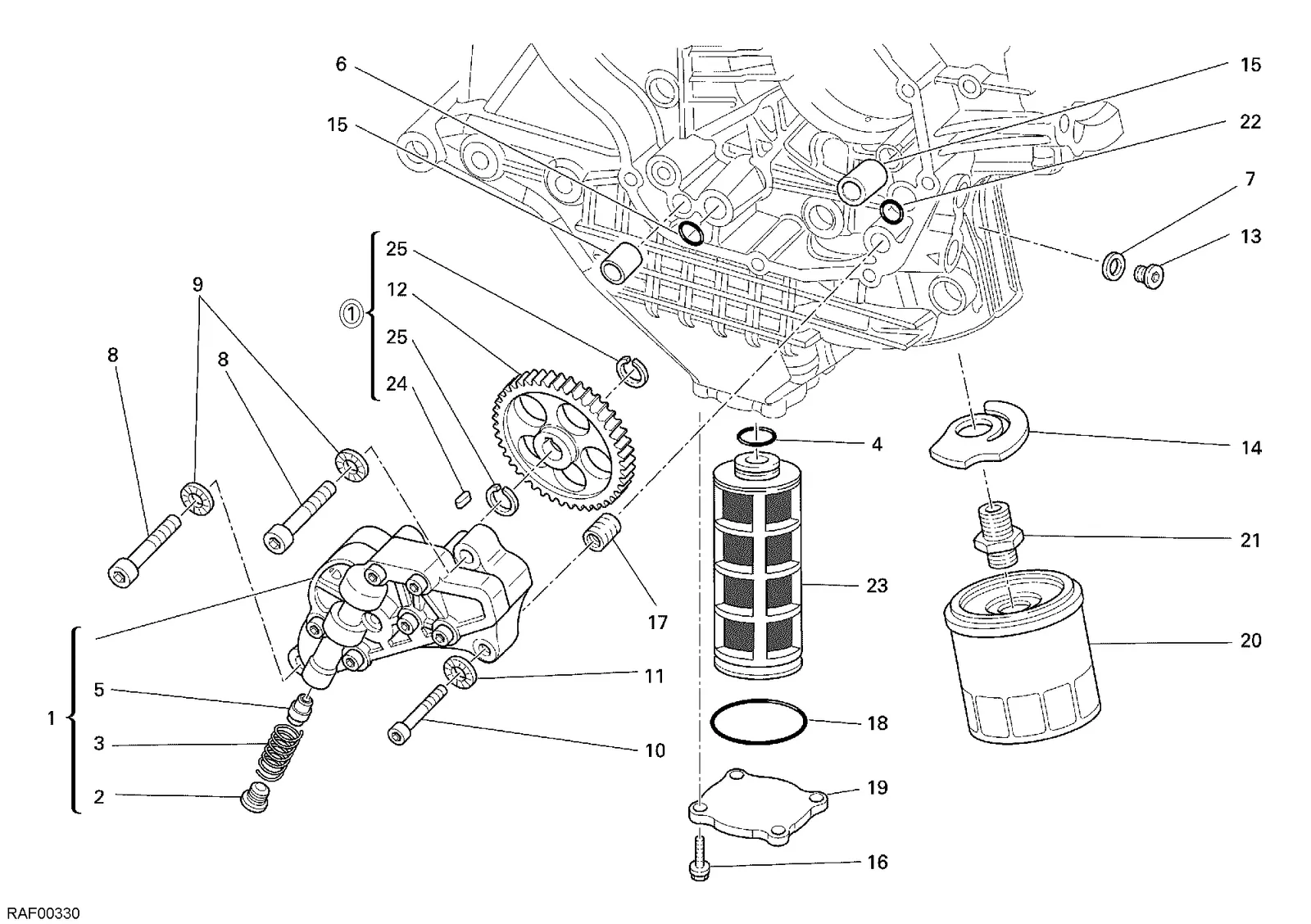

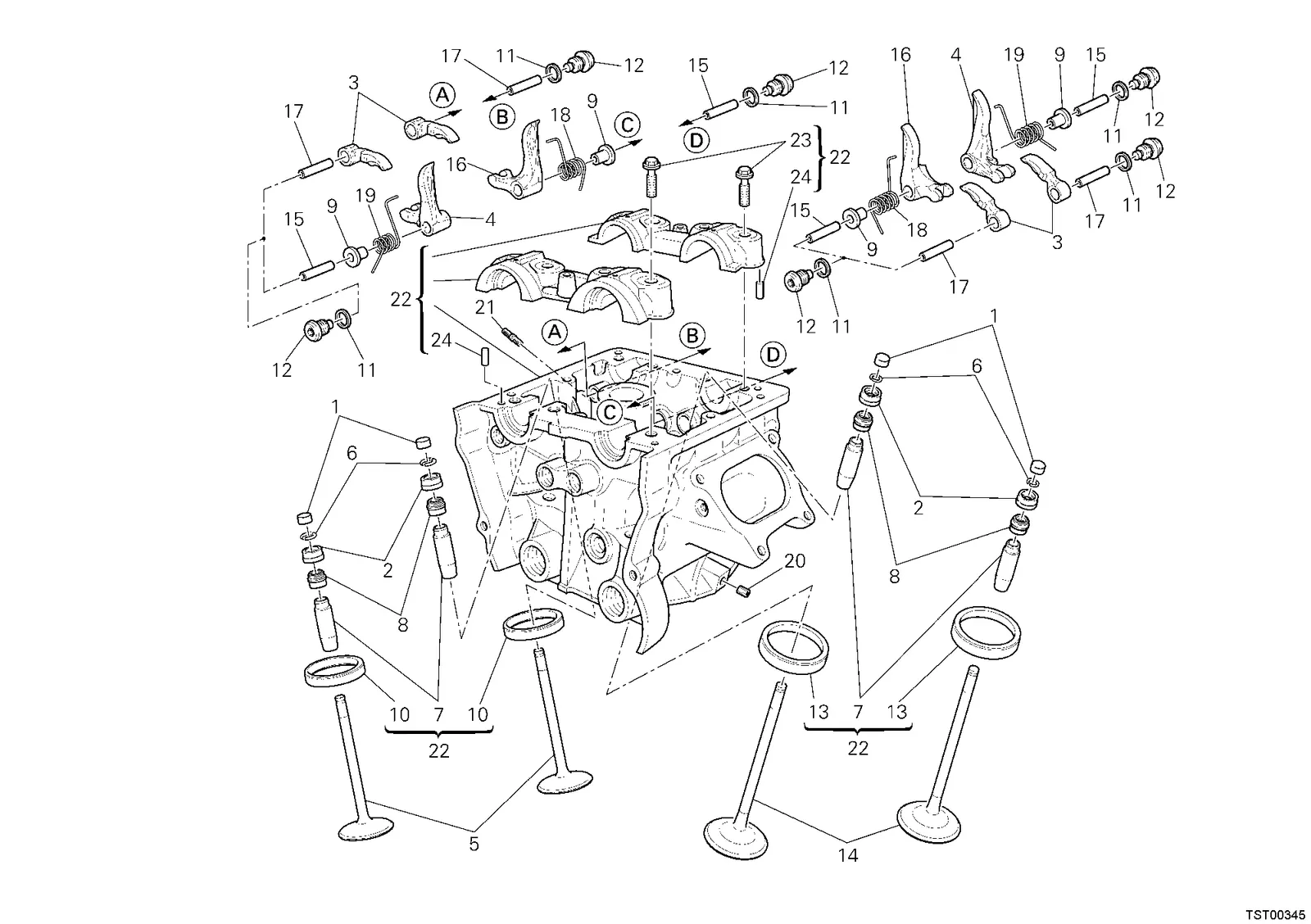

COMANDO CÂMBIO002COMANDO CÂMBIO36 peçasCÂMBIO003CÂMBIO32 peçasEMBREAGEM004EMBREAGEM30 peçasTAMPA DA EMBREAGEM EXTERNA005TAMPA DA EMBREAGEM EXTERNA15 peçasEIXO DO MOTOR006EIXO DO MOTOR31 peçasCILINDRO - PISTÃO007CILINDRO - PISTÃO14 peçasCORREIA DE TRANSMISSÃO008CORREIA DE TRANSMISSÃO27 peçasBOMBA DE ÓLEO - FILTROS009BOMBA DE ÓLEO - FILTROS25 peçasCÁRTER DO MOTOR010CÁRTER DO MOTOR28 peçasCÁRTER GERADOR - BOMBA DE ÁGUA011CÁRTER GERADOR - BOMBA DE ÁGUA39 peçasMOTOR DE PARTIDA012MOTOR DE PARTIDA22 peçasEIXO DE CAMES013EIXO DE CAMES18 peçasCABEÇA DO CILINDRO VERTICAL014CABEÇA DO CILINDRO VERTICAL109 peçasCABEÇA DO CILINDRO HORIZONTAL015CABEÇA DO CILINDRO HORIZONTAL110 peçasRADIADOR ÓLEO016RADIADOR ÓLEO10 peçasCORPO BORBOLETA017CORPO BORBOLETA22 peçasTAMPA DA EMBREAGEM05ATAMPA DA EMBREAGEM7 peçasROLAMENTOS PARA CÁRTER DO MOTOR10AROLAMENTOS PARA CÁRTER DO MOTOR26 peças

Elétrico

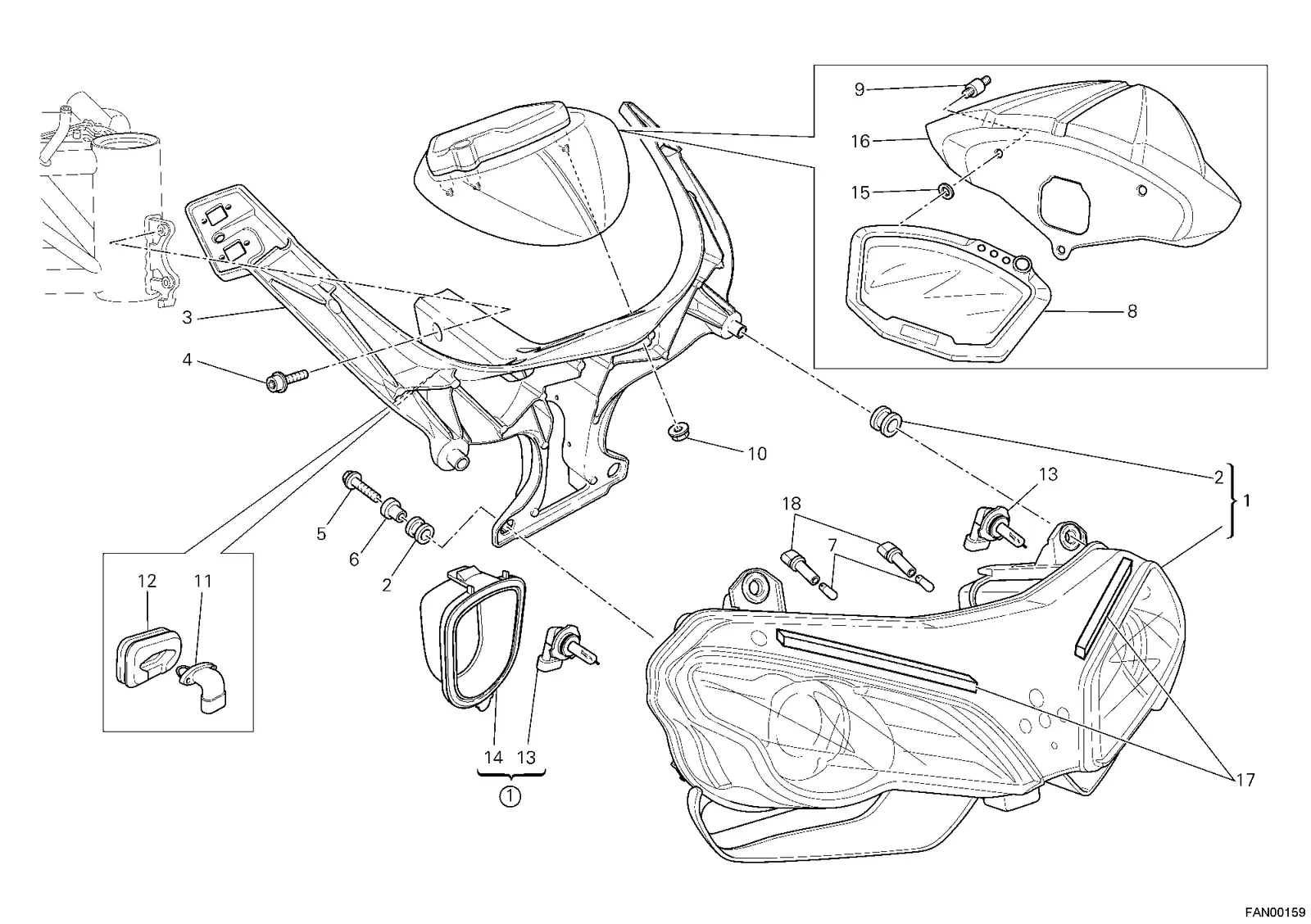

BATERIA018BATERIA19 peçasFAROL DIANTEIRO020FAROL DIANTEIRO18 peçasSISTEMA ELÉTRICO18ASISTEMA ELÉTRICO28 peçasFAROL TRASEIRO27AFAROL TRASEIRO30 peças
