DIAGRAMAS

Superbike 1098 R 2008

Escolha o sistema da moto e toque no desenho.

Chassi

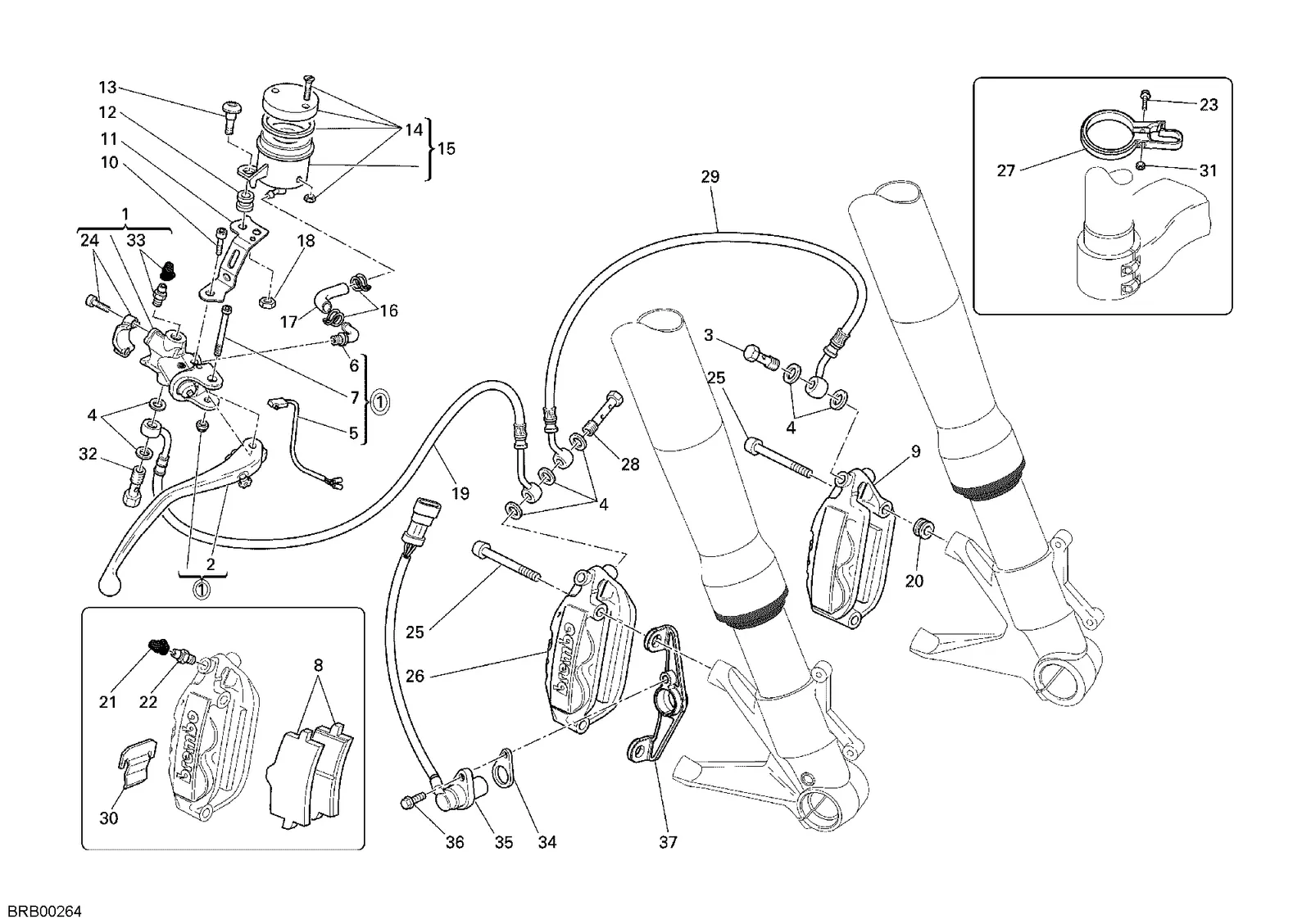

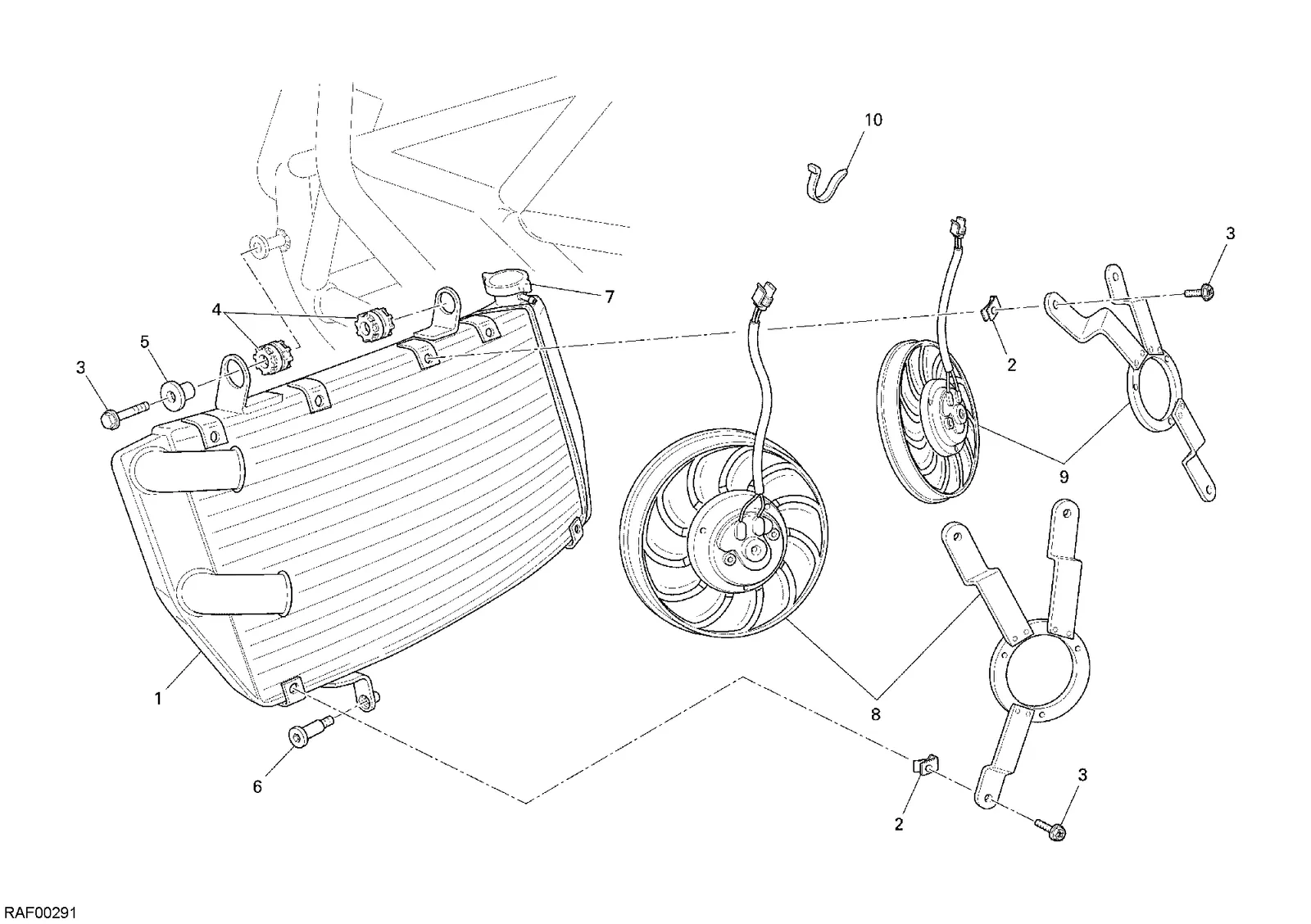

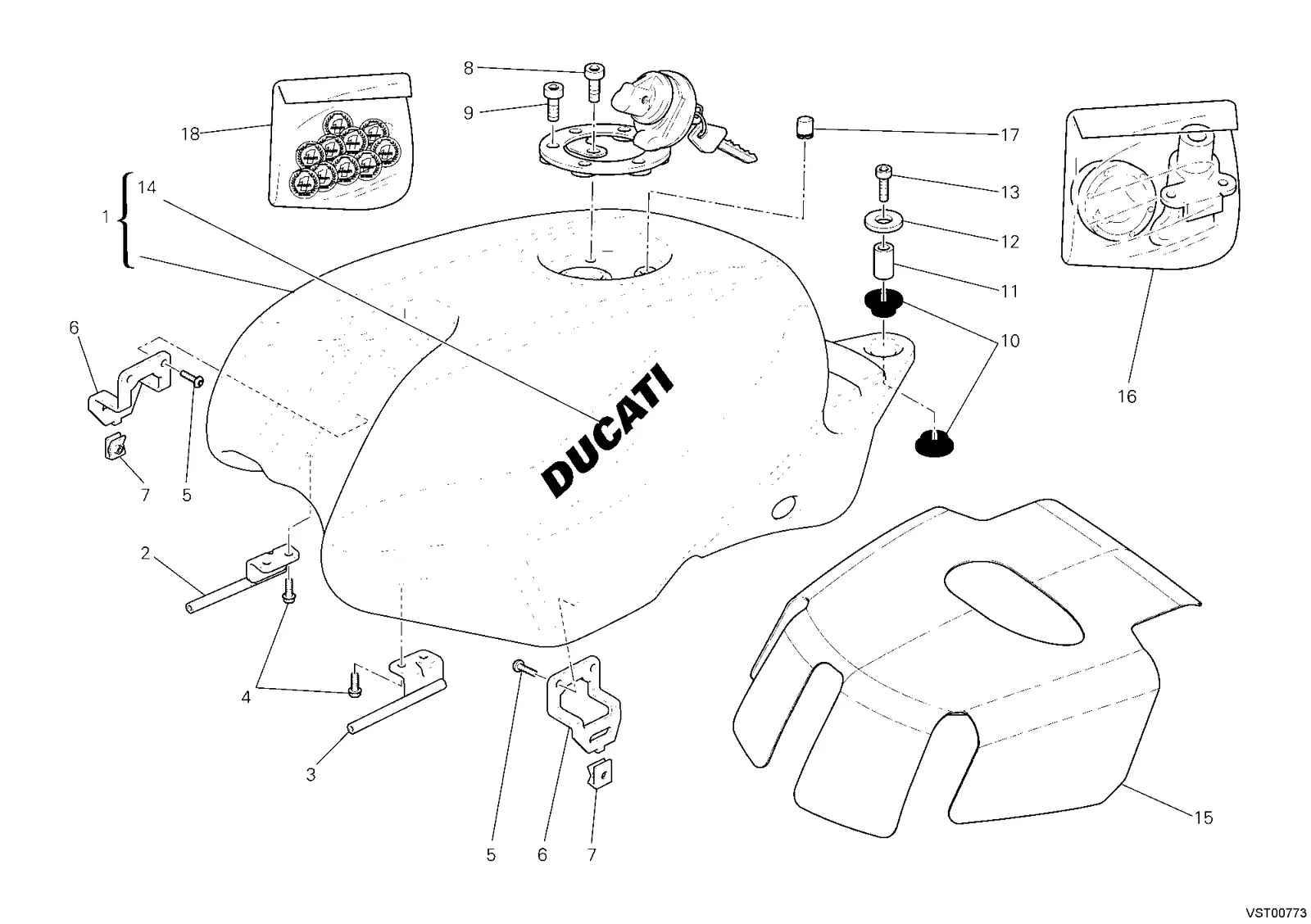

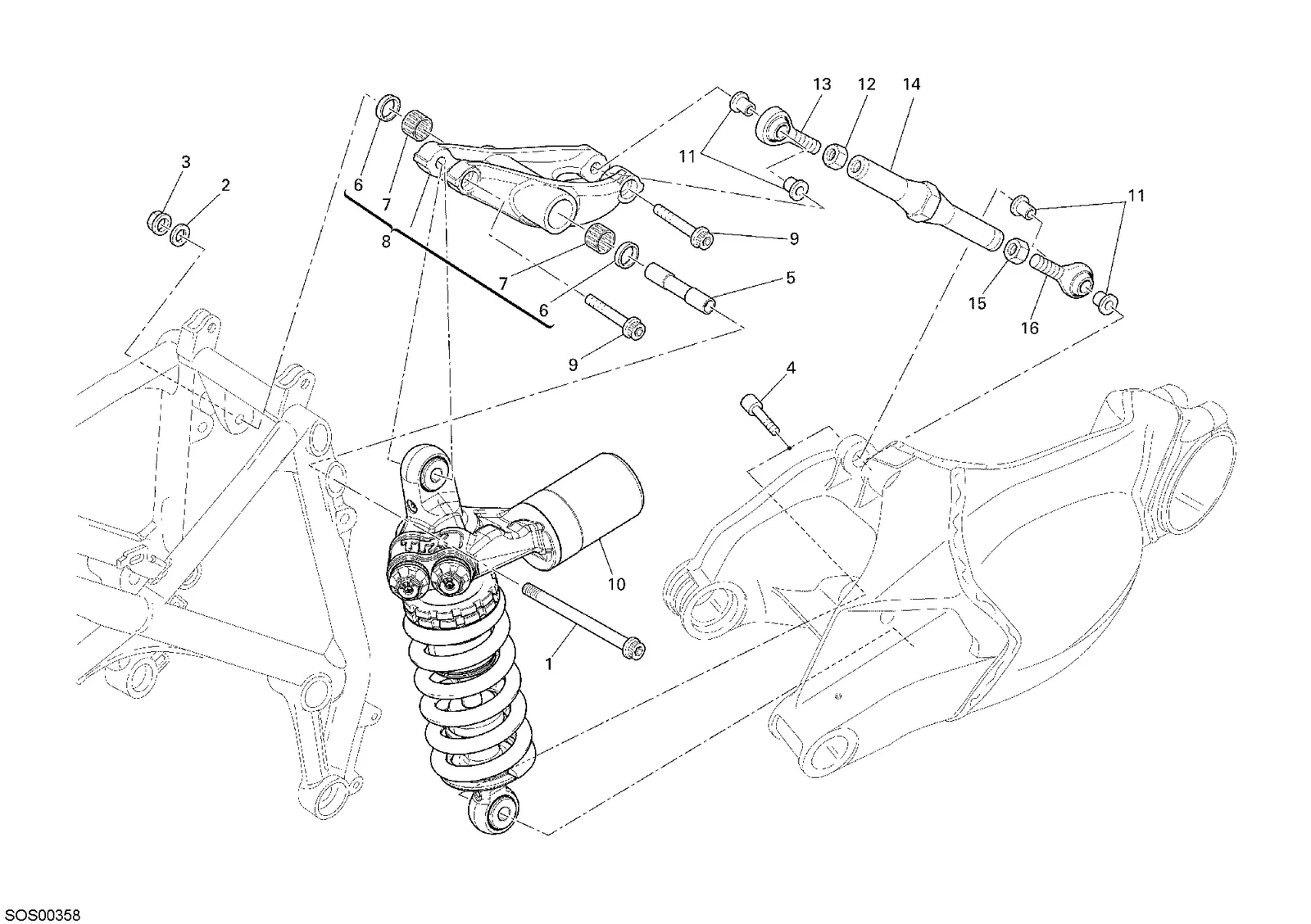

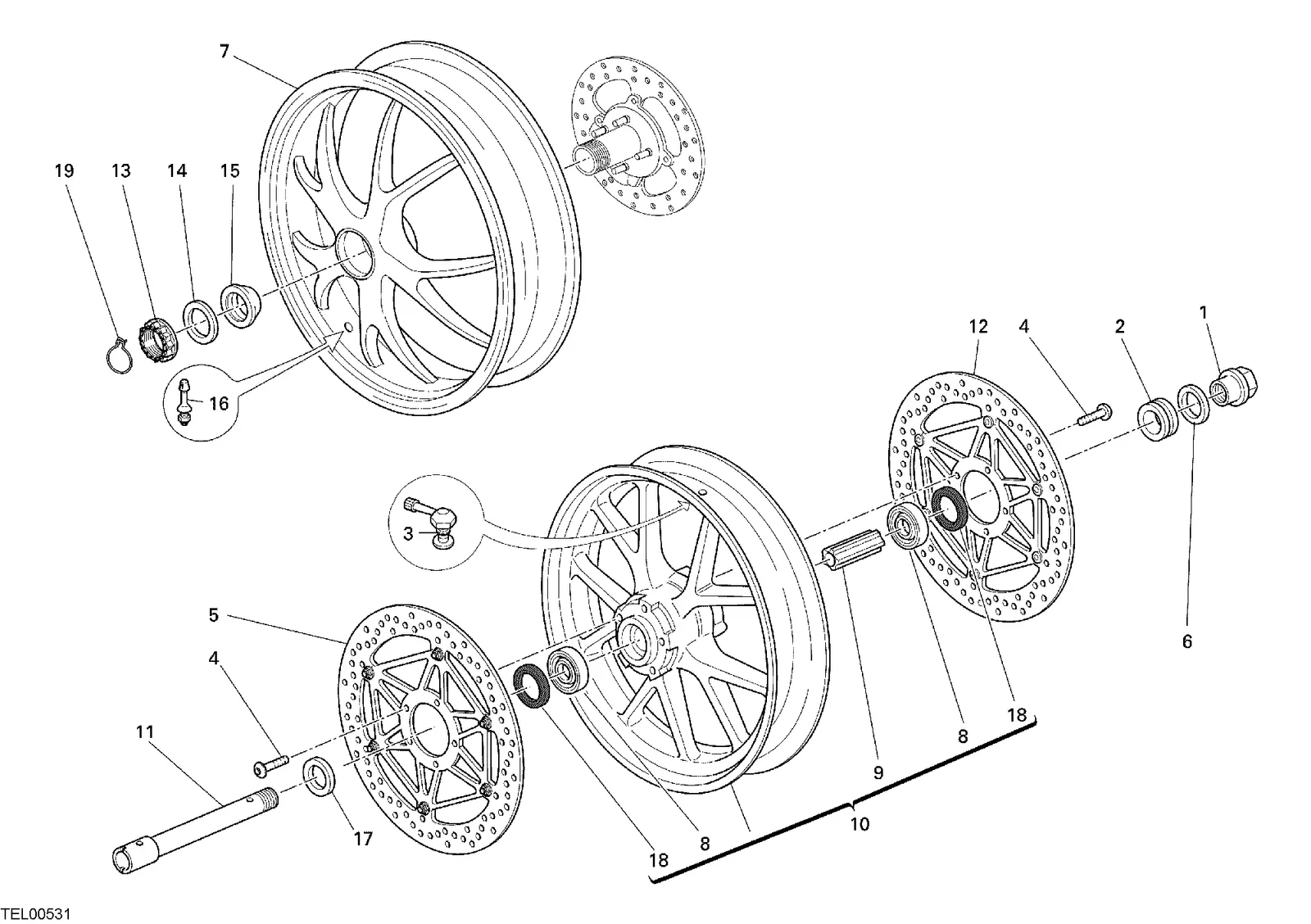

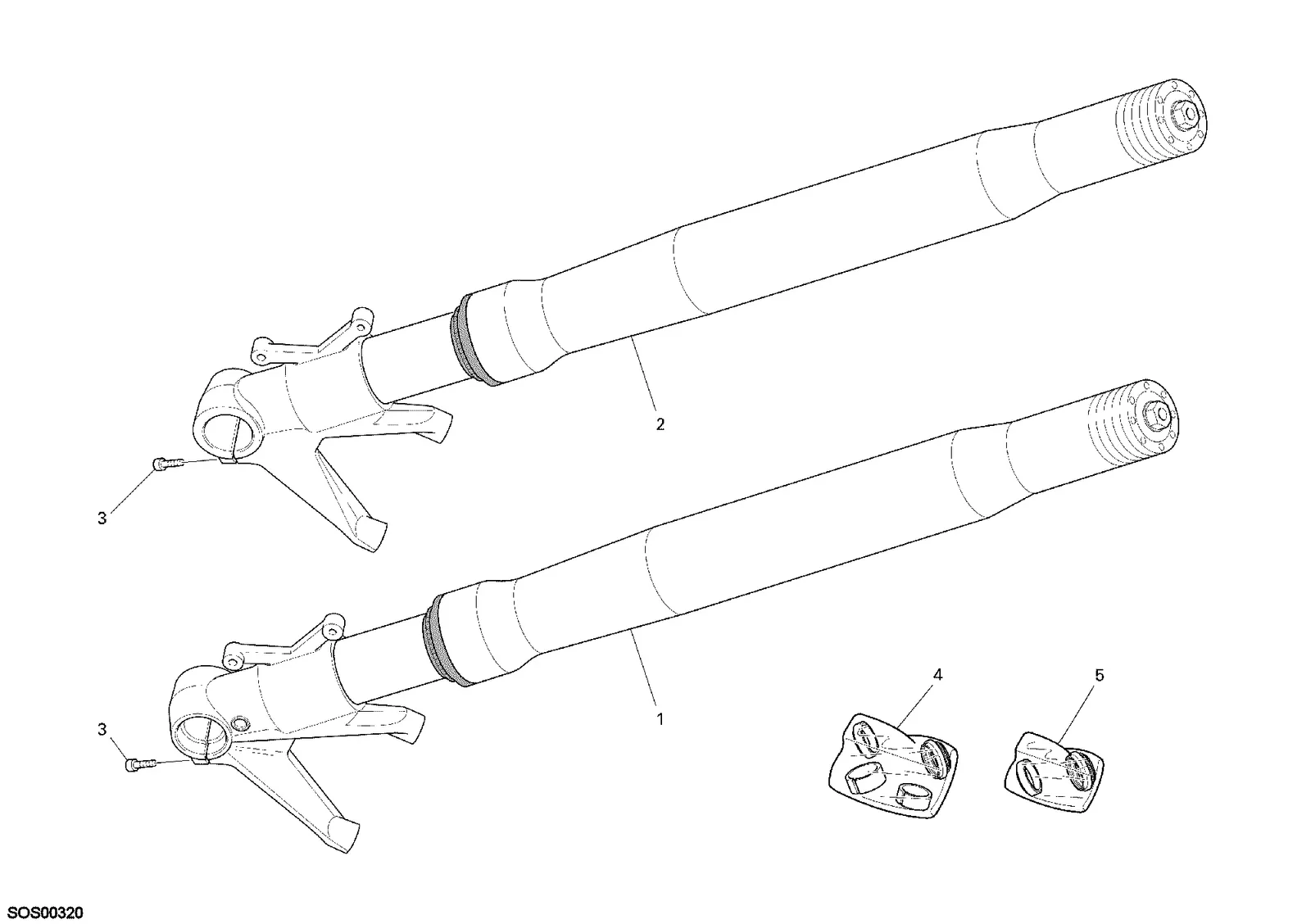

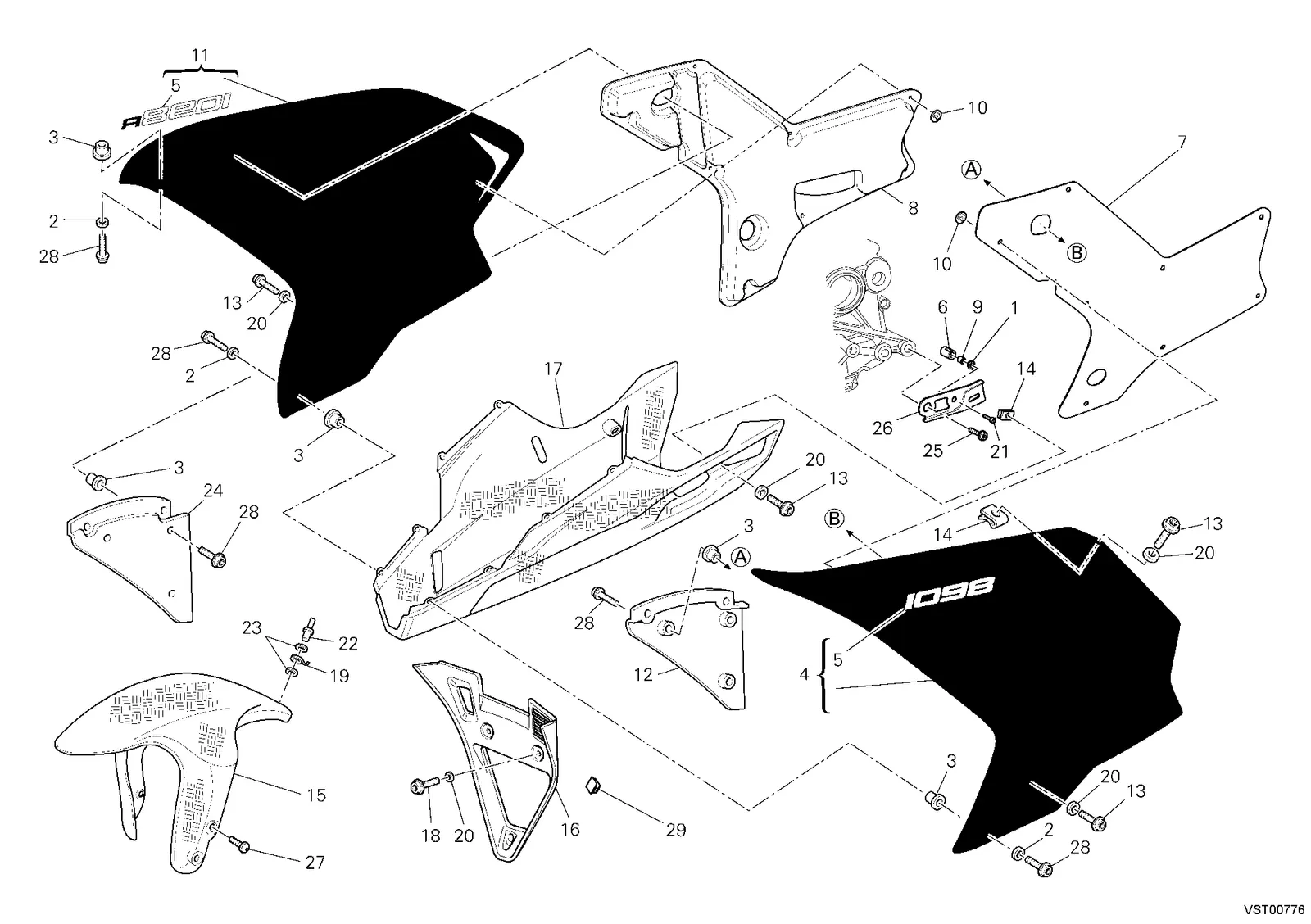

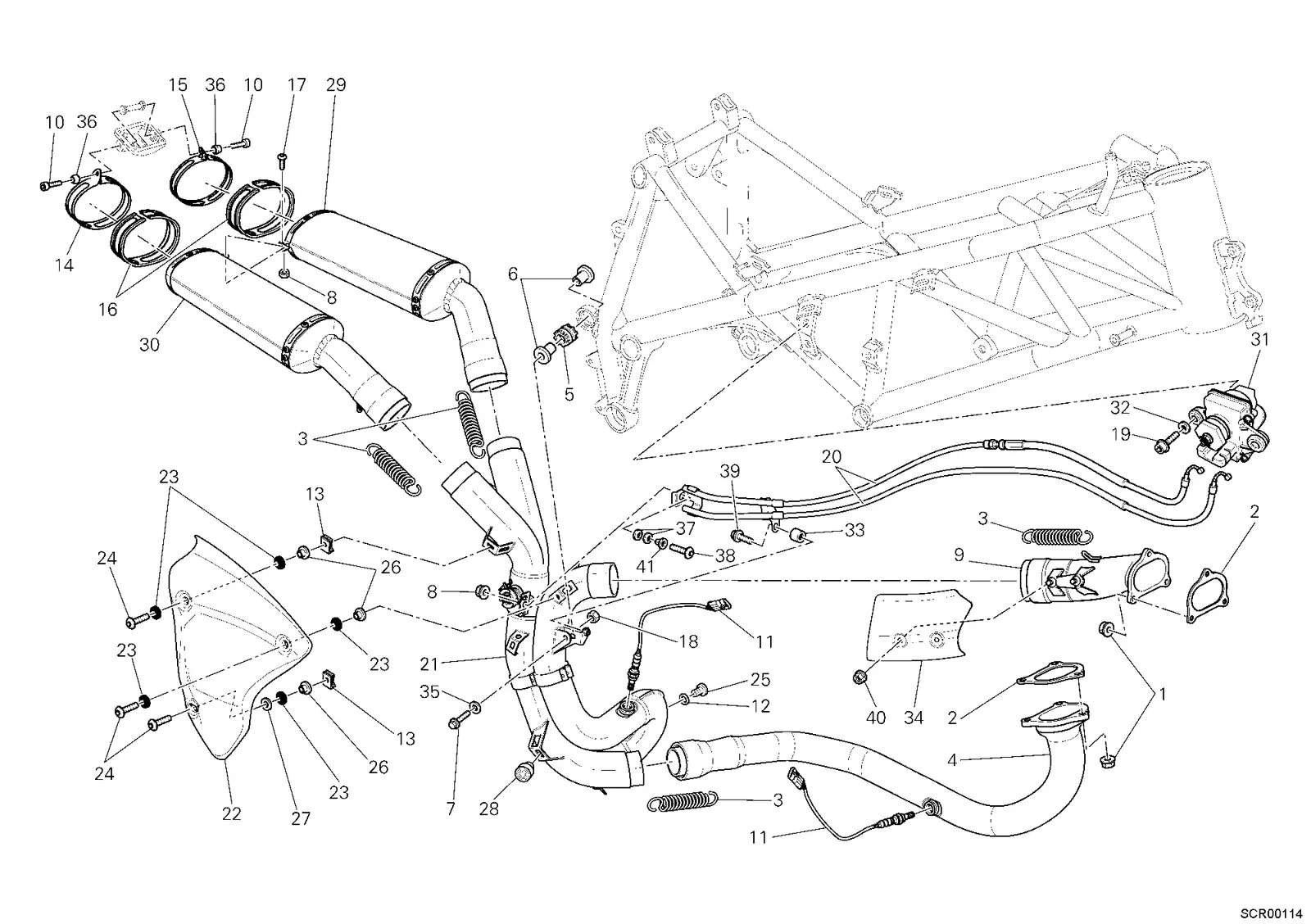

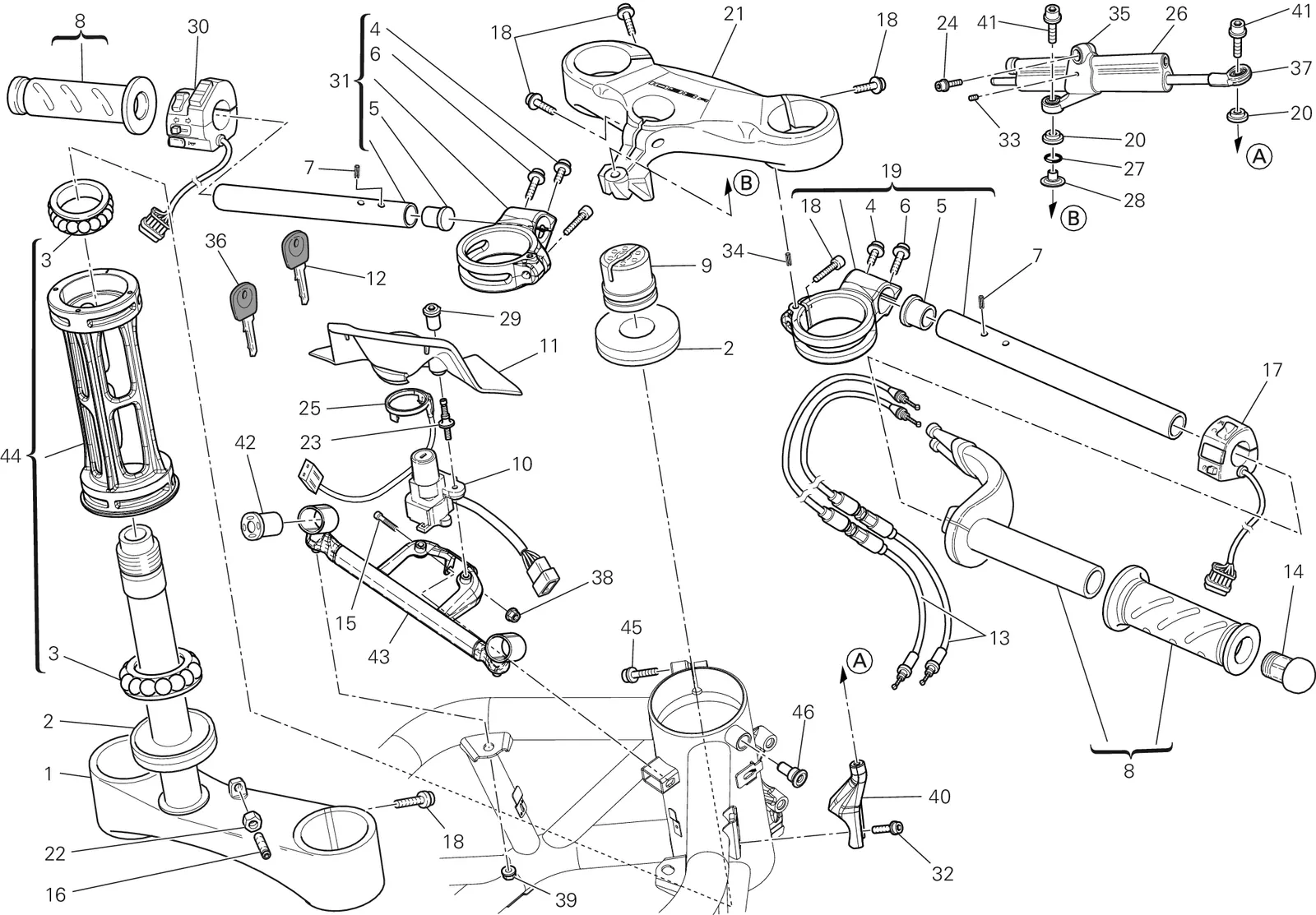

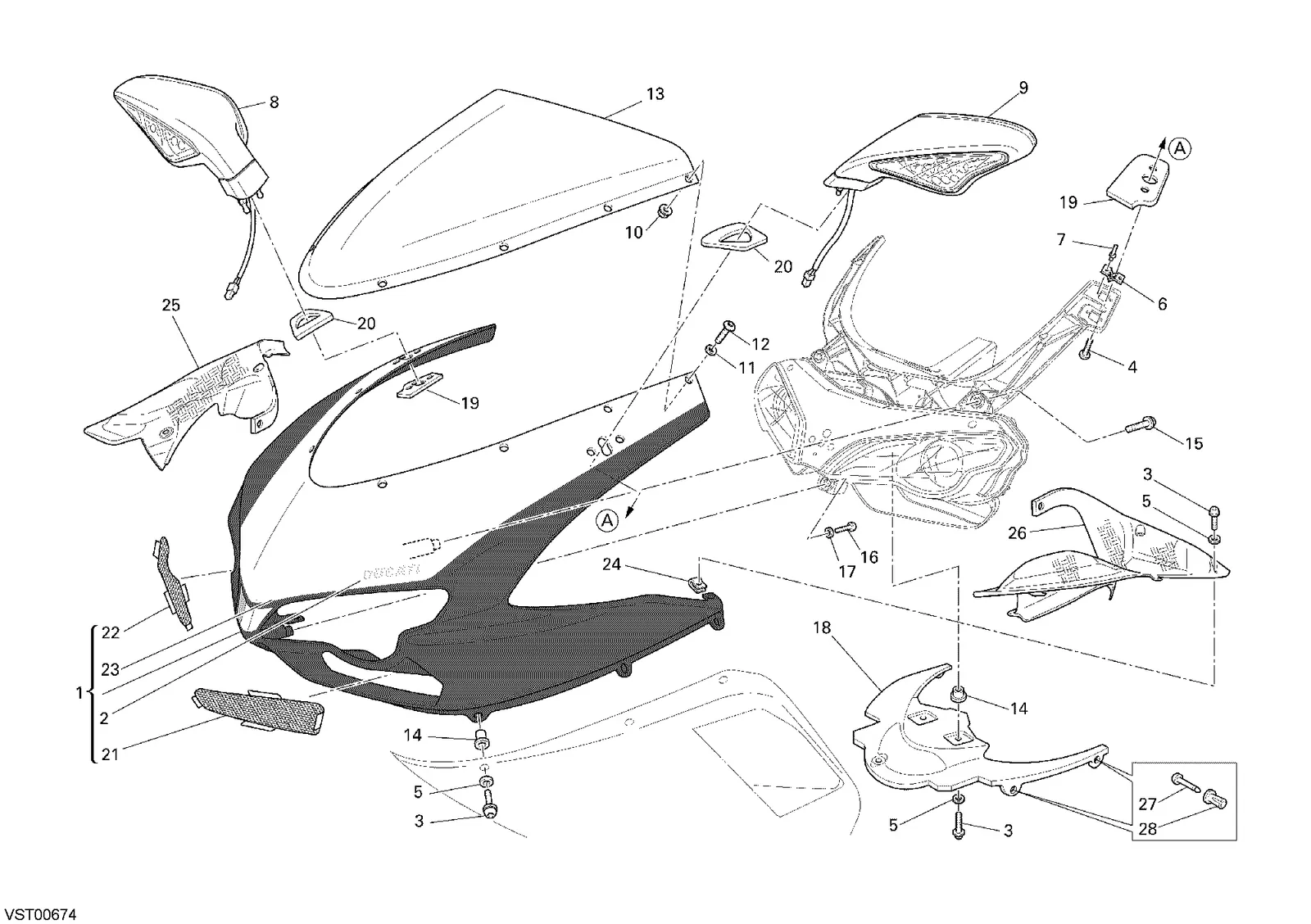

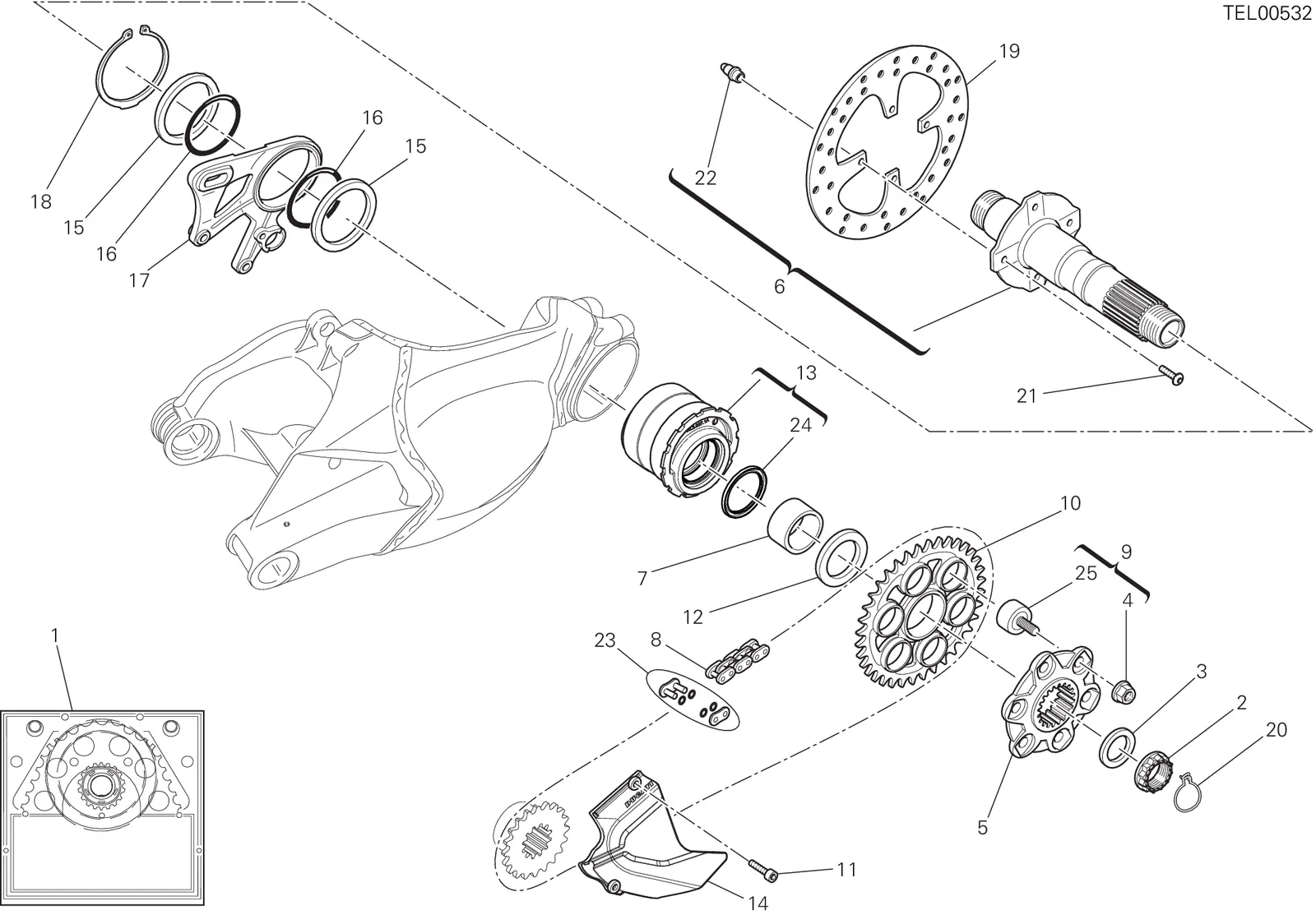

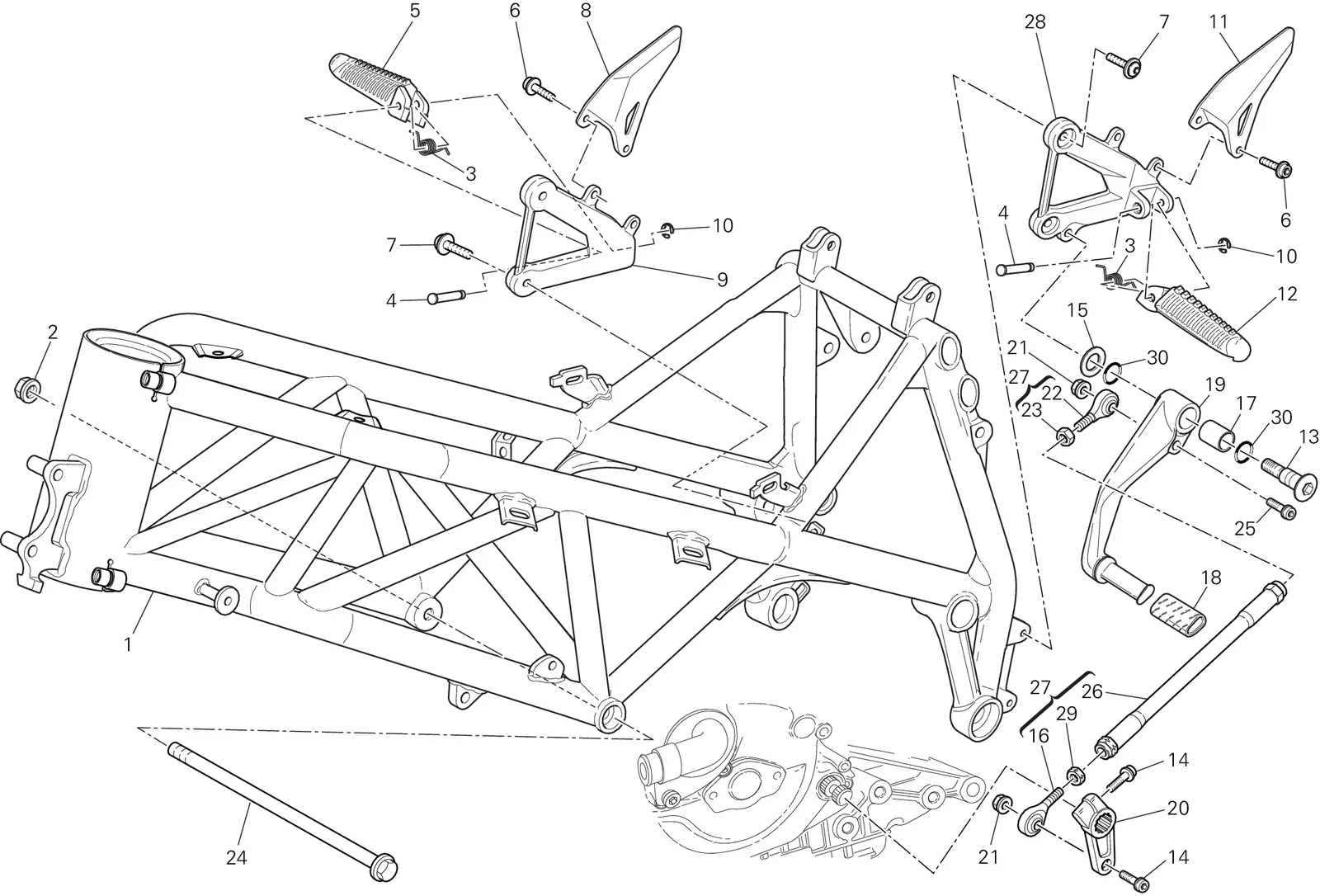

SISTEMA DE ESCAPAMENTO019SISTEMA DE ESCAPAMENTO41 peçasGUIDÃO021GUIDÃO46 peçasCHASSI022CHASSI30 peçasBOMBA DE EMBREAGEM023BOMBA DE EMBREAGEM23 peçasSISTEMA DE FREIO DIANTEIRO024SISTEMA DE FREIO DIANTEIRO37 peçasSISTEMA DE FREIO TRASEIRO025SISTEMA DE FREIO TRASEIRO39 peçasRODAS026RODAS19 peçasCHASSI TRASEIRO027CHASSI TRASEIRO10 peçasAMORTECEDOR TRASEIRO028AMORTECEDOR TRASEIRO16 peçasADMISSÃO029ADMISSÃO22 peçasRADIADOR DE ÁGUA030RADIADOR DE ÁGUA11 peçasSISTEMA DE ARREFECIMENTO031SISTEMA DE ARREFECIMENTO22 peçasTANQUE DE COMBUSTÍVEL032TANQUE DE COMBUSTÍVEL18 peçasASSENTO033ASSENTO34 peçasCÚPULA034CÚPULA28 peçasFORQUILHA DIANTEIRA21AFORQUILHA DIANTEIRA5 peçasDESCANSO LATERAL22ADESCANSO LATERAL10 peçasEIXO DA RODA TRASEIRA26AEIXO DA RODA TRASEIRA25 peçasBRAÇO OSCILANTE28ABRAÇO OSCILANTE22 peçasBOMBA DE COMBUSTÍVEL32ABOMBA DE COMBUSTÍVEL20 peçasCARENAGEM34ACARENAGEM29 peças

Motor

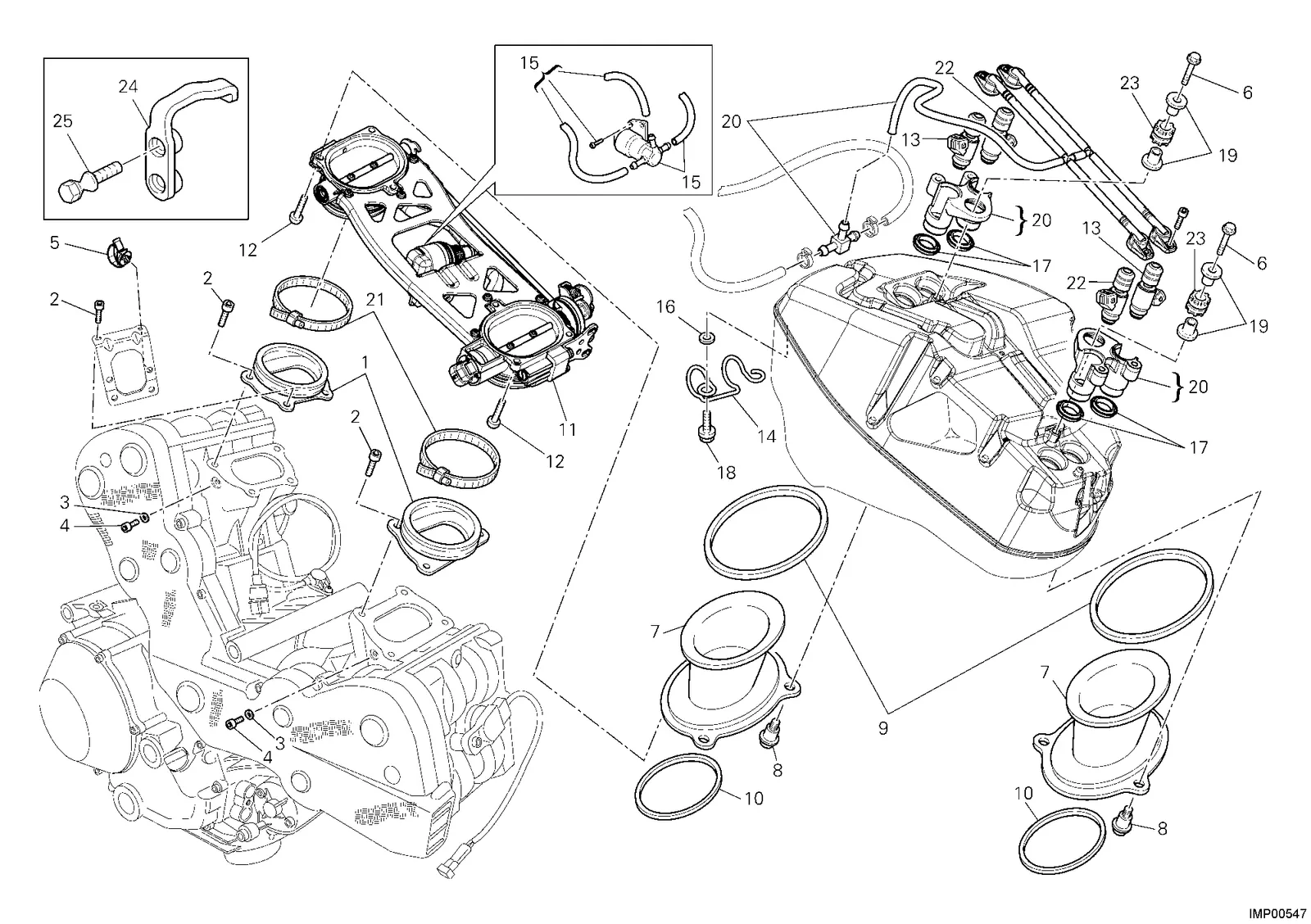

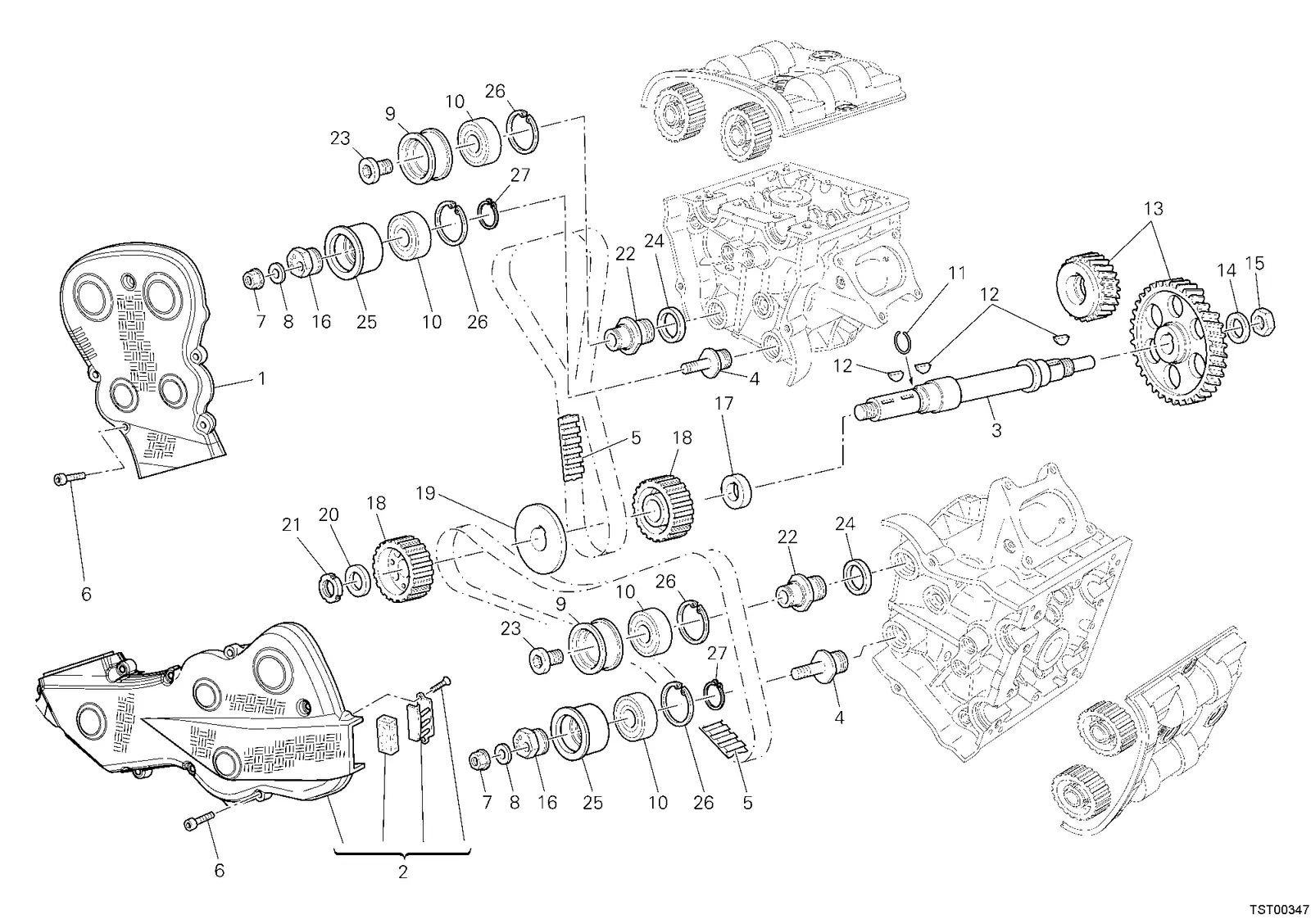

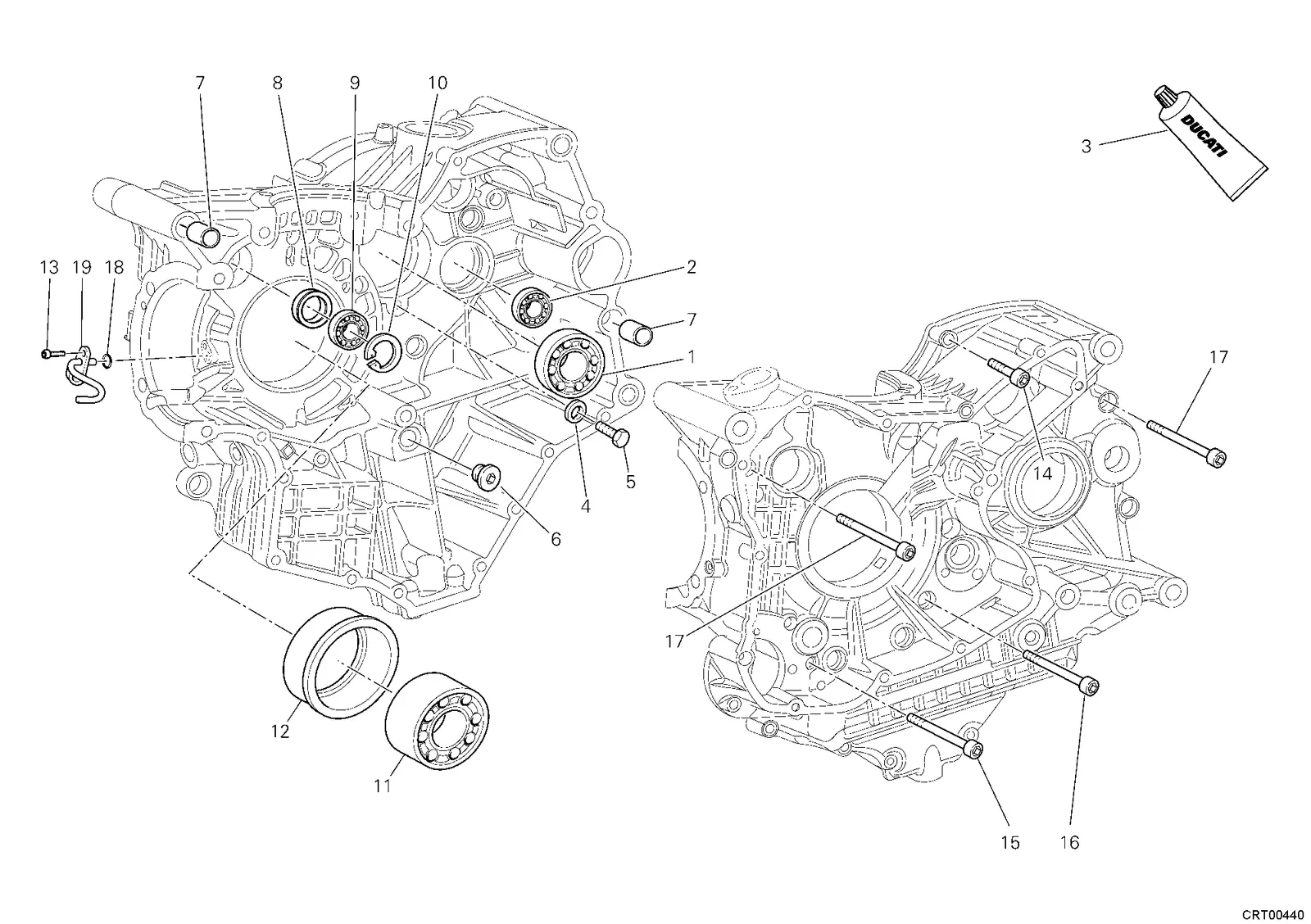

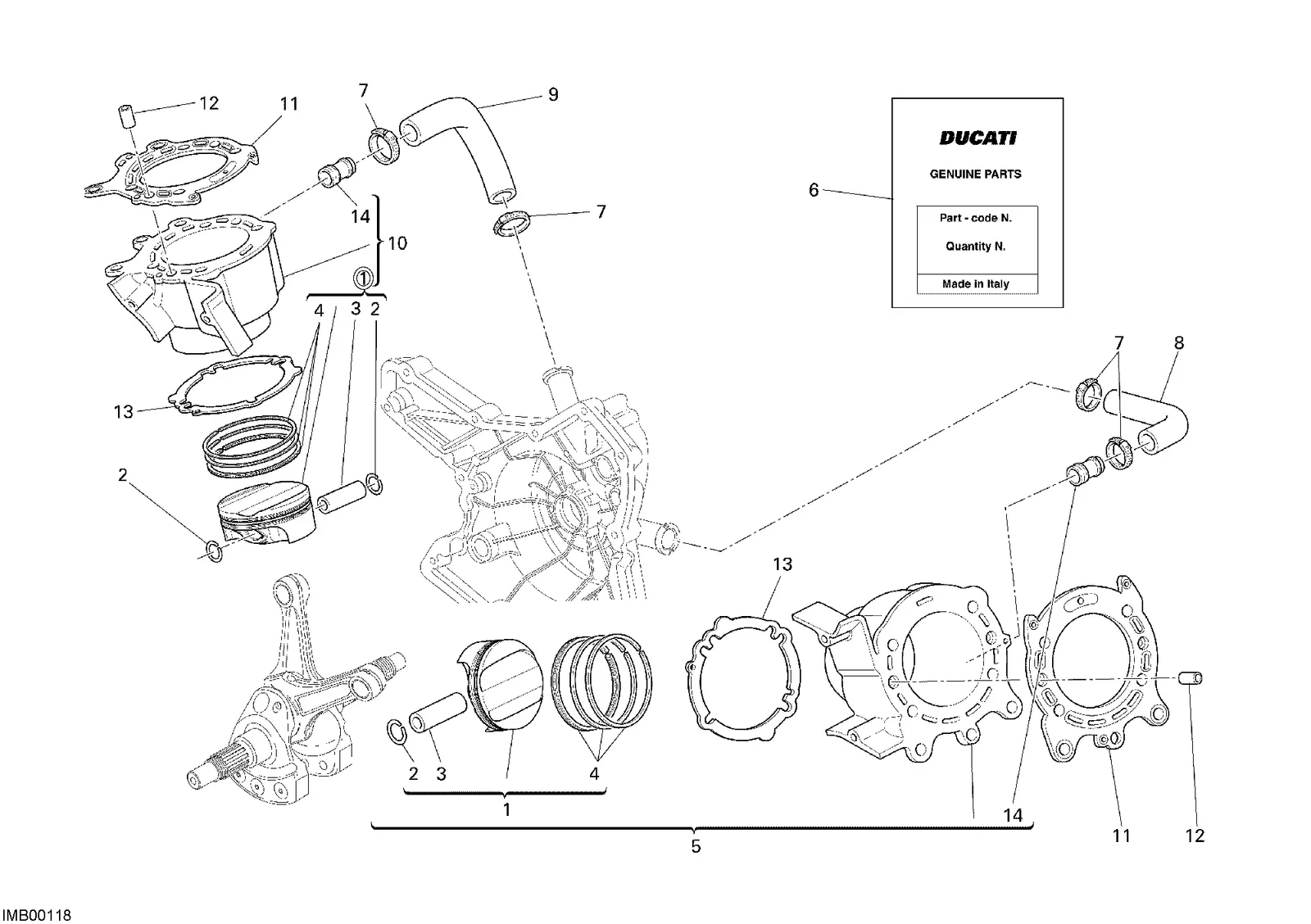

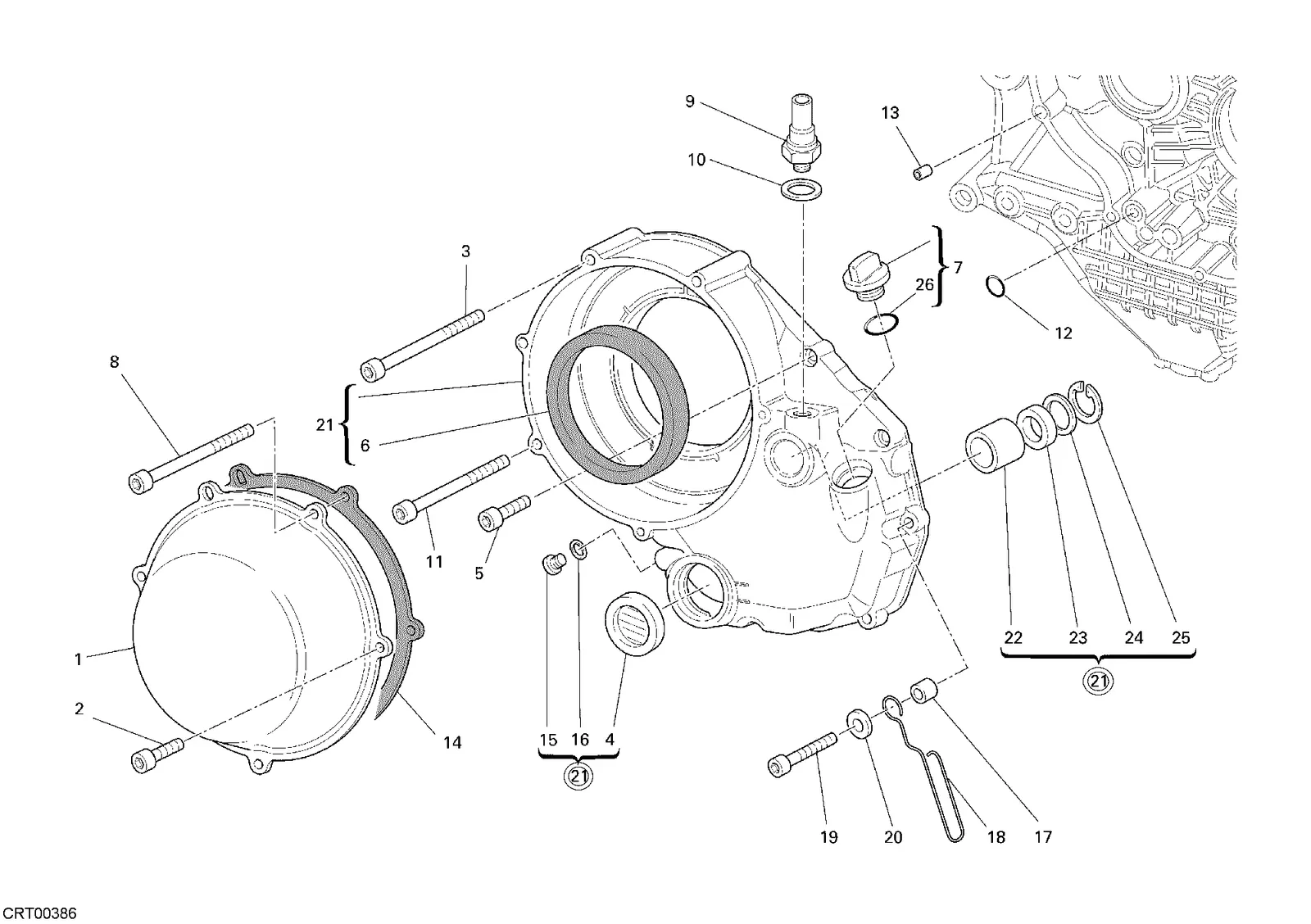

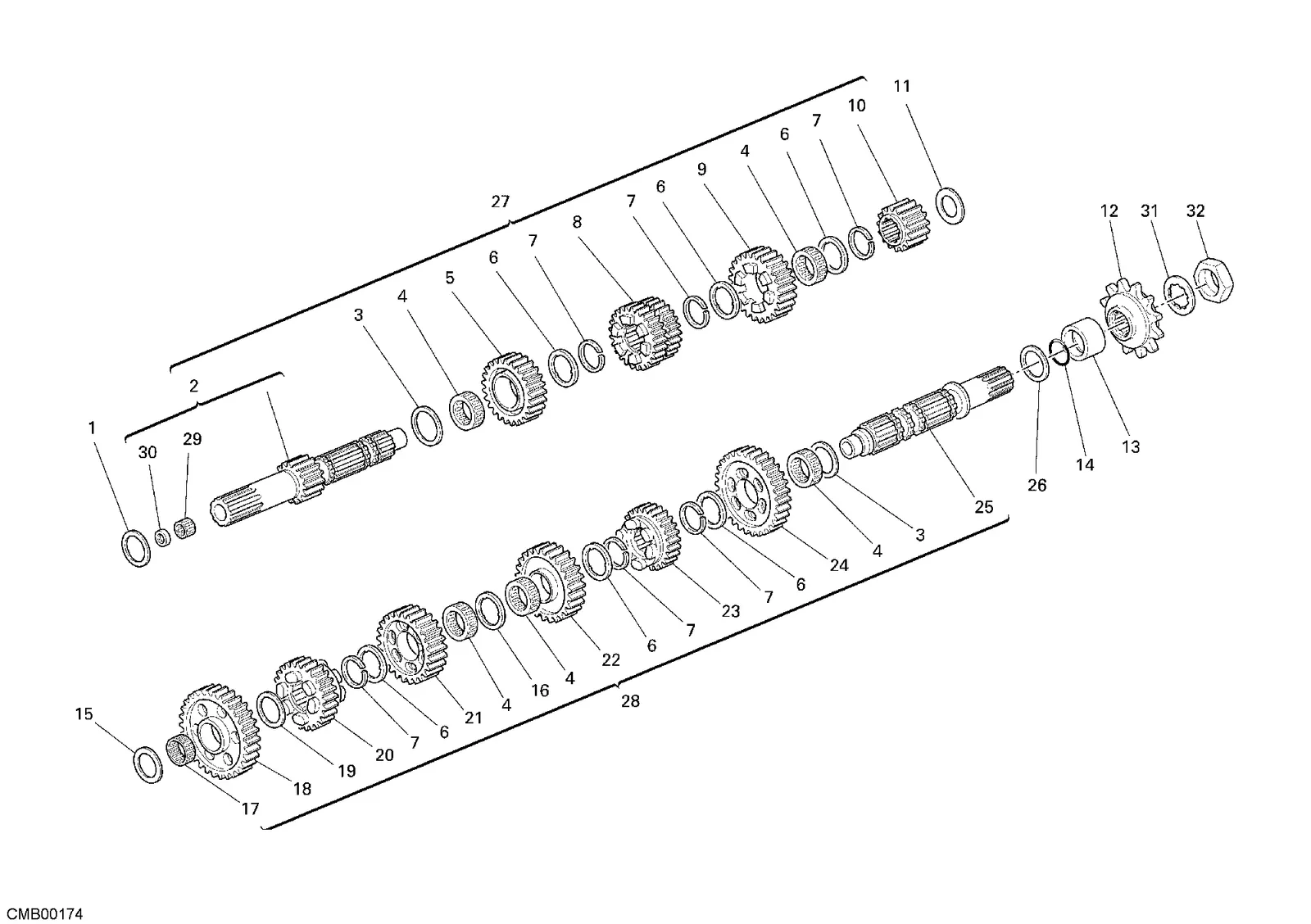

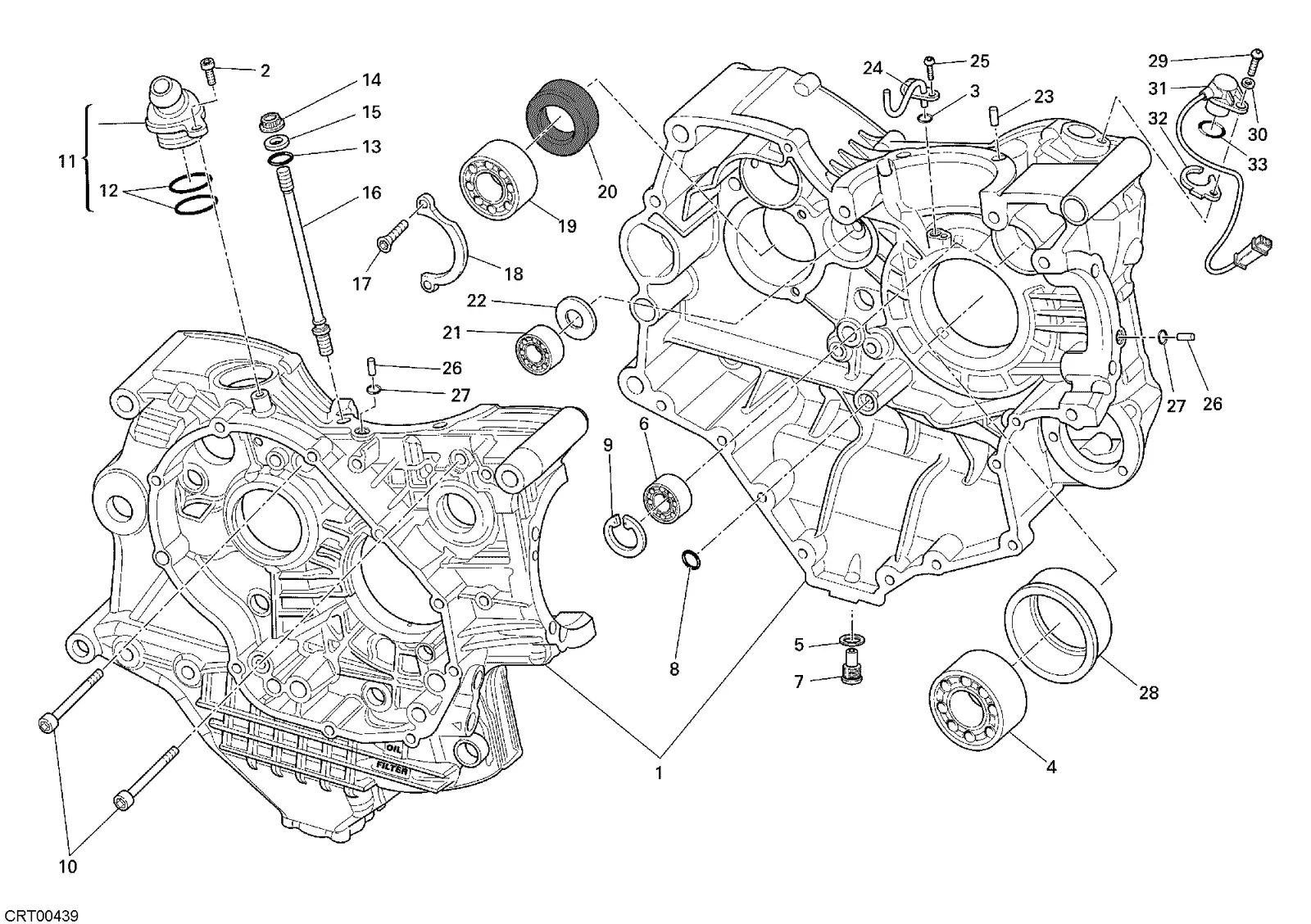

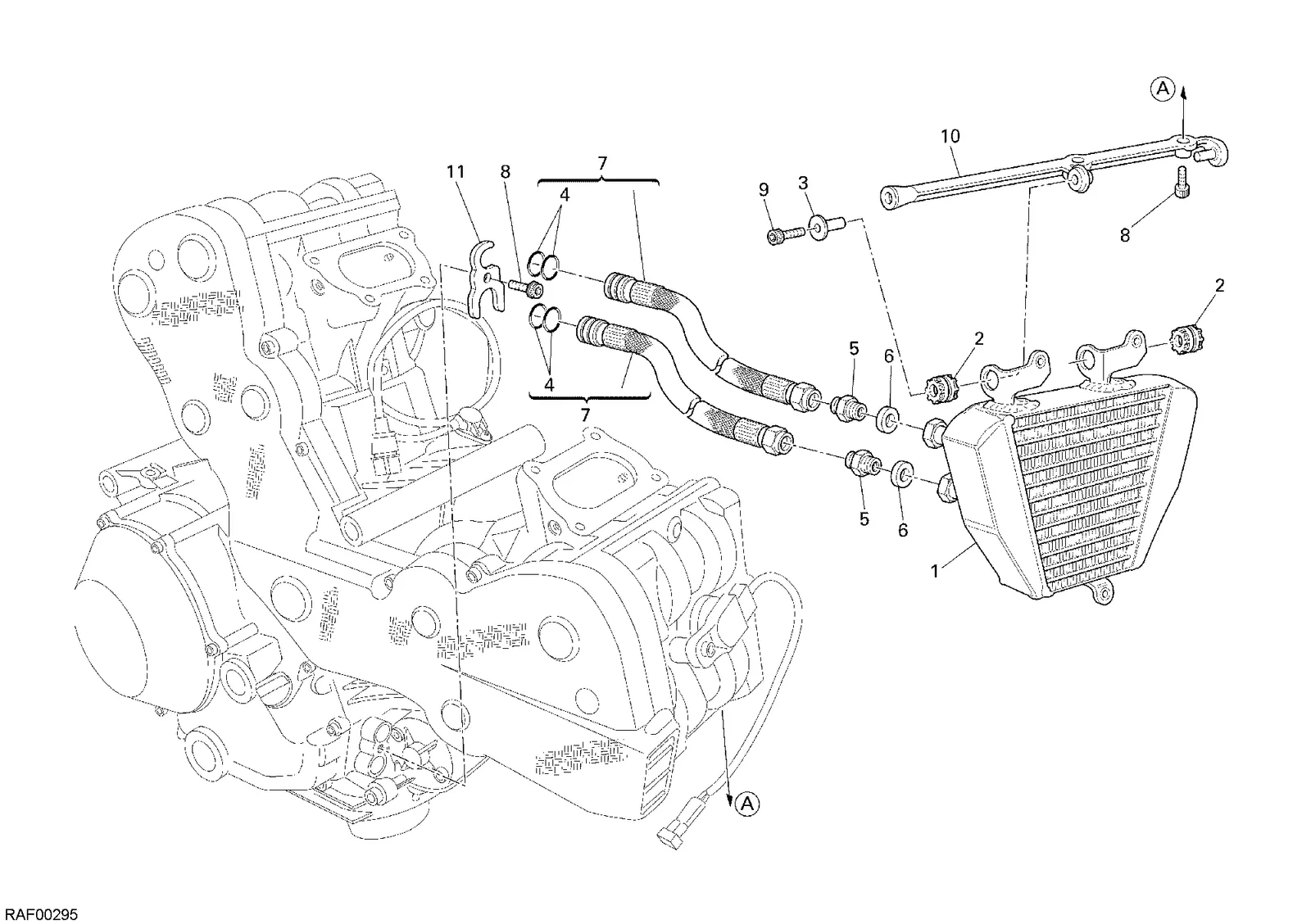

COMANDO CÂMBIO002COMANDO CÂMBIO36 peçasCÂMBIO003CÂMBIO37 peçasEMBREAGEM004EMBREAGEM31 peçasTAMPA DA EMBREAGEM005TAMPA DA EMBREAGEM26 peçasEIXO DO MOTOR006EIXO DO MOTOR30 peçasCILINDRO - PISTÃO007CILINDRO - PISTÃO17 peçasCORREIA DE TRANSMISSÃO008CORREIA DE TRANSMISSÃO27 peçasBOMBA DE ÓLEO - FILTROS009BOMBA DE ÓLEO - FILTROS25 peçasCÁRTER DO MOTOR010CÁRTER DO MOTOR33 peçasCÁRTER GERADOR - BOMBA DE ÁGUA011CÁRTER GERADOR - BOMBA DE ÁGUA40 peçasMOTOR DE PARTIDA012MOTOR DE PARTIDA20 peçasEIXO DE CAMES013EIXO DE CAMES18 peçasCABEÇA DO CILINDRO VERTICAL014CABEÇA DO CILINDRO VERTICAL70 peçasCABEÇA DO CILINDRO HORIZONTAL015CABEÇA DO CILINDRO HORIZONTAL70 peçasRADIADOR ÓLEO016RADIADOR ÓLEO11 peçasCORPO BORBOLETA017CORPO BORBOLETA25 peçasROLAMENTOS PARA CÁRTER DO MOTOR10AROLAMENTOS PARA CÁRTER DO MOTOR19 peças

Elétrico

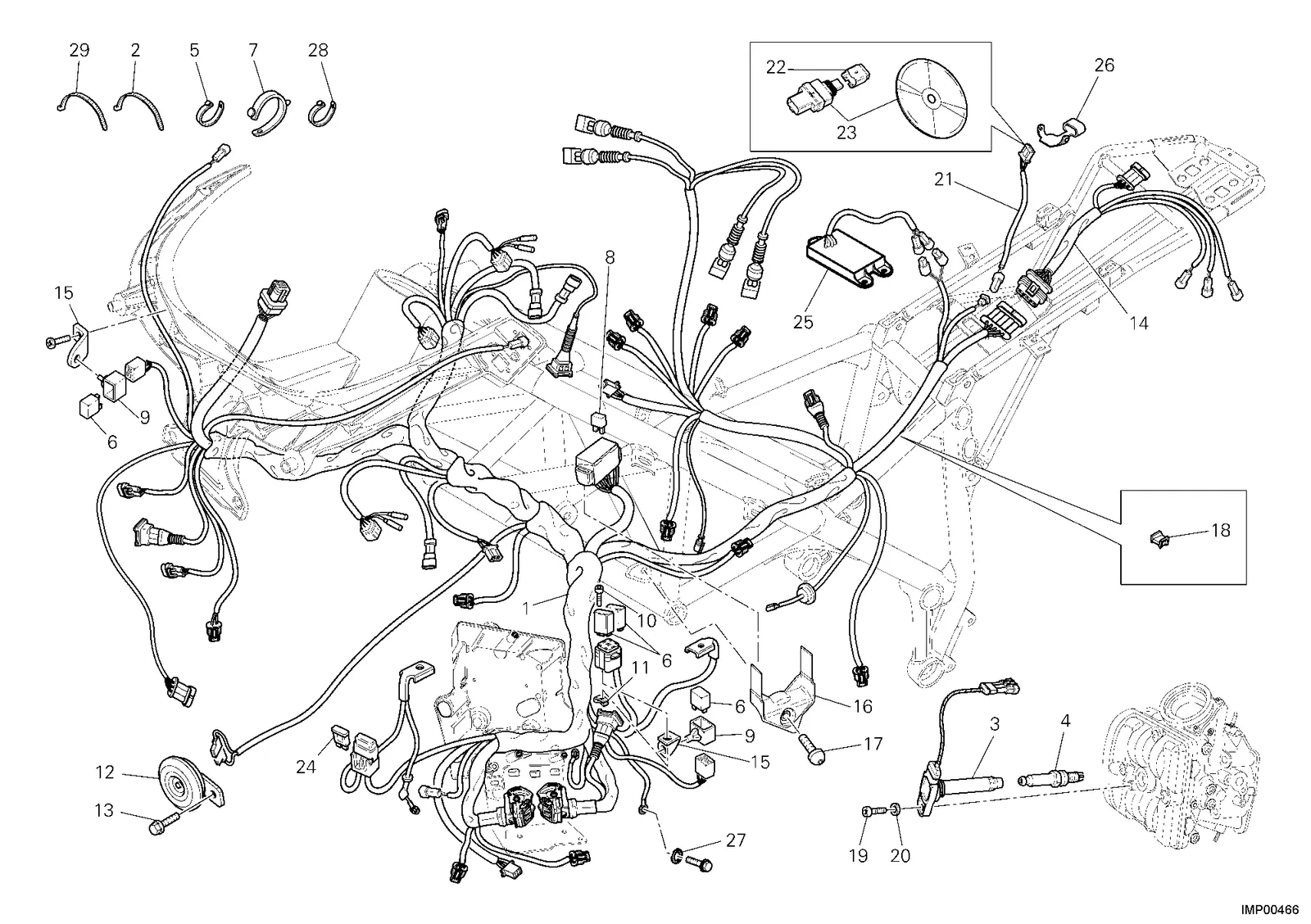

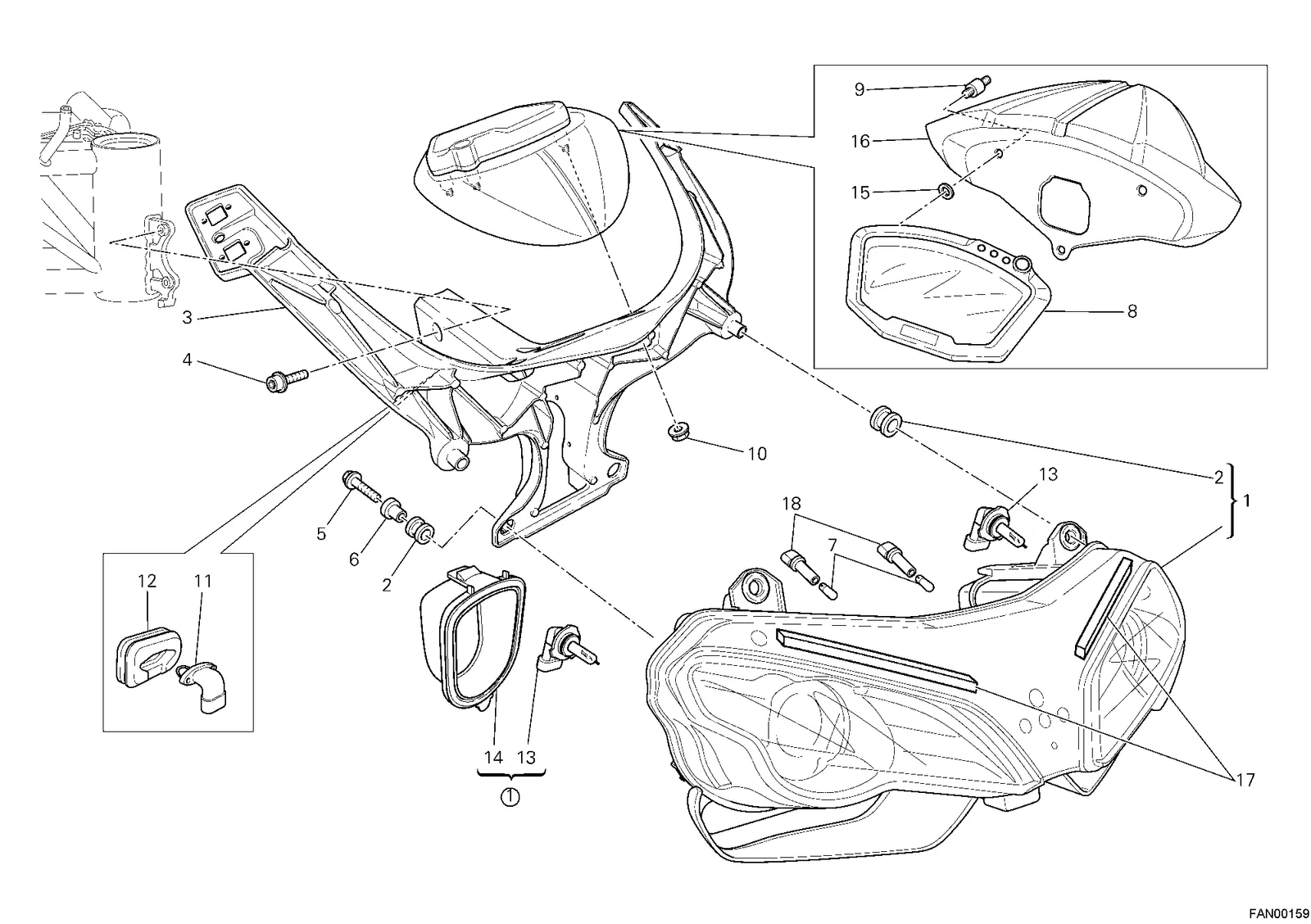

BATERIA018BATERIA21 peçasFAROL DIANTEIRO020FAROL DIANTEIRO18 peçasSISTEMA ELÉTRICO18ASISTEMA ELÉTRICO33 peçasFAROL TRASEIRO27AFAROL TRASEIRO31 peças
