DIAGRAMAS

Superbike 749 R USA 2005

Escolha o sistema da moto e toque no desenho.

Chassi

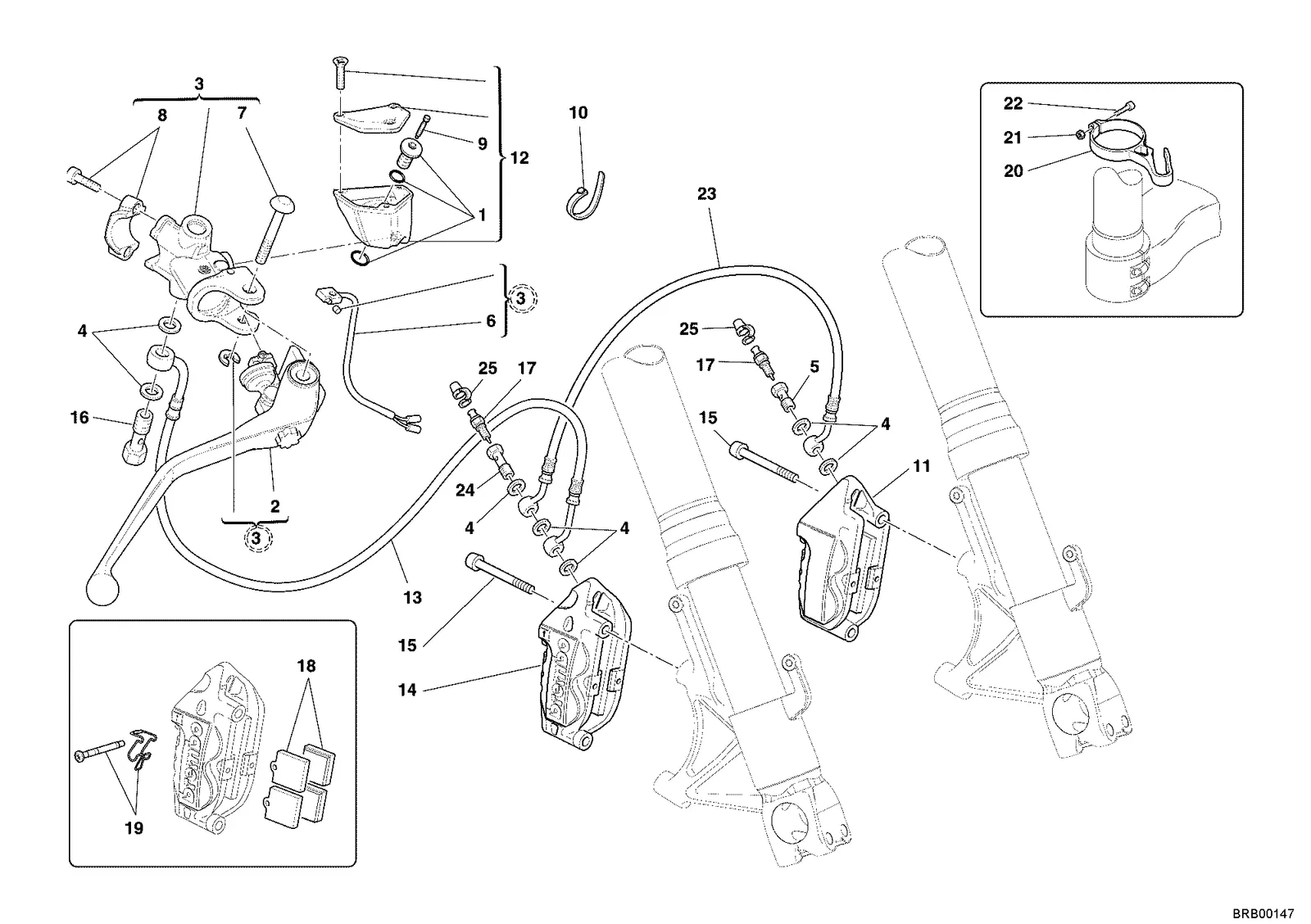

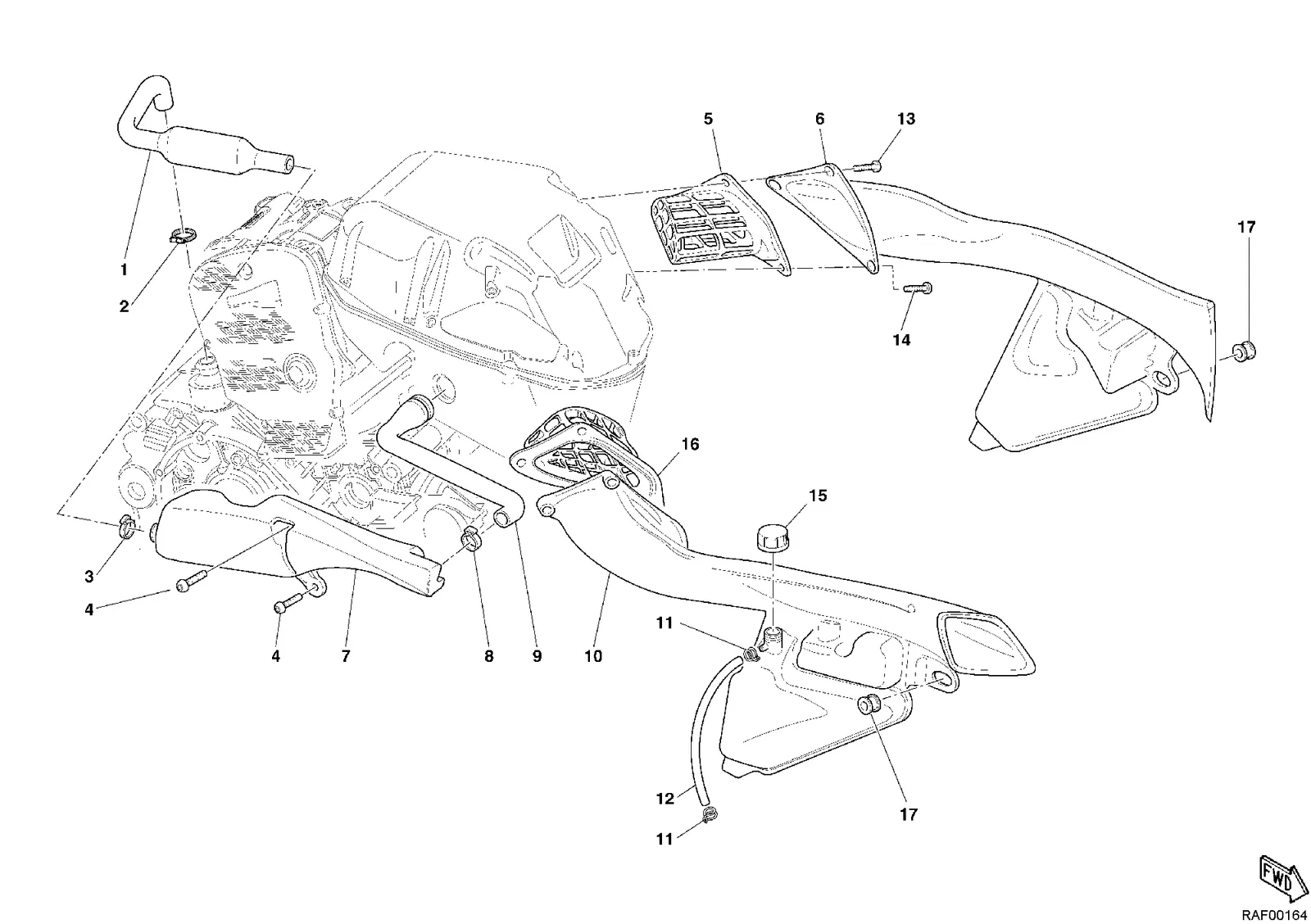

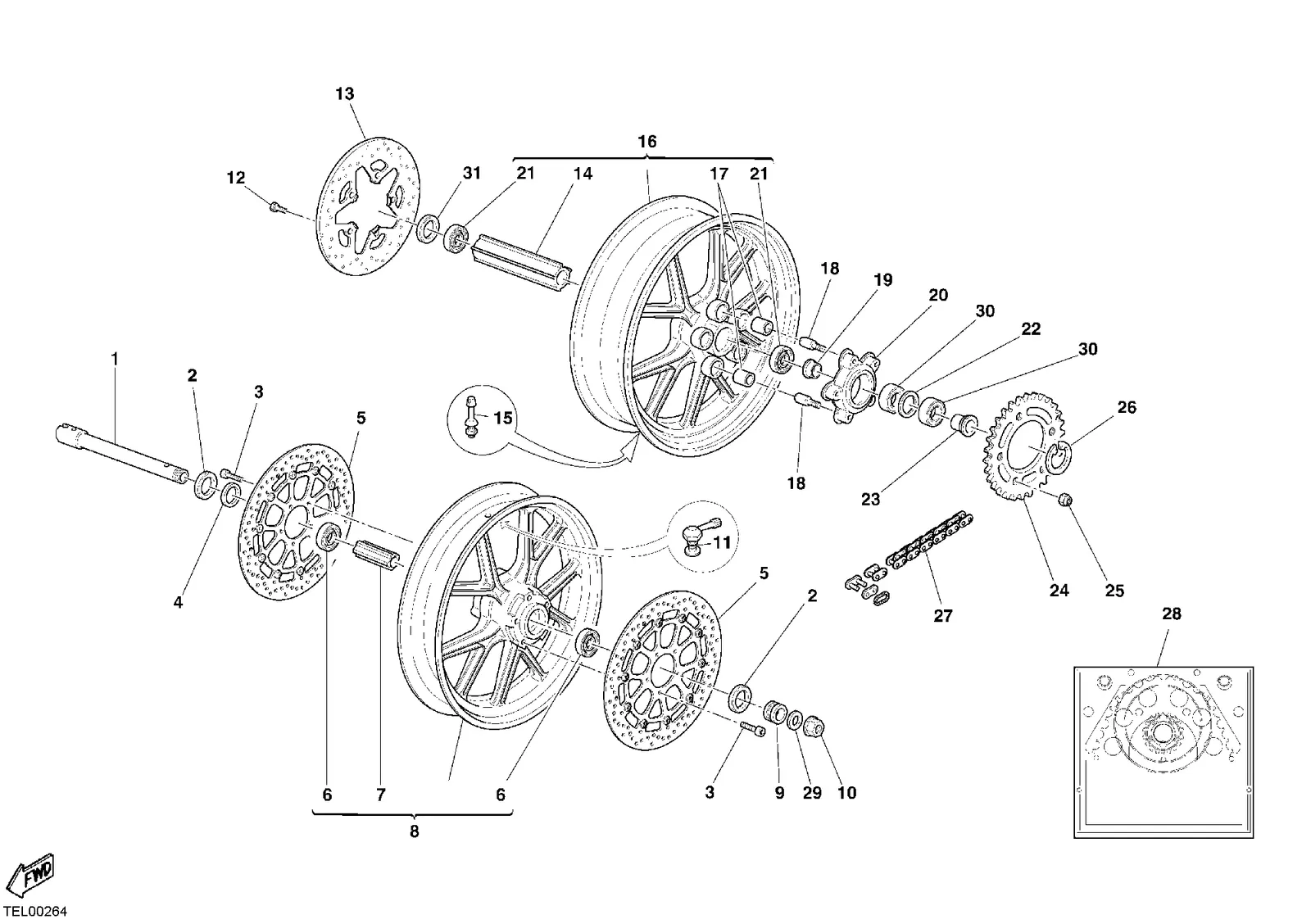

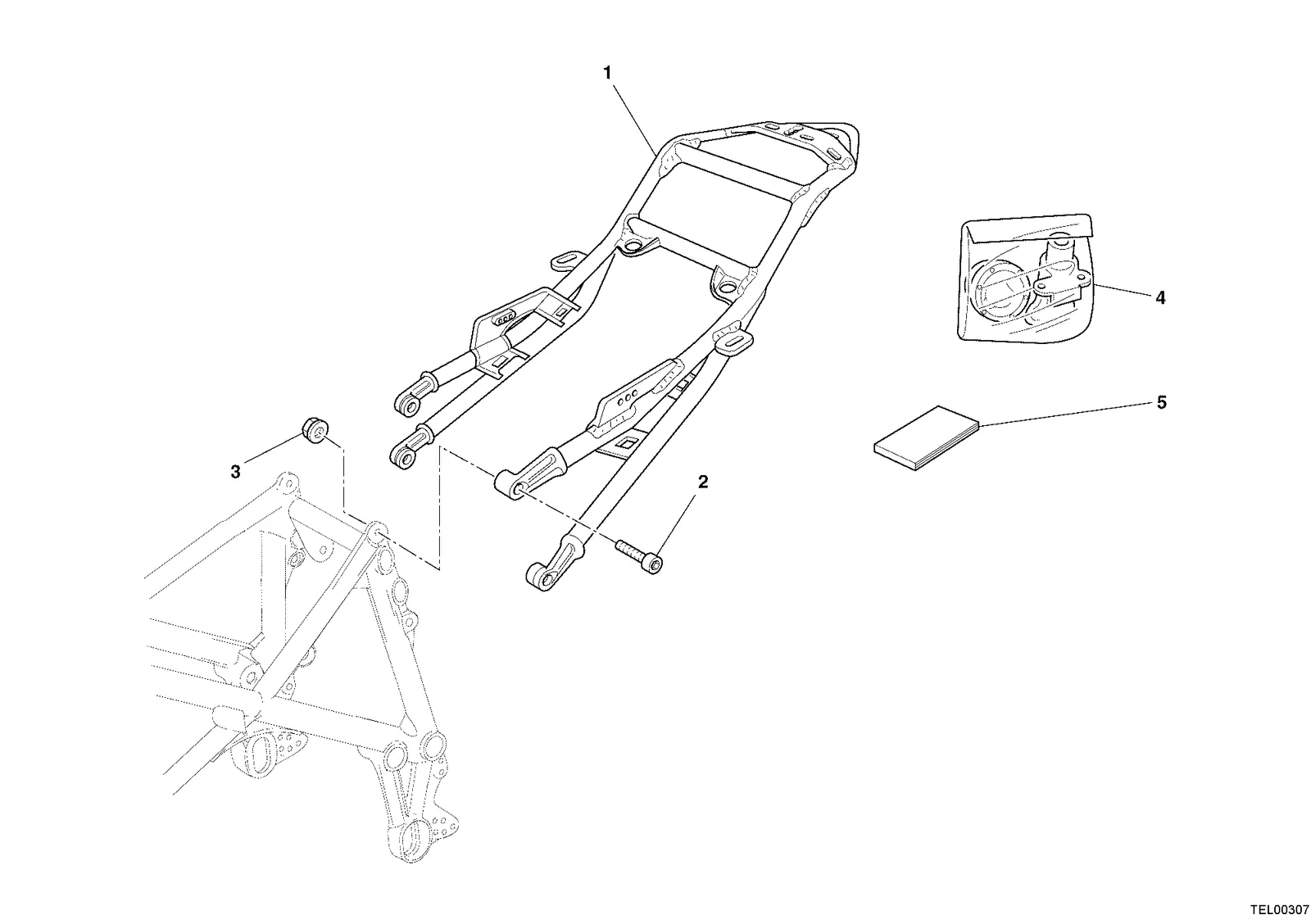

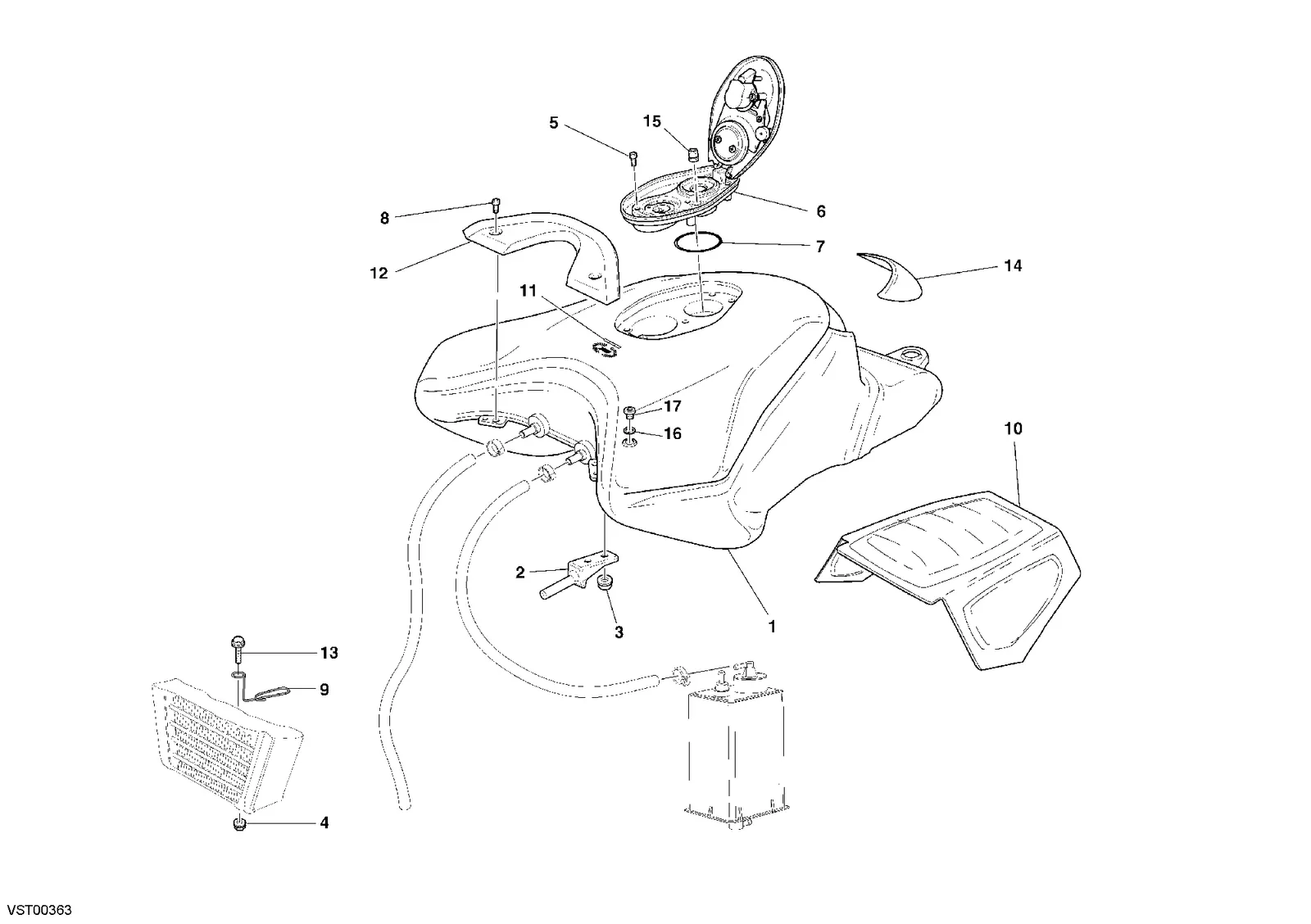

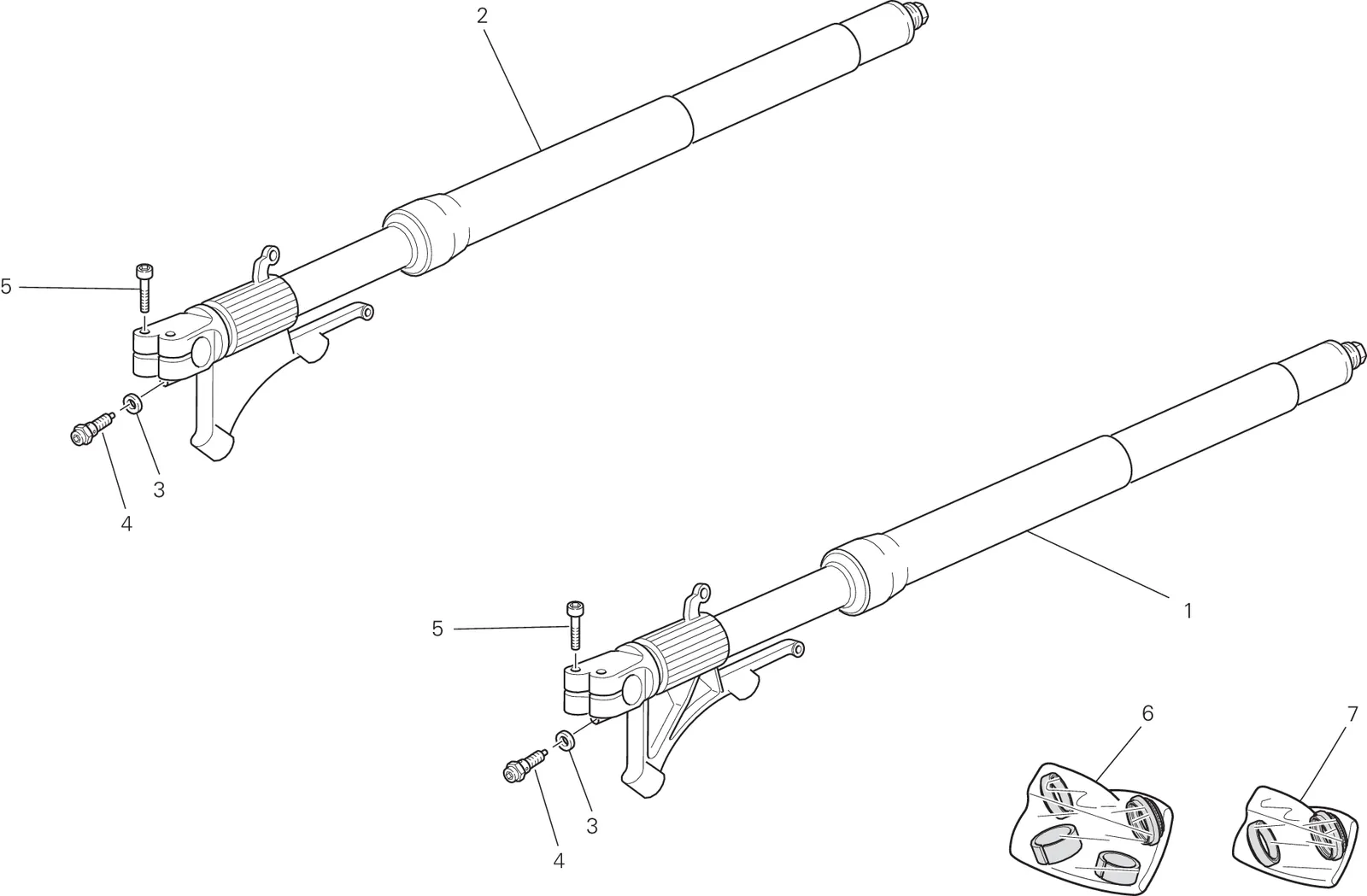

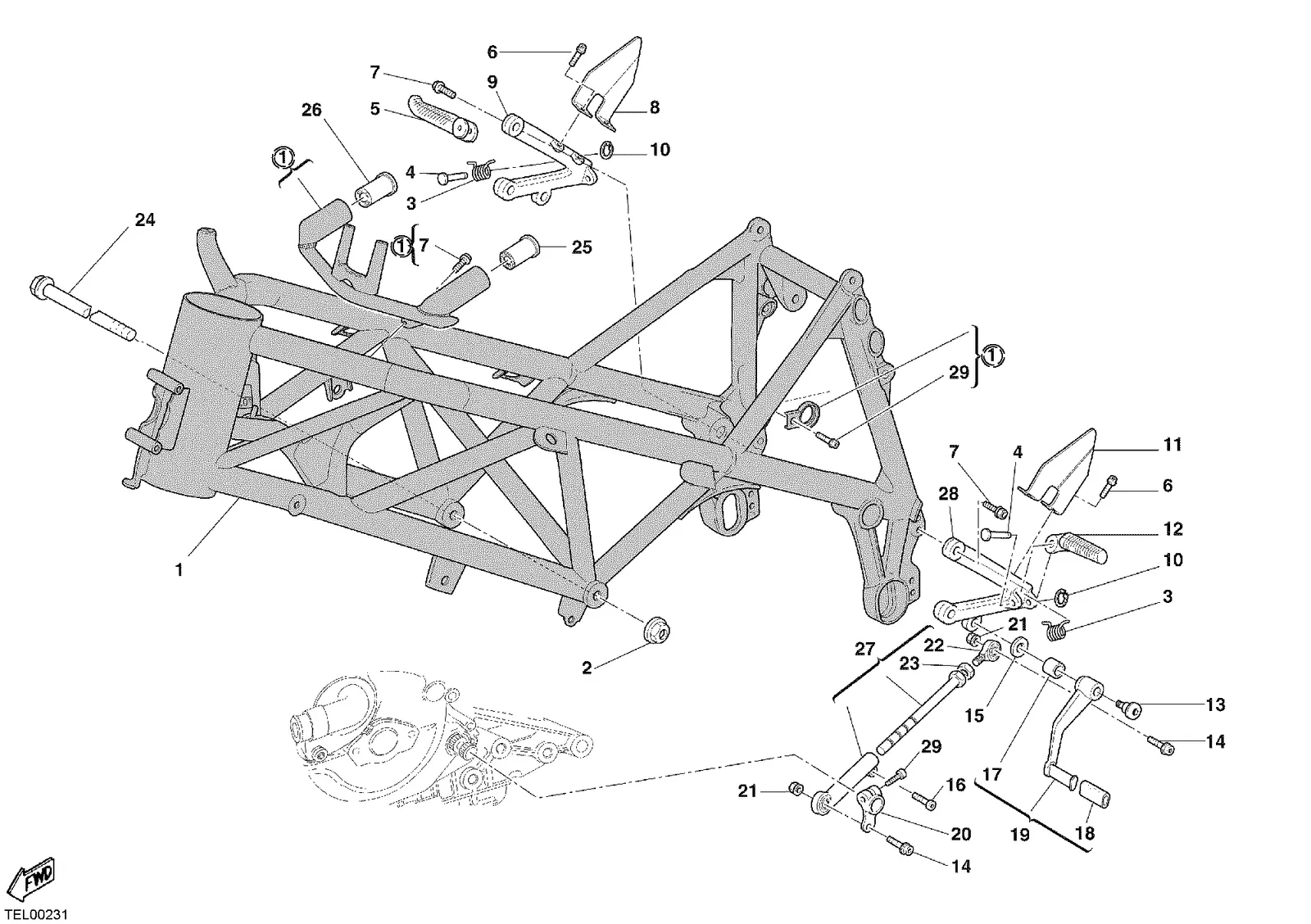

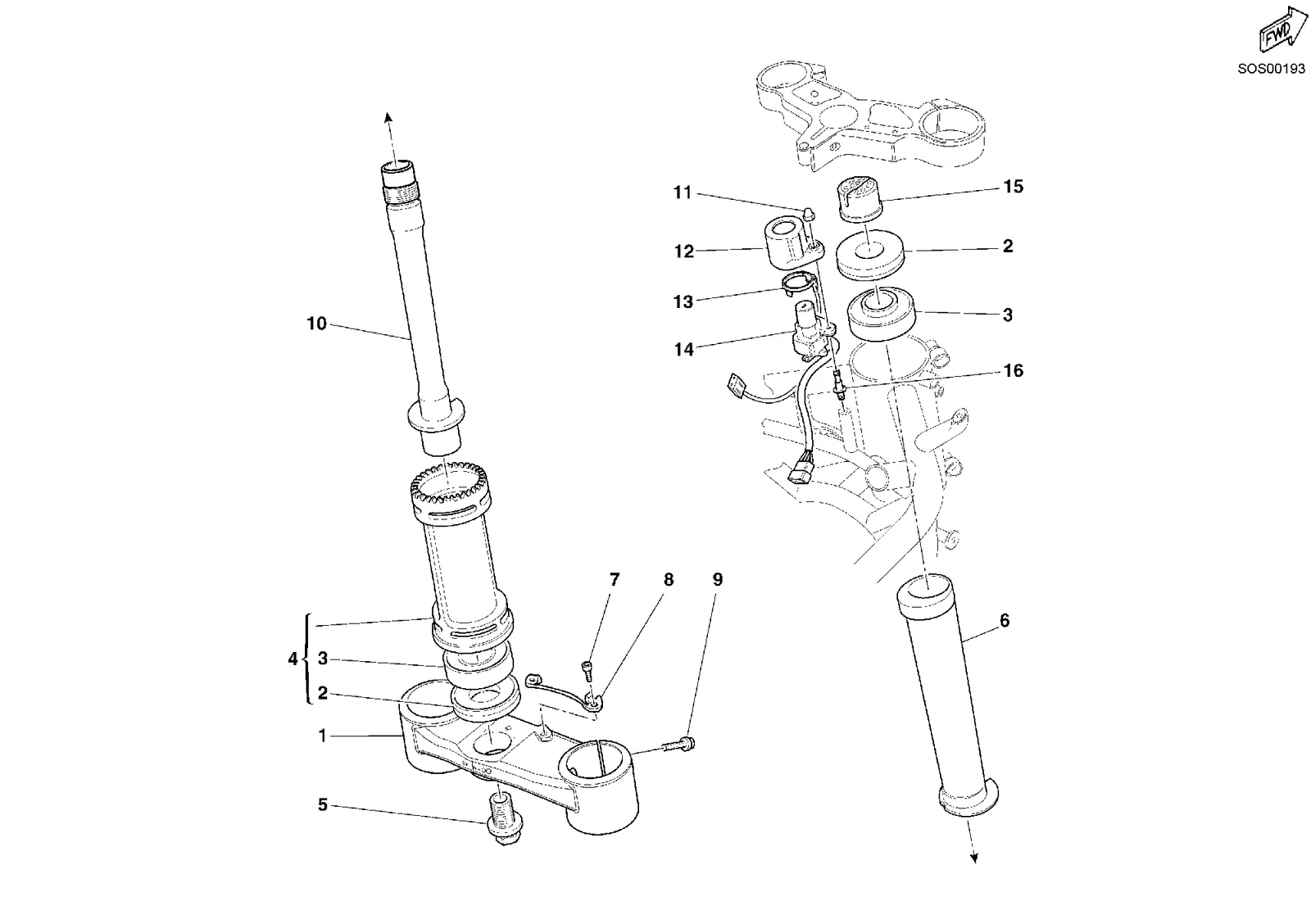

SISTEMA DE ESCAPAMENTO019SISTEMA DE ESCAPAMENTO43 peçasGUIDÃO021GUIDÃO30 peçasCHASSI022CHASSI29 peçasBOMBA DE EMBREAGEM023BOMBA DE EMBREAGEM15 peçasSISTEMA DE FREIO DIANTEIRO024SISTEMA DE FREIO DIANTEIRO25 peçasSISTEMA DE FREIO TRASEIRO025SISTEMA DE FREIO TRASEIRO44 peçasRODAS026RODAS31 peçasCHASSI TRASEIRO027CHASSI TRASEIRO5 peçasAMORTECEDOR TRASEIRO028AMORTECEDOR TRASEIRO18 peçasADMISSÃO029ADMISSÃO17 peçasRADIADOR DE ÁGUA030RADIADOR DE ÁGUA14 peçasSISTEMA DE ARREFECIMENTO031SISTEMA DE ARREFECIMENTO19 peçasTANQUE DE COMBUSTÍVEL032TANQUE DE COMBUSTÍVEL17 peçasASSENTO033ASSENTO30 peçasCÚPULA034CÚPULA23 peçasFILTRO CANISTER USA035FILTRO CANISTER USA22 peçasETIQUETA RECOMENDAÇÕES PARA USA036ETIQUETA RECOMENDAÇÕES PARA USA3 peçasSISTEMA DE ESCAPAMENTO CARBONO19ASISTEMA DE ESCAPAMENTO CARBONO7 peçasPLACA FORQUILHA21APLACA FORQUILHA16 peçasFORQUILHA DIANTEIRA21BFORQUILHA DIANTEIRA7 peçasDESCANSO LATERAL22ADESCANSO LATERAL10 peçasBRAÇO OSCILANTE28ABRAÇO OSCILANTE29 peçasBOMBA DE COMBUSTÍVEL32ABOMBA DE COMBUSTÍVEL13 peçasCARENAGEM34ACARENAGEM54 peças

Motor

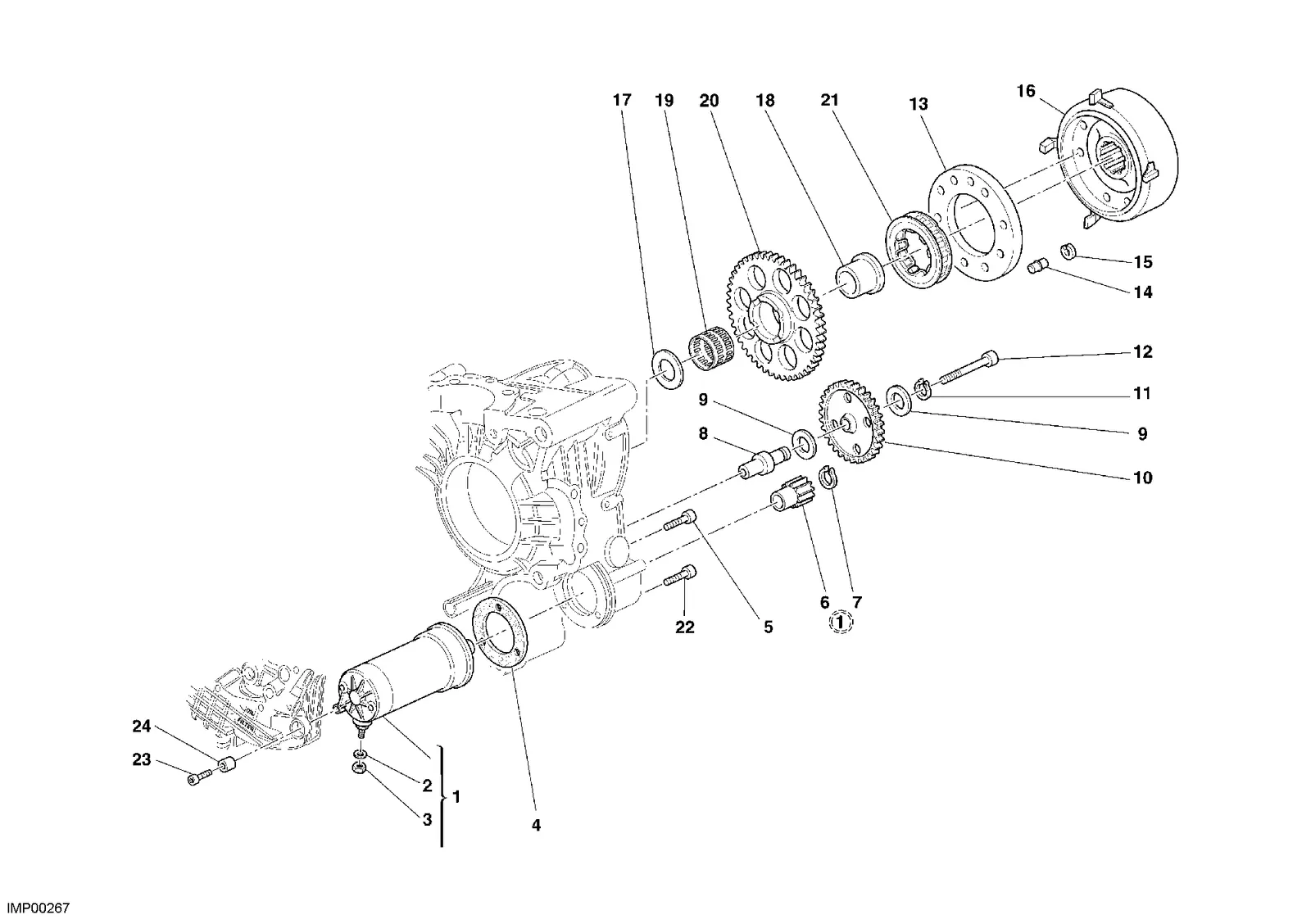

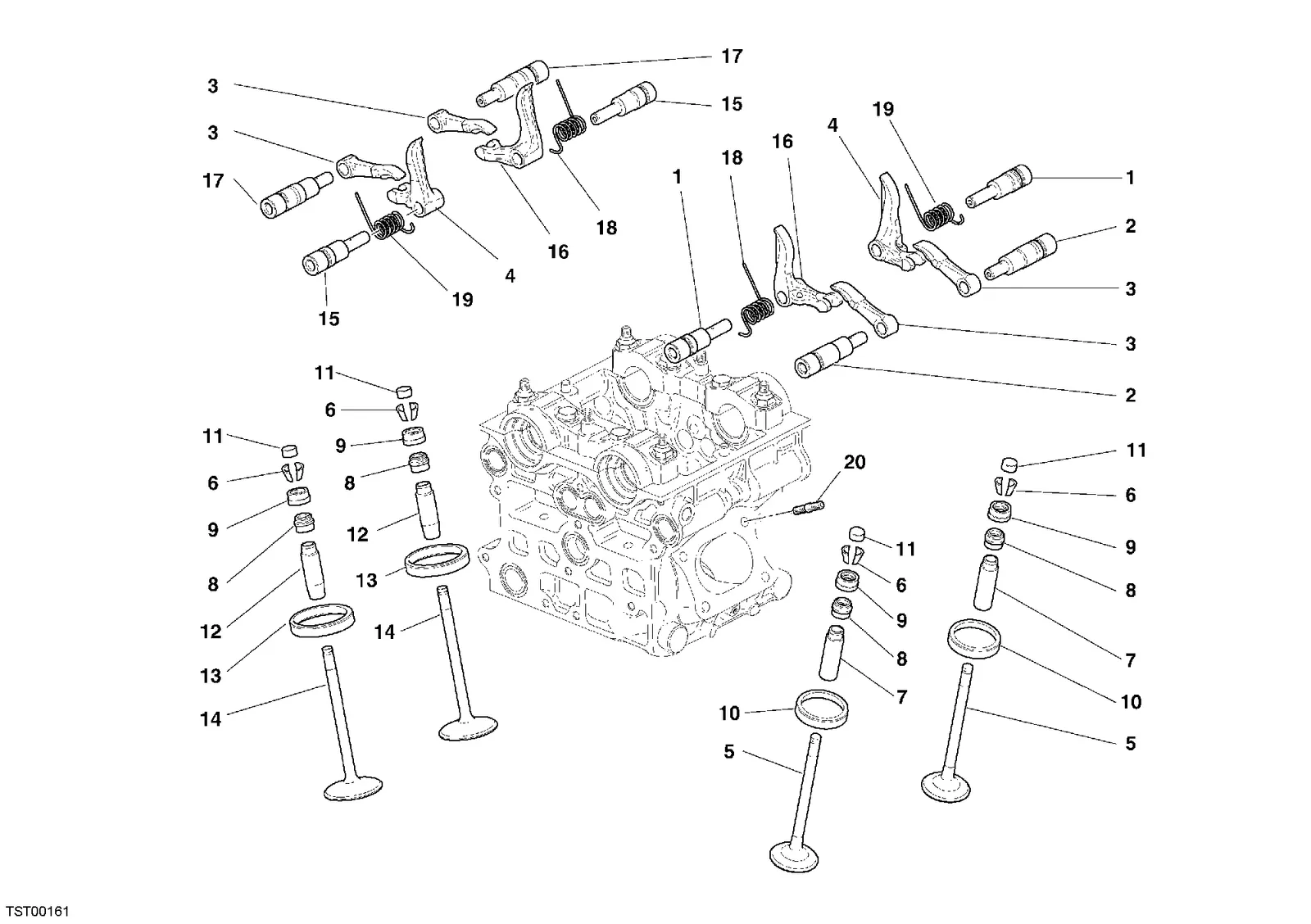

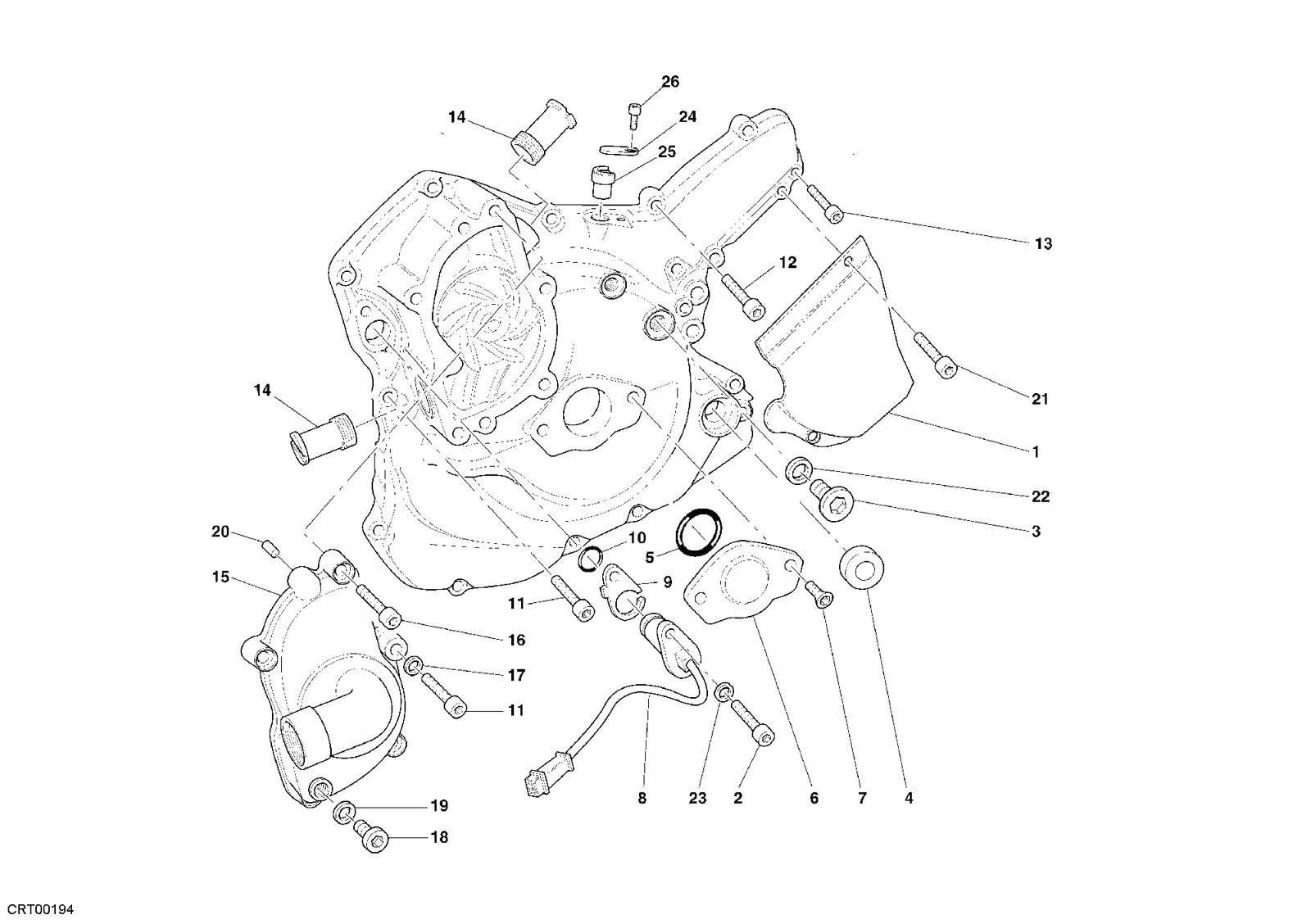

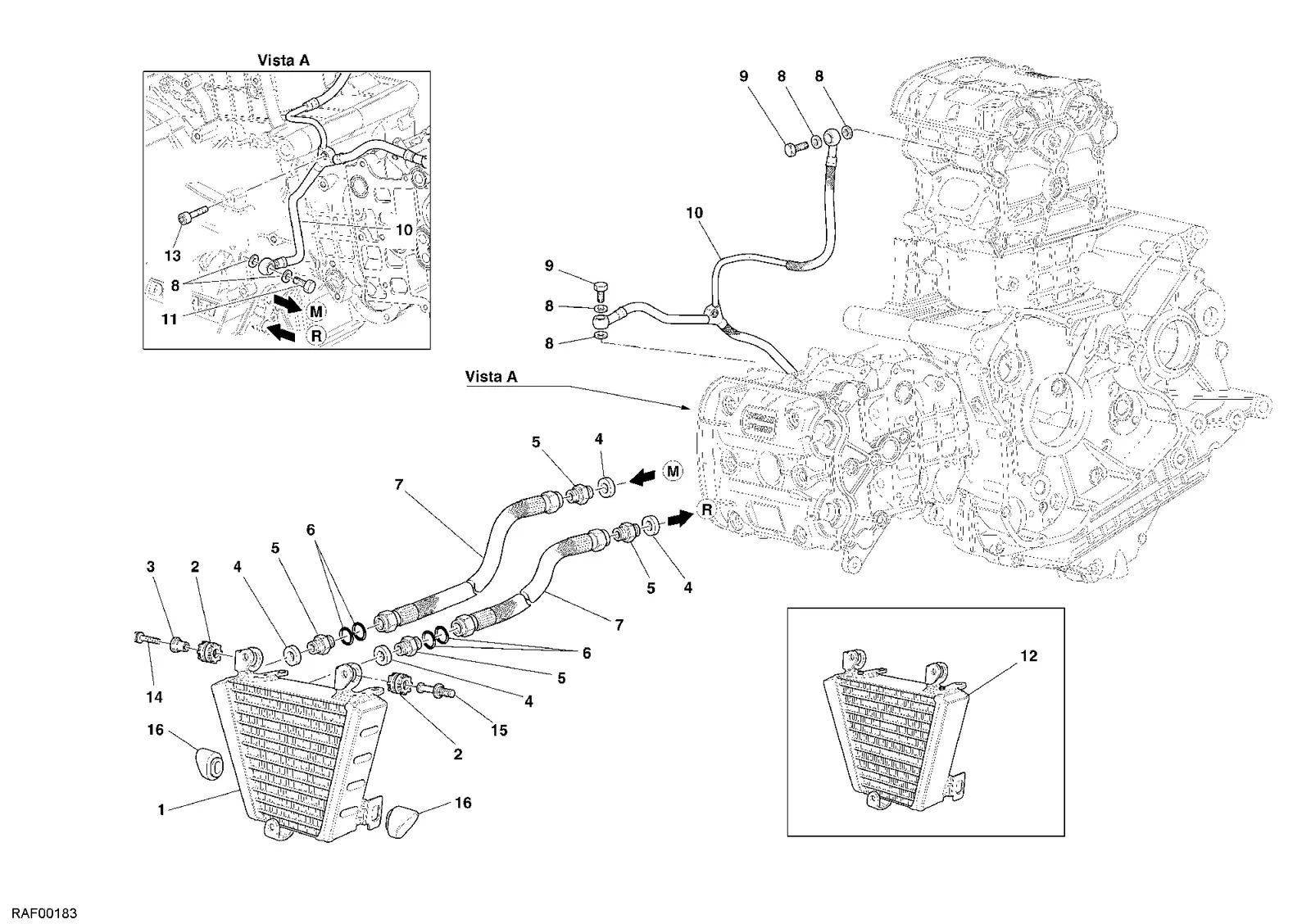

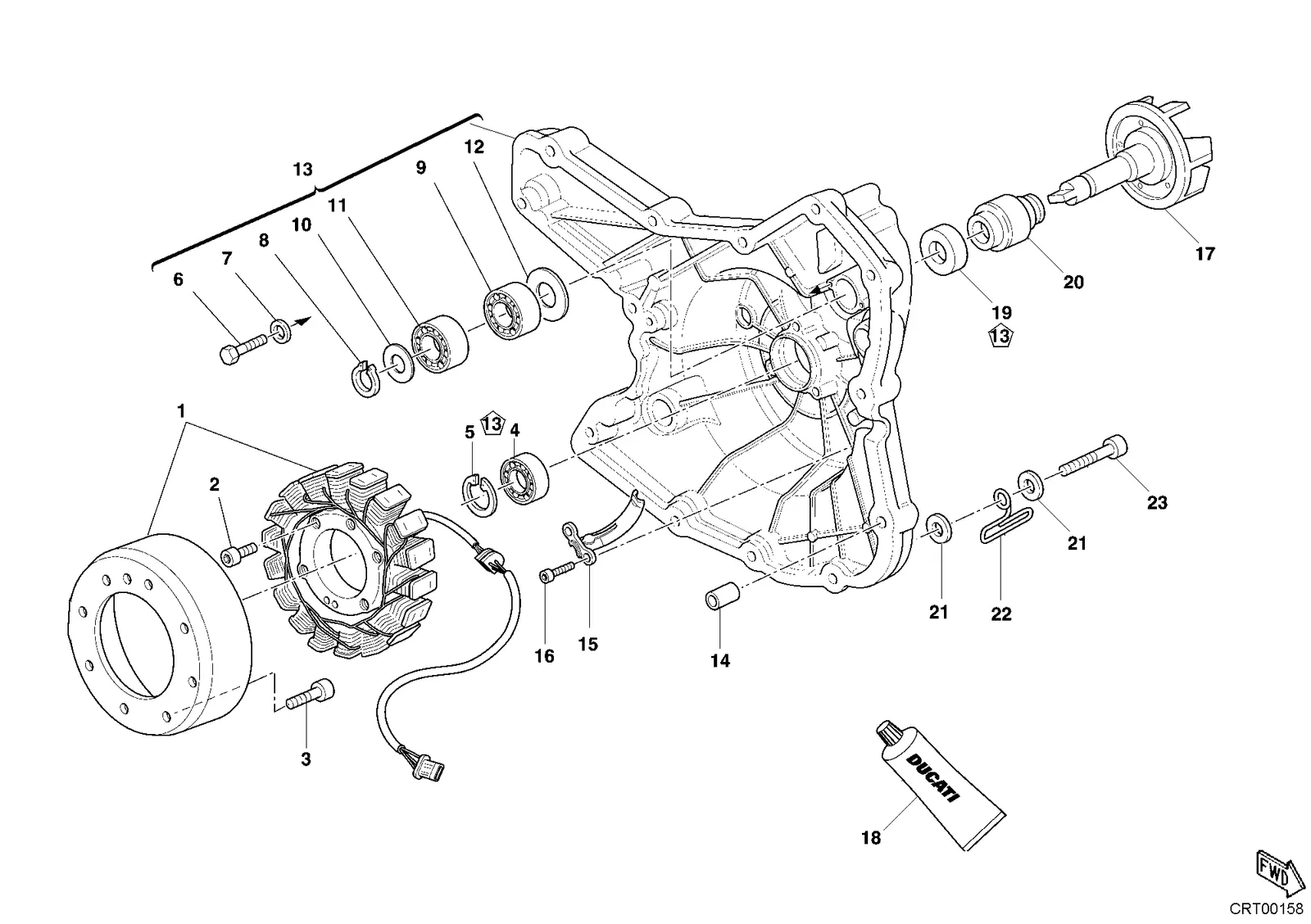

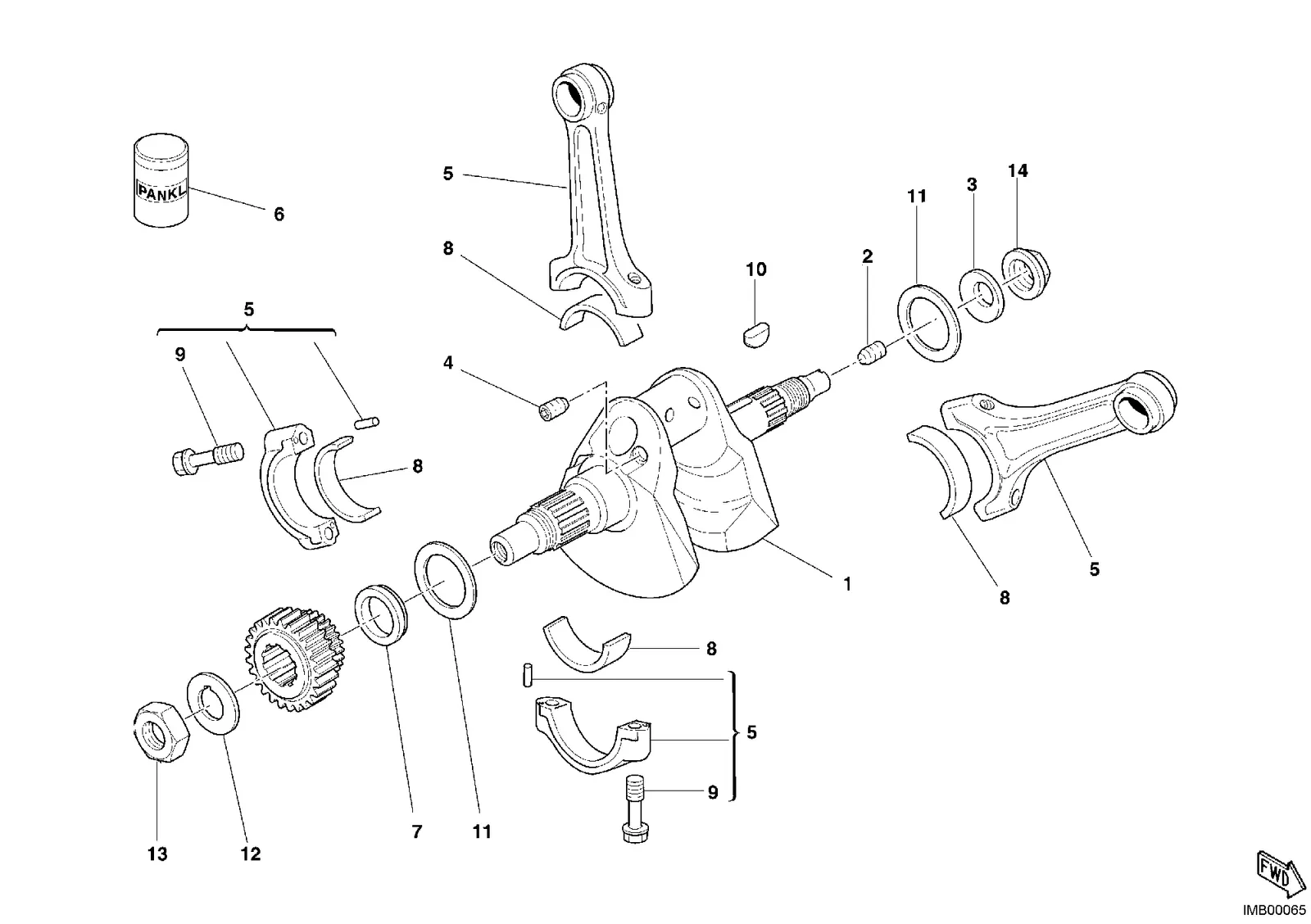

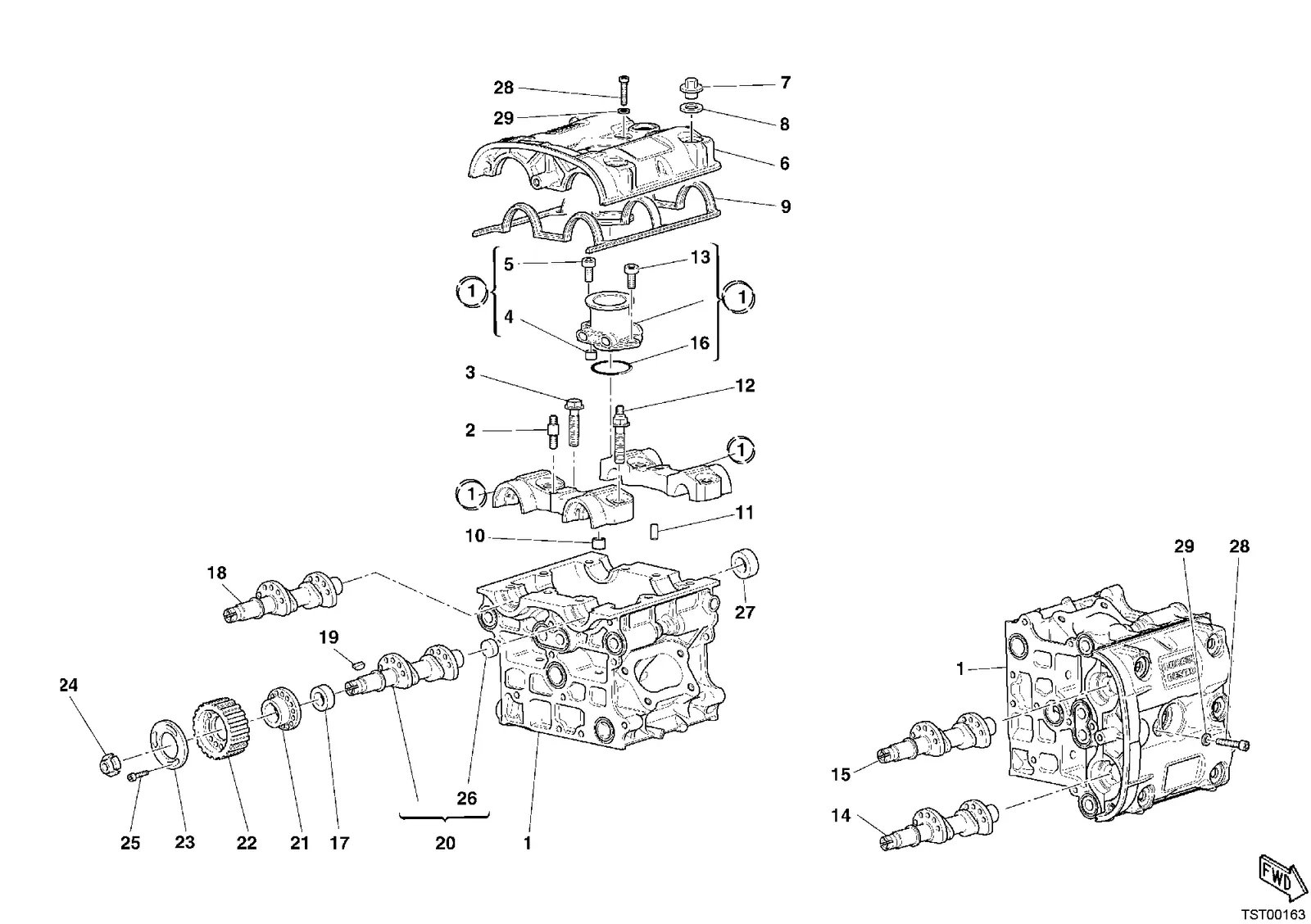

SELETOR DO CÂMBIO002SELETOR DO CÂMBIO36 peçasCÂMBIO003CÂMBIO45 peçasEMBREAGEM004EMBREAGEM29 peçasTAMPA DA EMBREAGEM EXTERNA005TAMPA DA EMBREAGEM EXTERNA17 peçasEIXO DO MOTOR006EIXO DO MOTOR28 peçasCILINDRO - PISTÃO007CILINDRO - PISTÃO17 peçasCORREIA DE TRANSMISSÃO008CORREIA DE TRANSMISSÃO29 peçasBOMBA DE ÓLEO - FILTROS009BOMBA DE ÓLEO - FILTROS32 peçasCÁRTER DO MOTOR010CÁRTER DO MOTOR30 peçasTAMPA DO ALTERNADOR011TAMPA DO ALTERNADOR28 peçasMOTOR DE PARTIDA012MOTOR DE PARTIDA24 peçasVÁLVULAS013VÁLVULAS68 peçasCOLETOR DE ADMISSÃO014COLETOR DE ADMISSÃO10 peçasCABEÇA CILINDRO015CABEÇA CILINDRO29 peçasRADIADOR ÓLEO016RADIADOR ÓLEO16 peçasCORPO BORBOLETA017CORPO BORBOLETA13 peçasTAMPA DA EMBREAGEM05ATAMPA DA EMBREAGEM7 peçasROLAMENTOS PARA CÁRTER DO MOTOR10AROLAMENTOS PARA CÁRTER DO MOTOR22 peçasPICK-UP11APICK-UP23 peçasCOBERTURAS PARA CABEÇA14ACOBERTURAS PARA CABEÇA10 peças

Elétrico

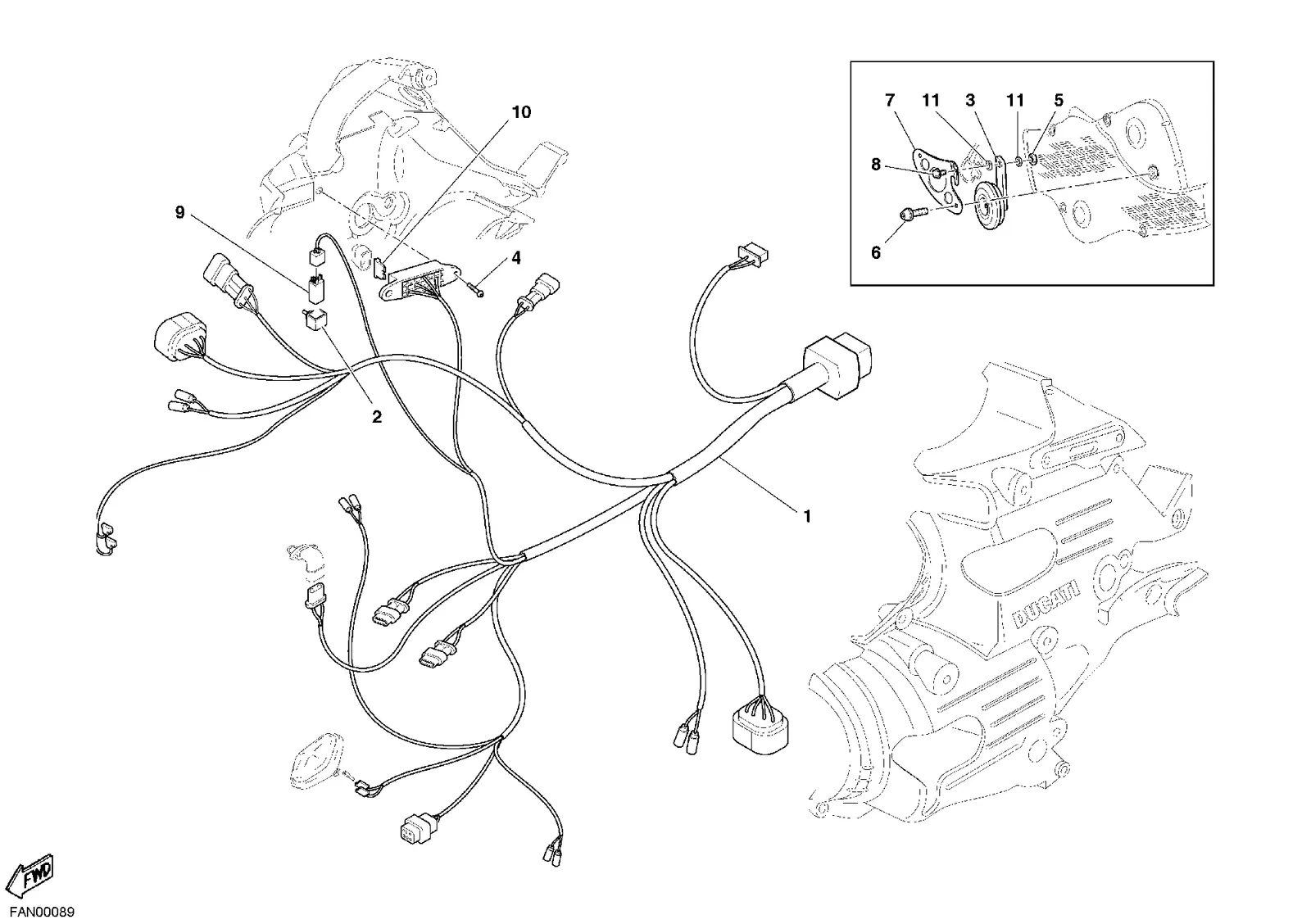

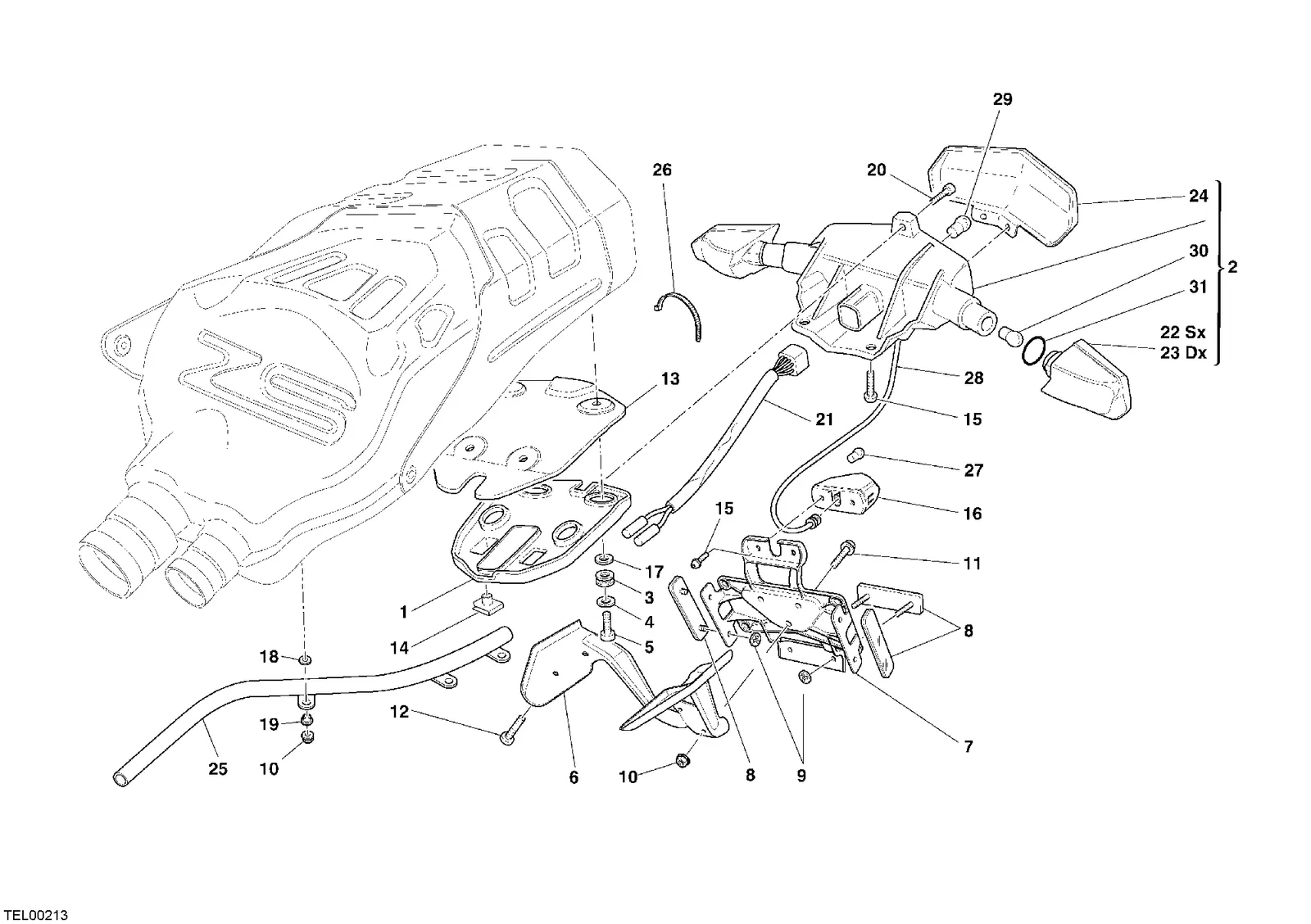

BATERIA018BATERIA23 peçasFAROL DIANTEIRO020FAROL DIANTEIRO31 peçasCENTRAL ELETRÔNICA DA INJEÇÃO18ACENTRAL ELETRÔNICA DA INJEÇÃO15 peçasCABOS PARA FAROL DIANTEIRO20ACABOS PARA FAROL DIANTEIRO14 peçasFAROL TRASEIRO27AFAROL TRASEIRO31 peças
