DIAGRAMAS

Superbike 888 US 1995

Escolha o sistema da moto e toque no desenho.

Chassi

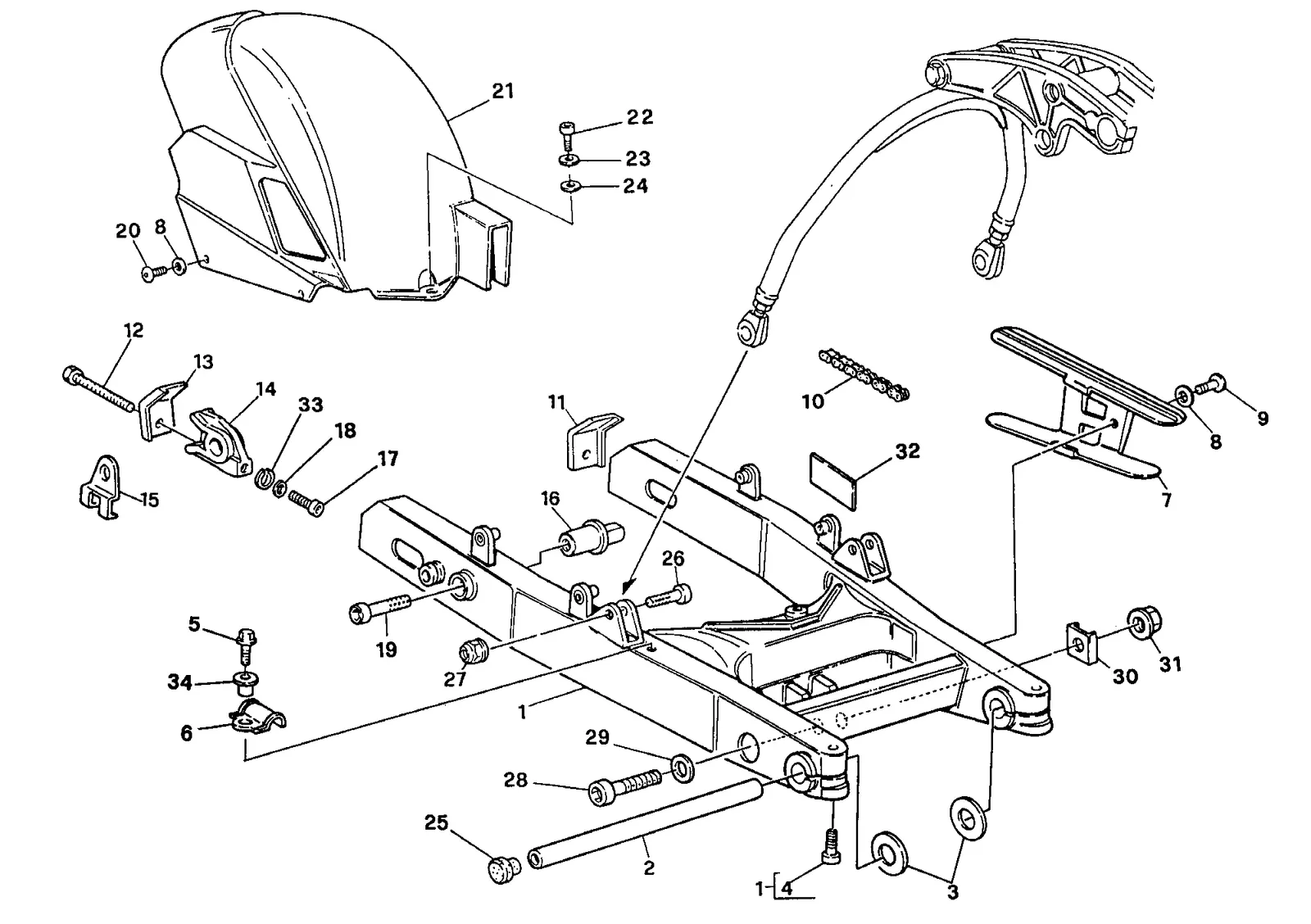

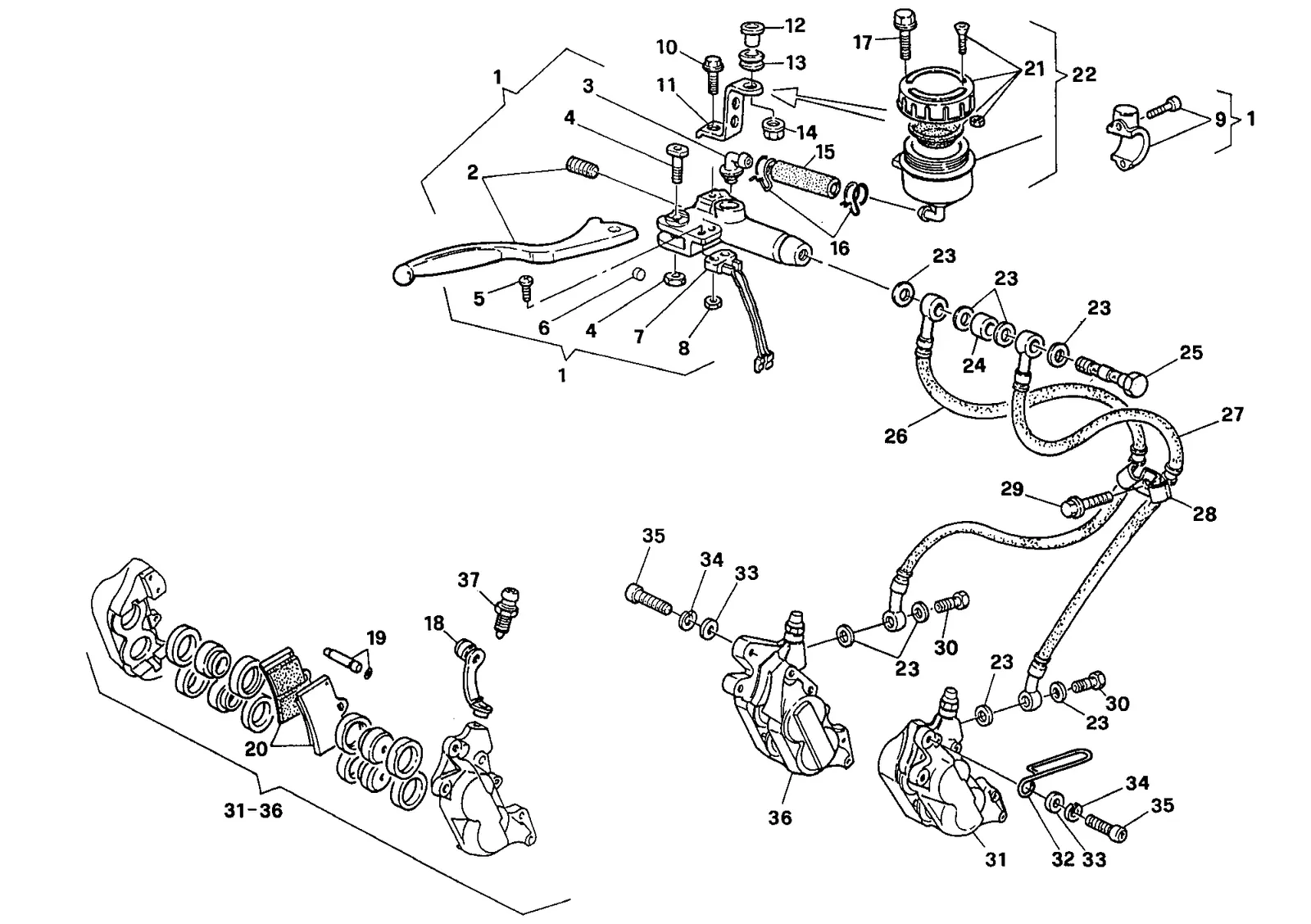

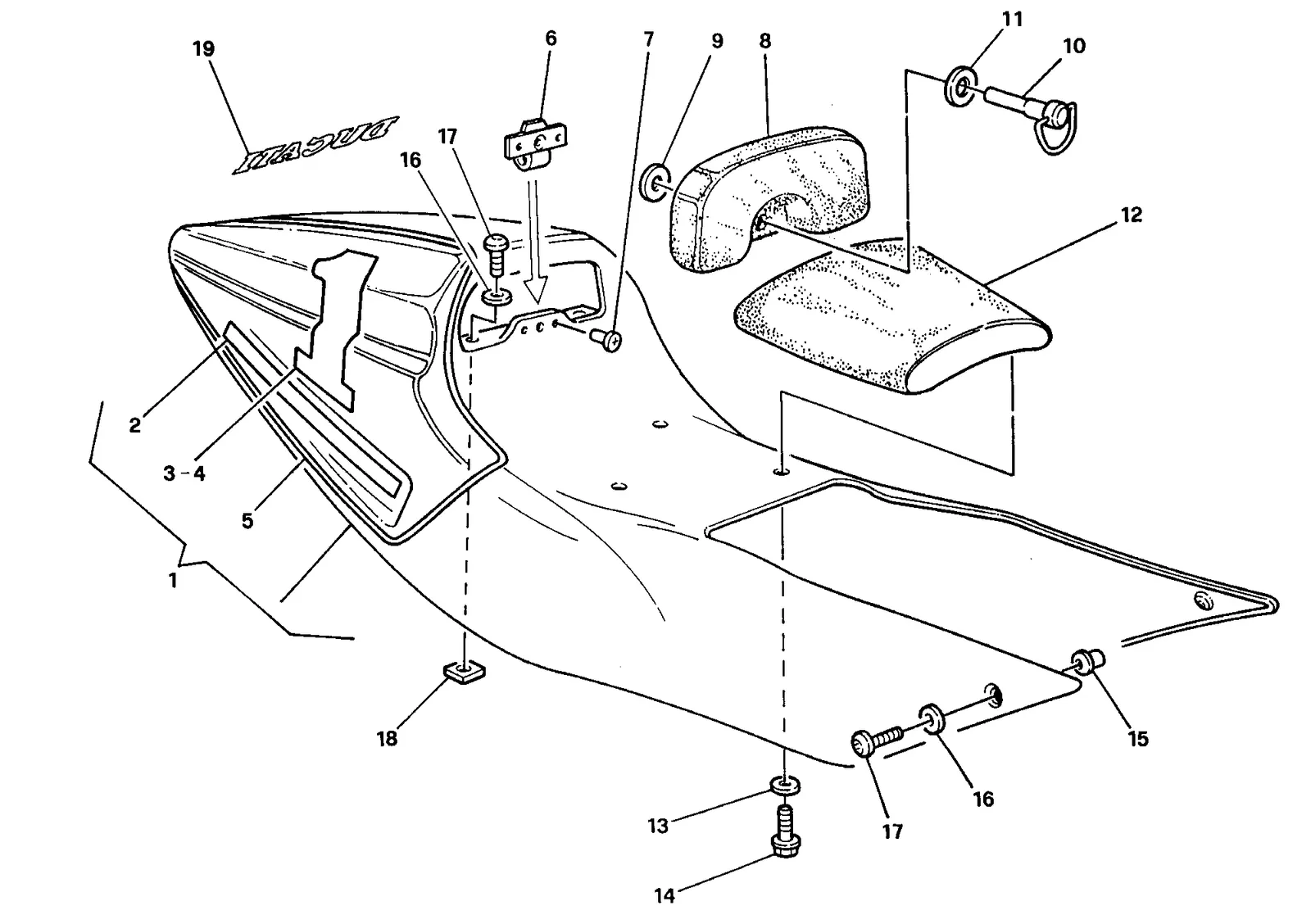

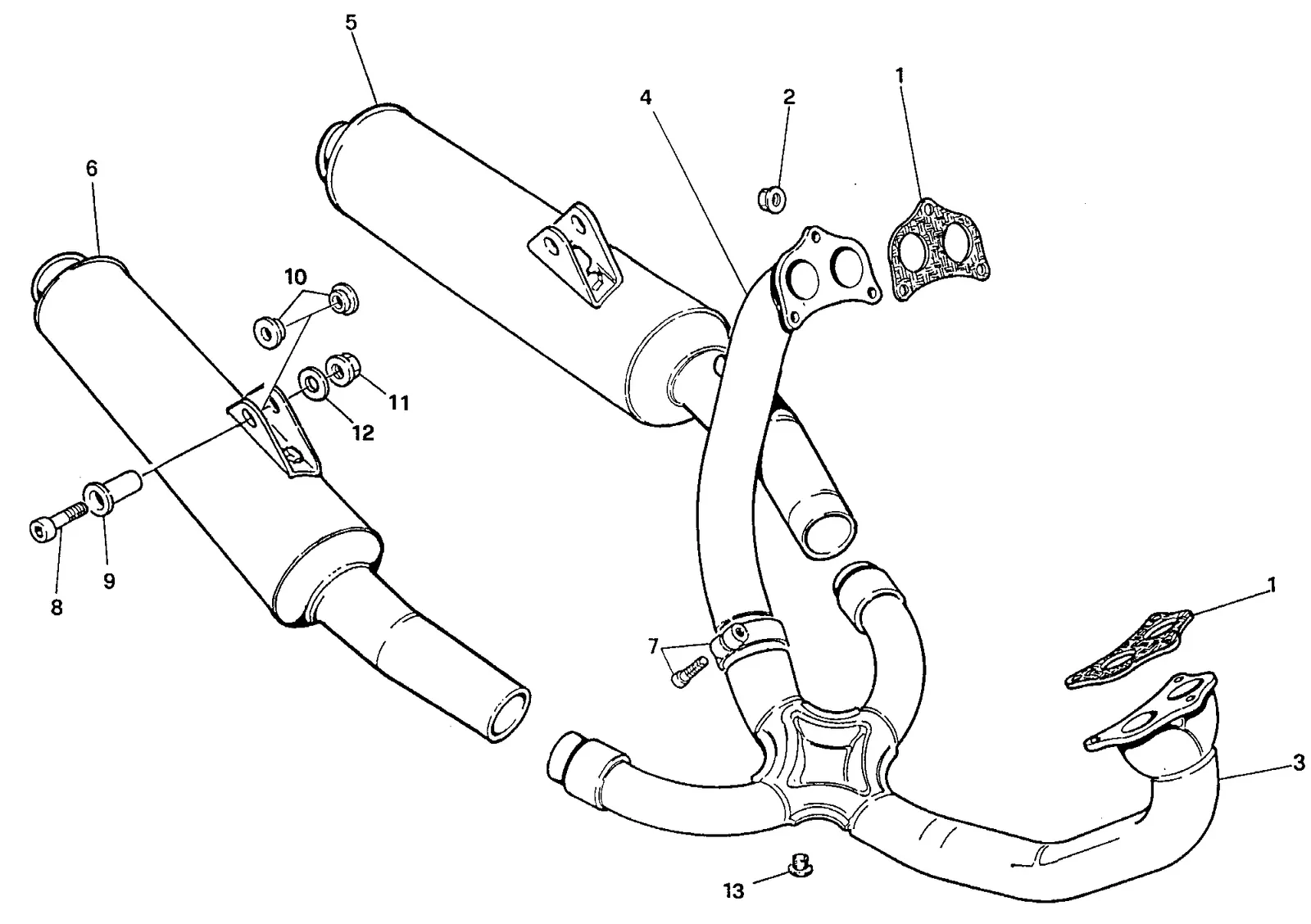

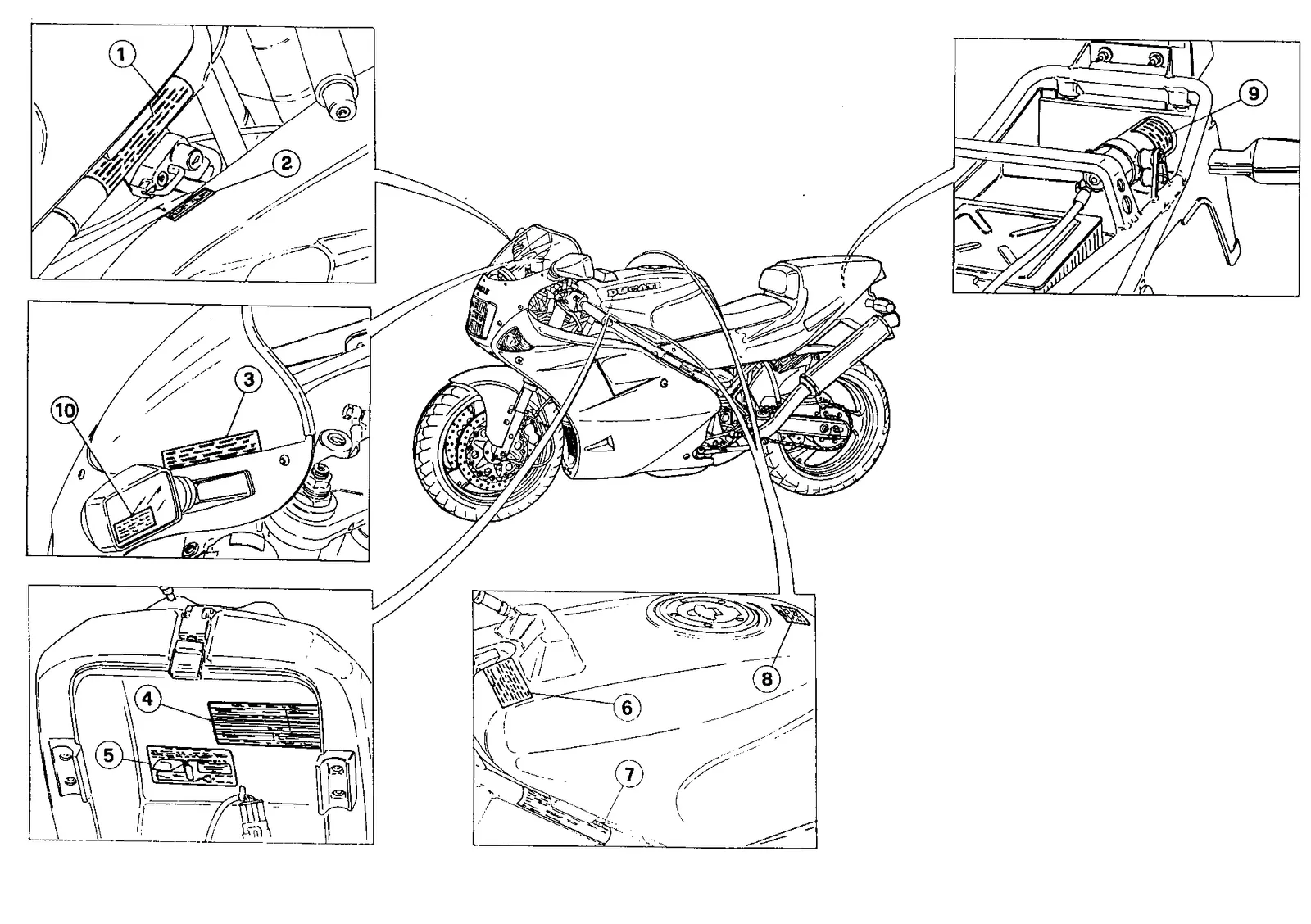

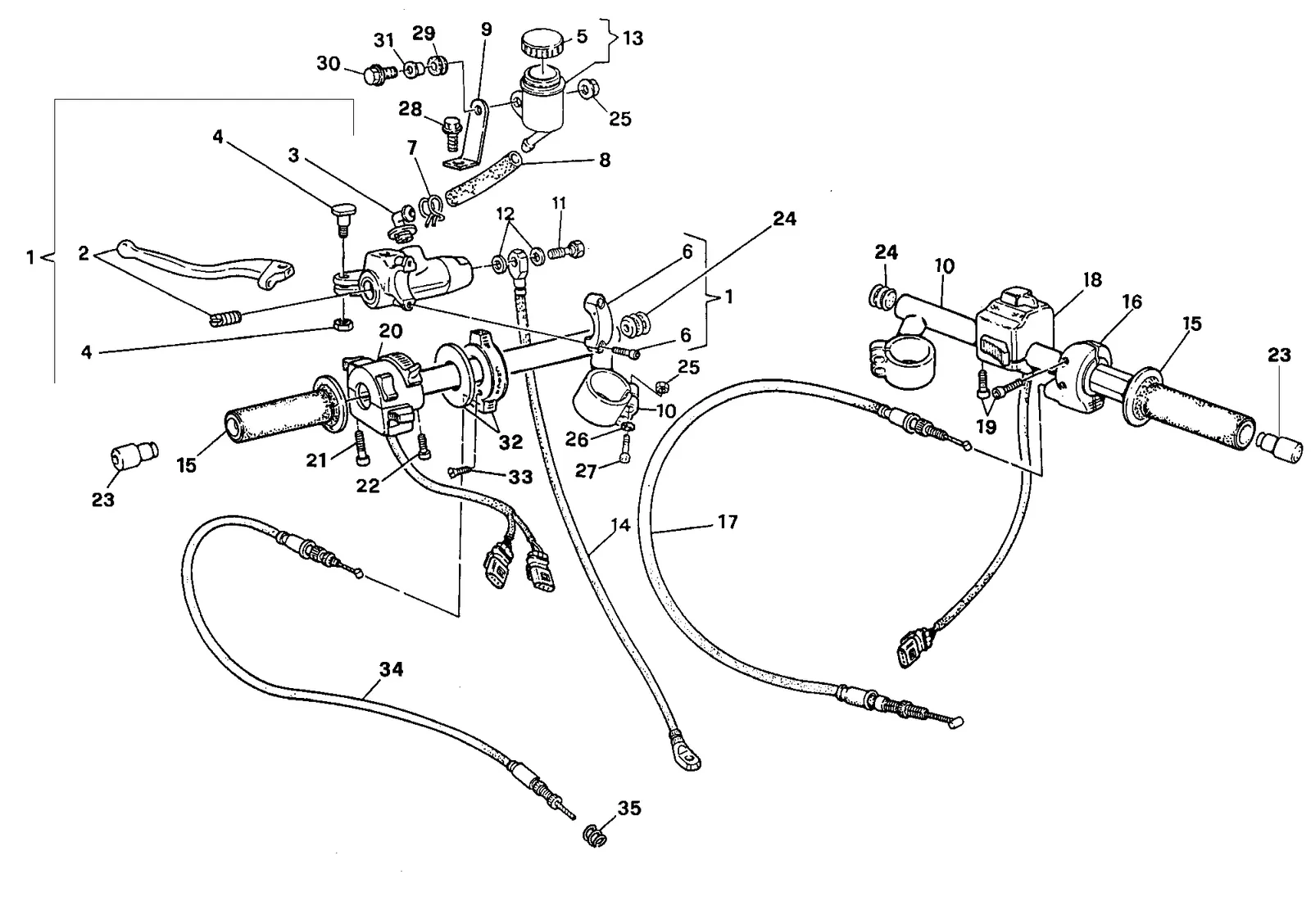

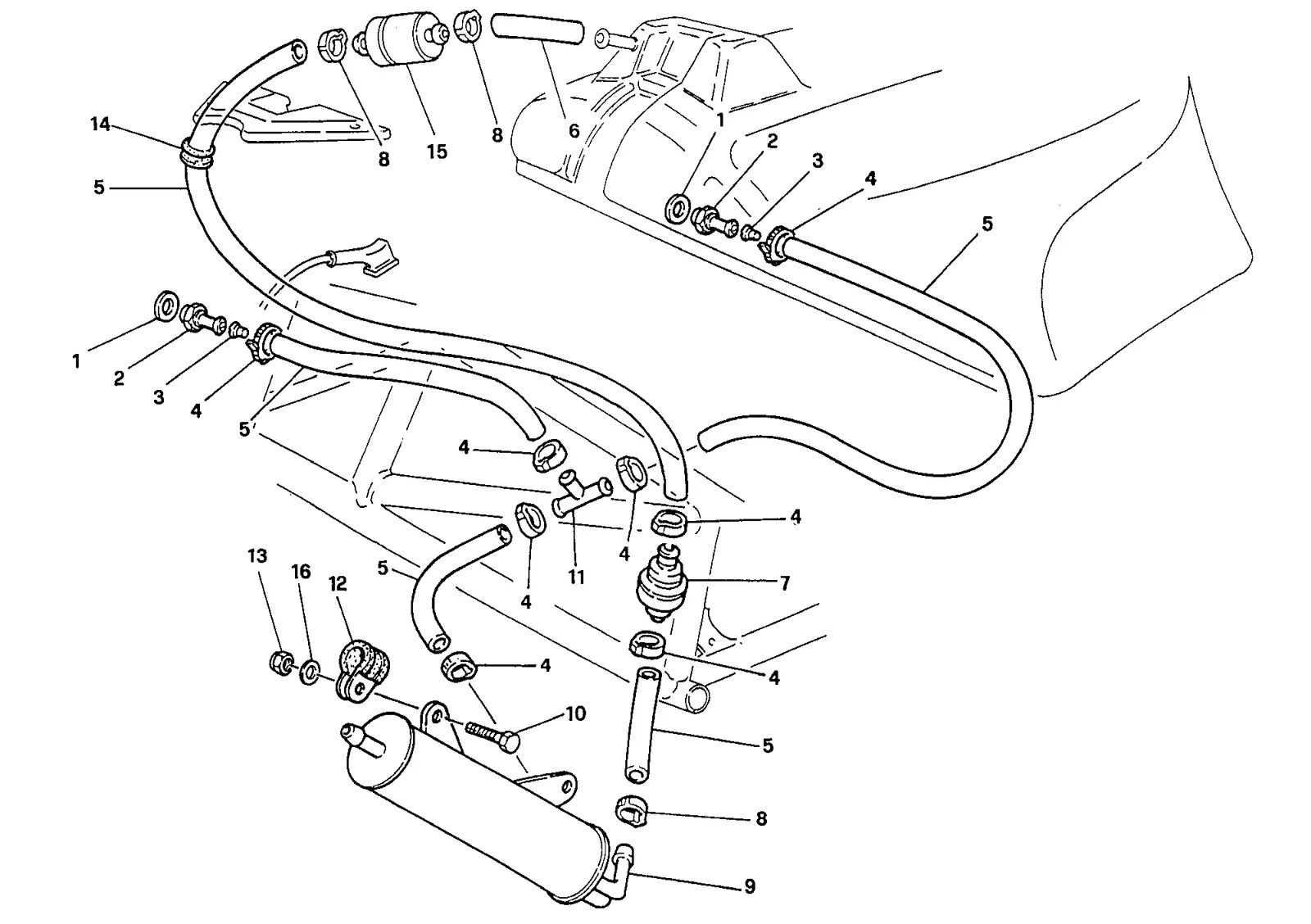

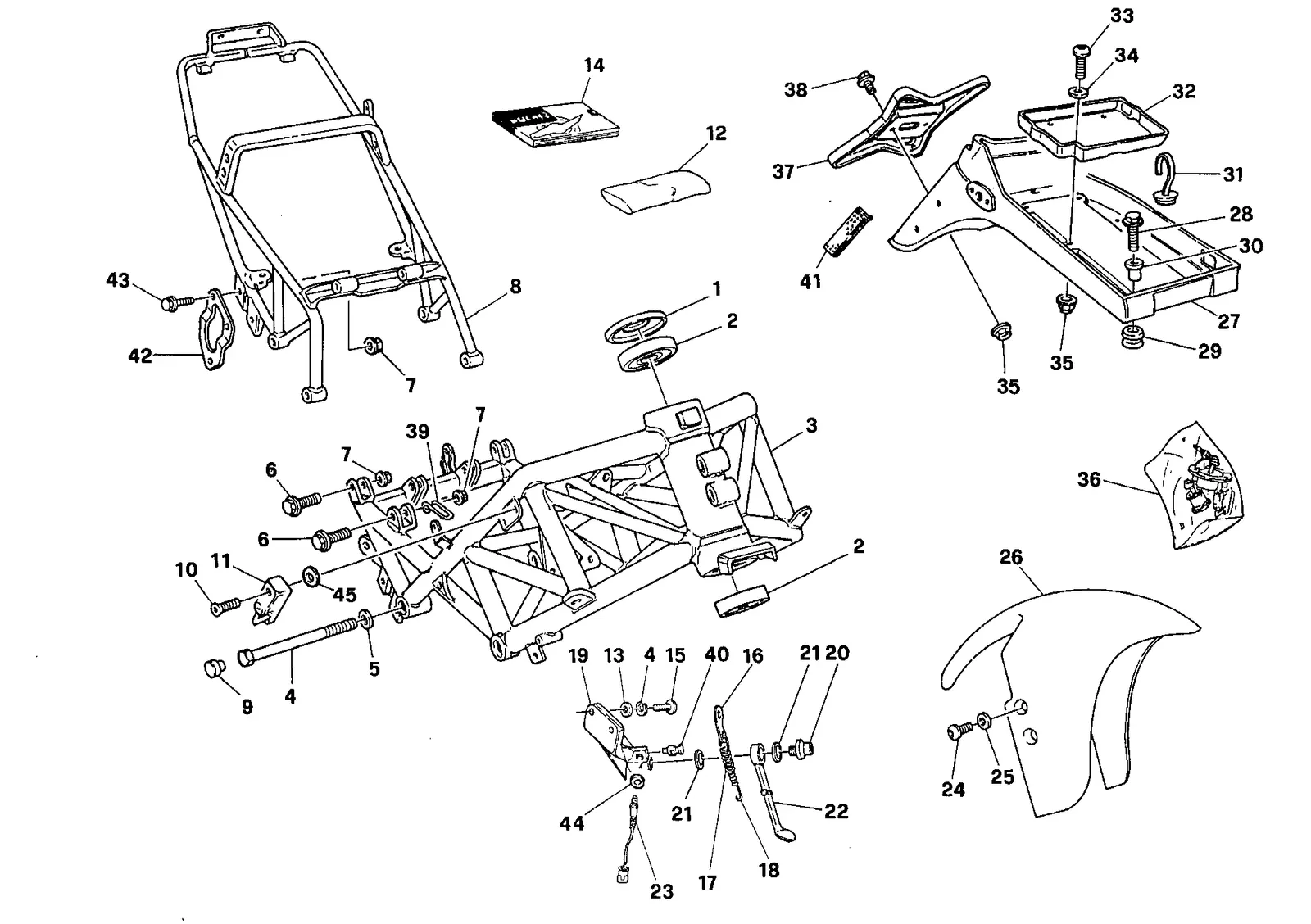

SISTEMA DE ESCAPAMENTO019SISTEMA DE ESCAPAMENTO13 peçasFORQUILHA DIANTEIRA022FORQUILHA DIANTEIRA35 peçasRODAS023RODAS28 peçasGUIDÃO024GUIDÃO35 peçasSISTEMA DE FREIO DIANTEIRO025SISTEMA DE FREIO DIANTEIRO37 peçasSISTEMA DE FREIO TRASEIRO026SISTEMA DE FREIO TRASEIRO36 peçasCHASSI027CHASSI45 peçasPEDALEIRAS028PEDALEIRAS24 peçasBRAÇO OSCILANTE029BRAÇO OSCILANTE36 peçasAMORTECEDOR TRASEIRO030AMORTECEDOR TRASEIRO22 peçasADMISSÃO031ADMISSÃO35 peçasRADIADOR DE ÁGUA032RADIADOR DE ÁGUA19 peçasSISTEMA DE ARREFECIMENTO033SISTEMA DE ARREFECIMENTO20 peçasTANQUE DE COMBUSTÍVEL034TANQUE DE COMBUSTÍVEL35 peçasASSENTO035ASSENTO19 peçasCÚPULA036CÚPULA26 peçasFILTRO CANISTER USA037FILTRO CANISTER USA16 peçasETIQUETA RECOMENDAÇÕES PARA USA038ETIQUETA RECOMENDAÇÕES PARA USA11 peçasTUBOS DE COMBUSTÍVEL134TUBOS DE COMBUSTÍVEL19 peçasCARENAGEM136CARENAGEM28 peças

Motor

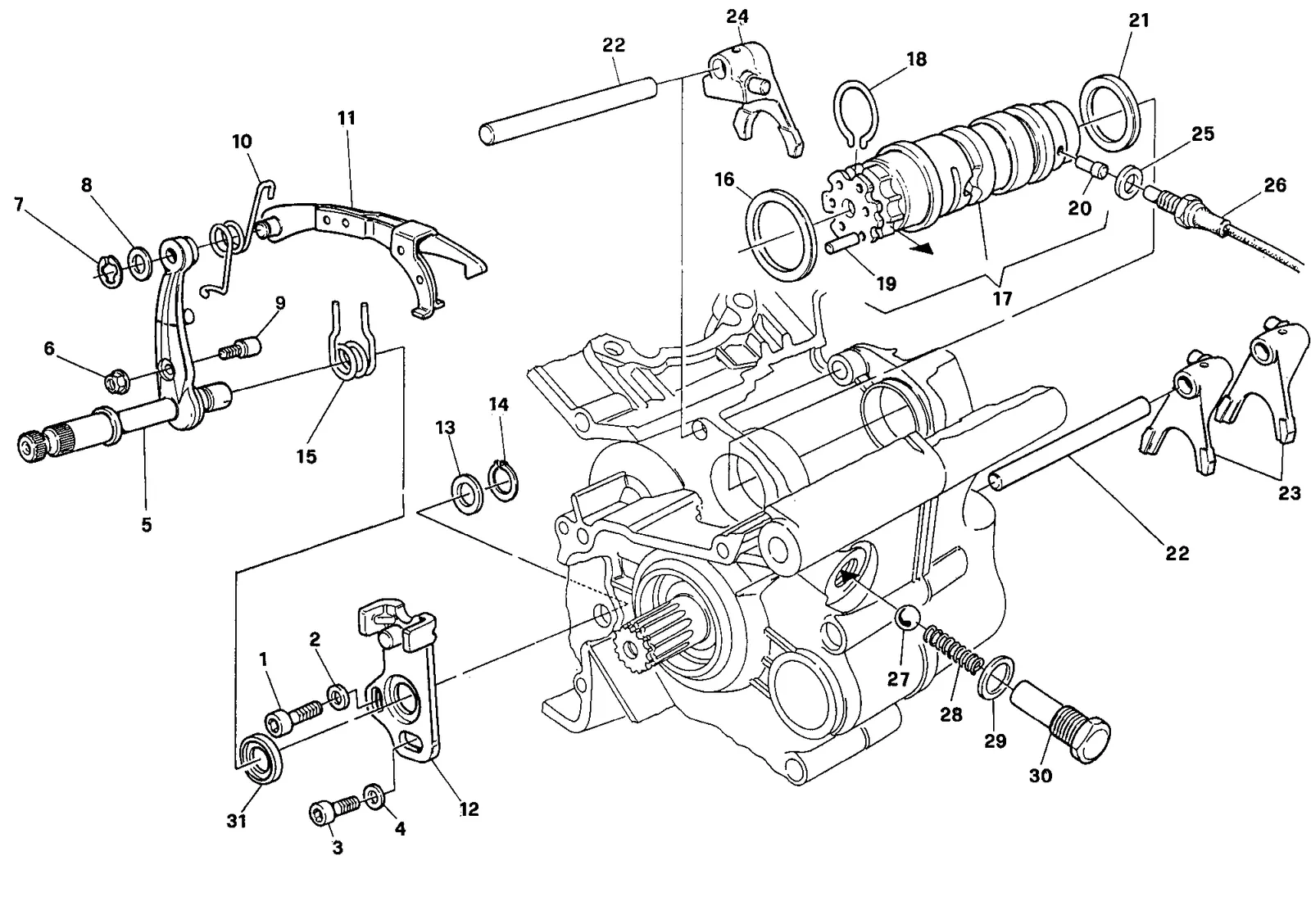

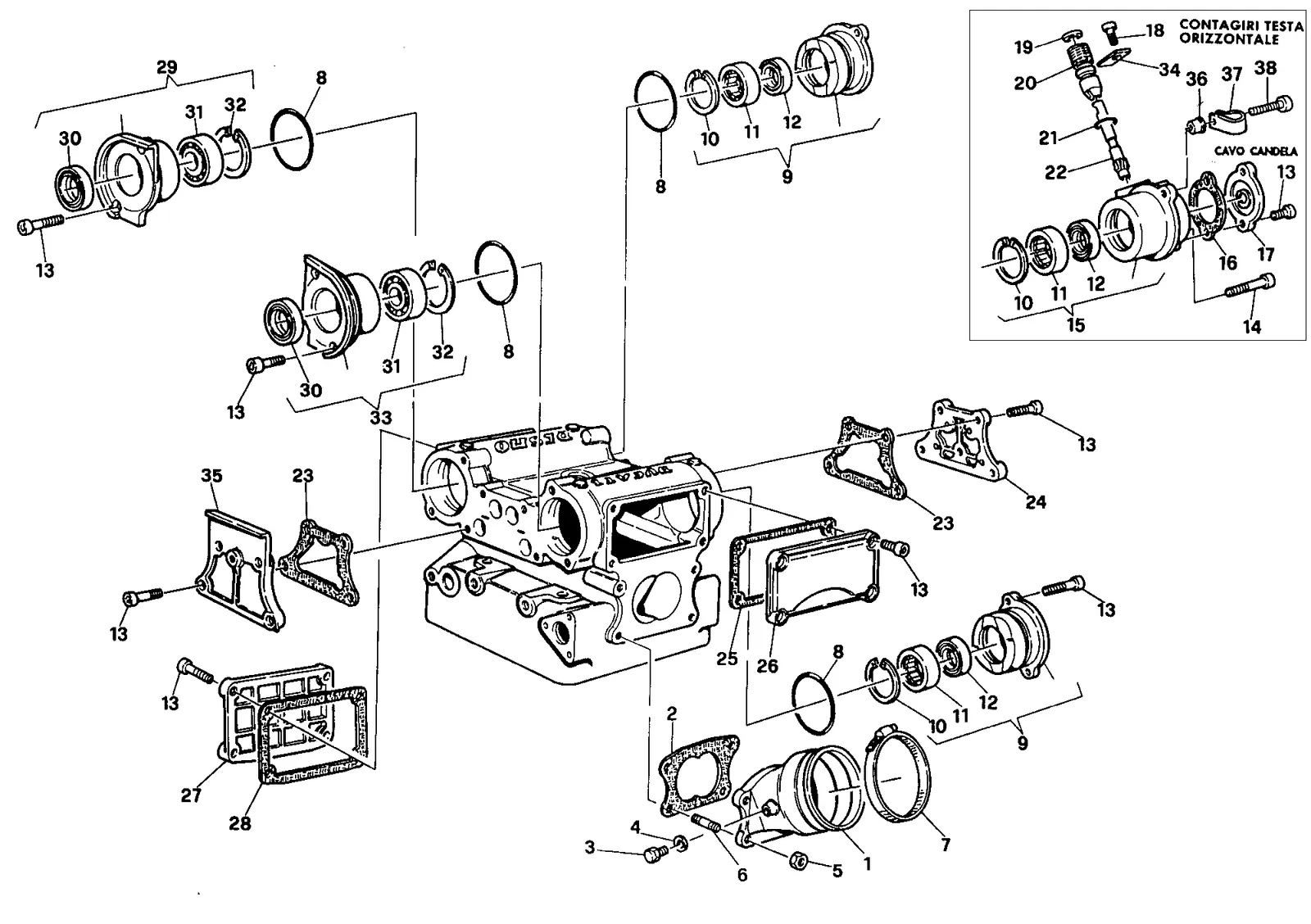

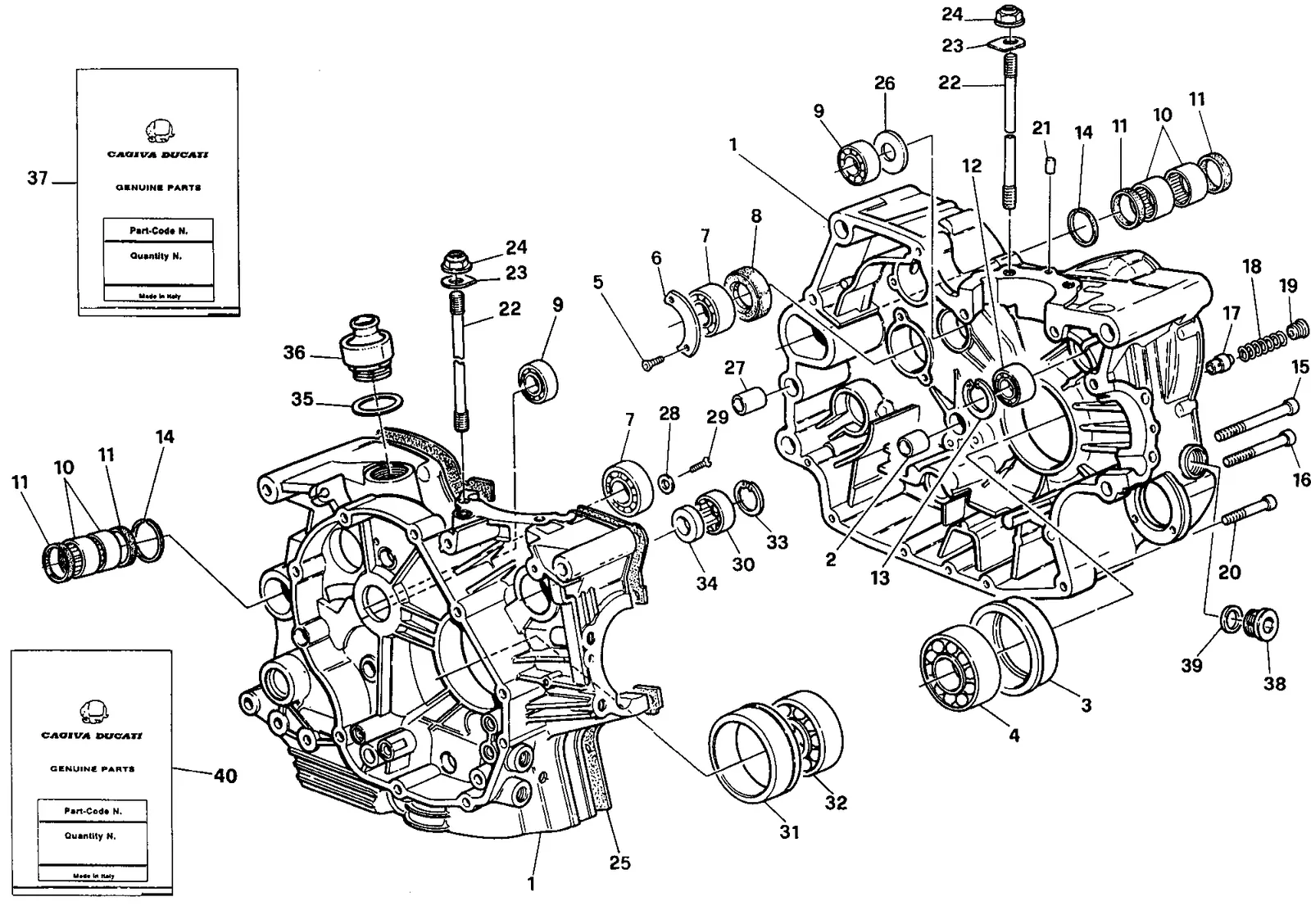

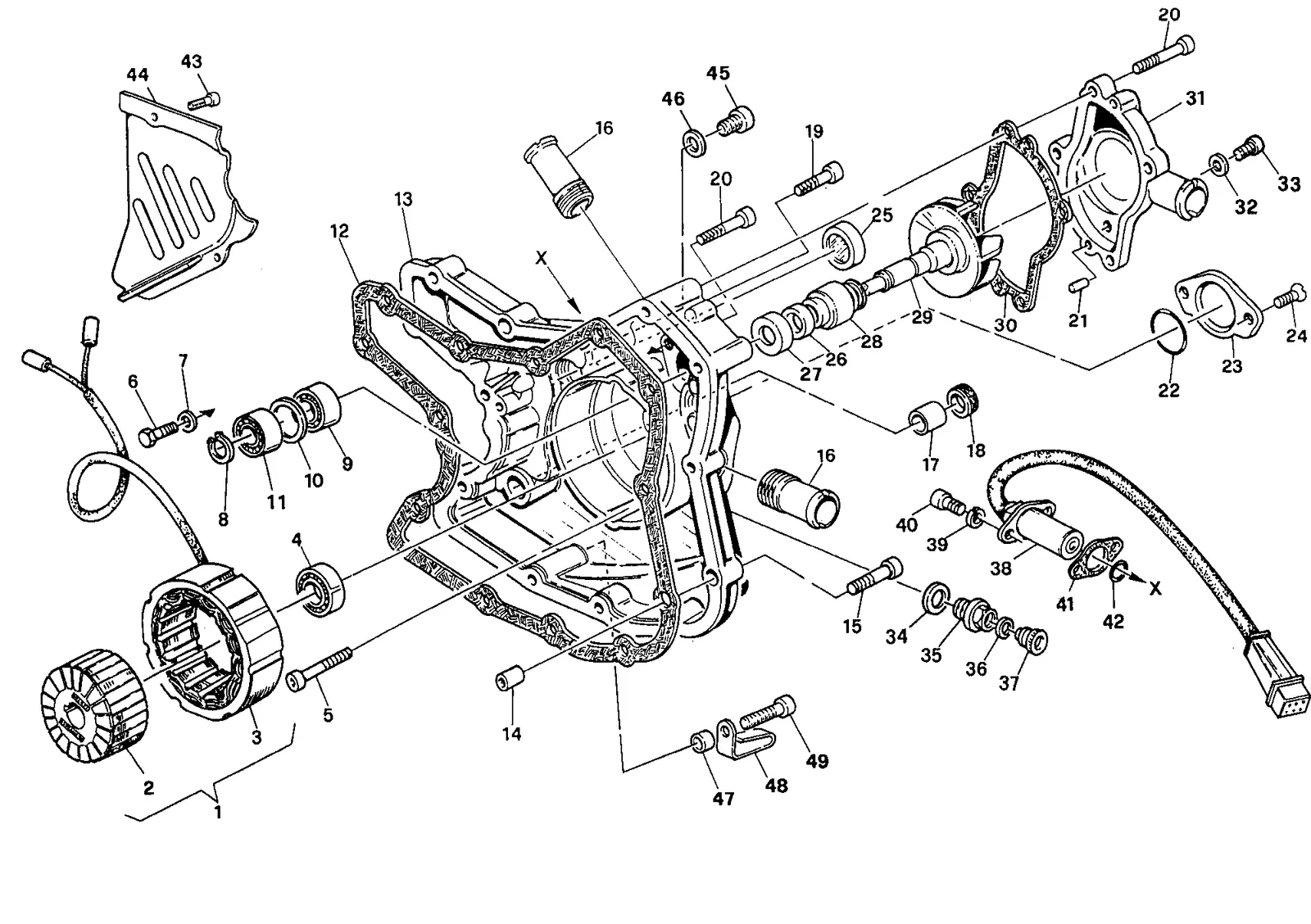

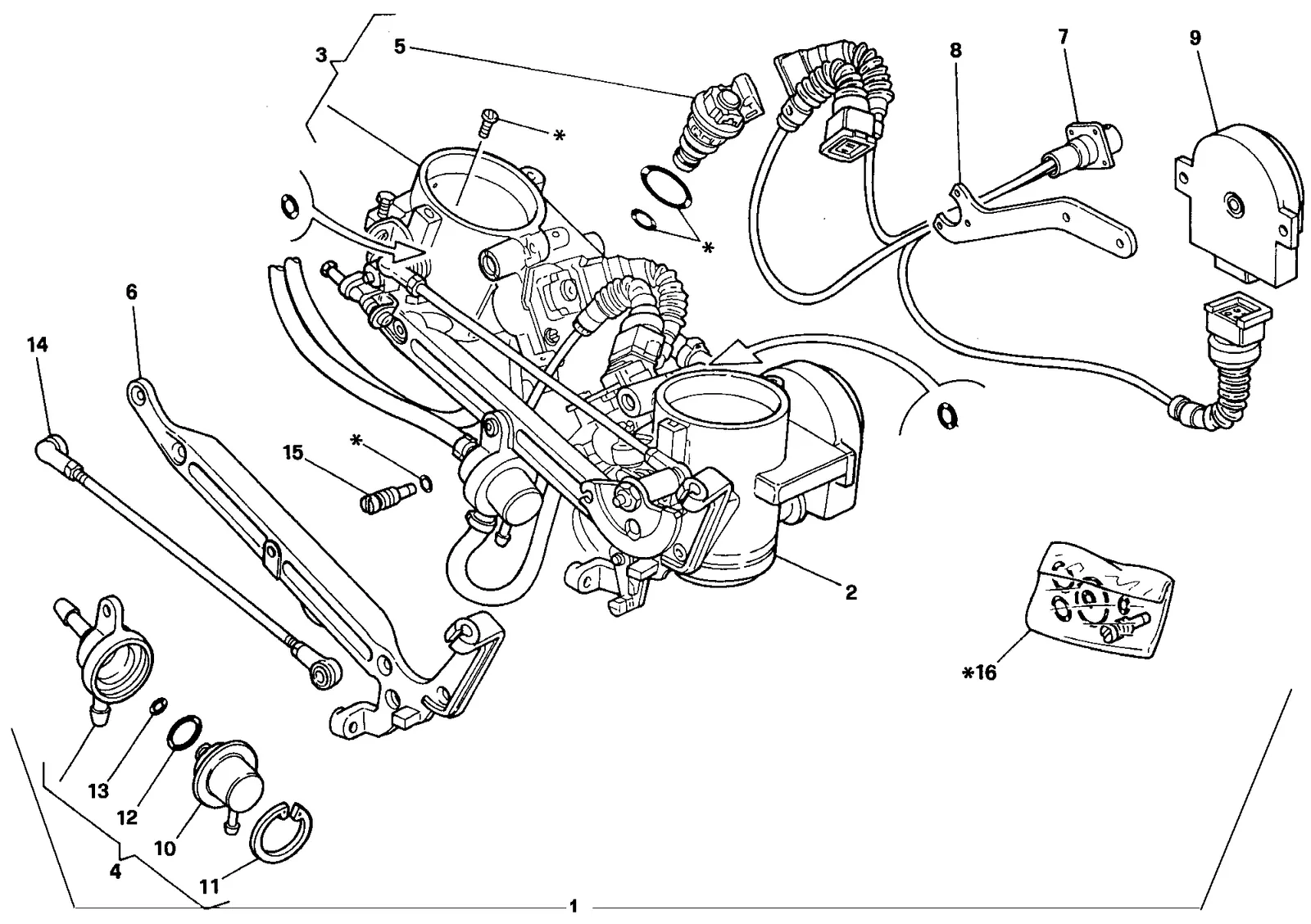

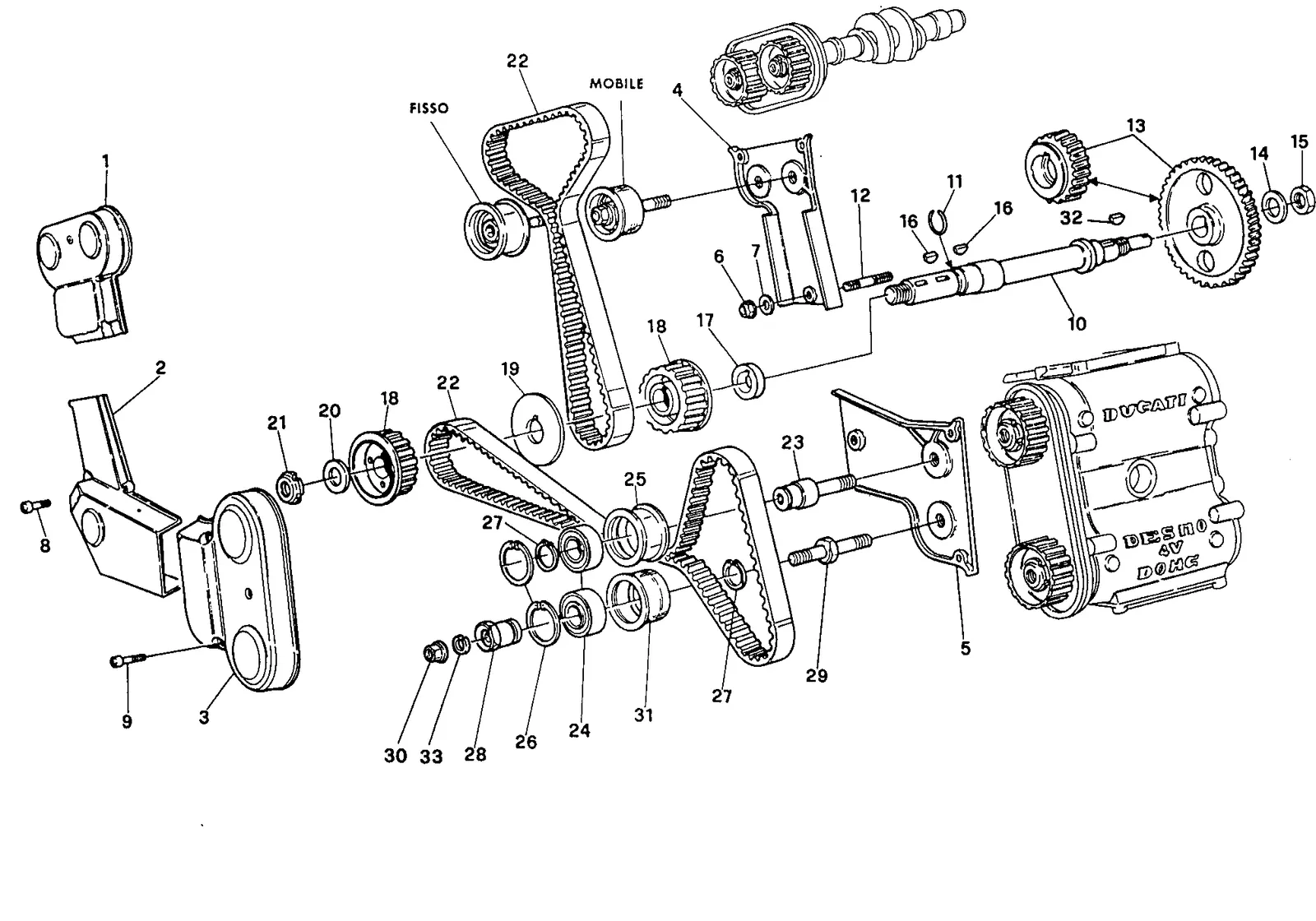

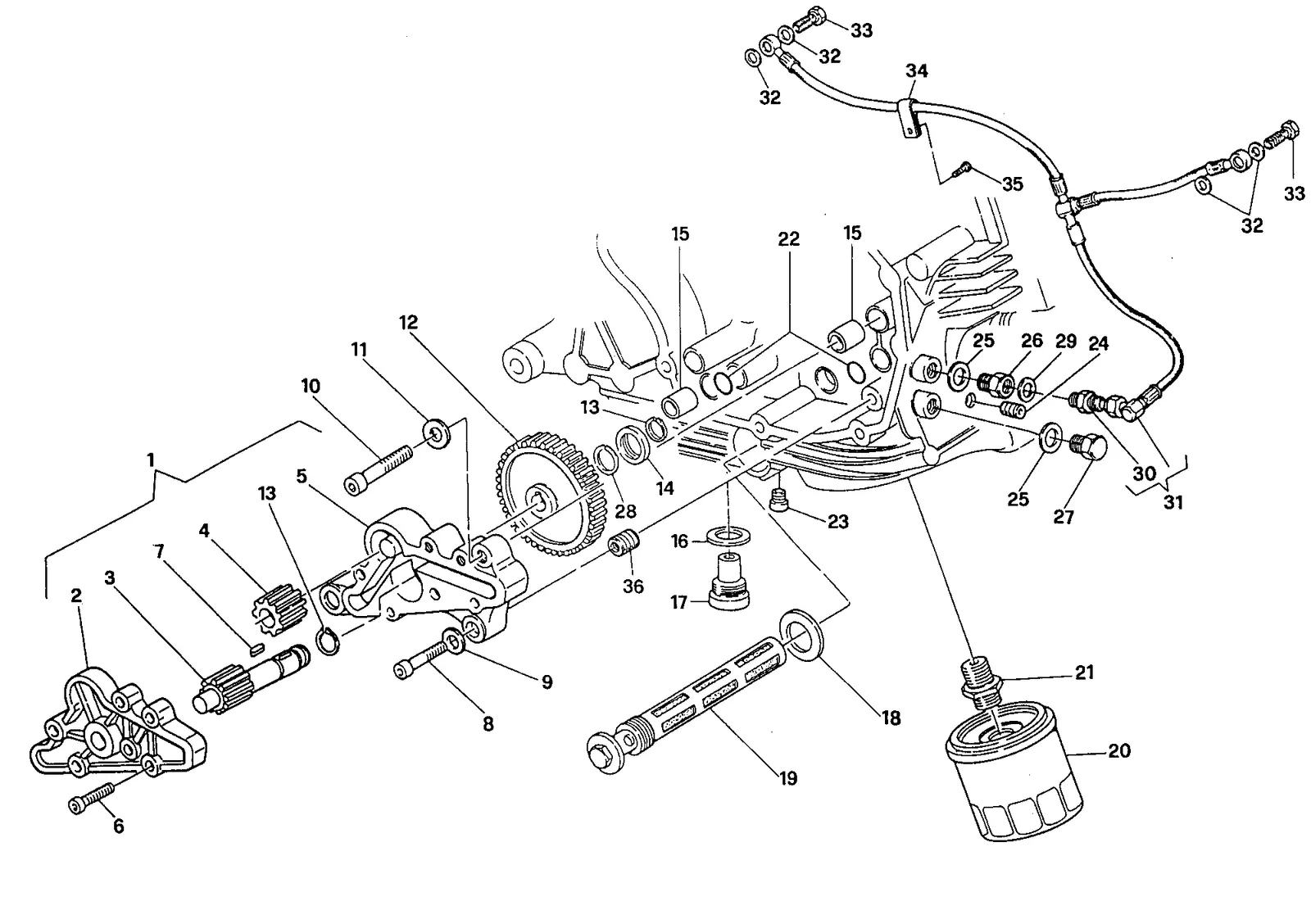

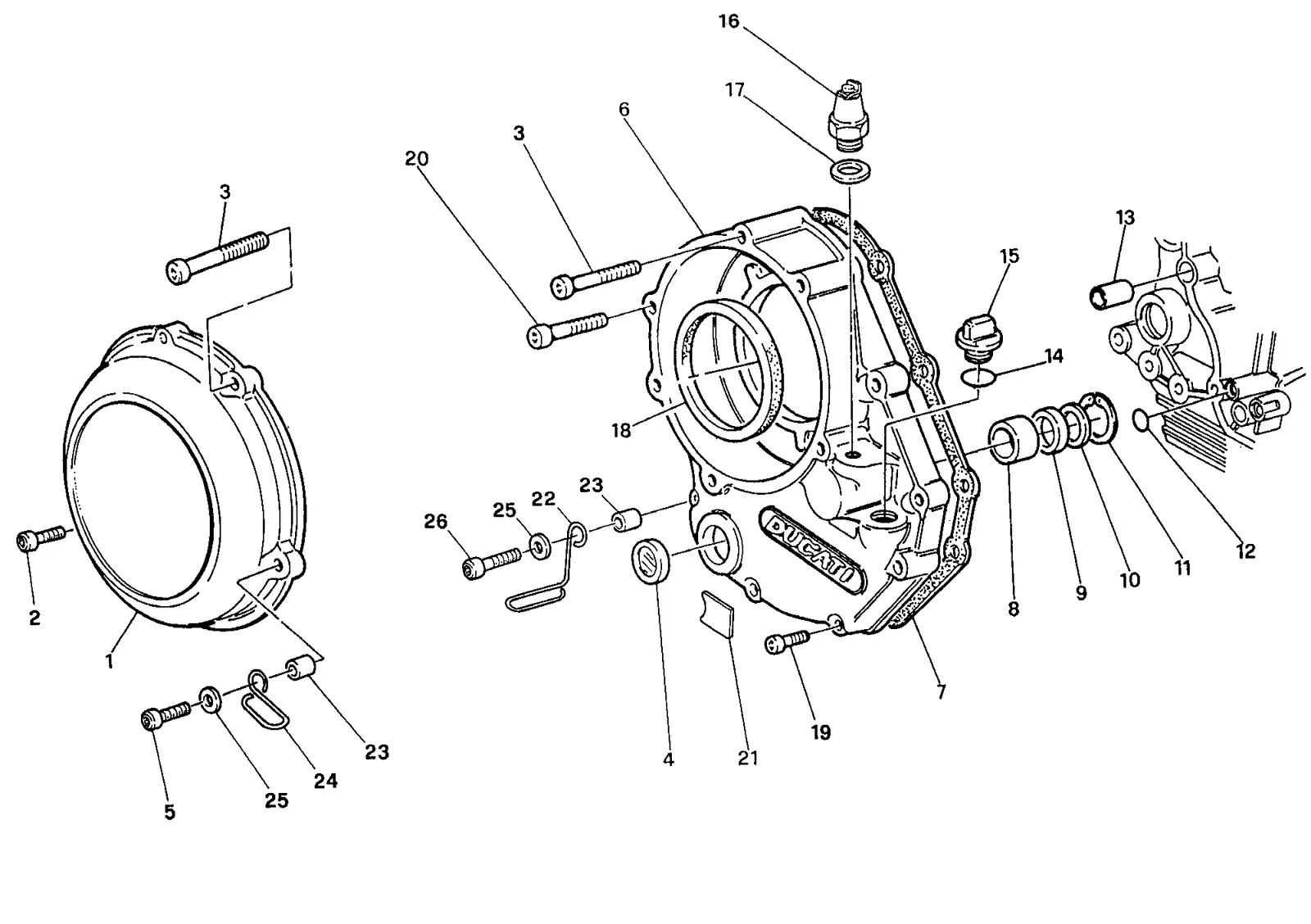

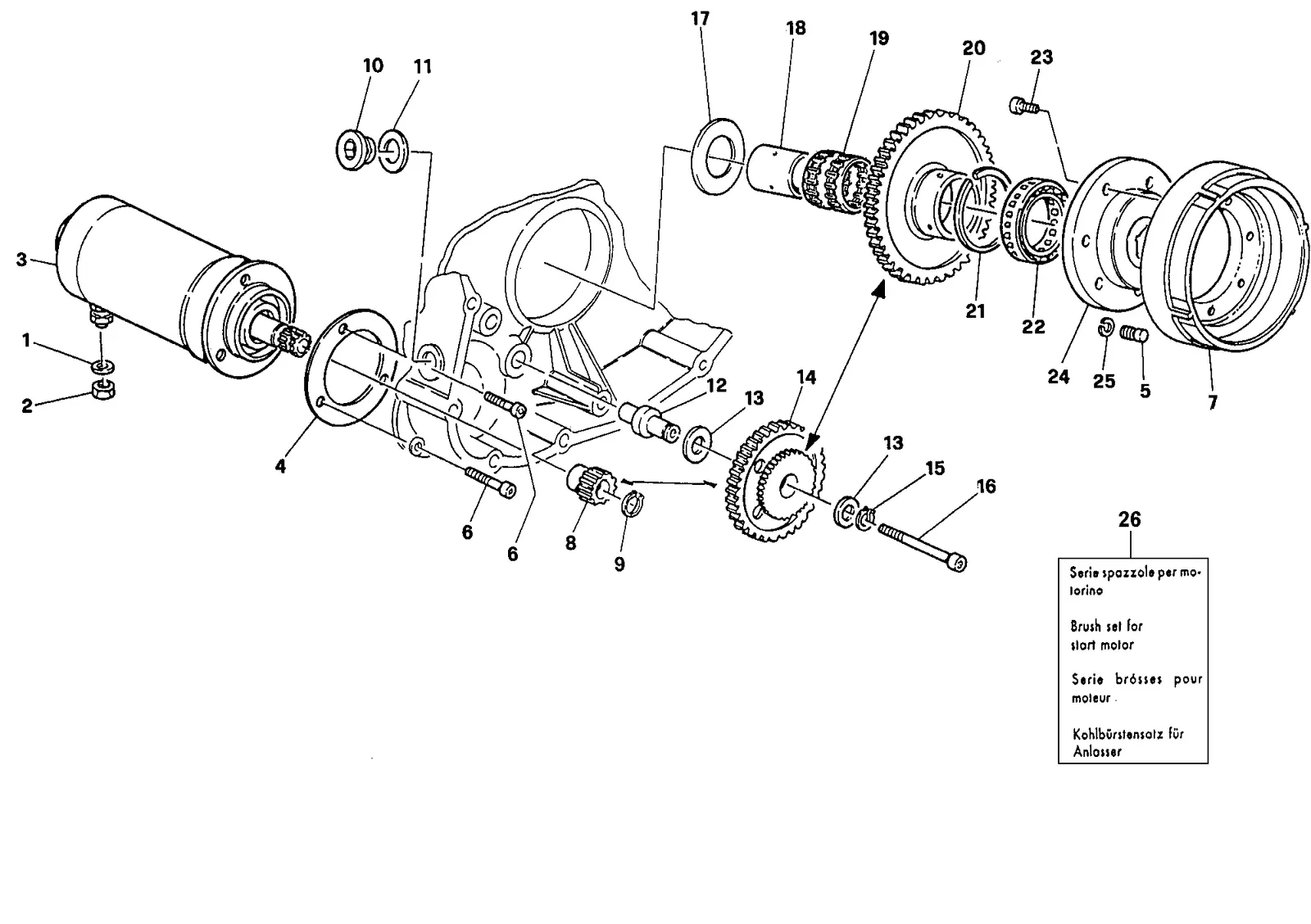

SELETOR DO CÂMBIO002SELETOR DO CÂMBIO37 peçasCÂMBIO003CÂMBIO42 peçasEMBREAGEM004EMBREAGEM41 peçasTAMPA DA EMBREAGEM005TAMPA DA EMBREAGEM26 peçasEIXO DO MOTOR006EIXO DO MOTOR23 peçasCILINDRO - PISTÃO007CILINDRO - PISTÃO23 peçasCORREIA DE TRANSMISSÃO008CORREIA DE TRANSMISSÃO33 peçasBOMBA DE ÓLEO - FILTROS009BOMBA DE ÓLEO - FILTROS36 peçasCÁRTER DO MOTOR010CÁRTER DO MOTOR40 peçasTAMPA DO ALTERNADOR011TAMPA DO ALTERNADOR51 peçasGERADOR - MOTOR DE PARTIDA012GERADOR - MOTOR DE PARTIDA26 peçasEIXO DE CAMES013EIXO DE CAMES83 peçasCABEÇA CILINDRO014CABEÇA CILINDRO28 peçasCOLETOR DE ADMISSÃO015COLETOR DE ADMISSÃO38 peçasCORPO BORBOLETA016CORPO BORBOLETA16 peças

Elétrico

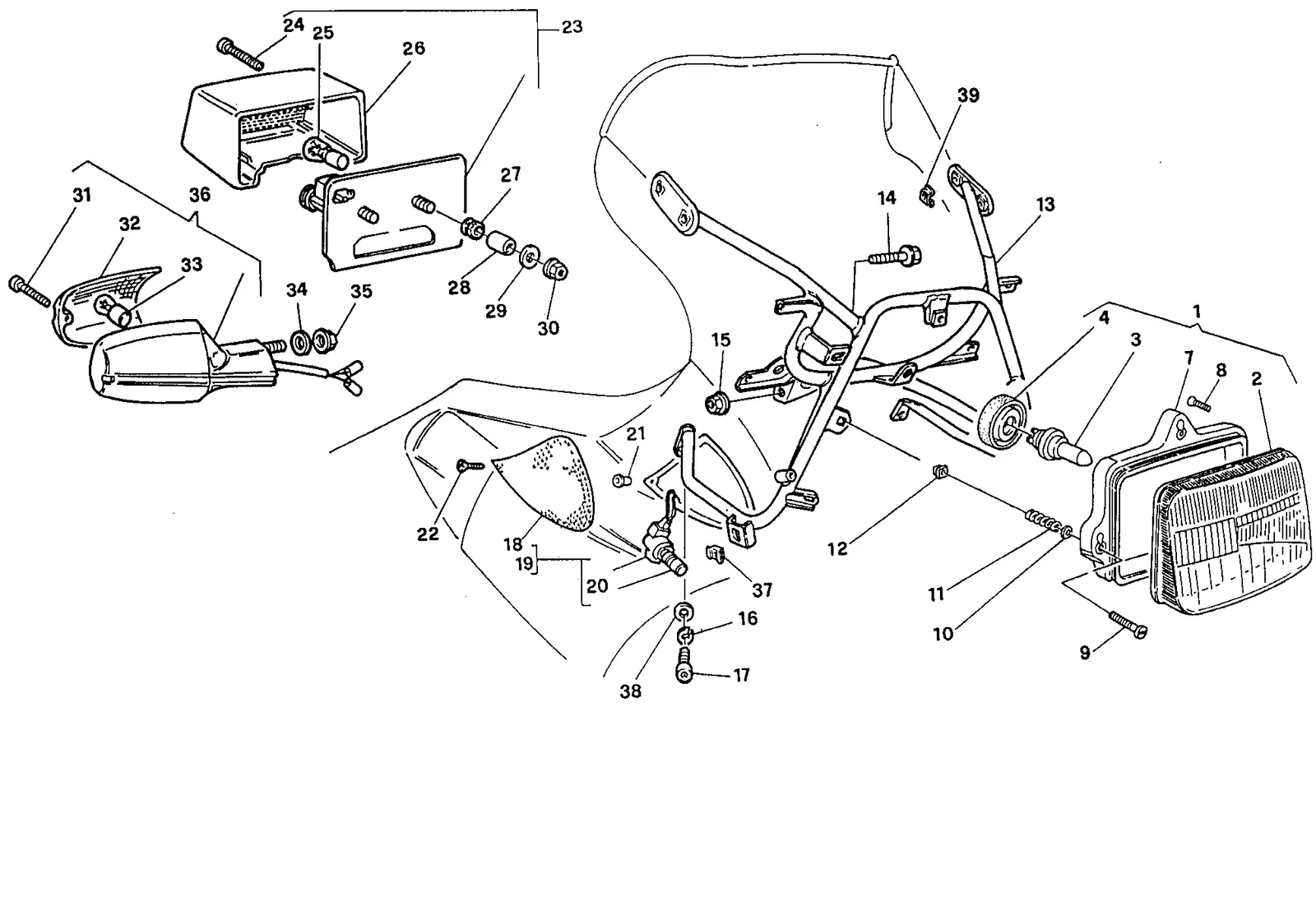

SISTEMA ELÉTRICO017SISTEMA ELÉTRICO21 peçasCENTRAL ELETRÔNICA DA INJEÇÃO018CENTRAL ELETRÔNICA DA INJEÇÃO29 peçasINSTRUMENTOS020INSTRUMENTOS31 peçasFAROL DIANTEIRO021FAROL DIANTEIRO37 peçasBATERIA117BATERIA39 peças
