DIAGRAMAS

Superbike 996 MM (Brasil) 1999

Escolha o sistema da moto e toque no desenho.

Chassi

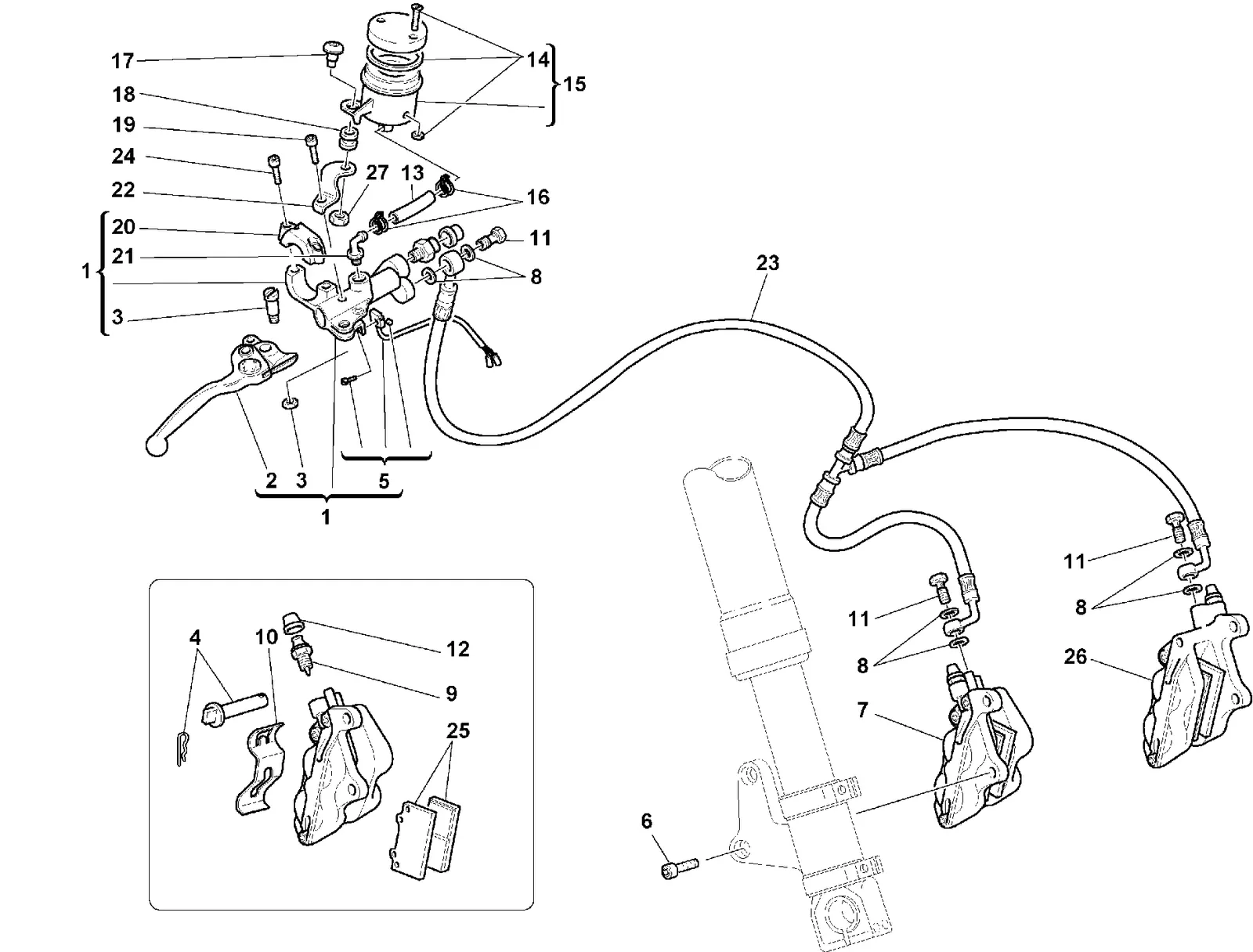

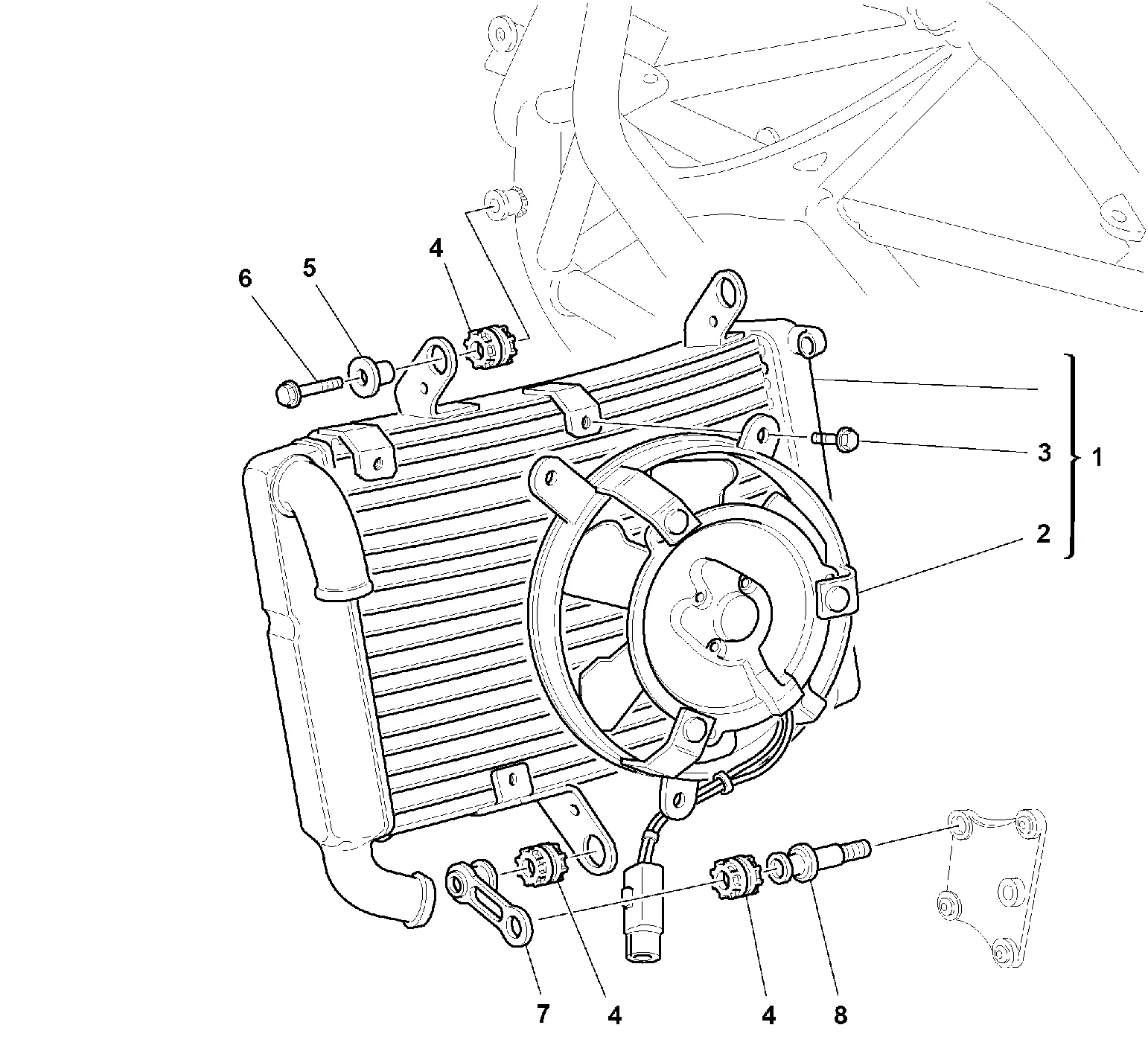

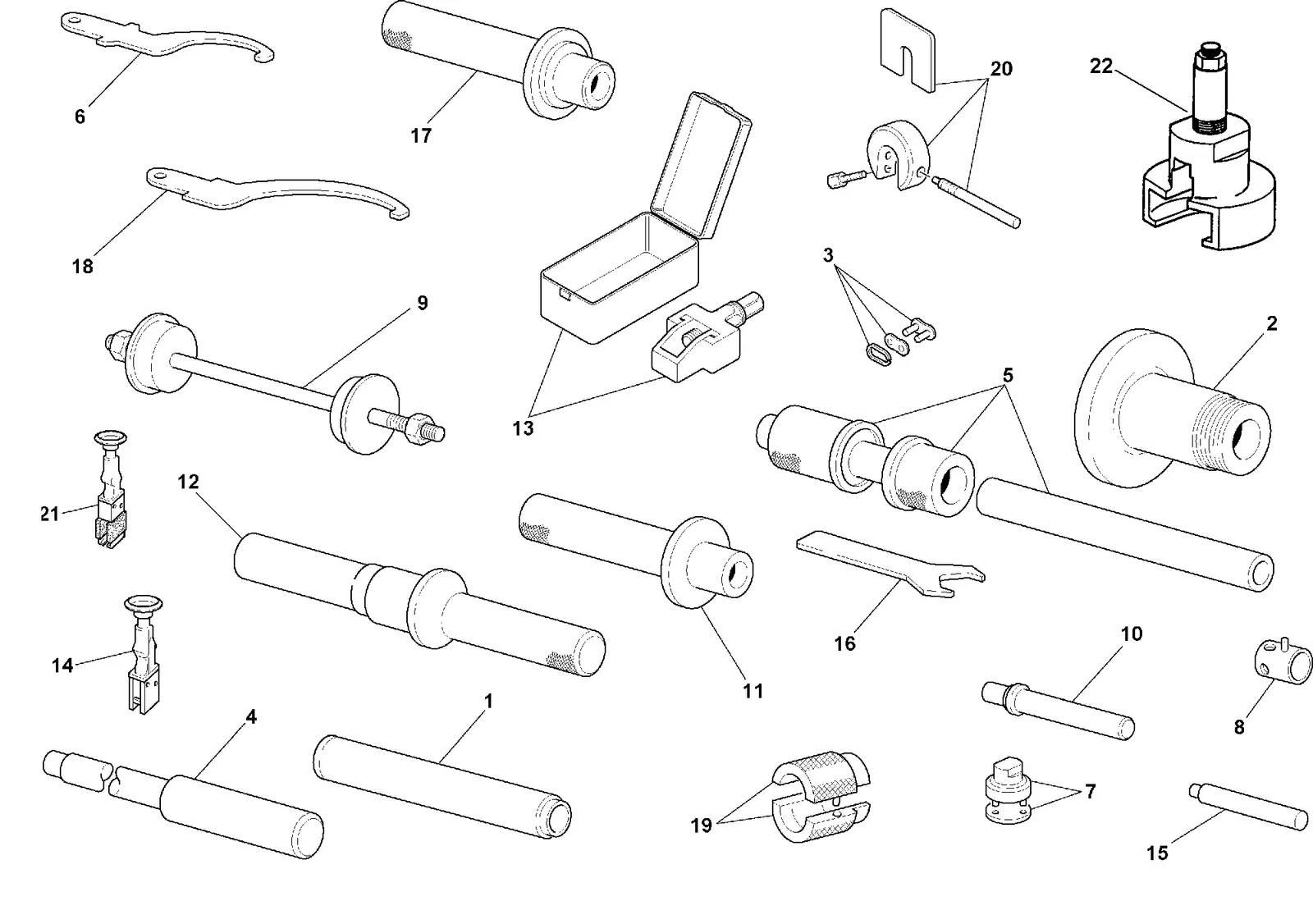

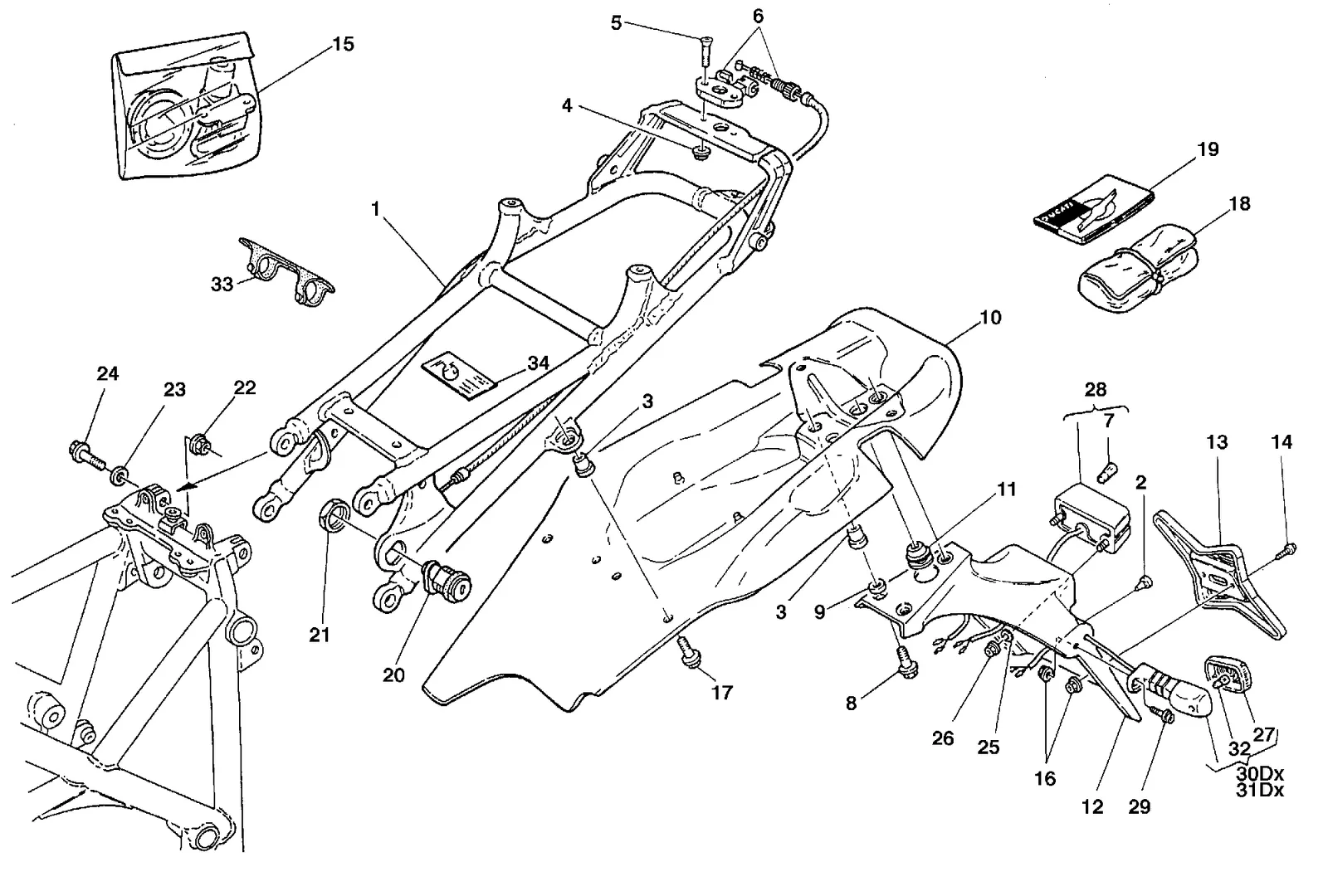

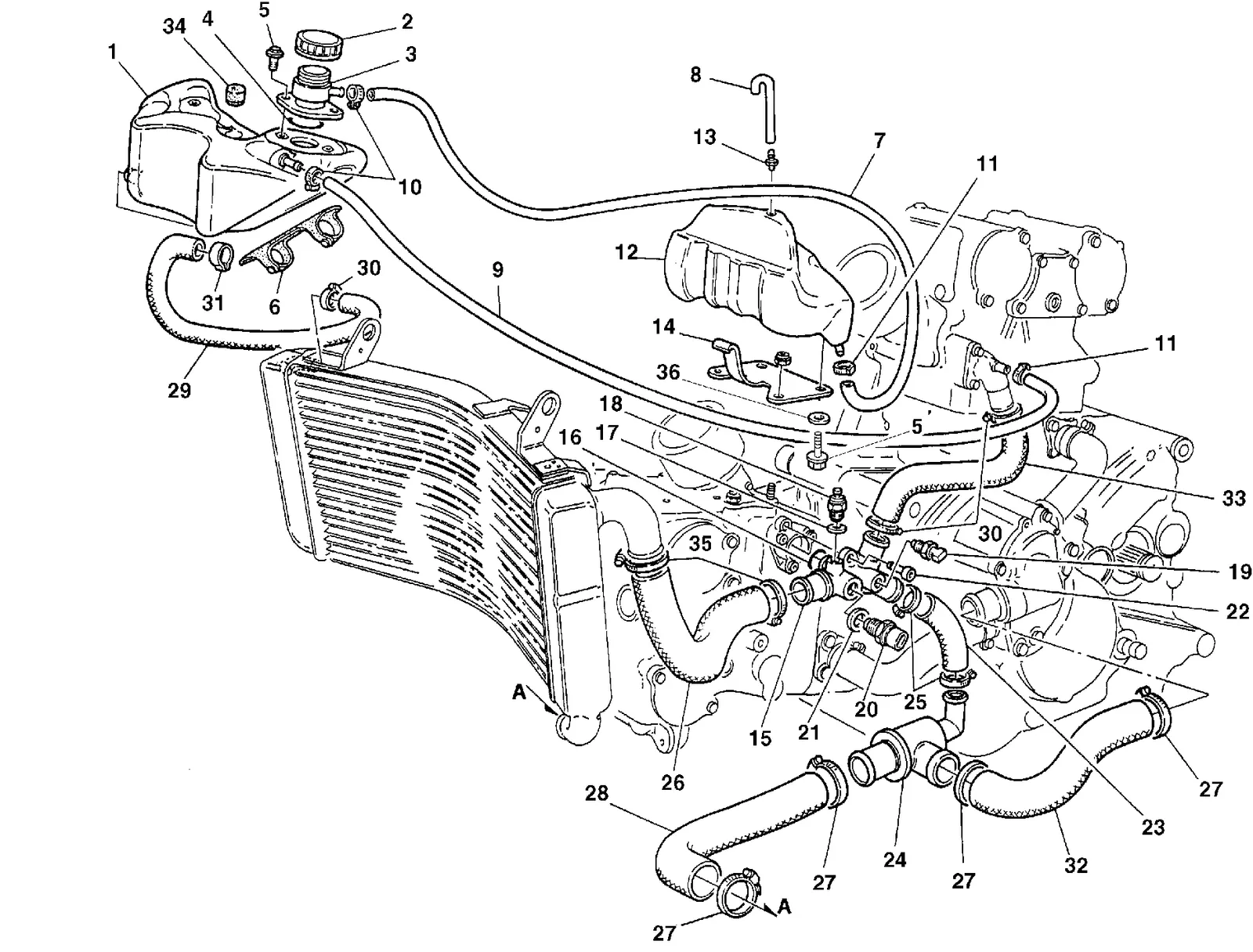

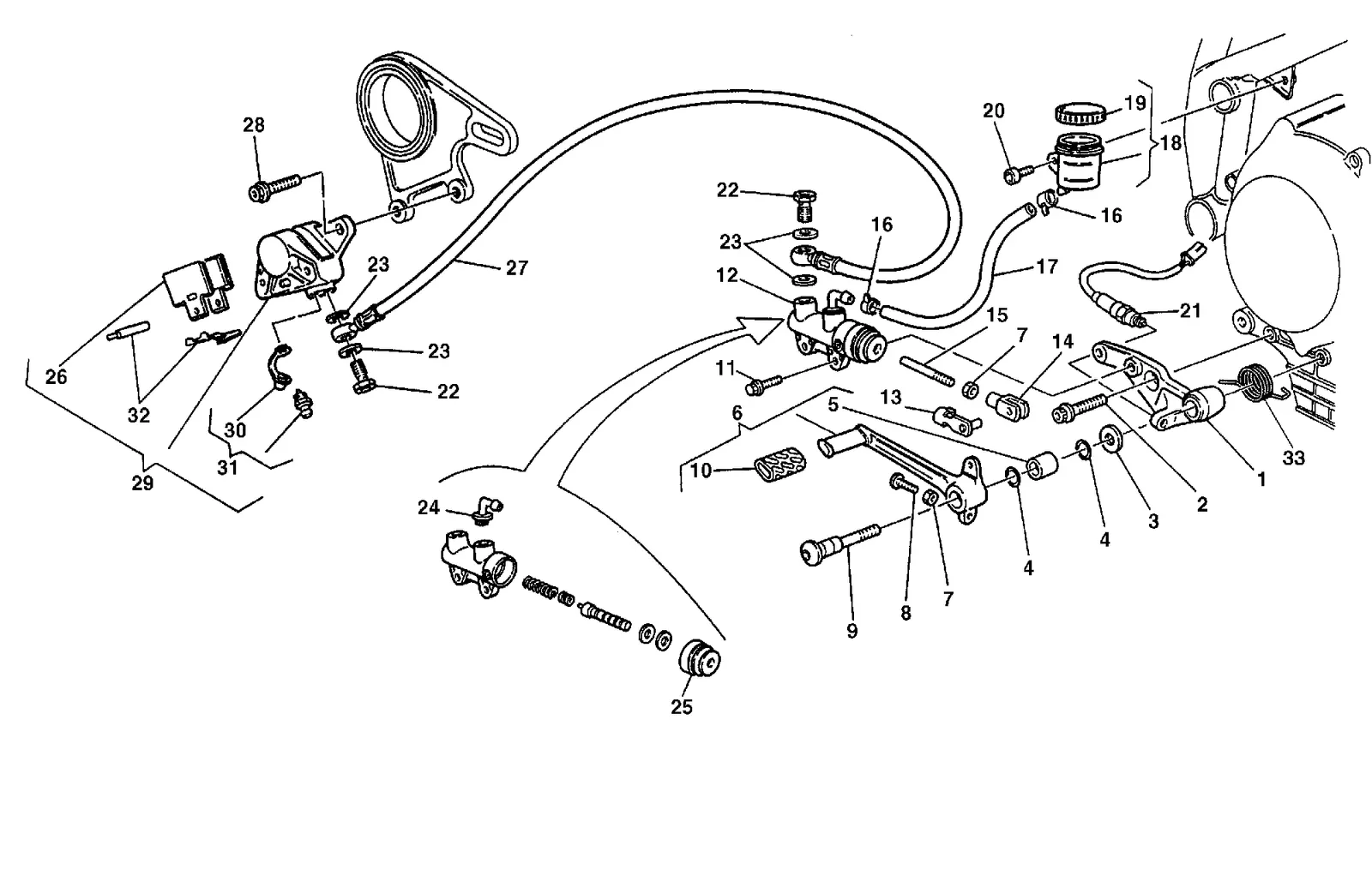

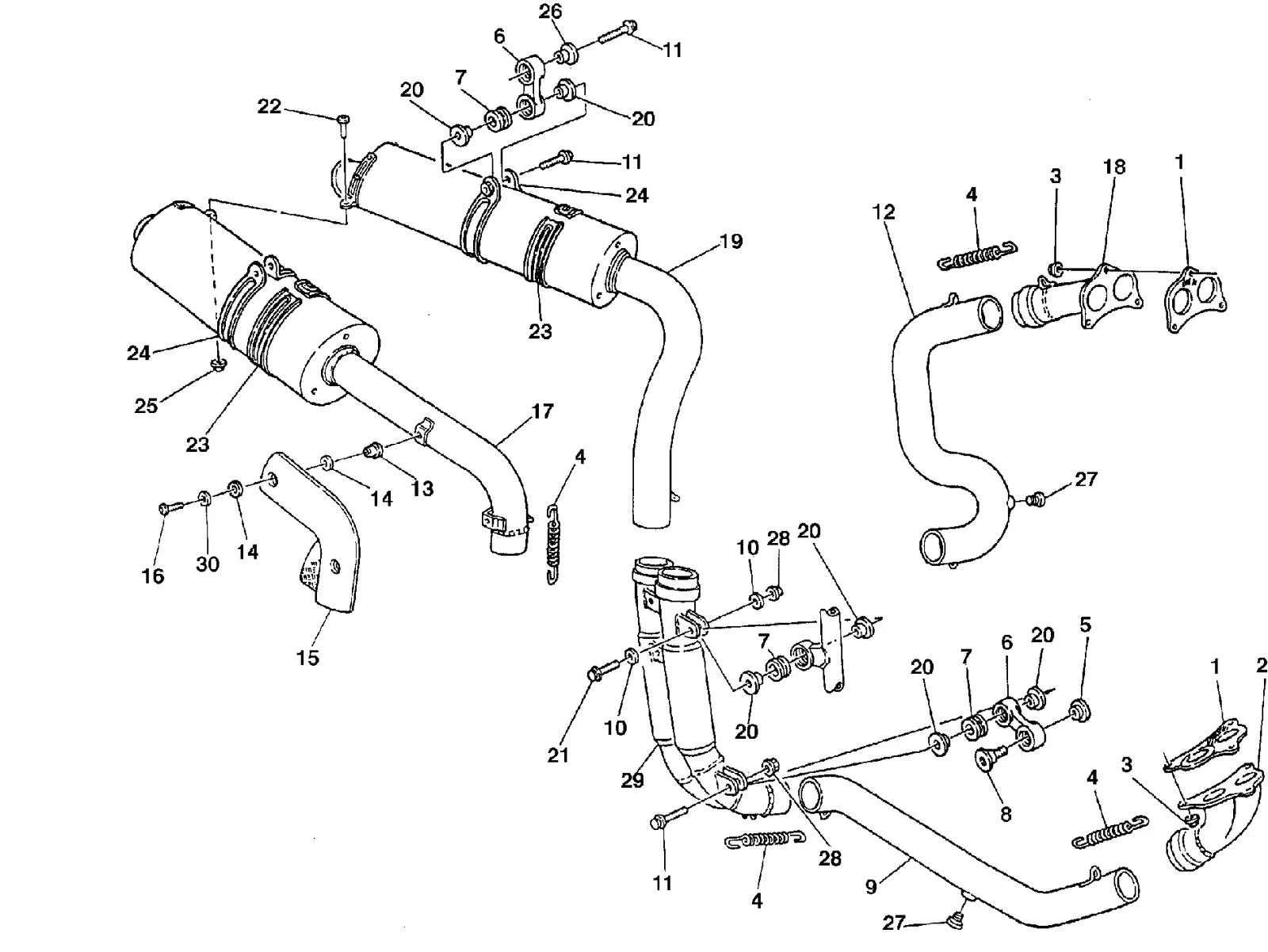

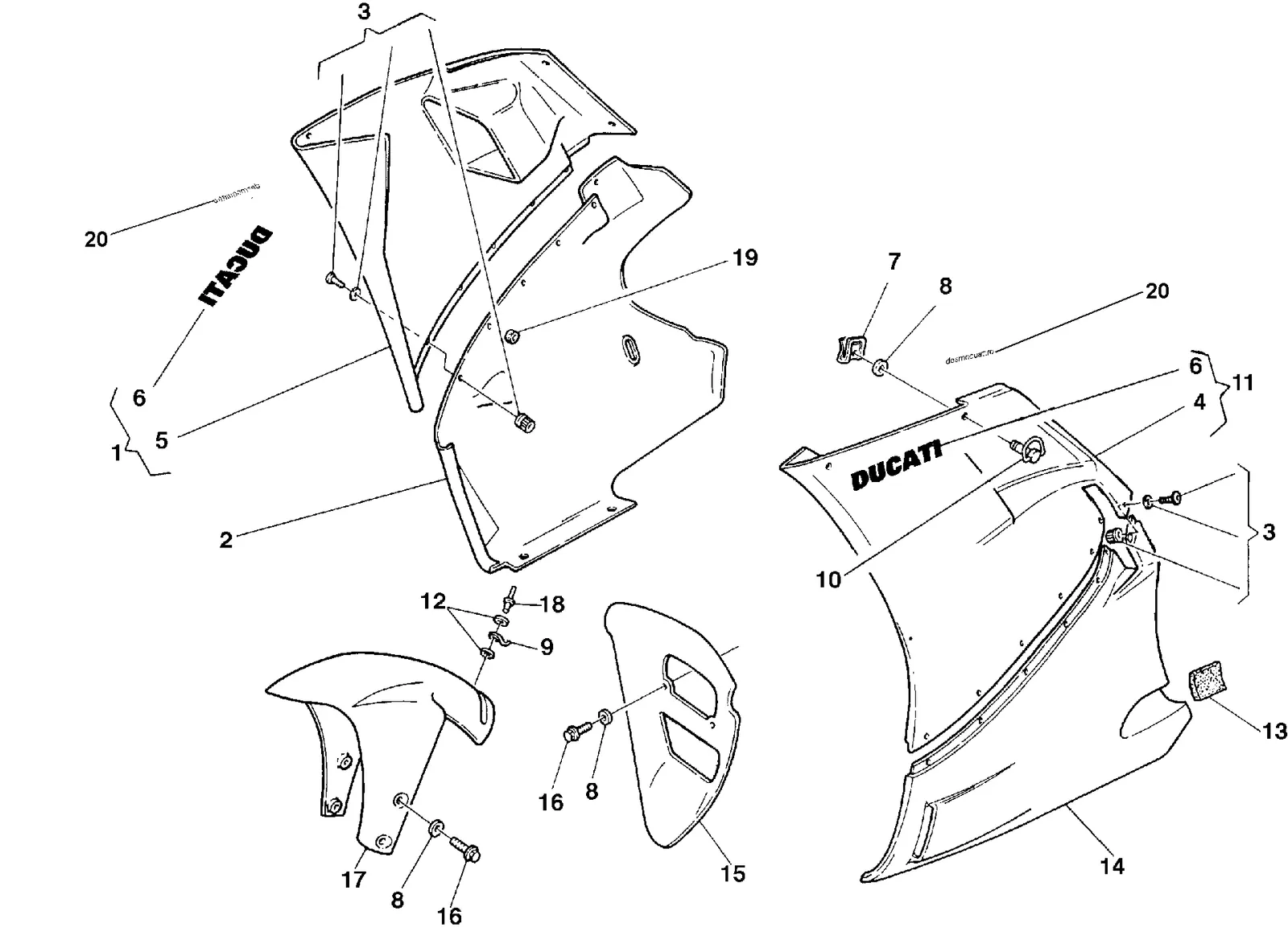

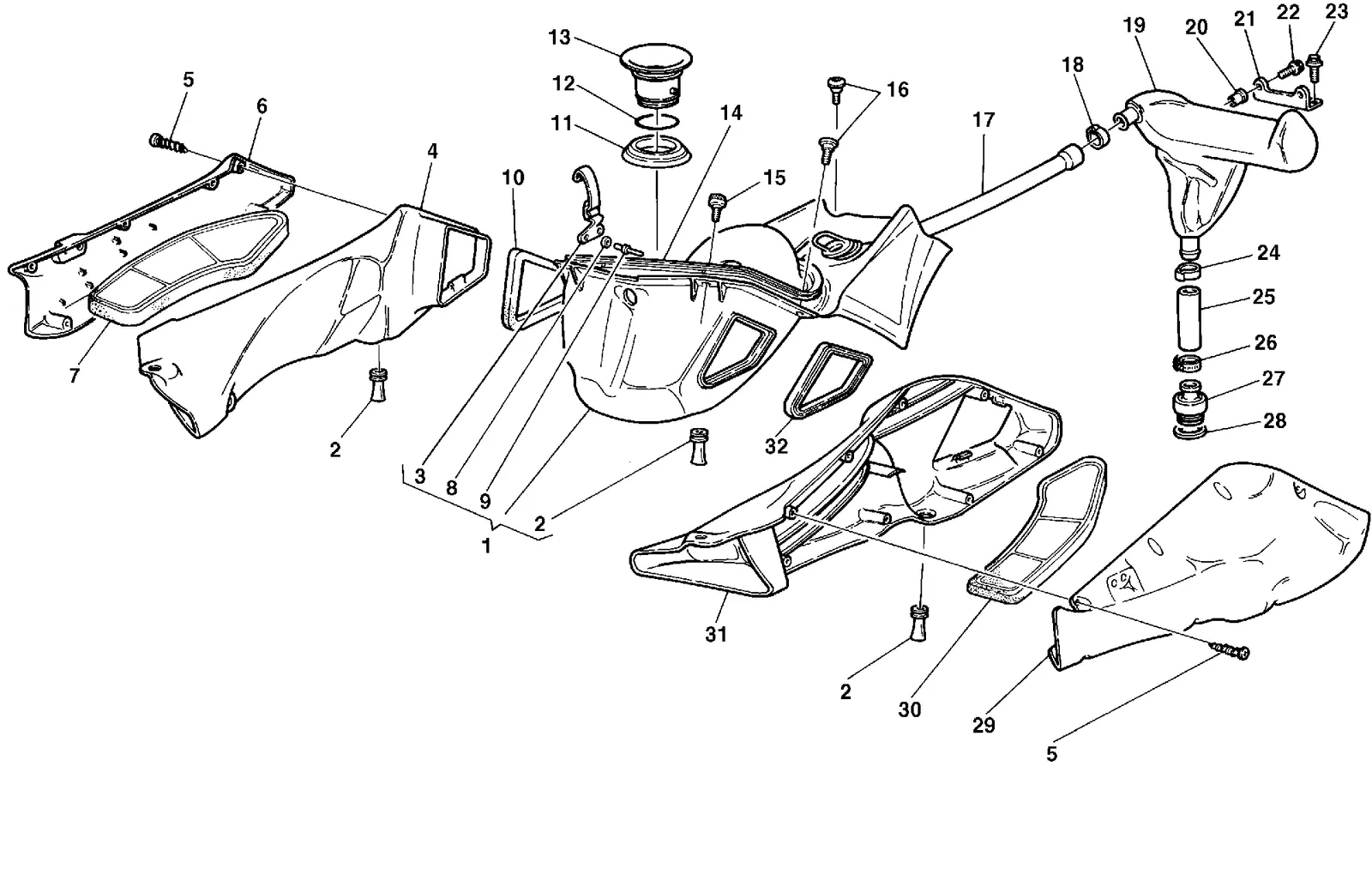

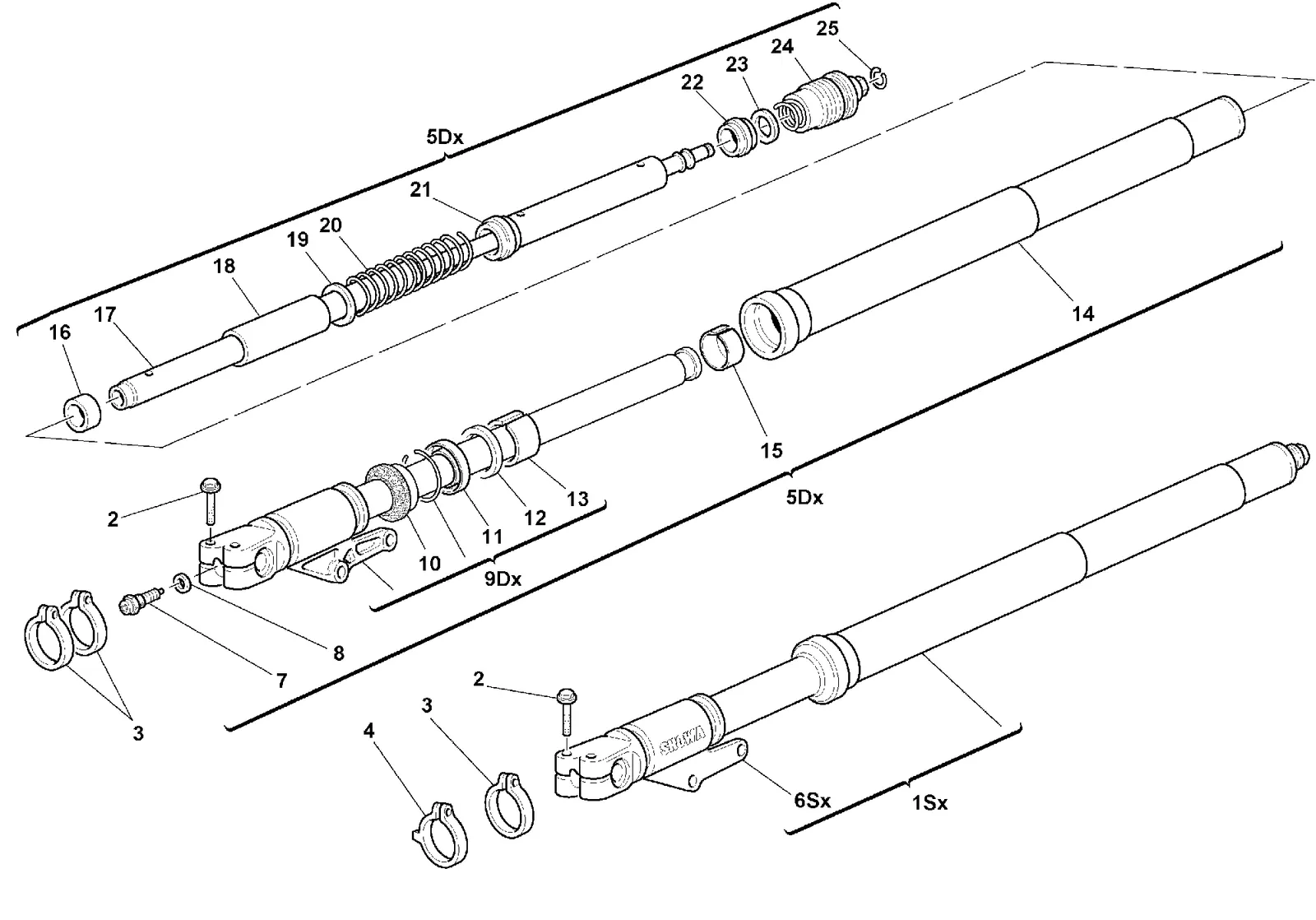

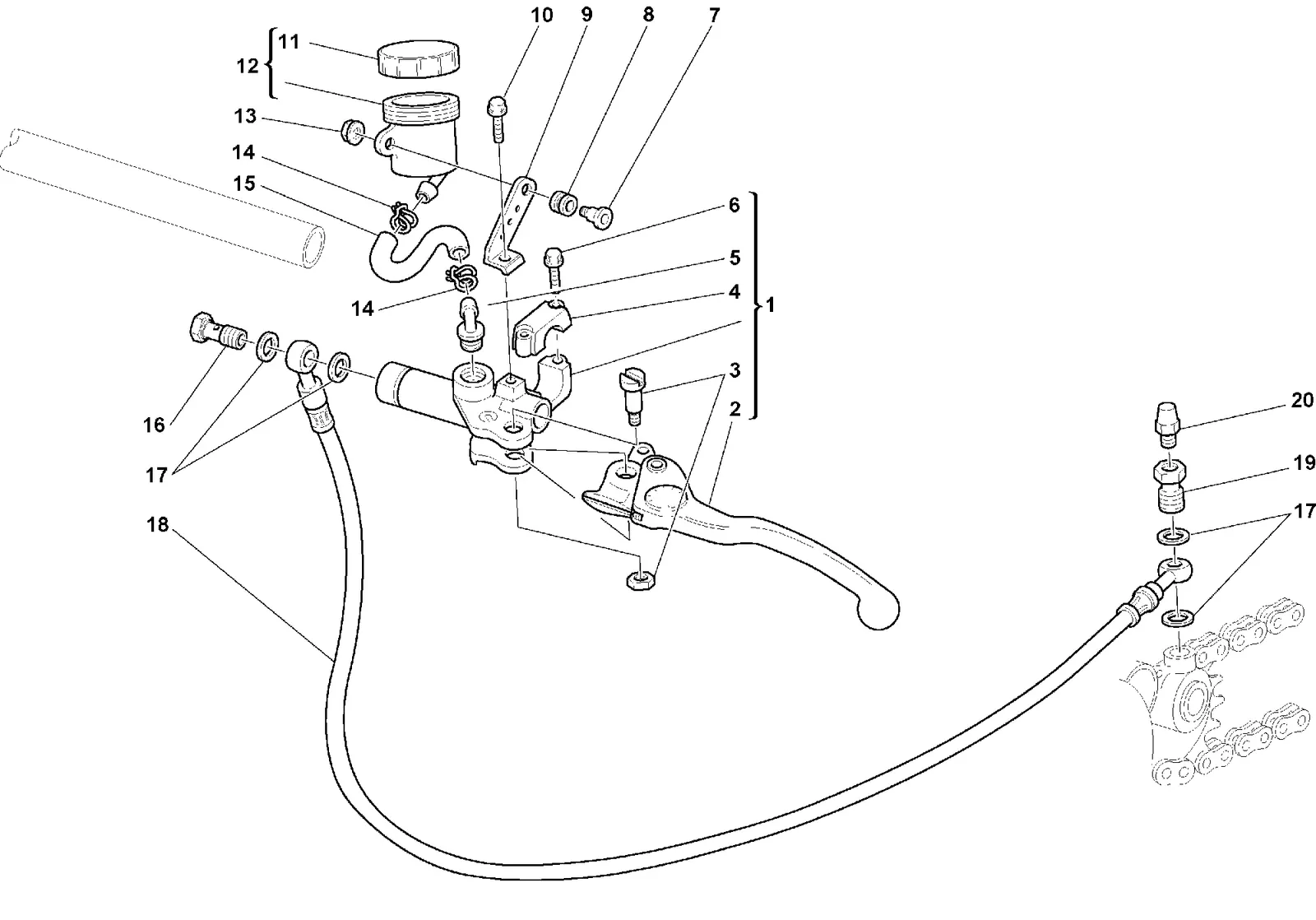

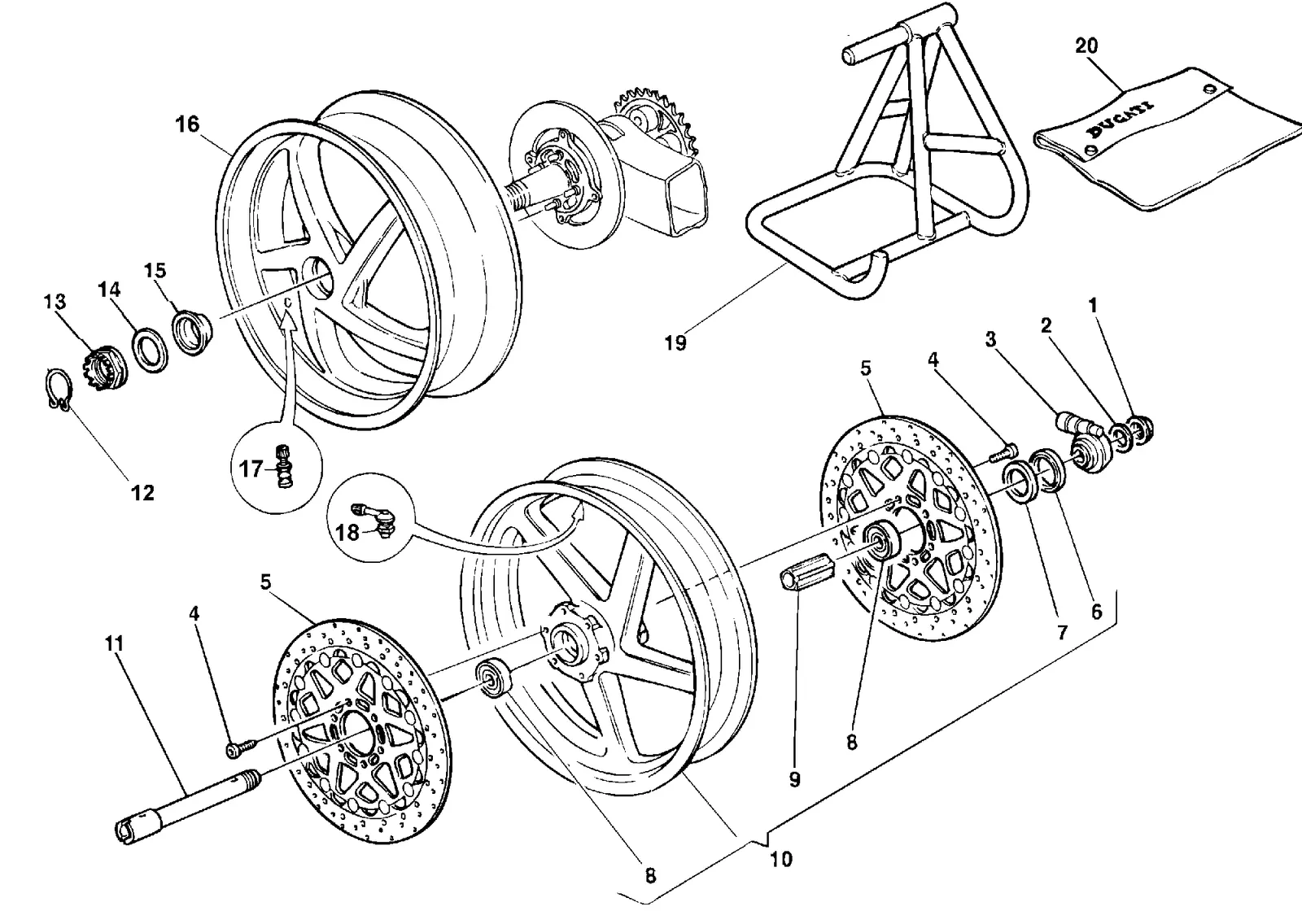

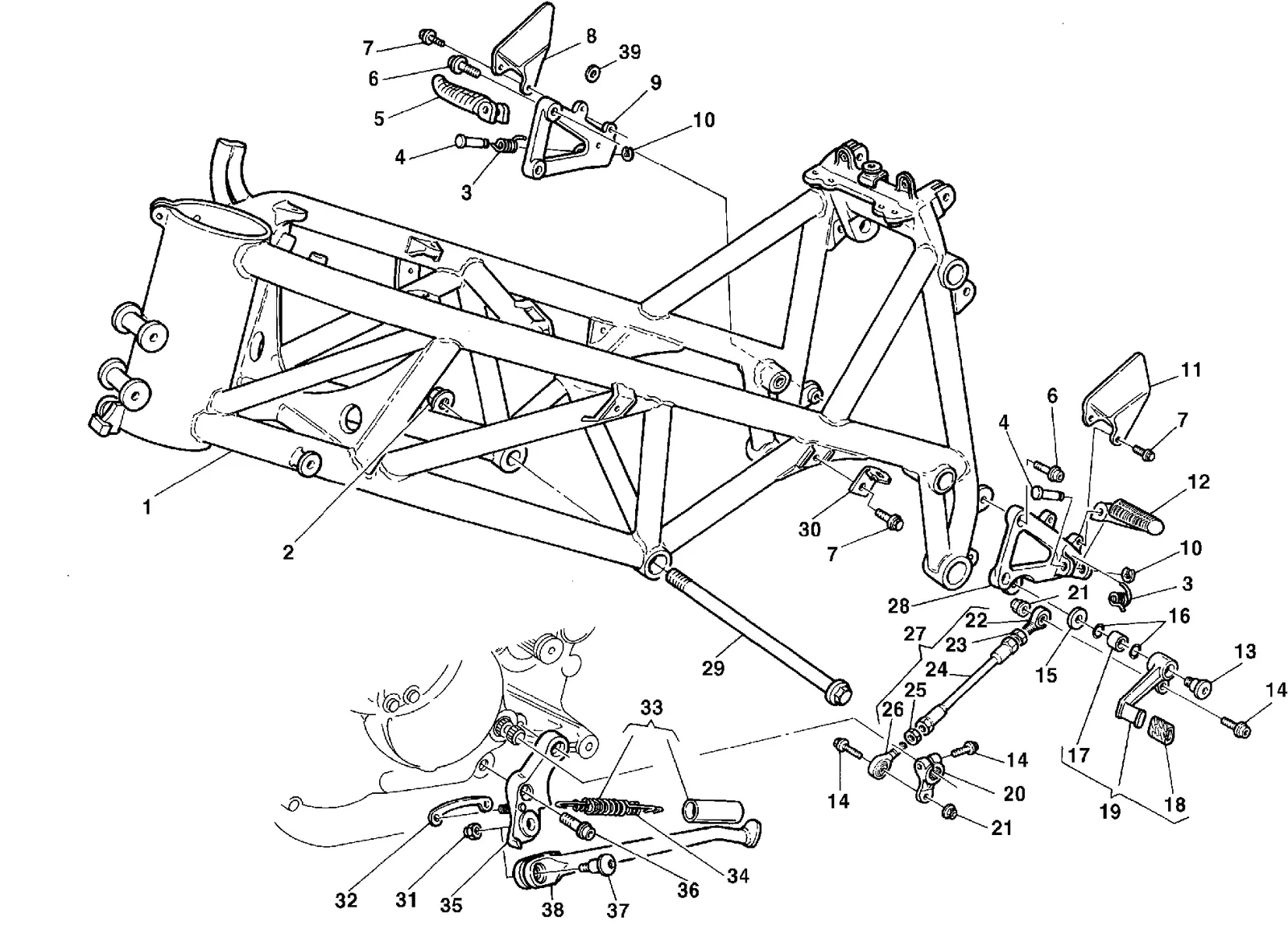

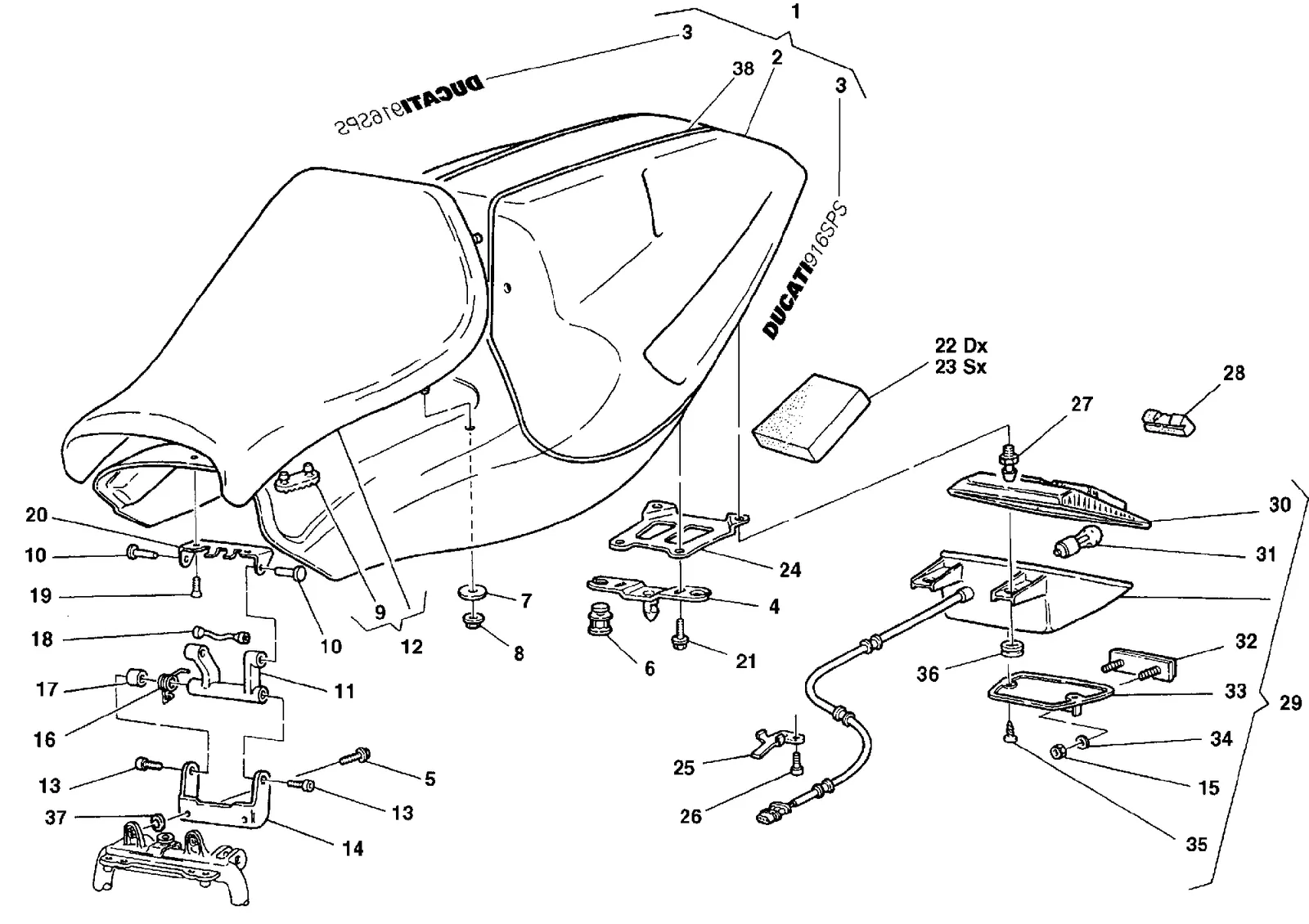

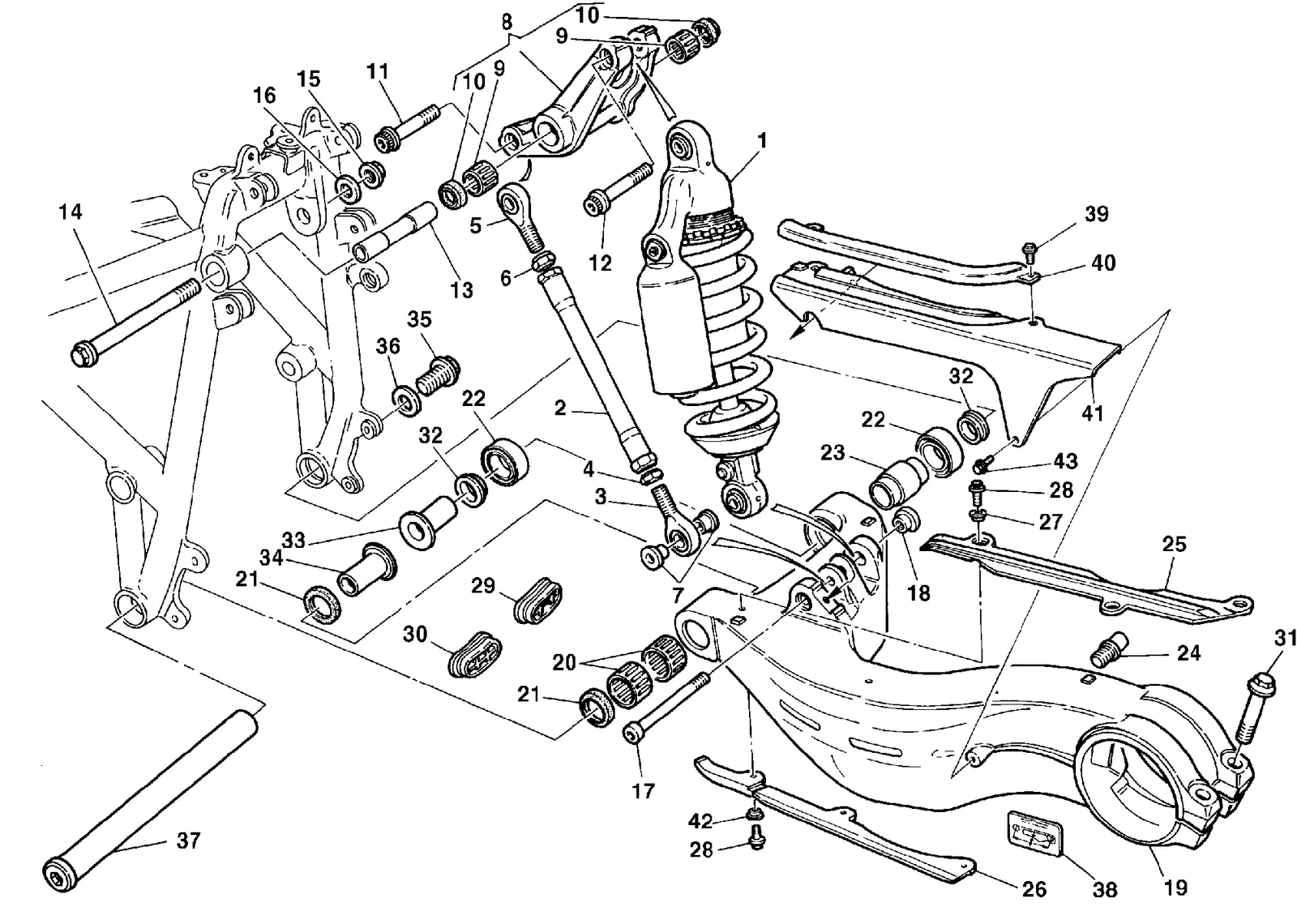

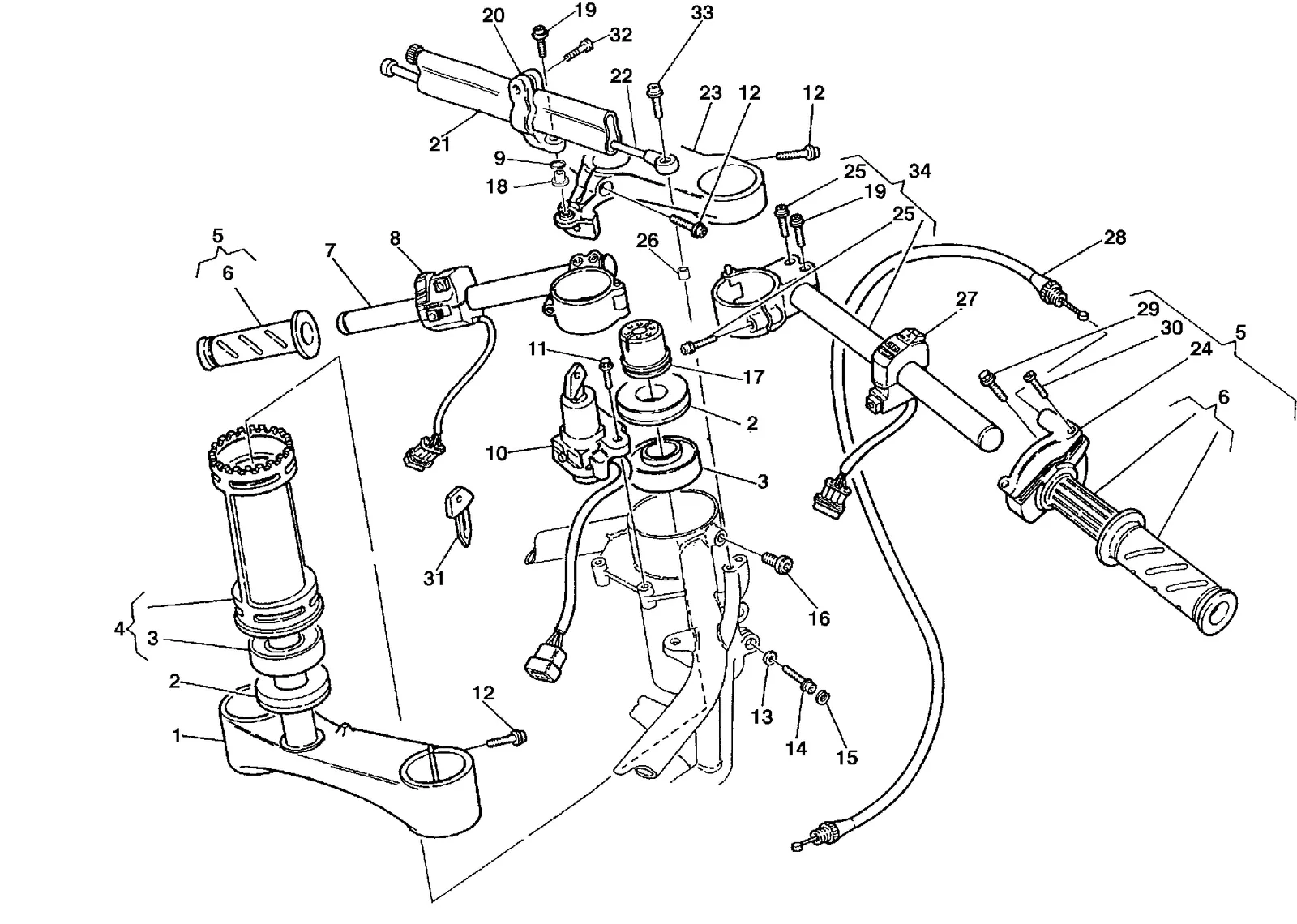

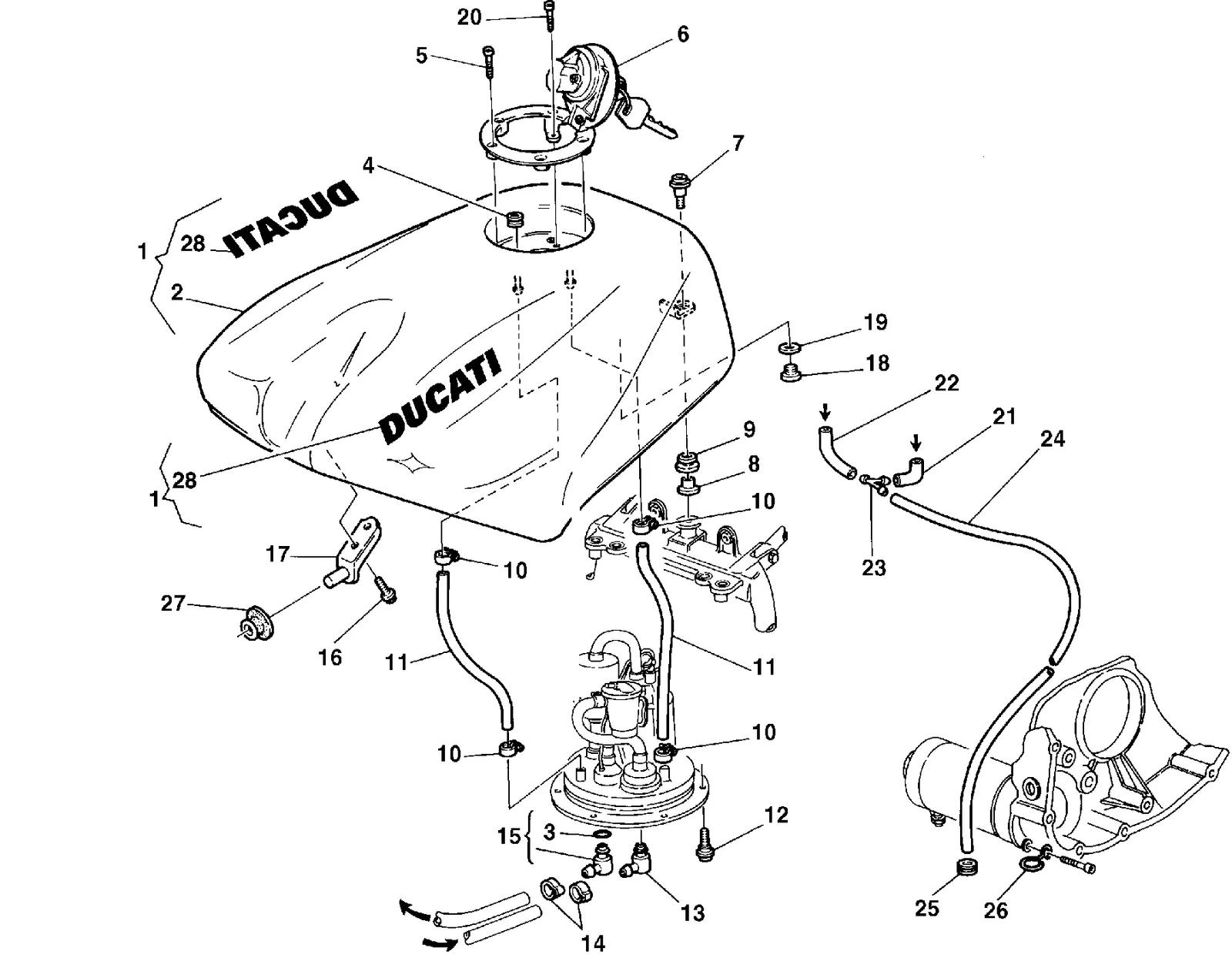

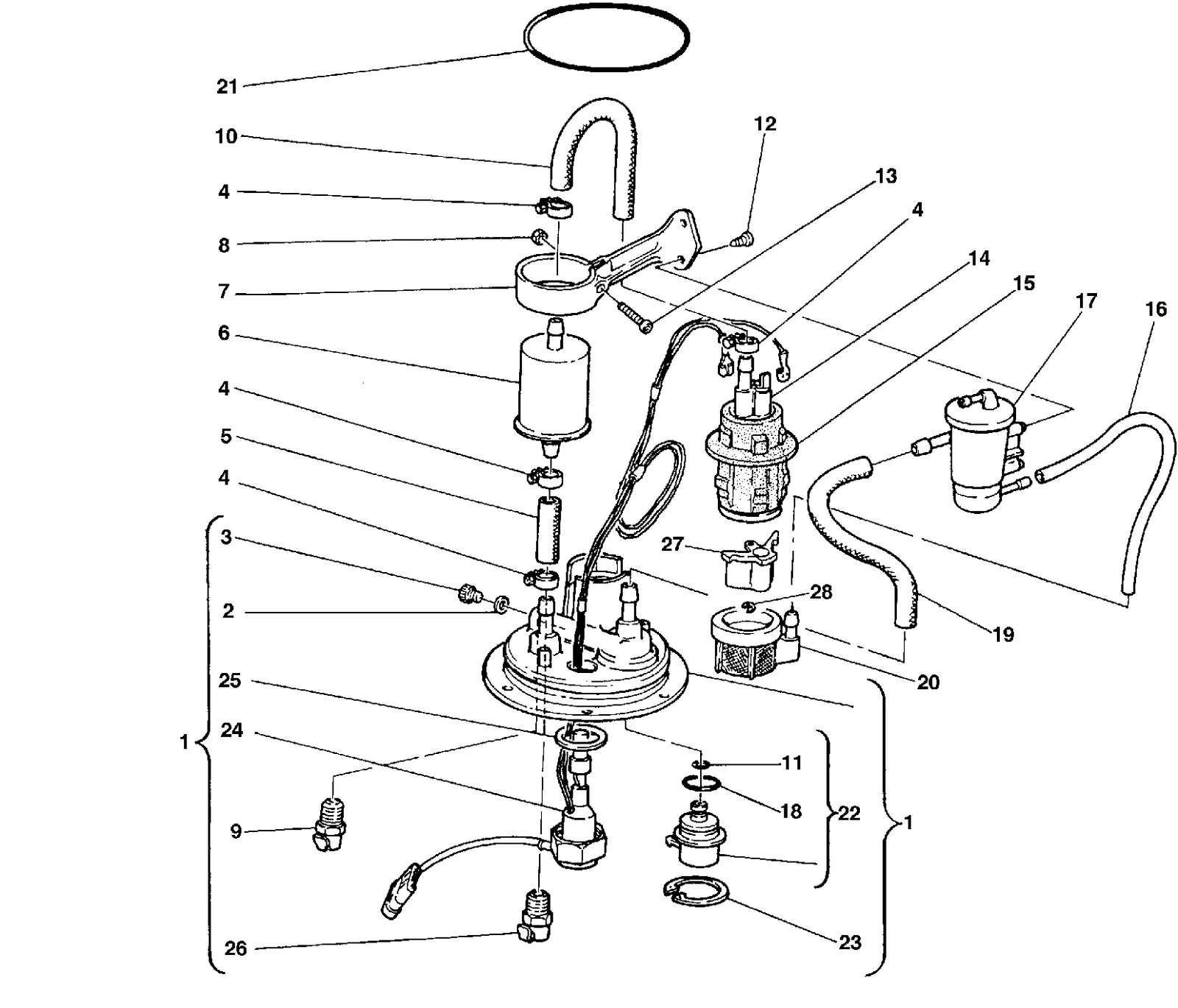

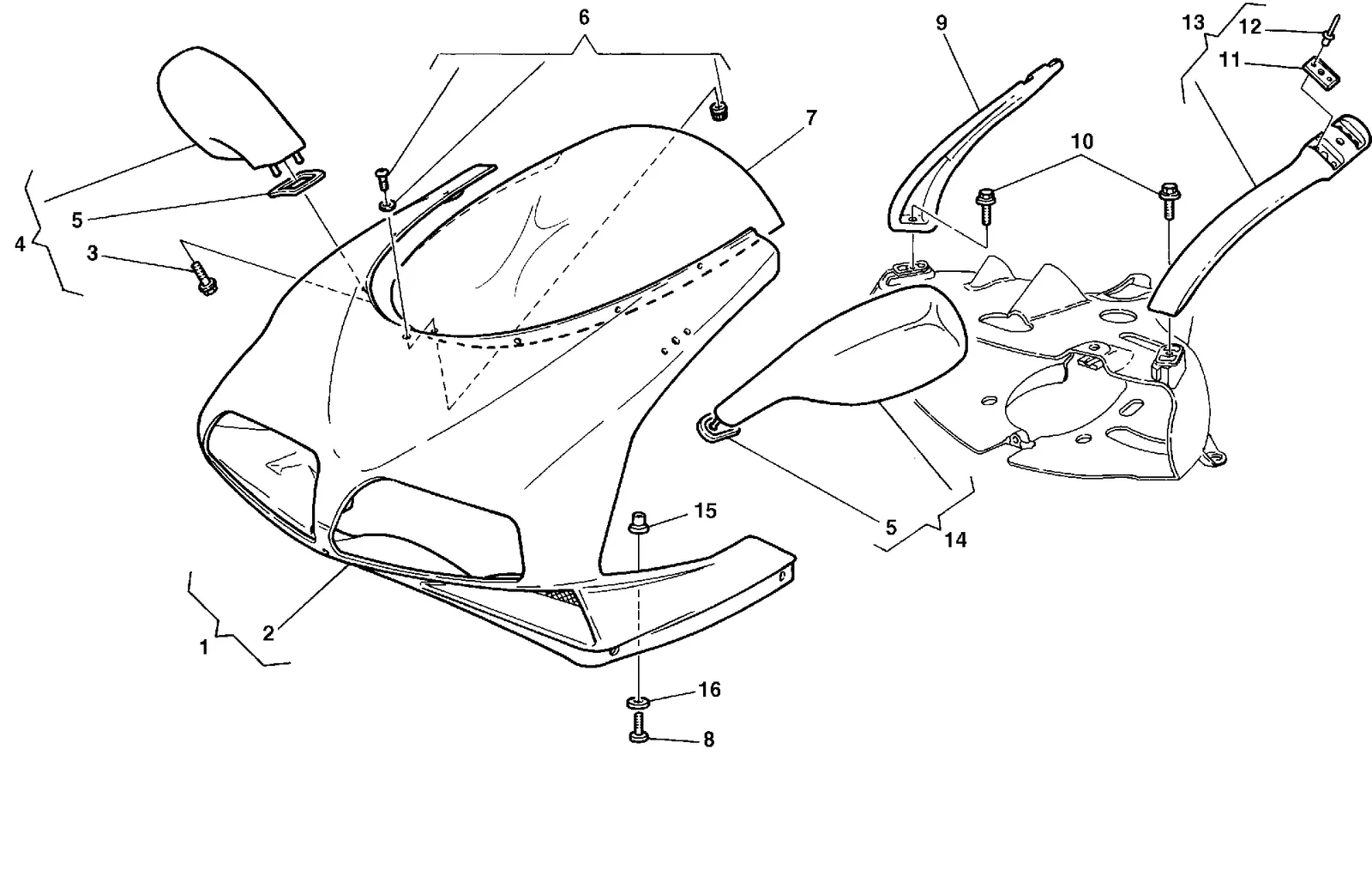

FERRAMENTAS DE ASSISTÊNCIA CHASSI011FERRAMENTAS DE ASSISTÊNCIA CHASSI24 peçasSISTEMA DE ESCAPAMENTO190SISTEMA DE ESCAPAMENTO33 peçasGUIDÃO220GUIDÃO34 peçasFORQUILHA DIANTEIRA221FORQUILHA DIANTEIRA25 peçasCHASSI230CHASSI39 peçasBOMBA DE EMBREAGEM240BOMBA DE EMBREAGEM20 peçasSISTEMA DE FREIO DIANTEIRO250SISTEMA DE FREIO DIANTEIRO27 peçasSISTEMA DE FREIO TRASEIRO260SISTEMA DE FREIO TRASEIRO33 peçasRODAS270RODAS20 peçasCUBO RODA TRASEIRA280CUBO RODA TRASEIRA30 peçasCHASSI TRASEIRO290CHASSI TRASEIRO34 peçasAMORTECEDOR TRASEIRO300AMORTECEDOR TRASEIRO43 peçasADMISSÃO310ADMISSÃO32 peçasRADIADOR DE ÁGUA320RADIADOR DE ÁGUA8 peçasSISTEMA DE ARREFECIMENTO330SISTEMA DE ARREFECIMENTO37 peçasTANQUE DE COMBUSTÍVEL340TANQUE DE COMBUSTÍVEL28 peçasBOMBA DE COMBUSTÍVEL341BOMBA DE COMBUSTÍVEL28 peçasASSENTO350ASSENTO38 peçasCÚPULA360CÚPULA16 peçasCARENAGEM361CARENAGEM23 peças

Motor

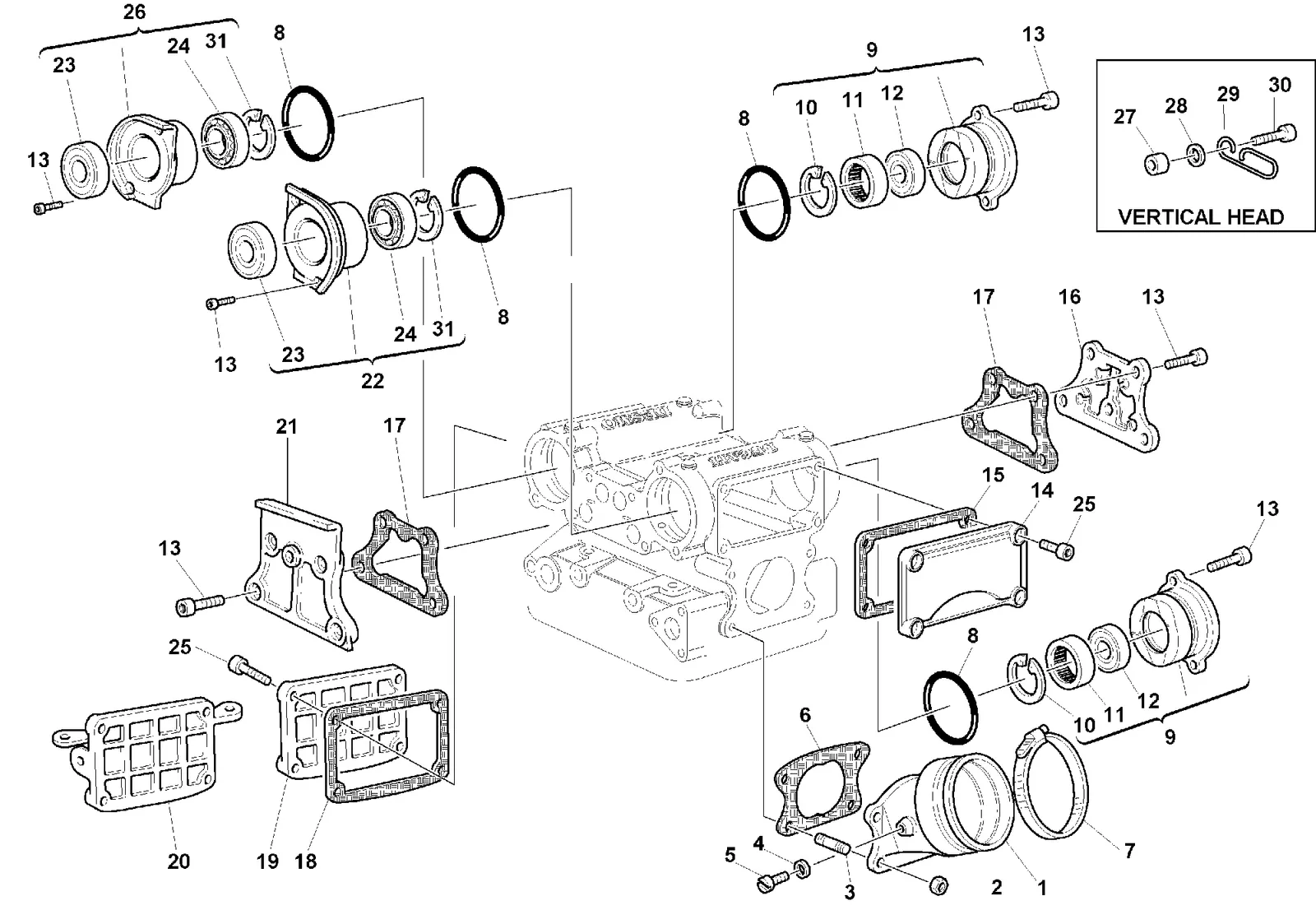

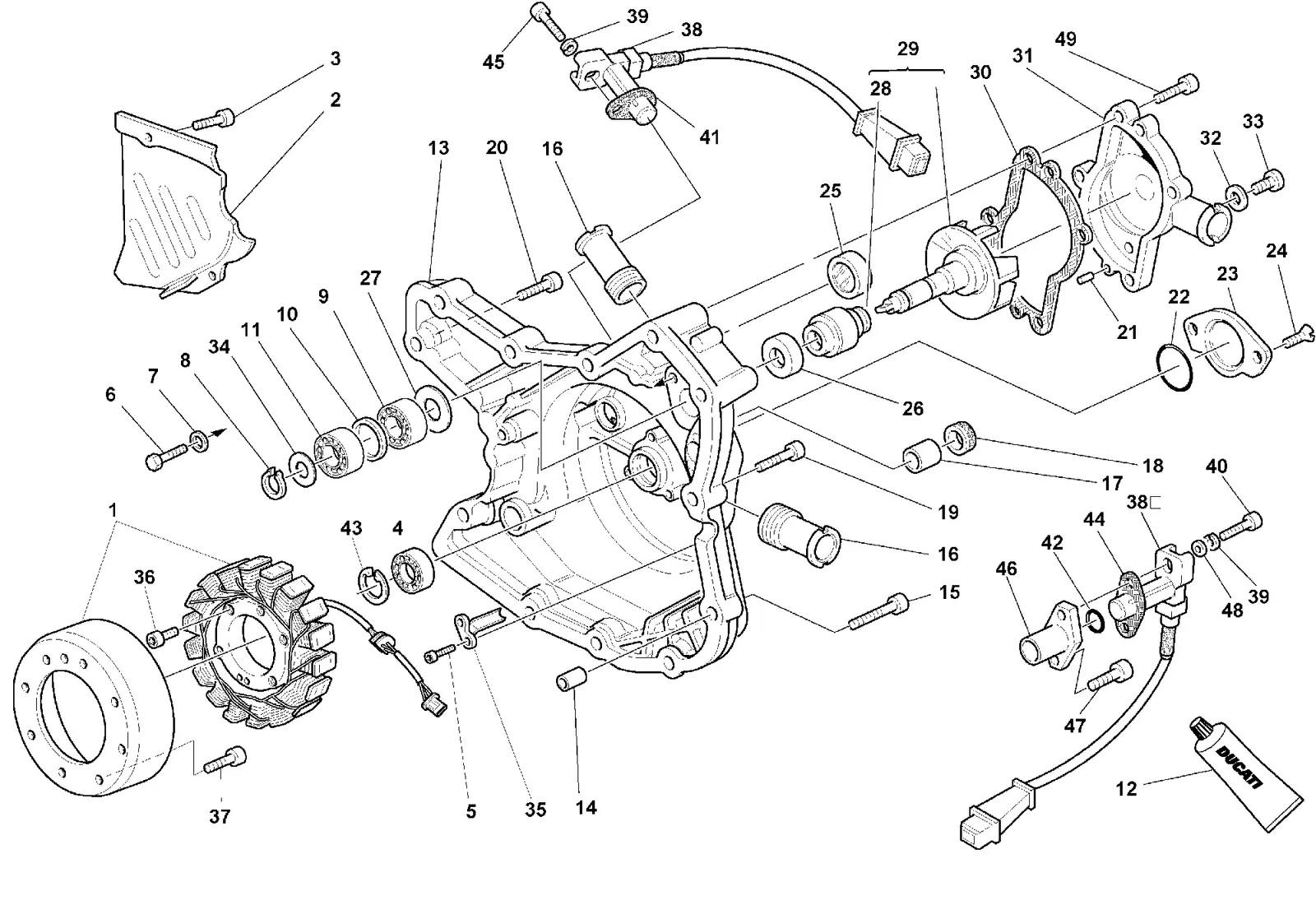

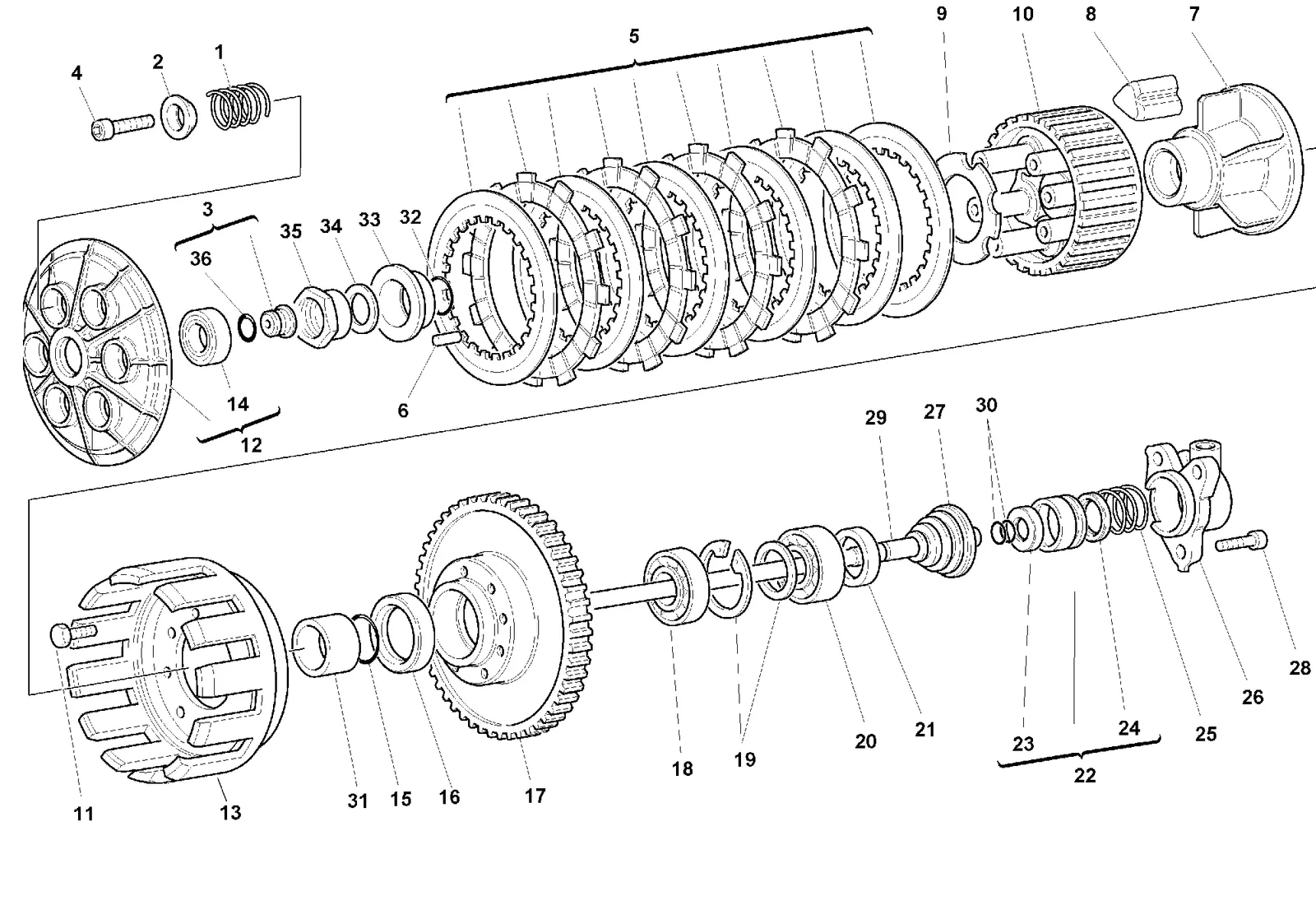

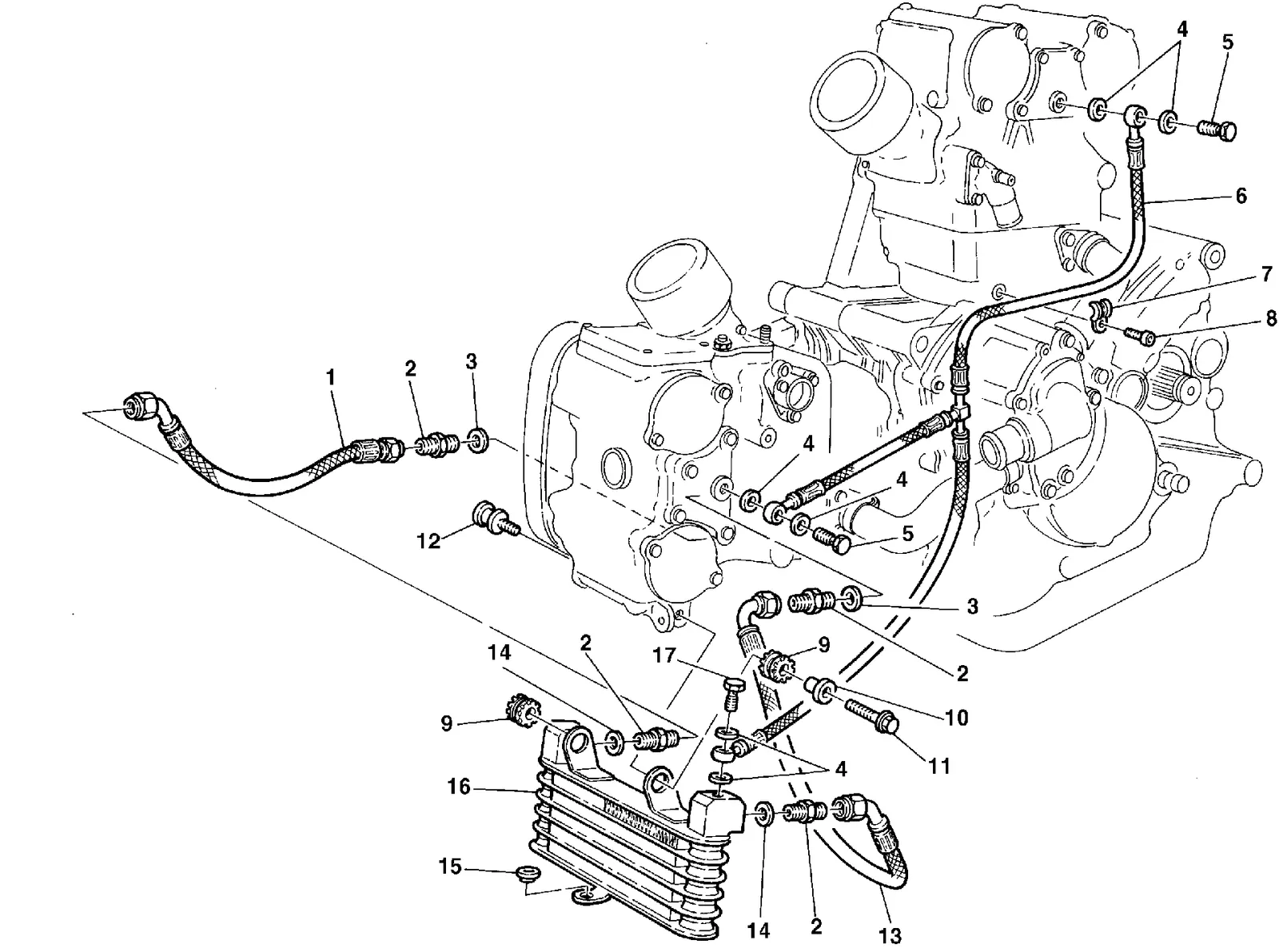

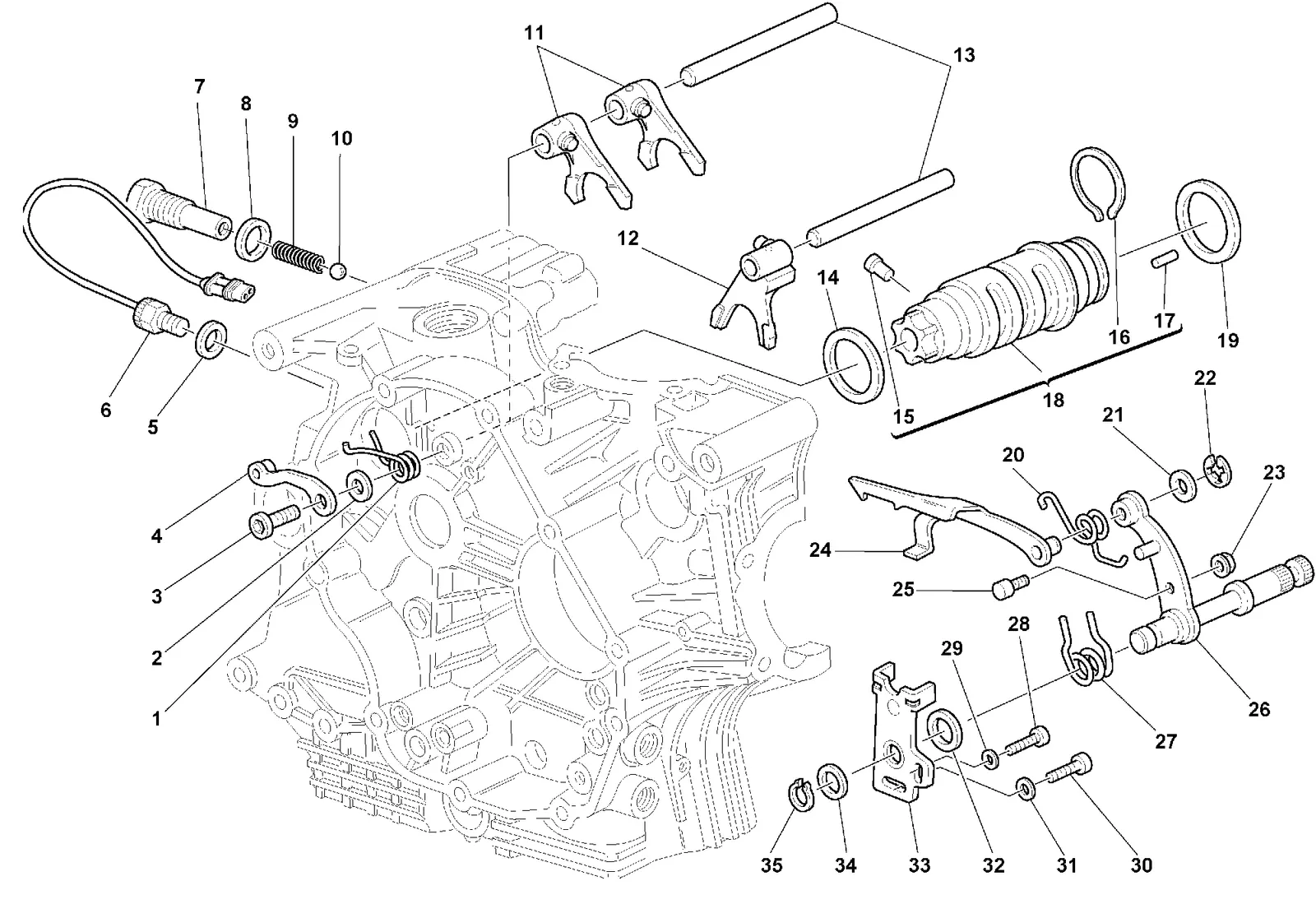

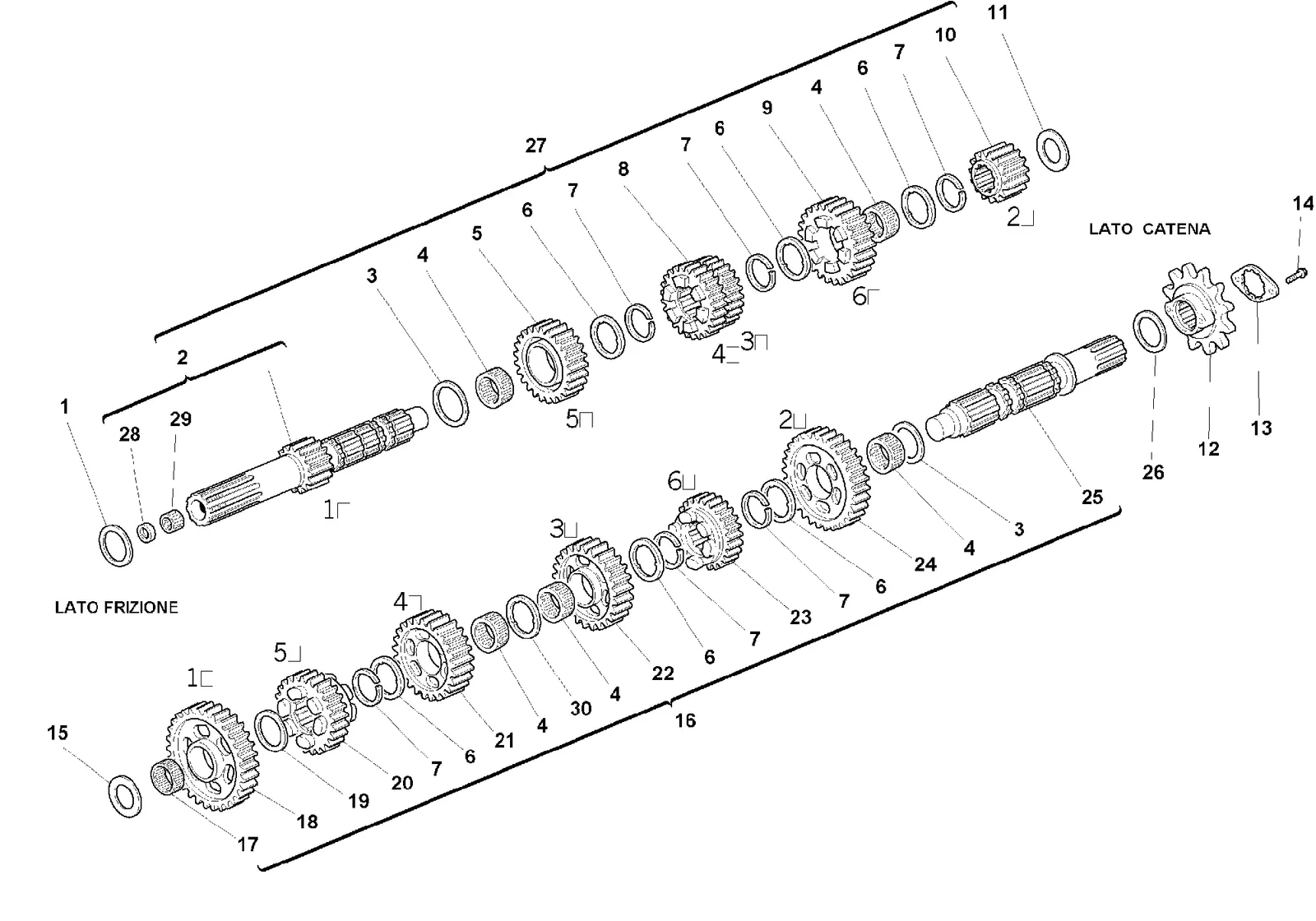

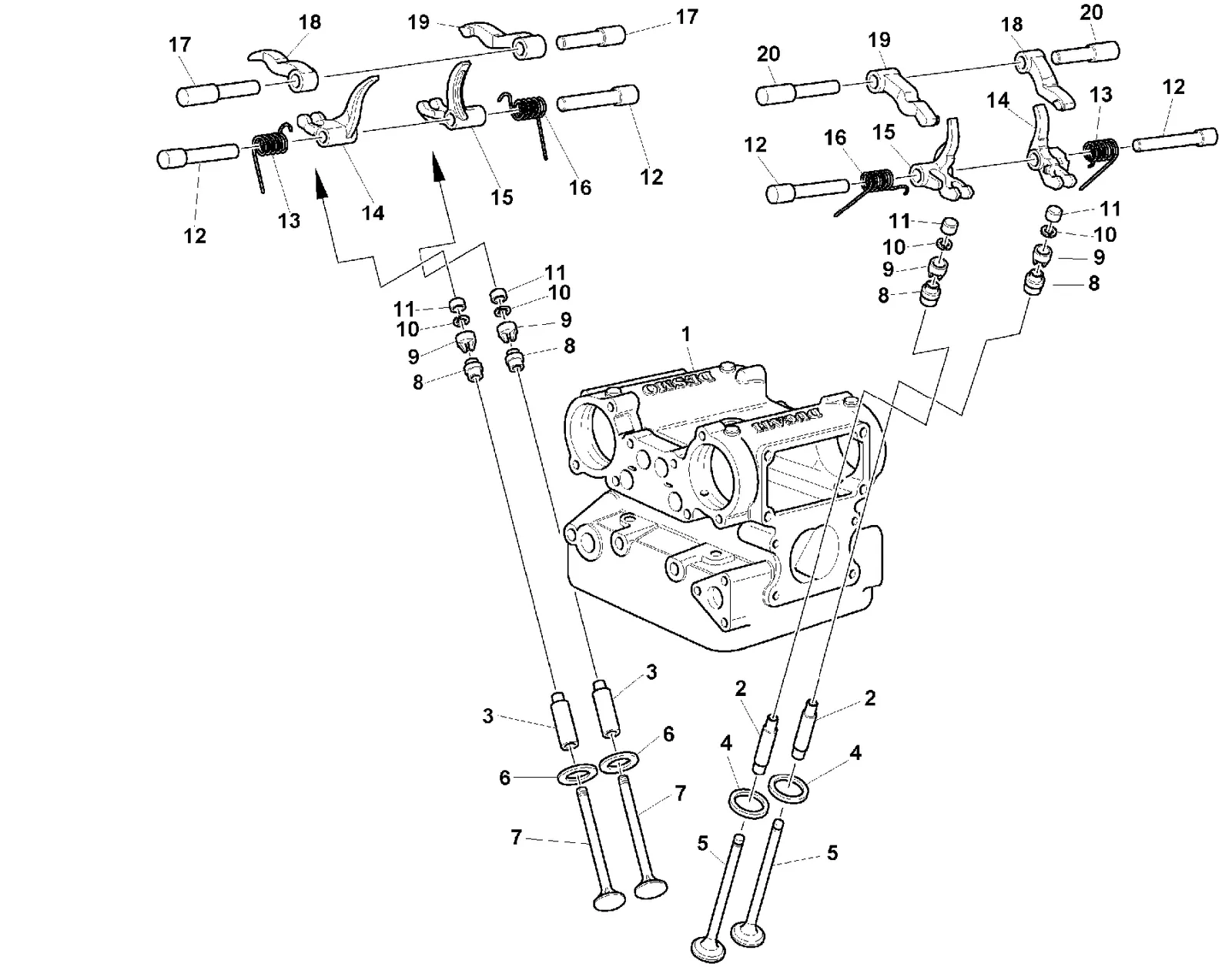

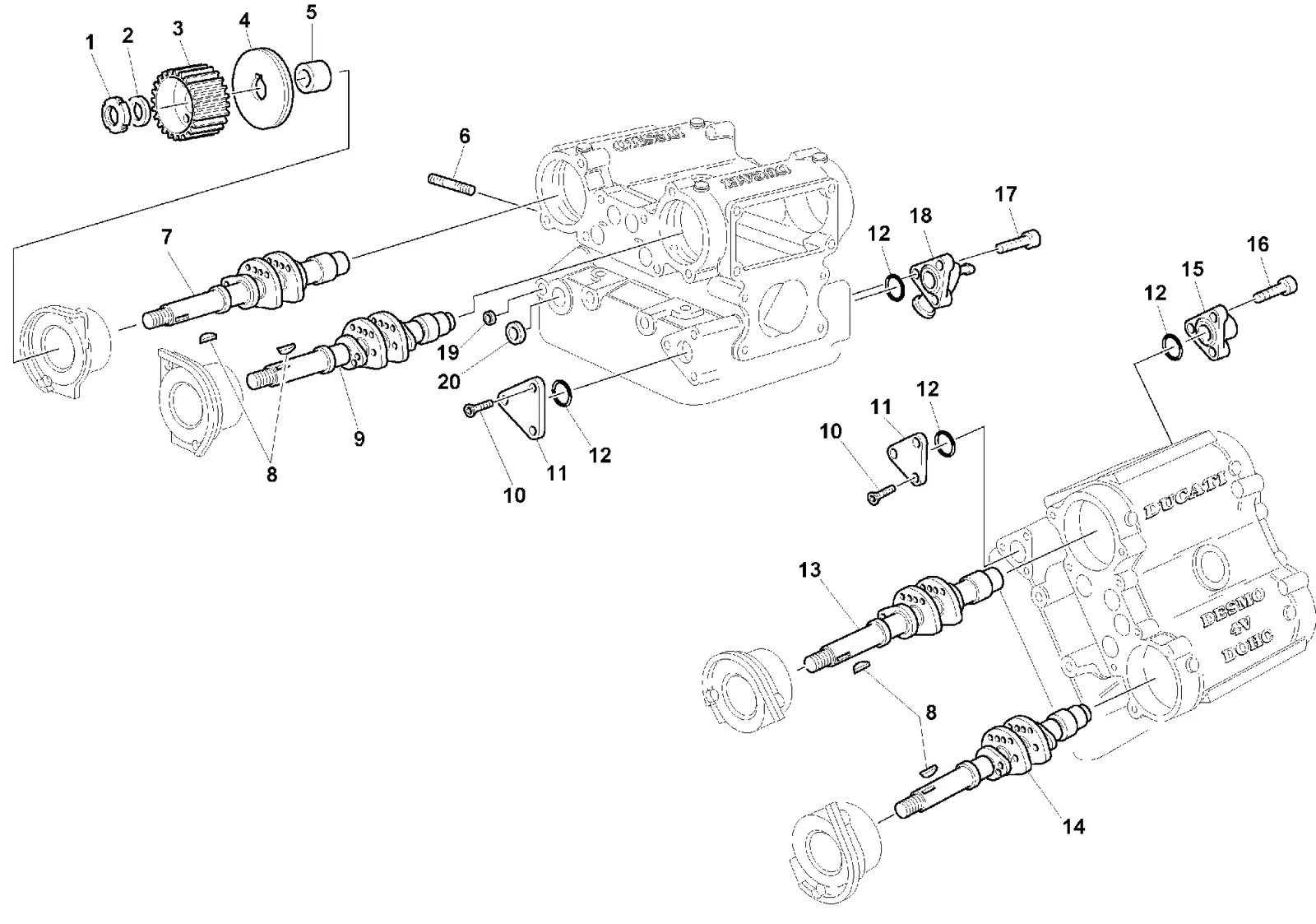

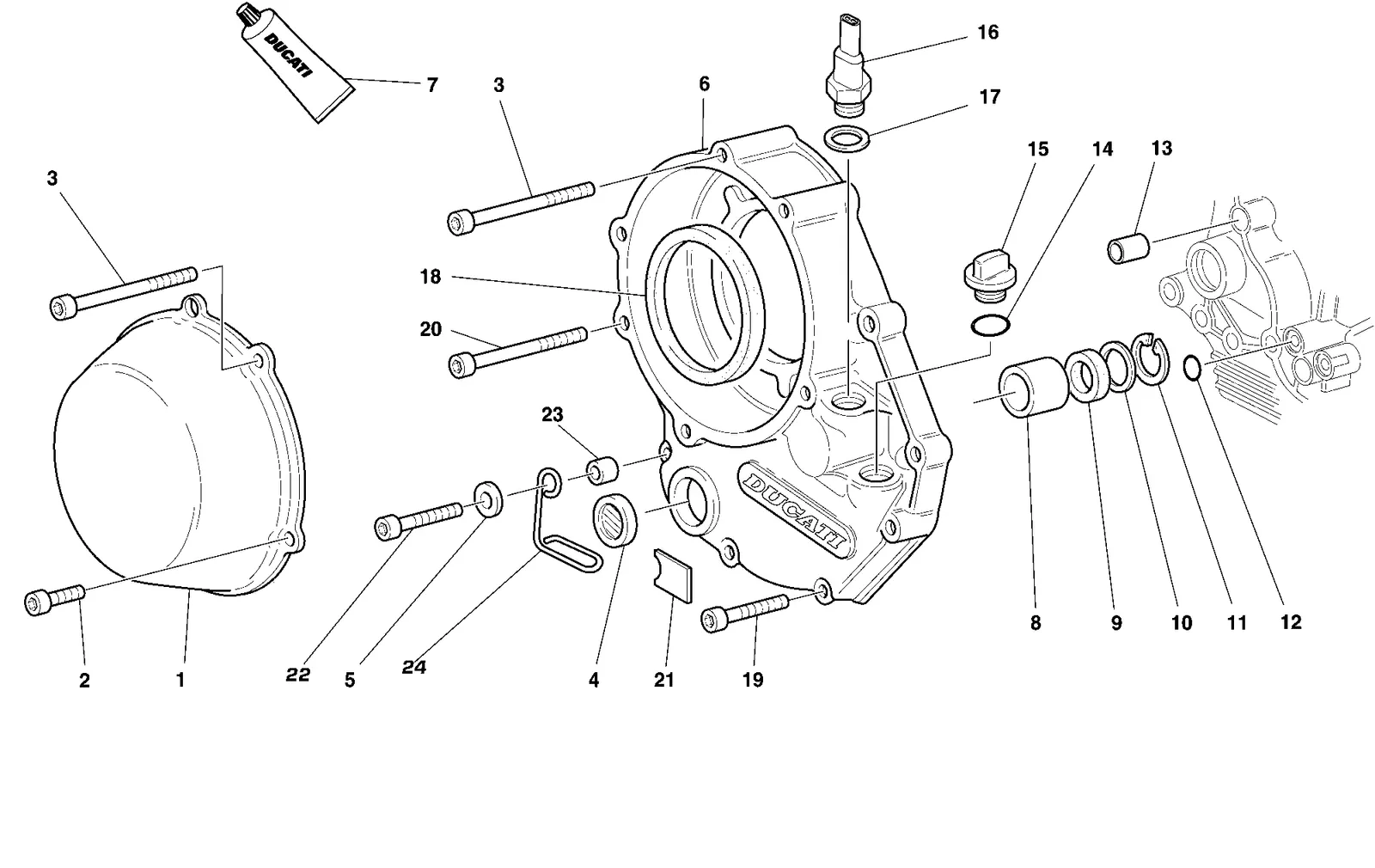

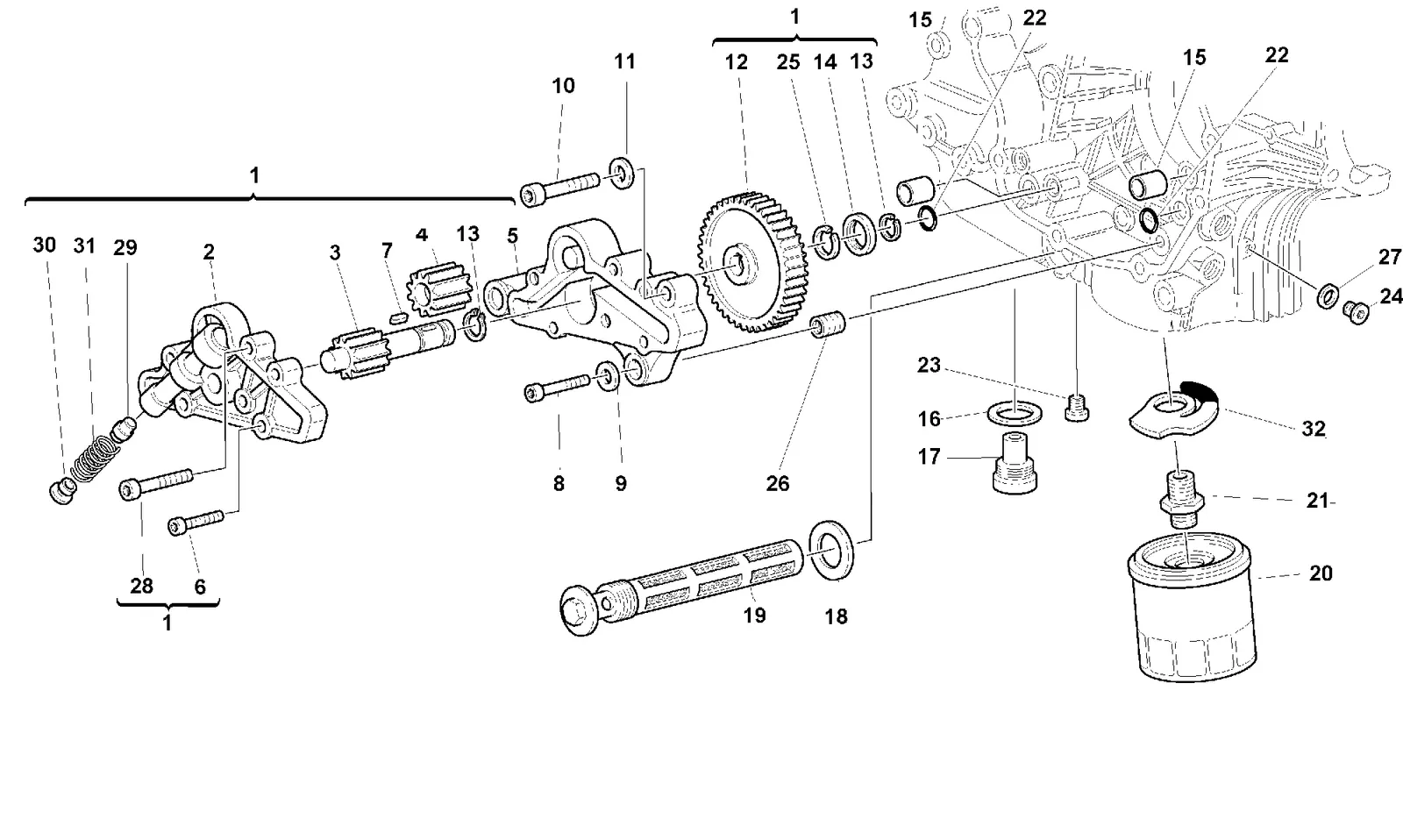

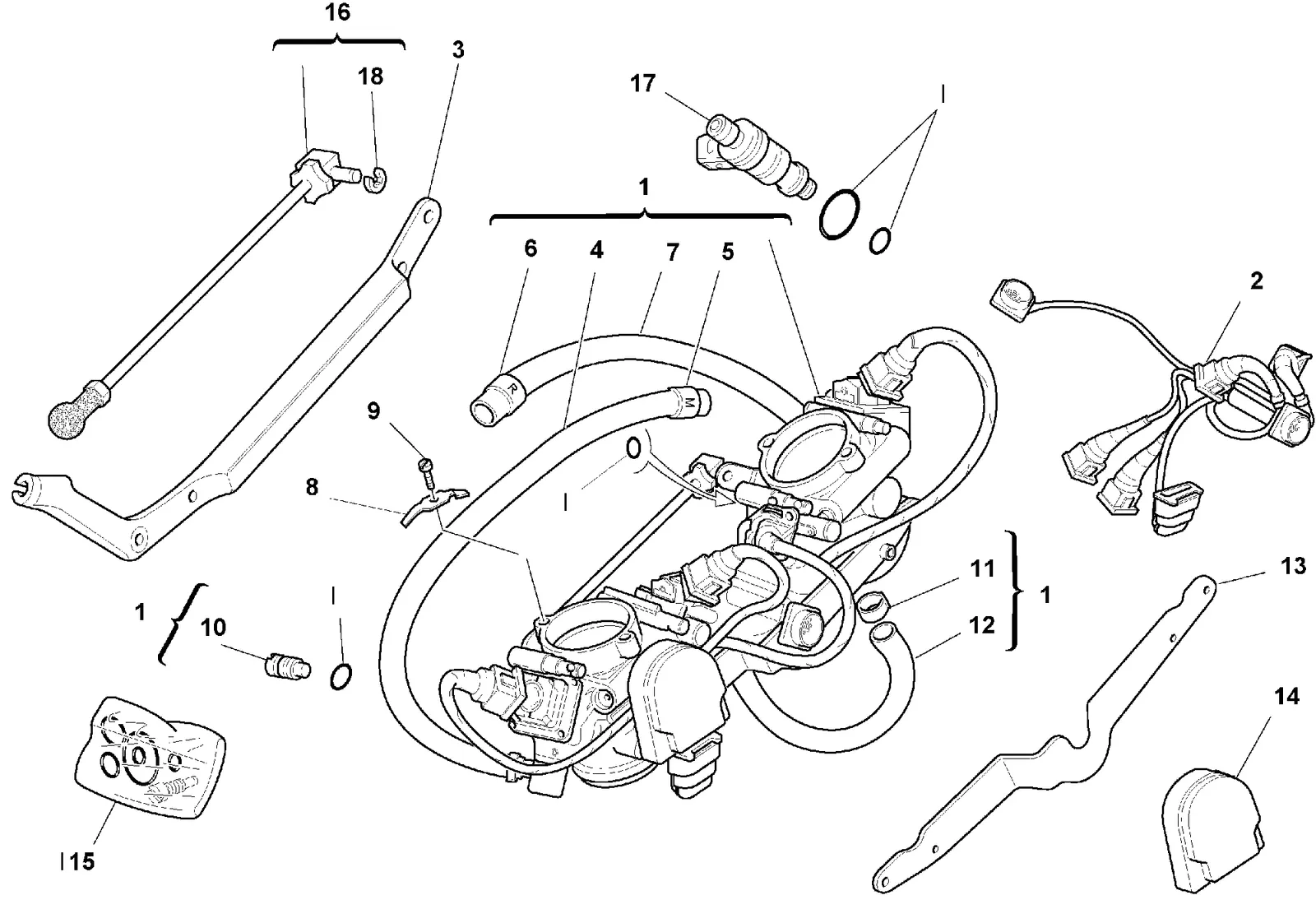

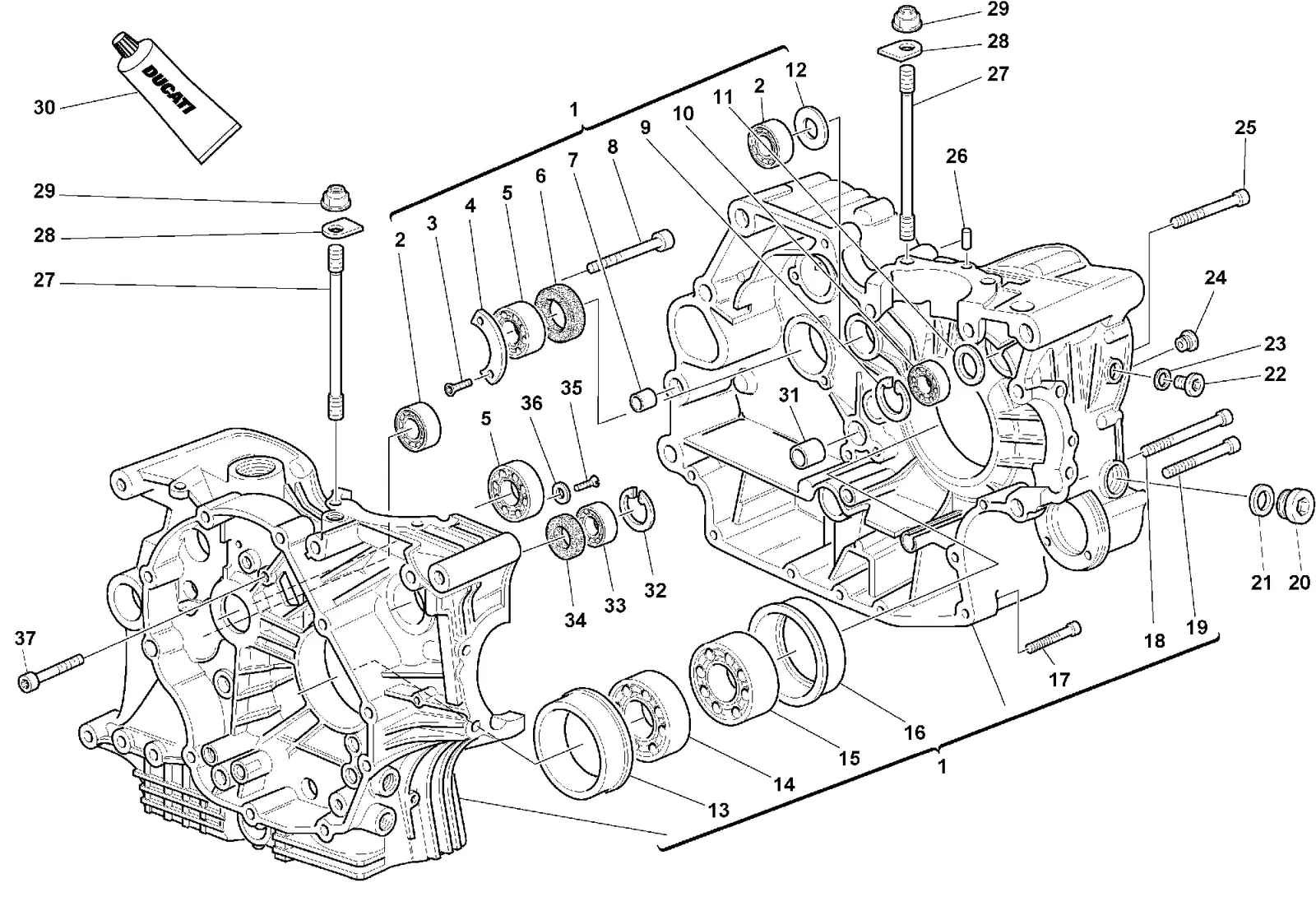

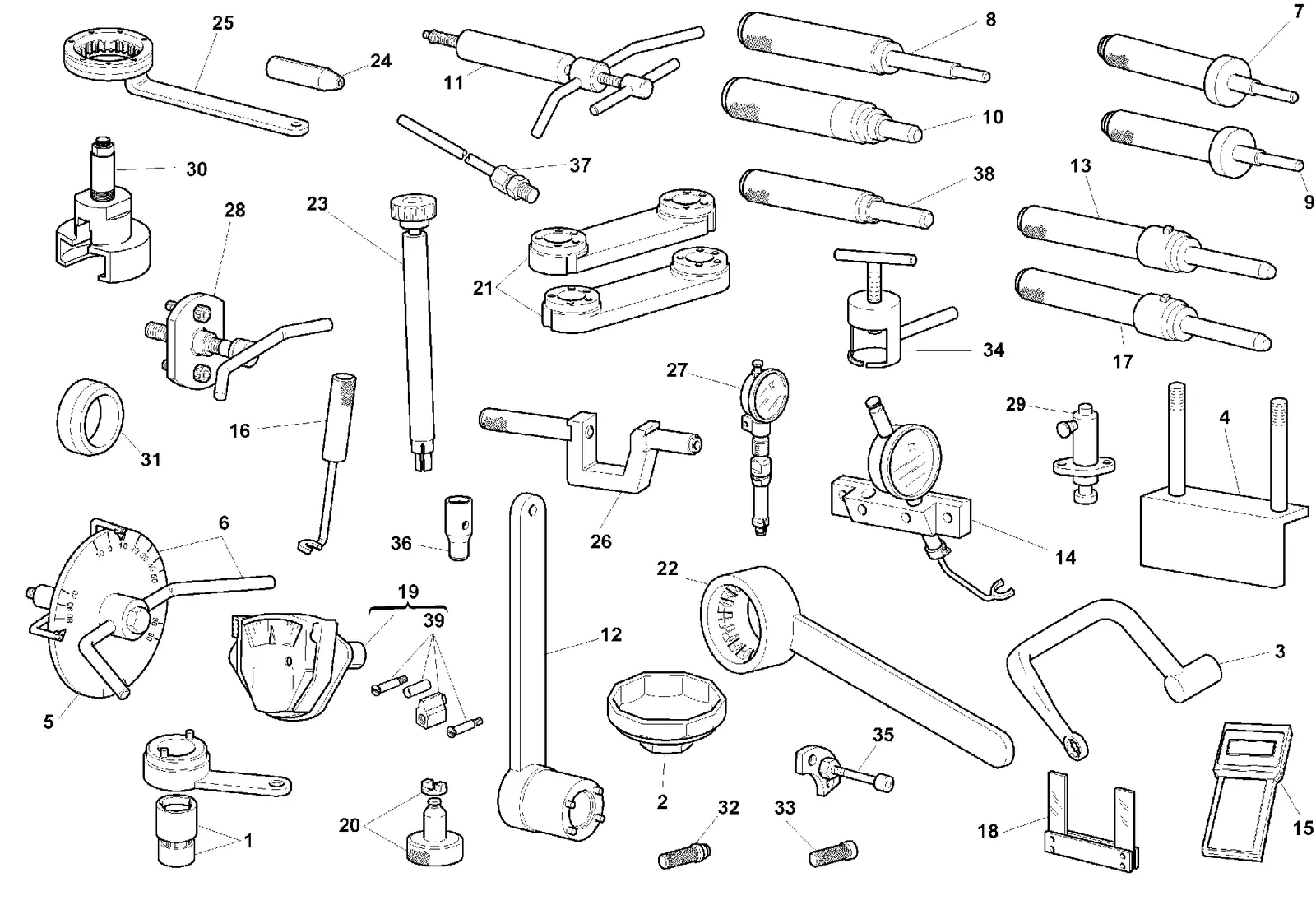

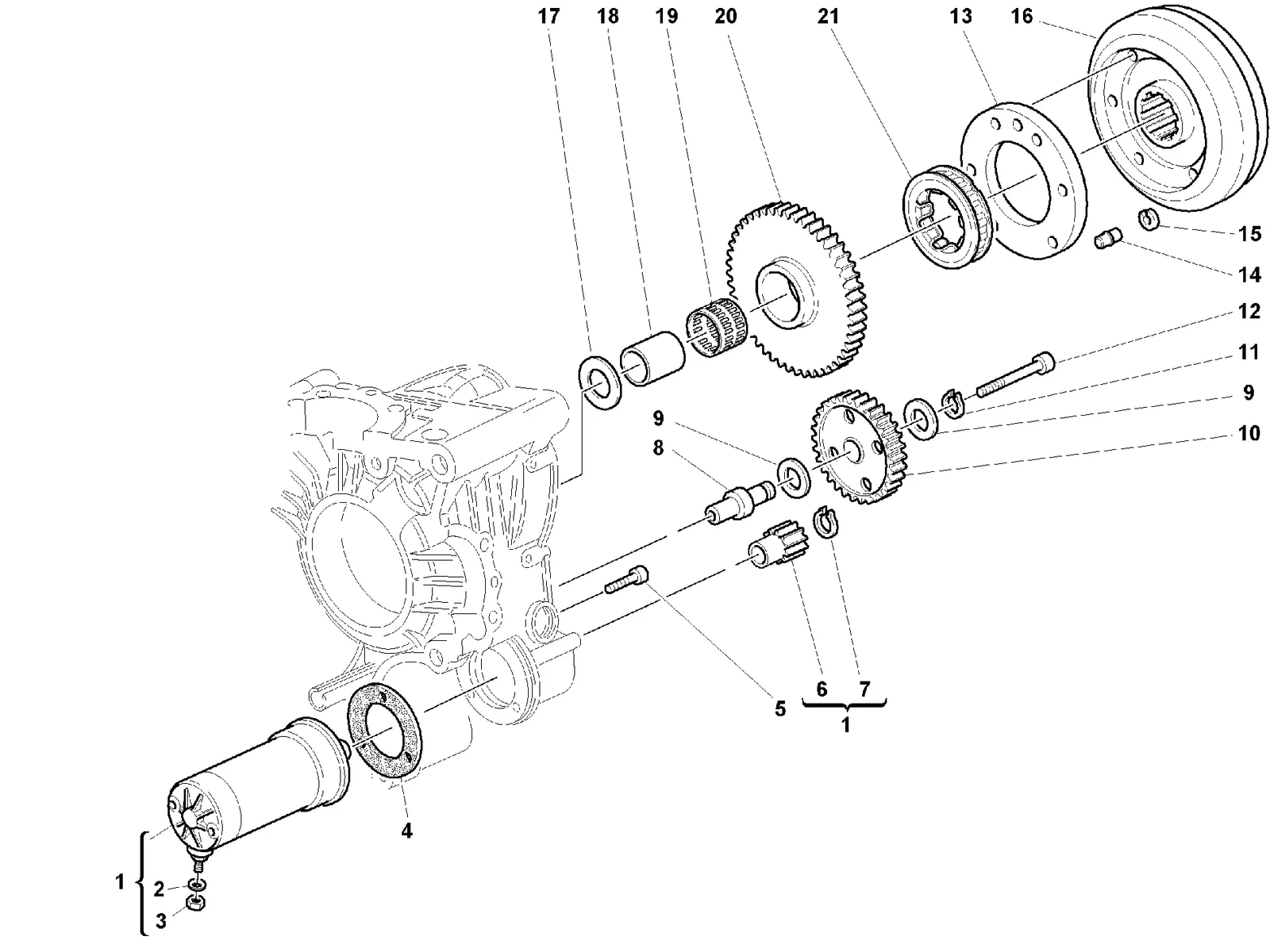

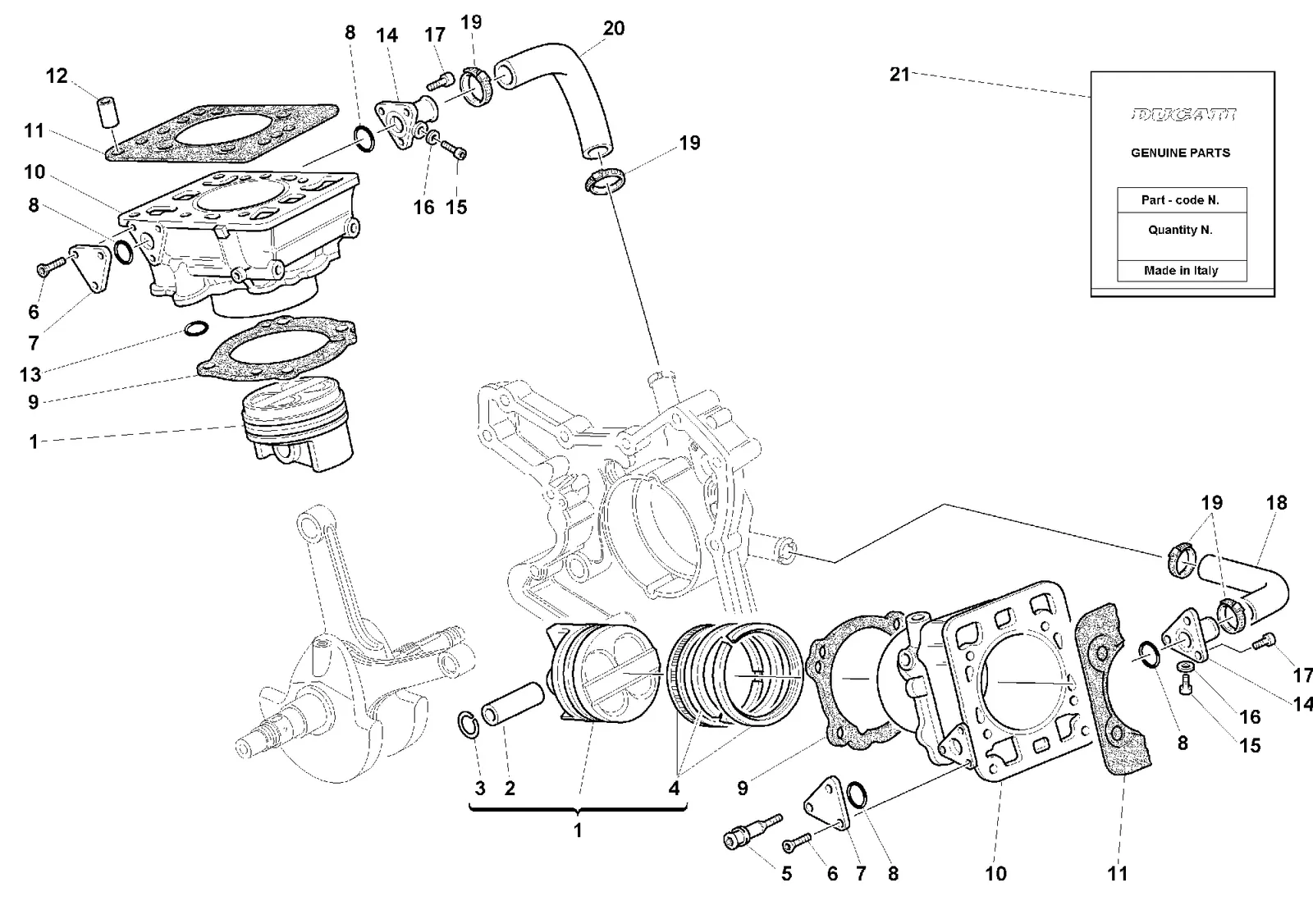

FERRAMENTAS DE ASSISTÊNCIA MOTOR010FERRAMENTAS DE ASSISTÊNCIA MOTOR45 peçasSELETOR DO CÂMBIO020SELETOR DO CÂMBIO40 peçasCÂMBIO030CÂMBIO49 peçasEMBREAGEM040EMBREAGEM36 peçasTAMPA DA EMBREAGEM050TAMPA DA EMBREAGEM24 peçasEIXO DO MOTOR060EIXO DO MOTOR15 peçasCILINDRO - PISTÃO070CILINDRO - PISTÃO21 peçasCORREIA DE TRANSMISSÃO080CORREIA DE TRANSMISSÃO37 peçasBOMBA DE ÓLEO - FILTROS090BOMBA DE ÓLEO - FILTROS32 peçasCÁRTER DO MOTOR100CÁRTER DO MOTOR37 peçasTAMPA DO ALTERNADOR110TAMPA DO ALTERNADOR51 peçasGERADOR - MOTOR DE PARTIDA120GERADOR - MOTOR DE PARTIDA21 peçasEIXO DE CAMES130EIXO DE CAMES83 peçasEIXO DE CAMES140EIXO DE CAMES20 peçasCOLETOR DE ADMISSÃO150COLETOR DE ADMISSÃO31 peçasCORPO BORBOLETA160CORPO BORBOLETA18 peçasRADIADOR ÓLEO370RADIADOR ÓLEO17 peças

Elétrico

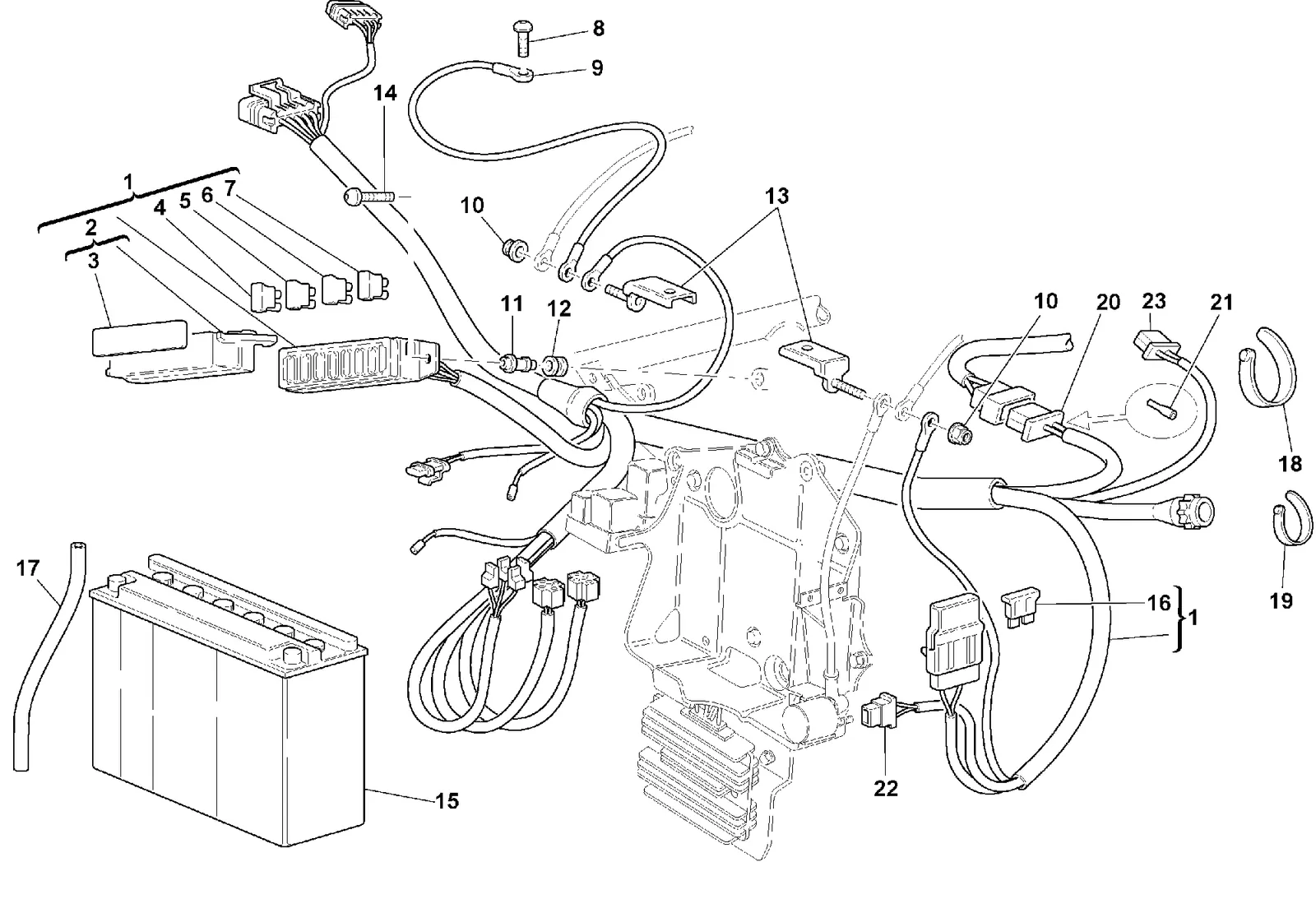

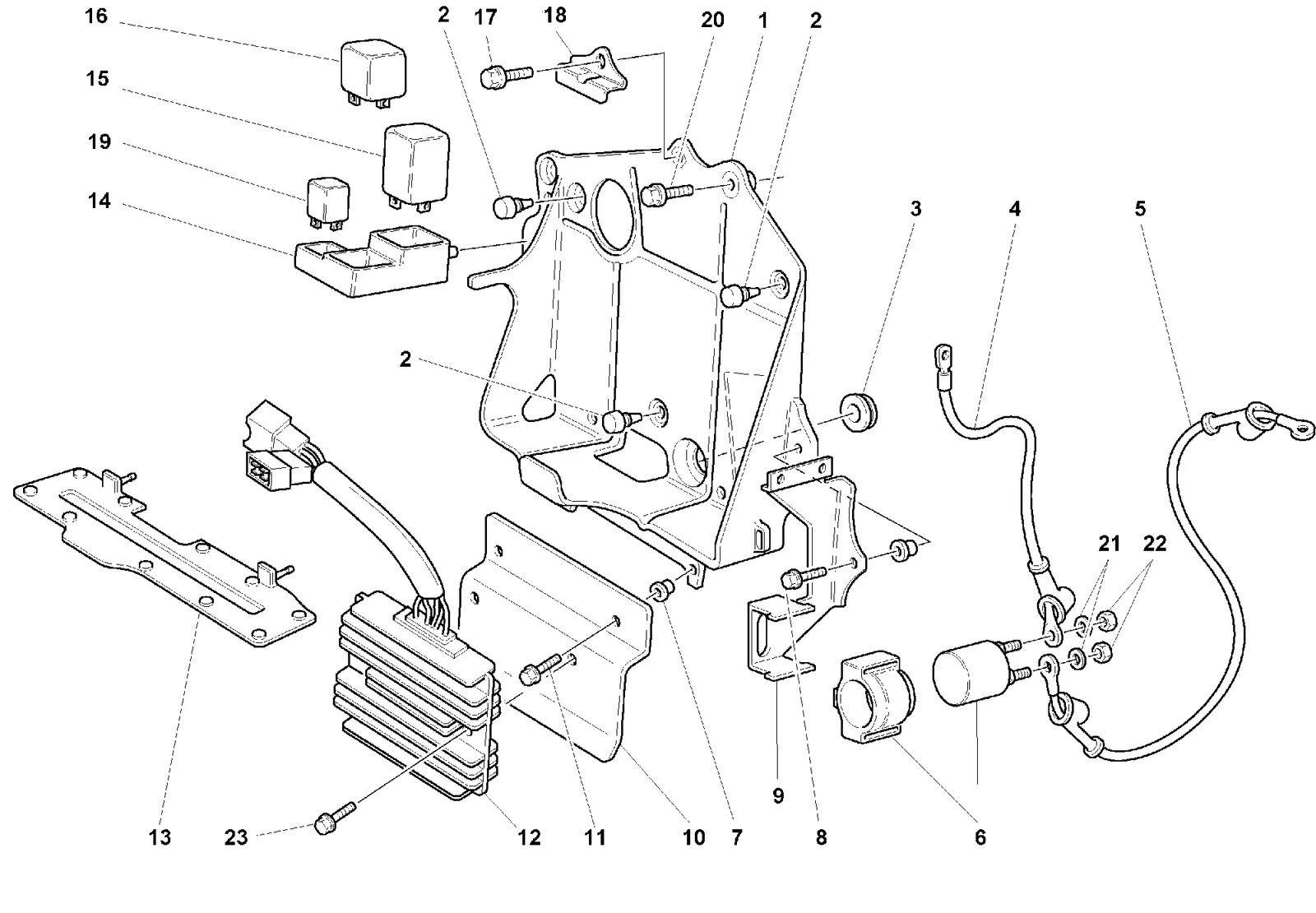

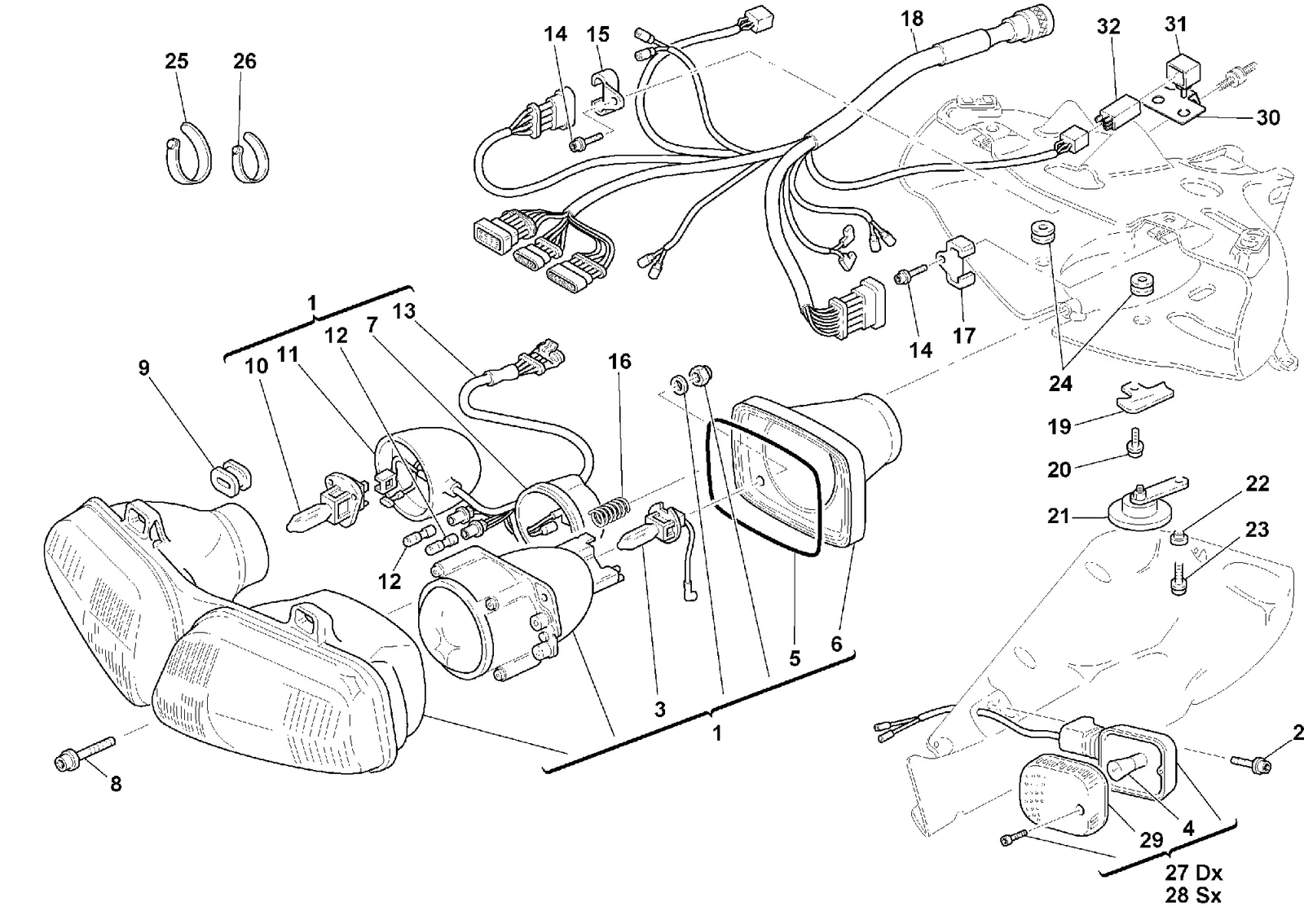

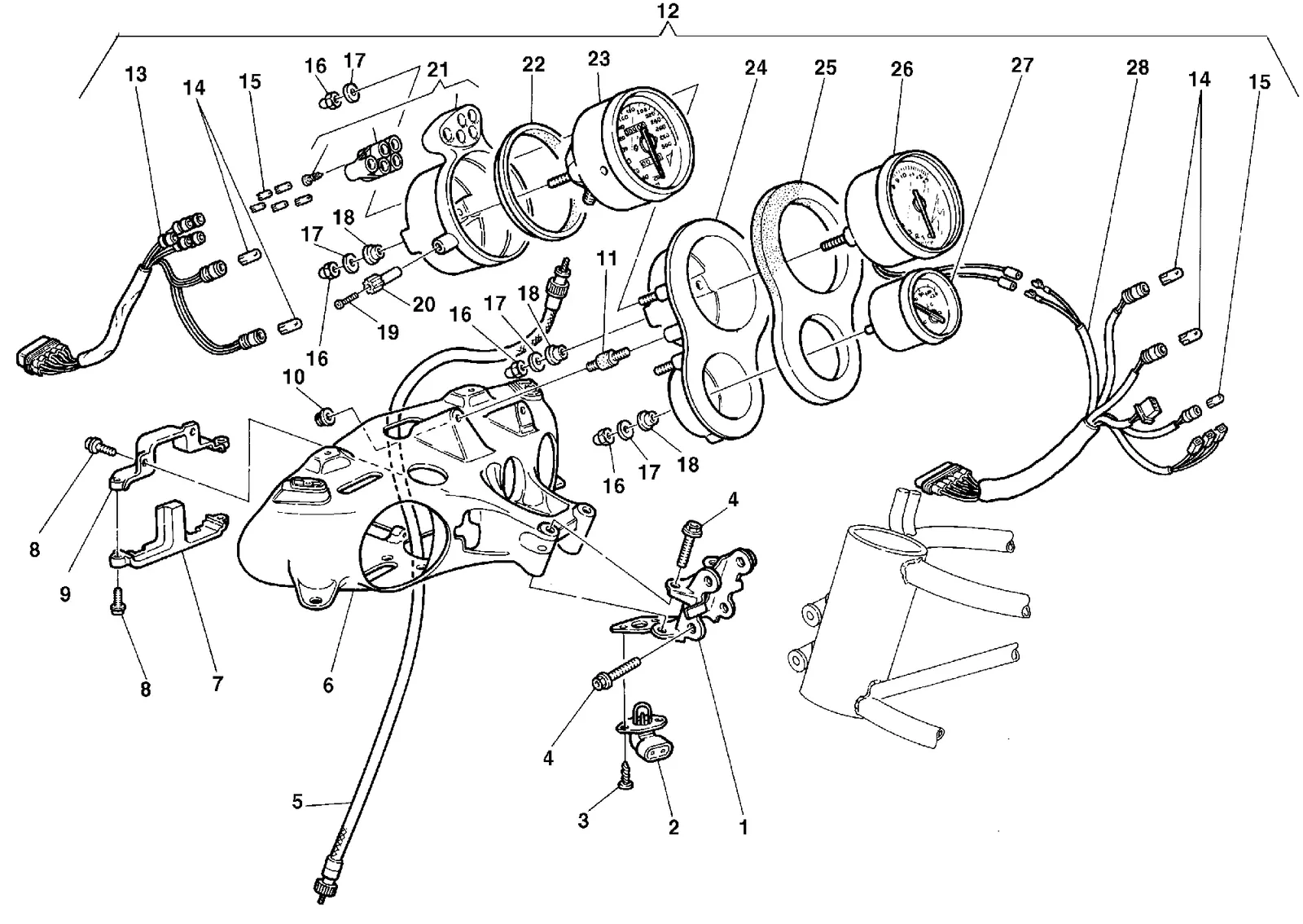

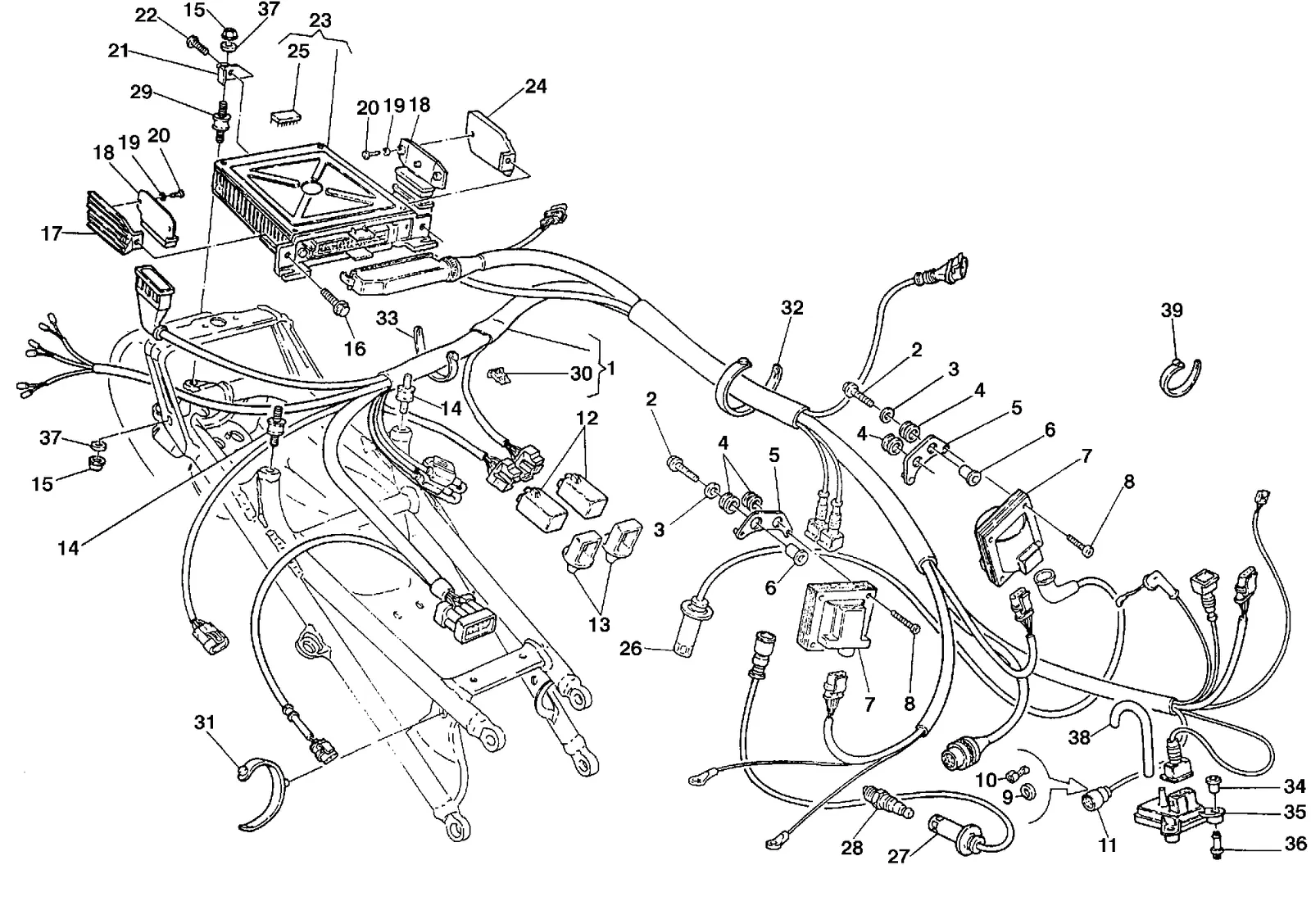

SISTEMA ELÉTRICO170SISTEMA ELÉTRICO23 peçasDISPOSITIVOS ELÉTRICOS171DISPOSITIVOS ELÉTRICOS23 peçasCENTRAL ELETRÔNICA DA INJEÇÃO180CENTRAL ELETRÔNICA DA INJEÇÃO41 peçasINSTRUMENTOS200INSTRUMENTOS28 peçasFAROL DIANTEIRO210FAROL DIANTEIRO32 peças
